28–57 मिमी CB887 वाणिज्यिक जहाज आपातकालीन एंकर चेन रिलीज सिस्टम के लिए वाटरटाइट एंकर रिलीज़र
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी*887 | नाममात्र श्रृंखला व्यास: | 28 मिमी, 32 मिमी और 34 मिमी |
|---|---|---|---|
| सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील | हाइड्रोलिक परीक्षण दबाव: | 0.4MPA |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | CB 887 केबल क्लैंच एंकर रिलीज़र |
||
उत्पाद विवरण
जलरोधक पेंच प्रकार लंगर श्रृंखला रिलीज़र -- CB 887-1977 विरासत पनडुब्बी प्रणाली के लिए
उत्पाद का अवलोकन
सीबी 887-1977 जलरोधक स्क्रू-टाइप एंकर चेन रिलीज़र एक मैकेनिकल आपातकालीन रिलीज़ असेंबली है जिसे मूल मानक द्वारा पनडुब्बी एंकर व्यवस्थाओं के लिए डिज़ाइन किया गया है। यह एक घूर्णी शाफ्ट का उपयोग करता है,ट्रेपेज़ोइडल पेंच, स्लाइडर, रिलीज़ हुक, लॉकिंग पार्ट्स,और एक पैक भराव बॉक्स संरचना सामान्य स्थिति में लंगर श्रृंखला को बनाए रखने के लिए और आवश्यक होने पर एक नियंत्रित मैनुअल संचालन अनुक्रम के माध्यम से इसे जारी करने के लिए.
पुरानी सीबी 887-1977 आकार श्रृंखला 28 से 57 मिमी तक लंगर श्रृंखला व्यास को कवर करती है। इसे प्रतिस्थापन, मरम्मत,या एक सामान्य वाणिज्यिक जहाज लंगर रिलीज़र के बजाय ड्राइंग नियंत्रित उत्पाद. सीबी 887-2007 ने 1977 के संस्करण की जगह ली, श्रृंखला आकार श्रृंखला को संशोधित किया, एक गैर-जलरोधक प्रकार जोड़ा और एक मात्रात्मक जलरोधकता आवश्यकता शुरू की।स्थापना इंटरफ़ेस, संचालन दिशा, परीक्षण का दायरा, और प्राधिकरण या वर्ग की आवश्यकता को इसलिए उद्धरण और उत्पादन से पहले पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकारः जलरोधक हेलिक्स/स्क्रू प्रकार के एंकर चेन रिलीज़र → यांत्रिक प्रतिधारण और एक जलरोधक सीमा के पार नियंत्रित आपातकालीन रिलीज़।
- मानक आधारः CB 887-1977 पुरानी विन्यास → मूल मानक का दायरा साधारण वाणिज्यिक जहाजों के बजाय पनडुब्बी अनुप्रयोगों तक ही सीमित है।
- पुरानी चेन व्यास सीमाः 28 / 31 / 34 / 43 / 49 / 53 / 57 मिमी → मौजूदा अनुमोदित स्थापना ड्राइंग और चेन कनेक्शन ज्यामिति द्वारा चयनित।
- वर्तमान मानक नोटः सीबी 887-2007 1977 के संस्करण की जगह लेती है → नई परियोजनाओं को यह पुष्टि करनी चाहिए कि वर्तमान 28 / 32 / 34 मिमी क्यूएस या क्यूएफ विन्यास की आवश्यकता है या नहीं।
- जलरोधकता संदर्भ (CB 887-2007): भरने के बॉक्स में लीक परीक्षण कम से कम 0.4 एमपीए स्थिर पानी के दबाव पर → केवल एक पुराने आपूर्ति के लिए लागू होता है जब अनुमोदित परीक्षण विनिर्देश में शामिल किया जाता है।
- ऑपरेटिंग तंत्रः घूर्णन शाफ्ट + ट्रैपेज़ॉइडल स्क्रू + स्लाइडर + रिलीज़ हुक → मैनुअल ऑपरेशन को सुचारू आंदोलन और स्पष्ट खुला / लॉक दिशा चिह्नित करने के लिए जांचना चाहिए।
- सामग्री अवधारणाः मिश्रित स्टील, स्टेनलेस स्टील, पीतल, झाड़ी और पैकिंग घटक → अंतिम सामग्री ग्रेड अनुमोदित BOM का पालन करते हैं, न कि एक एकल सामान्य सामग्री विवरण।
- निरीक्षण का फोकसः आयाम, सामग्री, सतह की स्थिति, वेल्ड की गुणवत्ता जहां लागू हो, जलरोधकता, संचालन लचीलापन, अंकन और वितरण दस्तावेज।
मुख्य तकनीकी मापदंड
|
चेन डाय. |
H |
L |
बी |
δ |
धागा डी |
वजन (किलो) |
|---|---|---|---|---|---|---|
| 28 | 170 | 500 | 200 | 10 | Tr 24×5 | 22.73 |
| 31 | 180 | 510 | 210 | 10 | Tr 26×5 | 27.74 |
| 34 | 180 | 510 | 210 | 10 | Tr 26×5 | 28.10 |
| 43 | 200 | 550 | 250 | 12 | Tr 26×5 | 48.67 |
| 49 | 220 | 560 | 260 | 14 | Tr 32×6 | 63.63 |
| 53 | 235 | 575 | 275 | 14 | Tr 32×6 | 78.30* |
| 57 | 235 | 575 | 275 | 14 | Tr 32×6 | 79.47 |
चयन और जांच गाइड
चरण 1: आवश्यक मानक संशोधन और सेवा आधार की पुष्टि करेंः पुरानी CB 887-1977 प्रतिस्थापन / मरम्मत, या वर्तमान CB 887-2007 डिजाइन।
चरण 2: एंकर चेन व्यास, मूल मॉडल चिह्न, चेन-एंड कनेक्शन और मौजूदा स्थापना या पोत ड्राइंग की पुष्टि करें।ध्यान दें कि वर्तमान मानक ने पुराने 31 मिमी आकार को 32 मिमी में बदल दिया है.
चरण 3: जलरोधक या गैर-जलरोधक विन्यास, सीमा दबाव, परीक्षण दबाव, रखरखाव समय, रिसाव स्वीकृति और गवाह की आवश्यकता की पुष्टि करें।
चरण 4: स्थापना इंटरफेस, संचालन शाफ्ट दिशा, उपलब्ध ऑपरेटिंग क्लीयरेंस, रिलीज़ दिशा, आसपास की संरचना, और निरीक्षण और रखरखाव के लिए पहुंच की पुष्टि करें।
चरण 5: अनुमोदित सामग्री सूची, पैकिंग प्रकार, स्नेहन बिंदु, कोटिंग सिस्टम, सामग्री की ट्रेसेबिलिटी, निर्माता दस्तावेज और किसी भी वर्ग या प्राधिकरण निरीक्षण के दायरे की पुष्टि करें।
चरण 6: मात्रा, आवेदन पात्र का प्रकार, प्रतिस्थापन तस्वीरें, मूल चित्र या आयाम, वितरण गंतव्य और आवश्यक वितरण समय प्रदान करें।
संरचना
मुख्य शरीर। रिलीज़ हुक। बड़ा शाफ्ट। छोटा शाफ्ट। लॉक पकड़। संपीड़न अखरोट। संपीड़न आस्तीन। पैकिंग। स्टफिंग बॉक्स शरीर। झाड़ी। ट्रेपेज़ॉइडल पेंच। स्लाइडर।
जलरोधक, तंत्र और गुणवत्ता लाभ
- पैक भराव बॉक्स व्यवस्था एक निर्दिष्ट सील इंटरफ़ेस ऑपरेटिंग शाफ्ट के चारों ओर प्रदान करता है जब एक जलरोधक विन्यास निर्दिष्ट किया जाता है।
- ट्रैपेज़ॉइडल स्क्रू शाफ्ट रोटेशन को नियंत्रित स्लाइडर आंदोलन में बदल देता है, जिससे रिलीज़ हुक को एक जानबूझकर यांत्रिक ऑपरेटिंग अनुक्रम के माध्यम से अनइंटेग किया जा सकता है।
- तालाबंदी पकड़ और चिह्नित खुला/बंद दिशा अनचाहे संचालन को कम करने में मदद करती है; अंतिम तालाबंदी और संचालन व्यवस्था अनुमोदित ड्राइंग से मेल खाना चाहिए।
- कार्यात्मक सामग्रियों का चयन घटक कार्य के आधार पर किया जाना चाहिए: शरीर और हुक के लिए संरचनात्मक शक्ति, शाफ्ट के लिए संक्षारण और पहनने के प्रतिरोध,झाड़ियों और पेंच भागों के लिए उपयुक्त असर / धागा सामग्री, और भराव बॉक्स के लिए अनुमोदित पैकिंग।
- निरीक्षण में सामग्री दस्तावेज, आयाम, सतह दोष, जहां लागू हो वेल्ड की गुणवत्ता, स्नेहन, अंकन, चिकनी घूर्णन, रिसाव परीक्षण शामिल होना चाहिए।और पैकिंग / डिलीवरी के रिकॉर्ड के अनुसार सहमत दायरे.
- पुराने प्रतिस्थापन कार्य के लिए, आयामी विनिमेयता और परिचालन पहुंच सामान्य कैटलॉग संगतता से अधिक महत्वपूर्ण है; मूल स्थापना ड्राइंग को उत्पादन को नियंत्रित करना चाहिए।
कस्टम विशेषताएं
- मानकः सीबी 887-1977 → पनडुब्बी अनुप्रयोगों के लिए विरासत जलरोधक पेंच-प्रकार लंगर रिलीज़र।
- सेवा की स्थितिः विरासत / प्रतिस्थापन आधार → वर्तमान नवनिर्माण परियोजनाओं को CB 887-2007 या किसी अन्य लागू मानक की समीक्षा करनी चाहिए।
- चेन व्यासः 28-57 मिमी पुरानी श्रृंखला → सटीक मूल आकार और चेन अंत ज्यामिति की पुष्टि करें।
- जलरोधकताः 0.4 एमपीए स्थिर जल दबाव का वर्तमान मानक संदर्भ → पुराने परीक्षण दायरे, धारण समय और स्वीकृति आदेश में बताई जानी है।
- तंत्रः ट्रेपेज़ोइडल पेंच और स्लाइडर → शाफ्ट रोटेशन के माध्यम से नियंत्रित मैनुअल रिलीज़।
- स्थापना इंटरफ़ेसः पुष्टि की जानी है → अनुमोदित जीए, सीमा विवरण, संचालन दिशा और उपलब्ध मंजूरी प्रदान करें।
- सामग्रीः बहु-सामग्री असेंबली → घटक ग्रेड और प्रतिस्थापन के लिए अनुमोदित बीओएम की पुष्टि की आवश्यकता होती है।
- सतह उपचारः चिकनाई घर्षण सतहों + निर्दिष्ट सुरक्षात्मक कोटिंग → अंतिम कोटिंग अनुमोदित परियोजना प्रणाली का पालन करता है।
- प्रमाण पत्र की आवश्यकताः अनुबंध के अनुसार → निर्माता प्रमाण पत्र, सामग्री दस्तावेज, परीक्षण रिपोर्ट, वर्ग गवाह, या प्राधिकरण की स्वीकृति उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, सेवा दी, और ऑपरेशन के बाद रीसेट
आवेदन
विरासत पनडुब्बी लंगर प्रणाली∙ मरम्मत और प्रतिस्थापन परियोजनाएं∙ ड्राइंग नियंत्रित जलरोधक लंगर श्रृंखला रिहाई व्यवस्था∙ आरक्षित इकाइयों मूल सीबी 887-1977 प्रतिष्ठानों के अनुरूप
प्रमाणपत्र और लाभ
प्रमाणपत्र और तृतीय पक्ष निरीक्षण अनुबंध, अनुमोदित निरीक्षण दायरे, सामग्री अनुरेखण आवश्यकता और वर्ग या प्राधिकरण स्वीकृति प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।वे डिफ़ॉल्ट रूप से शामिल नहीं हैं.
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र। अनुरोध पर उपलब्ध है और परियोजना की आवश्यकता और वर्ग / प्राधिकरण अनुमोदन के अधीन है।

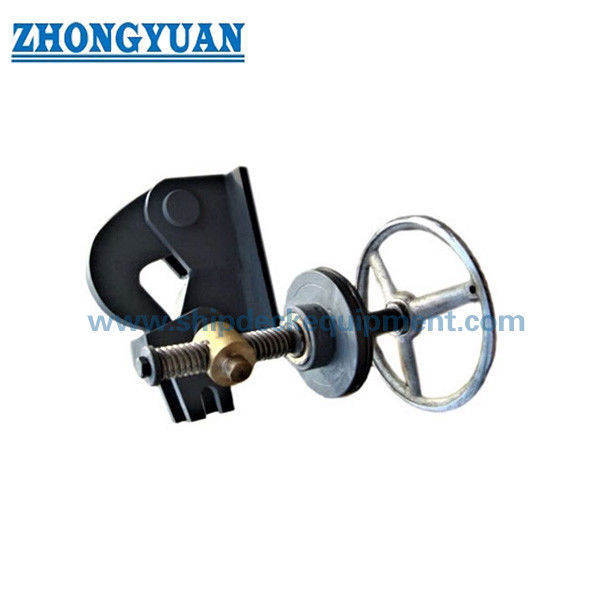

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या CB 887-1977 थोक वाहक, टैंकर या अन्य साधारण वाणिज्यिक जहाजों के लिए उपयुक्त है?
A1: मानक के उल्लिखित दायरे के अनुसार नहीं। CB 887-1977 केवल पनडुब्बी अनुप्रयोगों के लिए था।वाणिज्यिक जहाज परियोजना में जहाज डिजाइनर की स्वीकृत व्यवस्था का उपयोग करना चाहिए और उपयुक्त मानक की पुष्टि करनी चाहिए।, जैसे कि CB/T 4219-2013 कुछ छोटे और मध्यम आकार के जहाजों के लिए सरल लंगर रिलीज़र या CB/T 3143-2013 बड़े कुत्ते प्रकार के चेन रिलीज़र के लिए, जहां लागू हो।
Q2: CB 887-1977 की तुलना में CB 887-2007 में क्या बदलाव आया?
A2: 2007 के संस्करण ने पुराने मानक की जगह ली, एक गैर-जलरोधक प्रकार जोड़ा, विरासत 43 / 49 / 53 / 57 मिमी के आकारों को हटा दिया, 31 मिमी को 32 मिमी में बदल दिया,और एक मात्रात्मक जलरोधकता आवश्यकता और परीक्षण विधि जोड़ीउद्धरण देने से पहले सही संशोधन पर सहमति होनी चाहिए।
प्रश्न 3: प्रतिस्थापन उद्धरण के लिए कौन सी जानकारी आवश्यक है?
A3: मूल मॉडल या नाम प्लेट, चेन व्यास, अनुमोदित ड्राइंग, स्थापना और ऑपरेटिंग पक्ष की तस्वीरें, जलरोधक सीमा आवश्यकता, परीक्षण दबाव और गवाह दायरे प्रदान करें,सामग्री/कोटिंग आवश्यकताएं, मात्रा, गंतव्य और वितरण कार्यक्रम।
