एंकर चेन एंड फास्टनिंग और रिलीज़र | डीआईएन 81860, वाटरटाइट / नॉन-वाटरटाइट टाइप
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | डीआईएन 81860-1999; जर्मन मानक | नाममात्र श्रृंखला व्यास: | 36 मिमी से 152 मिमी |
|---|---|---|---|
| सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि। | ||
| प्रमुखता देना: | दीन ८१८६० केबल बांधना,इस्पात दीन ८१८६० केबल बांधना,दीन ८१८६०-१९९९ एंकर रिलीजर |
||
उत्पाद विवरण
एंकर चेन एंड फास्टनिंग और रिलीज़र | डीआईएन 81860, वाटरटाइट / नॉन-वाटरटाइट टाइप
उत्पाद अवलोकन
डीआईएन 81860 एंकर चेन केबल क्लैंच रिलीज़र जहाजों पर एंकर चेन केबलों के लिए एक एंड फास्टनिंग डिवाइस है। यह सामान्यतः चेन लॉकर सिस्टम में एंकर चेन के इनबोर्ड छोर पर व्यवस्थित होता है, जहां सामान्य सेवा के दौरान चेन के सिरे को सुरक्षित रखा जाना चाहिए और जब जहाज को आपातकालीन एंकर चेन डिस्चार्ज की आवश्यकता होती है तो उसे छोड़ा जाना चाहिए।
यह पृष्ठ वाटरटाइट और नॉन-वाटरटाइट आपूर्ति विकल्पों को कवर करता है। वाटरटाइट संस्करण का चयन तब किया जाता है जब चेन लॉकर या संबंधित वाटरटाइट सीमा के आसपास सीलिंग प्रदर्शन की आवश्यकता होती है, जबकि नॉन-वाटरटाइट संस्करण का उपयोग वहां किया जाता है जहां इंस्टॉलेशन ड्राइंग में सीलिंग फ़ंक्शन की आवश्यकता नहीं होती है। उत्पादन से पहले अंतिम मानक संस्करण, चेन ग्रेड, सामग्री ग्रेड, इंस्टॉलेशन इंटरफ़ेस, रिलीज व्यवस्था और वाटरटाइट परीक्षण आवश्यकता की पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: एंकर चेन केबल क्लैंच / एंकर चेन रिलीज़र / एंड फास्टनिंग → इनबोर्ड चेन एंड को सुरक्षित करता है और जहाज की व्यवस्था के अनुसार आपातकालीन रिलीज की अनुमति देता है।
- मानक संदर्भ: डीआईएन 81860-1999 जैसा कि परियोजना द्वारा आपूर्ति की गई है → वर्तमान डीआईएन 81860-1 / डीआईएन 81860-2 संस्करणों की जांच की जा सकती है यदि शिपयार्ड को नवीनतम मानक की आवश्यकता है।
- नाममात्र चेन व्यास: आपूर्ति की गई तालिका में 36 मिमी से 152 मिमी → जहाज के एंकर चेन के विभिन्न आकारों के लिए उपयुक्त।
- एंकर चेन ग्रेड: ग्रेड 2 और ग्रेड 3 एंकर चेन पर लागू → अंतिम चेन ग्रेड और क्लास अनुमोदन दायरे की पुष्टि परियोजना विनिर्देश द्वारा की जानी चाहिए।
- वाटरटाइट विकल्प: वाटरटाइट या नॉन-वाटरटाइट संस्करण → वाटरटाइट फ़ंक्शन परीक्षण, दबाव, अवधि और गवाह की आवश्यकता का आदेश देने से पहले पुष्टि की जानी चाहिए।
- सामग्री विकल्प: सी-एमएन स्टील, कास्ट स्टील, या स्टेनलेस स्टील → सटीक सामग्री ग्रेड, हीट ट्रीटमेंट और पता लगाने की क्षमता परियोजना की आवश्यकता का पालन करनी चाहिए।
- सतह उपचार: सा 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर, गैल्वेनाइज्ड, स्टेनलेस स्टील पॉलिश, या अनुकूलित कोटिंग → अंतिम फिनिश जहाज कोटिंग योजना से मेल खाना चाहिए।
- प्रमाण पत्र दायरा: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग निरीक्षण, और वाटरटाइट परीक्षण रिकॉर्ड आदेश आवश्यकता के अनुसार उपलब्ध हैं।
मुख्य तकनीकी पैरामीटर
| चेन व्यास | एफडी1 एक्स एस1 | एफडी2 | एल1 | यू1 | वी1 | वी2 | ए1 | ए2 |
| 36 38 40 42 44 46 | 273 एक्स 12,5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323,9 एक्स 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4 एक्स 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 एक्स 17,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610 एक्स20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 एक्स 22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 एक्स 22,2 | 958 | 1790 | |||||
| 142 147 152 | 914 एक्स 25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
चयन और पूछताछ गाइड
- चरण 1: डीआईएन 81860 मानक संस्करण, उत्पाद का नाम, और क्या परियोजना को वाटरटाइट या नॉन-वाटरटाइट निर्माण की आवश्यकता है, इसकी पुष्टि करें।
- चरण 2: नाममात्र चेन व्यास, चेन ग्रेड, एंड लिंक व्यवस्था, और क्या उत्पाद नए निर्माण, मरम्मत, या प्रतिस्थापन के लिए है, इसकी पुष्टि करें।
- चरण 3: इंस्टॉलेशन स्थिति, चेन लॉकर / बल्कहेड इंटरफ़ेस, उपलब्ध ऑपरेटिंग स्पेस, रिलीज दिशा, और ड्राइंग द्वारा आसपास के सुदृढीकरण की पुष्टि करें।
- चरण 4: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, कास्ट स्टील, स्टेनलेस स्टील, या प्रमाण पत्र पता लगाने की क्षमता के साथ विशेष परियोजना सामग्री।
- चरण 5: सतह उपचार और निरीक्षण दायरे की पुष्टि करें: शॉप प्राइमर, गैल्वेनाइज्ड फिनिश, स्टेनलेस स्टील पॉलिशिंग, क्लास निरीक्षण, और यदि आवश्यक हो तो वाटरटाइट फ़ंक्शन परीक्षण।
- चरण 6: मात्रा, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, जहाज का प्रकार, वर्गीकरण समाज की आवश्यकता, जीए ड्राइंग, और यदि उपलब्ध हो तो संदर्भ फोटो प्रदान करें।
संरचना
केबल क्लैंच बॉडी | चेन एंड फास्टनिंग इंटरफ़ेस | रिलीज / स्लिप व्यवस्था | ऑपरेटिंग या रिलीज एक्सेस | वाटरटाइट सीलिंग विकल्प | नॉन-वाटरटाइट विकल्प | चेन लॉकर / बल्कहेड इंस्टॉलेशन इंटरफ़ेस | सतह सुरक्षा
चेन लॉकर सुरक्षा और इंजीनियरिंग लाभ
- डीआईएन 81860 आयामी सीमा निर्दिष्ट एंकर चेन व्यास के साथ एंड फास्टनिंग डिवाइस का मिलान करने में मदद करती है, जिससे प्रतिस्थापन या कोटेशन के दौरान अस्पष्टता कम हो जाती है।
- वाटरटाइट और नॉन-वाटरटाइट संस्करणों को पूछताछ चरण में अलग किया जा सकता है, जिससे एक गैर-सीलिंग उत्पाद का उपयोग करने से बचा जा सकता है जहां जहाज की व्यवस्था को वाटरटाइट अखंडता की आवश्यकता होती है।
- डिवाइस आपातकालीन चेन रिलीज लॉजिक का समर्थन करता है: एंकर चेन एंड को सामान्य रूप से सुरक्षित किया जाता है, और जब जहाज की व्यवस्था को खतरनाक परिस्थितियों में एंकर बलिदान की आवश्यकता होती है तो एंड कनेक्शन को छोड़ा जा सकता है।
- वाटरटाइट परियोजनाओं के लिए, एक सार्वभौमिक परीक्षण स्थिति मानने के बजाय सीलिंग संरचना, गैस्केट या ओ-रिंग विवरण, परीक्षण दबाव, परीक्षण अवधि और वर्ग गवाह दायरे की पुष्टि की जानी चाहिए।
- सी-एमएन स्टील, कास्ट स्टील, या स्टेनलेस स्टील परियोजनाओं के लिए सामग्री चयन को समायोजित किया जा सकता है, लेकिन सटीक ग्रेड, वेल्डिंग / कास्टिंग प्रक्रिया और प्रमाण पत्र पता लगाने की क्षमता को उत्पादन से पहले परिभाषित किया जाना चाहिए।
- सा 2.5 ब्लास्टिंग और एपॉक्सी शॉप प्राइमर जैसी सतह की तैयारी अंतिम जहाज कोटिंग के लिए एक नियंत्रित आधार स्थिति प्रदान करने में मदद करती है, जबकि गैल्वेनाइज्ड या स्टेनलेस स्टील पॉलिश फिनिशिंग पर चर्चा की जा सकती है जब निर्दिष्ट किया जाता है।
- प्रतिस्थापन परियोजनाओं के लिए, मौजूदा चेन लॉकर इंटरफ़ेस, छेद की स्थिति, एंड लिंक कनेक्शन, और उपलब्ध ऑपरेटिंग क्लीयरेंस की जांच की जानी चाहिए इससे पहले कि इंटरचेंजबिलिटी की पुष्टि की जा सके।
कस्टम विशेषताएँ
- मानक: डीआईएन 81860-1999 → जब शिपयार्ड या मालिक विनिर्देश इस जर्मन मानक एंकर चेन एंड फास्टनिंग की आवश्यकता होती है।
- वर्तमान मानक जांच: डीआईएन 81860-1 / डीआईएन 81860-2:2022 → पुष्टि करें कि क्या परियोजना को अभी भी 1999 संस्करण या नवीनतम डीआईएन संस्करण की आवश्यकता है।
- संस्करण: वाटरटाइट / नॉन-वाटरटाइट → चेन लॉकर सीमा, सीलिंग आवश्यकता, और इंस्टॉलेशन ड्राइंग के अनुसार चुनें।
- नाममात्र चेन व्यास: 36-152 मिमी → एंकर चेन आकार और एंड लिंक व्यवस्था के अनुसार सख्ती से चयन करें।
- एंकर चेन ग्रेड: ग्रेड 2 / ग्रेड 3 जैसा आपूर्ति किया गया → अंतिम ग्रेड, क्लास नियम आधार, और स्वीकृति आवश्यकता की पुष्टि की जानी चाहिए।
- सामग्री: सी-एमएन स्टील / कास्ट स्टील / स्टेनलेस स्टील → सटीक ग्रेड और प्रमाण पत्र दायरा आदेश देने से पहले पुष्टि की जानी है।
- वाटरटाइट फ़ंक्शन टेस्ट: परियोजना आवश्यकता के अनुसार उपलब्ध → दबाव, अवधि, निरीक्षण विधि, और गवाह की आवश्यकता की पुष्टि की जानी है।
- सतह उपचार: सा 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर / गैल्वेनाइज्ड / अनुकूलित → अंतिम सतह की स्थिति जहाज कोटिंग विनिर्देश का पालन करनी चाहिए।
- प्रमाण पत्र आवश्यकता: अनुरोध पर उपलब्ध → क्लास प्रमाण पत्र, निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, और परीक्षण रिकॉर्ड की पुष्टि आदेश दायरे के अनुसार व्यवस्थित किए जाते हैं।
यह कैसे काम करता है
एंकर चेन एंड क्लैंच रिलीज़र से जुड़ा होता है → सामान्य सेवा के दौरान चेन एंड सुरक्षित रहता है → ऑपरेटर आपातकालीन डिस्चार्ज की आवश्यकता होने पर रिलीज व्यवस्था को सक्रिय करता है → चेन एंड फास्टनिंग पॉइंट से जारी हो जाता है → जहाज की आपातकालीन प्रक्रिया के अनुसार एंकर और चेन चल सकती है
अनुप्रयोग
एंकर चेन लॉकर | एंकर चेन एंड फास्टनिंग | आपातकालीन एंकर चेन रिलीज सिस्टम | जहाज एंकरिंग व्यवस्था | वाणिज्यिक जहाज | नए निर्माण परियोजनाएं | मरम्मत और प्रतिस्थापन परियोजनाएं | वाटरटाइट या नॉन-वाटरटाइट चेन लॉकर इंस्टॉलेशन
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण दायरा, सामग्री पता लगाने की क्षमता, वाटरटाइट परीक्षण आवश्यकता, और क्लास सोसाइटी अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र व्यवस्थित किए जा सकते हैं।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता टेस्ट सर्टिफिकेट।

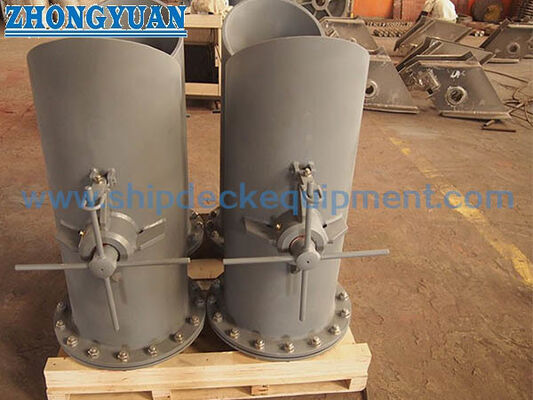

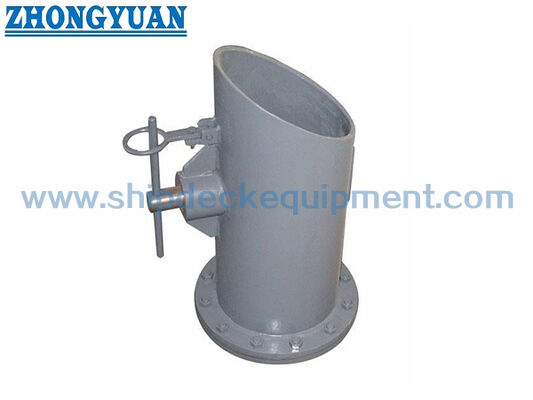

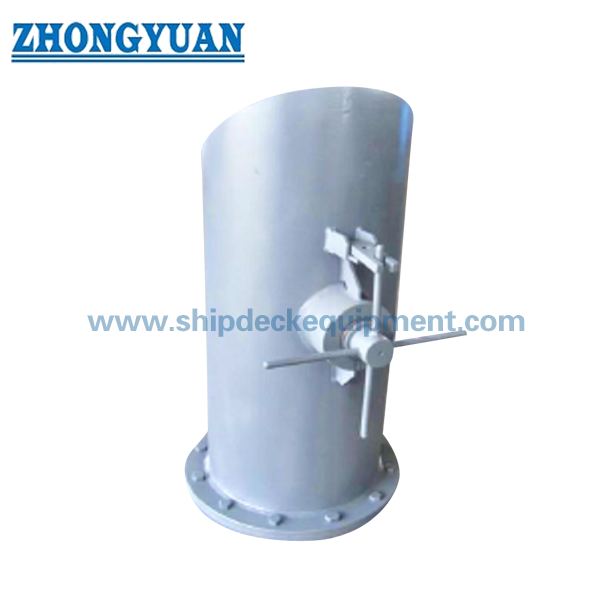

ड्राइंग और फोटो
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: वाटरटाइट और नॉन-वाटरटाइट संस्करण के बीच क्या अंतर है?
ए1: वाटरटाइट संस्करण का उपयोग तब किया जाता है जब इंस्टॉलेशन को चेन लॉकर या संबंधित वाटरटाइट सीमा के चारों ओर सीलिंग की आवश्यकता होती है। नॉन-वाटरटाइट संस्करण का उपयोग वहां किया जाता है जहां किसी सीलिंग फ़ंक्शन की आवश्यकता नहीं होती है। वाटरटाइट परियोजनाओं के लिए परीक्षण दबाव, परीक्षण अवधि, सीलिंग विवरण और वर्ग गवाह की आवश्यकता की पुष्टि की जानी चाहिए।
प्रश्न 2: क्या यह उत्पाद डेक चेन स्टॉपर के समान है?
ए2: नहीं। डीआईएन 81860 एंकर चेन केबल क्लैंच रिलीज़र इनबोर्ड एंकर चेन एंड के लिए एक एंड फास्टनिंग / रिलीज डिवाइस है। चेन स्टॉपर को सामान्यतः डेक पर एंकरिंग संचालन के दौरान चेन को पकड़ने और निर्देशित करने के लिए व्यवस्थित किया जाता है। दोनों उत्पादों को ड्राइंग या कोटेशन में मिश्रित नहीं किया जाना चाहिए।
प्रश्न 3: कोटेशन से पहले क्या जानकारी आवश्यक है?
ए3: कृपया मानक संस्करण, वाटरटाइट या नॉन-वाटरटाइट संस्करण, चेन व्यास, चेन ग्रेड, सामग्री, सतह उपचार, मात्रा, प्रमाण पत्र आवश्यकता, वाटरटाइट परीक्षण आवश्यकता, इंस्टॉलेशन ड्राइंग, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय की पुष्टि करें।
