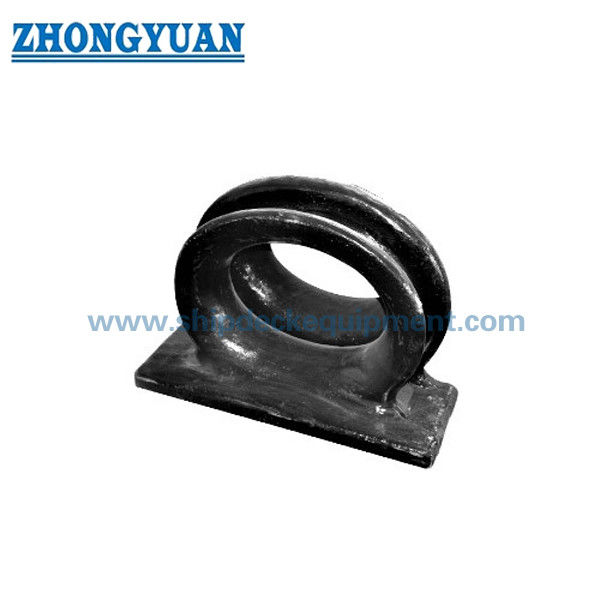

150–500 मिमी डेक-वेल्डेड कास्ट स्टील मूरिंग चॉक | CB34-76 टाइप C जहाज मूरिंग के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| सामग्री: | सी-एमएन स्टील कास्टिंग, स्टेनलेस स्टील कास्टिंग | भार वर्ग: | 37.5-296 किग्रा |
|---|---|---|---|
| सतह का उपचार: | S2.5 + एपॉक्सी प्राइमर पर सैंडब्लास्टिंग | अधिकतम केबल व्यास: | 15-43.5 मिमी |
| अधिकतम सन परिधि: | 125-325 मिमी | अधिकतम नायलॉन व्यास: | 30-90 मिमी |
| प्रमुखता देना: | कास्टिंग स्टील डेक मोरिंग चॉक,सीबी 34 प्रकार सी लंगर चोक |
||
उत्पाद विवरण
150–500 मिमी डेक-वेल्डेड कास्ट स्टील मूरिंग चॉक | CB34-76 टाइप C जहाज मूरिंग के लिए
उत्पाद अवलोकन
CB34 टाइप C मरीन डेक वेल्डेड मूरिंग चॉक एक कास्टिंग स्टील रस्सी गाइड है जो डेक पर स्थापित की जाती है ताकि मूरिंग रस्सियों को एक नियंत्रित दिशा में ले जाया जा सके। साधारण प्लेट-निर्मित रस्सी ओपनिंग की तुलना में, यह प्रकार एक कास्ट बॉडी का उपयोग करता है जिसमें गोल रस्सी-संपर्क सतहें होती हैं, जो छोटे जहाजों के मूरिंग संचालन के दौरान तेज संपर्क, स्थानीय रस्सी घिसाव और अस्थिर रस्सी मार्गदर्शन को कम करने में मदद करती हैं।
यह उत्पाद पृष्ठ डेक स्थापना, कास्टिंग गुणवत्ता, चिकनी रस्सी-संपर्क ज्यामिति और वेल्ड-क्षेत्र नियंत्रण पर केंद्रित है। कार्बन-मैंगनीज कास्टिंग स्टील के लिए, रस्सी-संपर्क क्षेत्र को ब्लास्टिंग और प्राइमर कोटिंग से पहले तैयार और चिकना किया जाता है। स्टेनलेस स्टील संस्करणों के लिए, परियोजना की आवश्यकता के अनुसार संपर्क सतह को पॉलिश किया जा सकता है। मामूली छिद्रों या समावेशन जैसे कास्टिंग सतह संकेत स्वीकार्य समुद्री कास्टिंग निरीक्षण सीमाओं के भीतर नियंत्रित किए जाएंगे और सेवा प्रदर्शन को प्रभावित नहीं करेंगे। कास्ट बॉडी और डेक संरचना के बीच वेल्ड कनेक्शन क्षेत्र के 50 मिमी के भीतर, वेल्डिंग गुणवत्ता को प्रभावित करने वाले दोषों से बचा जाएगा या लागू प्रक्रिया के अनुसार मरम्मत की जाएगी।
उत्पाद CB34-76 टाइप C आयामों का अनुसरण करता है। यदि शिपयार्ड, डिजाइनर या वर्गीकरण समाज द्वारा आवश्यक हो तो संरचनात्मक अनुकूलन या परियोजना सत्यापन के लिए परिमित तत्व विश्लेषण का उपयोग किया जा सकता है।
त्वरित विनिर्देश
- उत्पाद प्रकार: CB34 टाइप C डेक वेल्डेड मूरिंग चॉक → डेक-माउंटेड मूरिंग व्यवस्था के लिए कास्टिंग स्टील रस्सी गाइड।
- स्थापना: डेक पर वेल्डेड → बुल्वार स्थापना के लिए अभिप्रेत नहीं है।
- मानक: CB34-76 टाइप C → इस उत्पाद श्रृंखला के लिए मानक आयामी आधार।
- सामग्री: कास्टिंग C-Mn स्टील या कास्टिंग स्टेनलेस स्टील → आइस-क्लास या विशेष सेवा जहाजों के लिए विशेष स्टील ग्रेड पर चर्चा की जा सकती है।
- लागू रस्सी का आकार: स्टील वायर रस्सी 15–43.5 मिमी / सन रस्सी की परिधि 125–325 मिमी / नायलॉन रस्सी का व्यास 30–90 मिमी → वास्तविक मूरिंग रस्सी के अनुसार मॉडल का चयन करें।
- समग्र आकार सीमा: L 150–500 मिमी / L1 400–880 मिमी / B 110–350 मिमी / H 250–589 मिमी → डेक स्पेस और वेल्डिंग व्यवस्था की जांच के लिए उपयोगी।
- वजन सीमा: 37.5–296 किग्रा → हैंडलिंग, पैकिंग और स्थापना योजना को प्रभावित करता है।
- सतह उपचार: कार्बन स्टील के लिए Sa2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर → स्टेनलेस स्टील संस्करण को आवश्यकतानुसार पॉलिश किया जा सकता है।
- गुणवत्ता फोकस: चिकनी रस्सी-संपर्क सतह, नियंत्रित कास्टिंग संकेत, वेल्ड-निकट क्षेत्र की गुणवत्ता, और वैकल्पिक FEA सत्यापन।
मुख्य तकनीकी पैरामीटर
| स्टील वायर रस्सी अधिकतम व्यास (मिमी) | सन रस्सी अधिकतम परिधि (मिमी) | नायलॉन रस्सी अधिकतम व्यास (मिमी) | L (मिमी) | L1 (मिमी) | B (मिमी) | B1 (मिमी) | H (मिमी) | H1 (मिमी) | R (मिमी) | R1 (मिमी) | वजन (किग्रा) |
| 15 | 125 | 30 | 150 | 400 | 110 | 170 | 250 | 115 | 48 | 102 | 37.5 |
| 18.5 | 160 | 35 | 200 | 500 | 150 | 190 | 317 | 146 | 65 | 133 | 63 |
| 22.5 | 200 | 45 | 250 | 600 | 220 | 250 | 382 | 177 | 85 | 165 | 97 |
| 28 | 230 | 55 | 300 | 650 | 220 | 250 | 436 | 198 | 95 | 203 | 127 |
| 38.5 | 270 | 70 | 400 | 750 | 290 | 280 | 513 | 240 | 125 | 273 | 210 |
| 43.5 | 325 | 90 | 500 | 880 | 350 | 300 | 589 | 277 | 147 | 350 | 296 |
नोट: तालिका वेबसाइट उपयोग के लिए मुख्य रस्सी चयन पैरामीटर और प्रमुख रूपरेखा आयाम रखती है। उत्पादन या शिपयार्ड स्थापना चित्र तैयार करते समय स्थानीय दीवार की मोटाई, किनारे की त्रिज्या और छोटी फिलेट आयामों जैसे विस्तृत निर्माण आयामों की जांच मानक ड्राइंग या स्वीकृत जीए ड्राइंग के साथ की जानी चाहिए।
चयन गाइड
चरण 1: रस्सी के प्रकार और आकार की पुष्टि करें: स्टील वायर रस्सी व्यास, सन रस्सी परिधि, या नायलॉन रस्सी व्यास संबंधित मॉडल रेंज से मेल खाना चाहिए।
चरण 2: डेक स्थापना स्थान की पुष्टि करें: उपलब्ध डेक क्षेत्र और आस-पास की संरचनाओं के मुकाबले L, L1, B, B1, H, और H1 की जांच करें।
चरण 3: सामग्री और सतह फिनिश की पुष्टि करें: C-Mn कास्टिंग स्टील को ब्लास्टेड और प्राइम्ड सतह के साथ चुनें, या स्टेनलेस स्टील को पॉलिश की हुई संपर्क सतह के साथ चुनें जब जंग की उपस्थिति या विशेष सेवा की आवश्यकता हो।
चरण 4: निरीक्षण और प्रमाण पत्र की आवश्यकता की पुष्टि करें: आवश्यक वर्ग समाज, सामग्री प्रमाण पत्र, निरीक्षण स्तर, और FEA सत्यापन की आवश्यकता है या नहीं, इसकी सलाह दें।
संरचना
- कास्ट रस्सी-संपर्क बॉडी | डेक वेल्डेड बेस | गोल रस्सी मार्ग | चिकनी तैयार संपर्क सतह | वेल्ड-निकट गुणवत्ता नियंत्रण क्षेत्र | वैकल्पिक स्टेनलेस स्टील पॉलिश संपर्क सतह
- कास्टिंग, स्थापना और गुणवत्ता लाभ
- कास्ट बॉडी ज्यामिति एक निरंतर गोल रस्सी मार्ग प्रदान करती है और मूरिंग रस्सियों के साथ तेज स्थानीय संपर्क को कम करती है।
- वुड पैटर्न या लॉस्ट-फोम कास्टिंग प्रक्रिया को मात्रा, आयामी नियंत्रण और सतह फिनिश आवश्यकता के अनुसार चुना जा सकता है।
- रस्सी-संपर्क सतहों को कार्बन स्टील संस्करणों के लिए चिकना किया जाता है और पीसा जाता है; स्टेनलेस स्टील संस्करणों को आवश्यकतानुसार पॉलिश किया जा सकता है।
- मामूली छिद्रों या समावेशन जैसे कास्टिंग संकेत स्वीकार्य समुद्री कास्टिंग निरीक्षण सीमाओं के भीतर नियंत्रित किए जाते हैं और उत्पाद प्रदर्शन को प्रभावित नहीं करेंगे।
- 50 मिमी वेल्ड-निकट क्षेत्र को उन दोषों से बचने के लिए नियंत्रित किया जाता है जो चॉक बॉडी और डेक संरचना के बीच वेल्डिंग गुणवत्ता को प्रभावित कर सकते हैं।
- डेक वेल्डेड स्थापना उचित डेक सुदृढीकरण और स्वीकृत वेल्डिंग प्रक्रिया के साथ मिलकर एक मजबूत और स्वच्छ कनेक्शन प्रदान करती है।
- यदि आवश्यक हो तो संरचनात्मक अनुकूलन या परियोजना समीक्षा के लिए परिमित तत्व विश्लेषण प्रदान किया जा सकता है।
कस्टम विशेषताएँ
- मानक: CB34-76 टाइप C → इस फ़ील्ड का उपयोग तब करें जब जहाज का ड्राइंग या शिपयार्ड विनिर्देश CB34 टाइप C मूरिंग चॉक के लिए कहता है।
- स्थापना: डेक वेल्डेड → डेक-माउंटेड मूरिंग रस्सी मार्गदर्शन के लिए उपयुक्त।
- सामग्री: कास्टिंग C-Mn स्टील / कास्टिंग स्टेनलेस स्टील / विशेष स्टील की पुष्टि की जानी है → जहाज सेवा वातावरण और परियोजना आवश्यकता के अनुसार चुनें।
- रस्सी का आकार: स्टील वायर रस्सी 15–43.5 मिमी / सन रस्सी परिधि 125–325 मिमी / नायलॉन रस्सी 30–90 मिमी → मुख्य मॉडल चयन आधार के रूप में उपयोग किया जाता है।
- सतह उपचार: Sa2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर / स्टेनलेस स्टील पॉलिशिंग → कोटेशन से पहले पुष्टि करें।
- निरीक्षण: निर्माता निरीक्षण / वर्ग निरीक्षण की पुष्टि की जानी है → प्रमाण पत्र का दायरा परियोजना आवश्यकता का पालन करेगा।
- FEA सत्यापन: आवश्यक होने पर उपलब्ध → विशेष परियोजनाओं या ग्राहक इंजीनियरिंग समीक्षा के लिए उपयोगी।
पूछताछ गाइड
- आवश्यक मानक और प्रकार: CB34-76 टाइप C, या यदि भिन्न हो तो ड्राइंग प्रदान करें।
- रस्सी का प्रकार और आकार: स्टील वायर रस्सी व्यास, सन रस्सी परिधि, या नायलॉन रस्सी व्यास।
- सामग्री की आवश्यकता: कास्टिंग C-Mn स्टील, स्टेनलेस स्टील, या विशेष स्टील ग्रेड।
- सतह उपचार की आवश्यकता: प्राइमर कोटिंग, अंतिम पेंट सिस्टम, या स्टेनलेस स्टील पॉलिशिंग।
- मात्रा और जहाज का प्रकार: नई बिल्डिंग, मरम्मत, छोटा जहाज, वर्कबोट, टग, बार्ज, या अन्य अनुप्रयोग।
- स्थापना ड्राइंग या डेक व्यवस्था ड्राइंग, यदि उपलब्ध हो।
- आवश्यक प्रमाण पत्र: निर्माता का परीक्षण प्रमाण पत्र, सामग्री प्रमाण पत्र, या वर्ग प्रमाण पत्र।
- वितरण गंतव्य और आवश्यक वितरण समय।
यह कैसे काम करता है
- डेक वेल्डिंग और सुदृढीकरण → रस्सी गोल चॉक ओपनिंग में प्रवेश करती है → संपर्क सतह मूरिंग रस्सी की दिशा को निर्देशित करती है → चिकनी त्रिज्या स्थानीय रस्सी घर्षण को कम करती है → मूरिंग लोड वेल्डेड डेक संरचना के माध्यम से स्थानांतरित किया जाता है
- अनुप्रयोग
- छोटे जहाज | वर्कबोट | टग | बार्ज | मछली पकड़ने वाले जहाज | सेवा नौकाएँ | डेक मूरिंग व्यवस्था के लिए CB34 टाइप C वेल्डेड चॉक की आवश्यकता होती है
प्रमाणन और लाभ
परियोजना की आवश्यकता, निरीक्षण के दायरे और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाणन की व्यवस्था की जा सकती है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
ऑर्डर करना
- CB34-76 टाइप C मॉडल की पुष्टि करें या जहाज के ड्राइंग आइटम नंबर प्रदान करें।
- मॉडल चयन के लिए रस्सी के प्रकार और आकार की पुष्टि करें।
- सामग्री, सतह उपचार, और स्टेनलेस स्टील पॉलिशिंग की आवश्यकता है या नहीं, इसकी पुष्टि करें।
- मात्रा, आवश्यक प्रमाण पत्र, और निरीक्षण के दायरे की पुष्टि करें।
- वितरण गंतव्य, पैकिंग आवश्यकता, और आवश्यक वितरण तिथि की पुष्टि करें।
अक्सर पूछे जाने वाले प्रश्न
Q1: सही CB34 टाइप C मूरिंग चॉक आकार का चयन कैसे किया जाना चाहिए?
A1: आकार का चयन वास्तविक मूरिंग रस्सी के प्रकार और आकार के अनुसार किया जाना चाहिए। तालिका प्रत्येक मॉडल के लिए अधिकतम स्टील वायर रस्सी व्यास, सन रस्सी परिधि, और नायलॉन रस्सी व्यास देती है। ऑर्डर करने से पहले डेक स्पेस और स्थापना ड्राइंग की भी जांच की जानी चाहिए।
Q2: क्या CB34 टाइप C मूरिंग चॉक स्टेनलेस स्टील में आपूर्ति की जा सकती है?
A2: हाँ। मानक उत्पाद को कास्टिंग C-Mn स्टील में आपूर्ति की जा सकती है, और जंग प्रतिरोध, उपस्थिति, या विशेष सेवा स्थितियों की आवश्यकता होने पर स्टेनलेस स्टील पर चर्चा की जा सकती है। पॉलिशिंग आमतौर पर निर्दिष्ट होने पर केवल स्टेनलेस स्टील संपर्क सतहों पर लागू होती है।
Q3: कास्टिंग स्टील डेक वेल्डेड मूरिंग चॉक के लिए किन गुणवत्ता बिंदुओं की जांच की जानी चाहिए?
A3: मुख्य बिंदुओं में चिकनी रस्सी-संपर्क सतह, स्वीकार्य समुद्री कास्टिंग सीमाओं के भीतर नियंत्रित कास्टिंग संकेत, 50 मिमी वेल्ड-निकट क्षेत्र के भीतर वेल्ड-प्रभावित करने वाले कोई दोष नहीं, सही रूपरेखा आयाम, उचित सतह उपचार, और प्रमाण पत्र का दायरा परियोजना की आवश्यकता से मेल खाता है।
महत्वपूर्ण इंजीनियरिंग नोट्स
- यह उत्पाद डेक वेल्डेड स्थापना के लिए अभिप्रेत है। डेक सुदृढीकरण और वेल्डिंग विवरण जहाज की संरचना के अनुसार शिपयार्ड या डिजाइनर द्वारा पुष्टि की जानी चाहिए।
- कास्टिंग सतह संकेतों का मूल्यांकन लागू निरीक्षण मानक और वर्ग आवश्यकता के अनुसार किया जाएगा। स्वीकार्य संकेत शक्ति, वेल्डिंग, या सेवा प्रदर्शन को प्रभावित नहीं करेंगे।
- कार्बन स्टील उत्पादों के लिए, कोटिंग से पहले संपर्क सतह को तैयार और चिकना किया जाता है। स्टेनलेस स्टील उत्पादों के लिए, आवश्यकतानुसार पॉलिशिंग निर्दिष्ट की जा सकती है।
- वर्ग प्रमाण पत्र, सामग्री प्रमाण पत्र, और निरीक्षण उपस्थिति को ऑर्डर से पहले पुष्टि की जानी चाहिए क्योंकि प्रमाण पत्र की लागत और लीड टाइम भिन्न हो सकते हैं।
