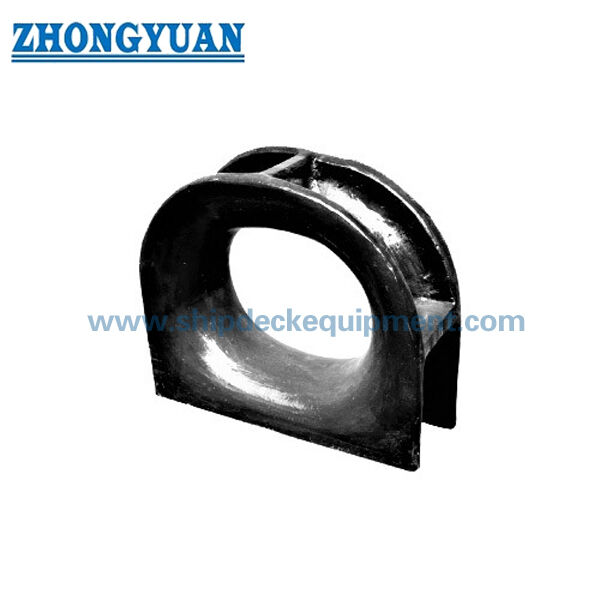

100 ₹500 मिमी डेक-माउंटेड कास्ट स्टील बंद मोरिंग चॉक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते | तकनीकी मानक: | जेआईएस एफ2005-1975 |
|---|---|---|---|
| वज़न: | 3.7 से 232 किग्रा | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS | ||
| प्रमुखता देना: | जिस एफ 2005-1975 बंद ठसाठस जहाज,कास्टिंग स्टील बंद ठसाठस जहाज,OEM बंद समुद्री ठसाठस |
||
उत्पाद विवरण
100–500 मिमी डेक-माउंटेड कास्ट स्टील क्लोज्ड मूरिंग चॉक | JIS F 2005-1975 जहाज मूरिंग के लिए
उत्पाद अवलोकन
JIS F 2005 डेक माउंटेड क्लोज्ड मूरिंग चॉक जहाज मूरिंग डेक पर इस्तेमाल होने वाला एक कास्ट स्टील रोप गाइड है। यह तार रस्सी, मैनिला रस्सी, या अन्य निर्दिष्ट मूरिंग रस्सी को एक बंद अंडाकार उद्घाटन के माध्यम से निर्देशित करने के लिए डेक संरचना में वेल्ड किया जाता है, जिससे डॉकिंग, शिफ्टिंग और बंदरगाह मूरिंग संचालन के दौरान रस्सी के पथ को नियंत्रित करने और तेज स्थानीय संपर्क को कम करने में मदद मिलती है।
यह पृष्ठ 100 से 500 तक आपूर्ति किए गए JIS F 2005-1975 क्लोज्ड चॉक आकारों को कवर करता है। चयन को नाममात्र आकार, लागू रस्सी व्यास, समग्र डेक व्यवस्था, वेल्ड कनेक्शन, डेक सुदृढीकरण, सतह उपचार और प्रमाण पत्र की आवश्यकता के अनुसार जांचा जाना चाहिए। यह एक डेक-माउंटेड वेल्डेड चॉक है।
त्वरित विनिर्देश
• उत्पाद प्रकार: डेक माउंटेड क्लोज्ड मूरिंग चॉक → जहाज मूरिंग डेक व्यवस्था के लिए बंद रस्सी मार्ग।
• मानक: JIS F 2005-1975 → ड्राइंग फॉर्म, नाममात्र आकार, मुख्य आयाम और गणना किए गए द्रव्यमान के लिए संदर्भ।
• नाममात्र आकार सीमा: 100 से 500 → प्रदान की गई तालिका में छोटे से बड़े डेक मूरिंग चॉक अनुप्रयोगों को कवर करता है।
• सामग्री विकल्प: कास्ट C-Mn स्टील, कास्ट स्टेनलेस स्टील, या आइसब्रेकर परियोजनाओं के लिए विशेष स्टील → सामग्री चयन जहाज विनिर्देश और अनुमोदन दायरे का पालन करना चाहिए।
• आपूर्ति की गई तालिका में गणना किया गया द्रव्यमान: 8.7 से 232 किग्रा → हैंडलिंग, पैकिंग, माल ढुलाई अनुमान और स्थापना योजना के लिए उपयोगी।
• सतह उपचार: Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर मानक संदर्भ के रूप में → पॉलिश स्टेनलेस स्टील, काला पेंट, या अनुकूलित कोटिंग पर चर्चा की जा सकती है जब निर्दिष्ट किया गया हो।
• स्थापना प्रपत्र: डेक वेल्डेड संरचना → उत्पादन से पहले डेक सुदृढीकरण, वेल्ड विवरण, रस्सी लीड कोण और शिपयार्ड स्थापना की स्थिति की पुष्टि की जानी चाहिए।
• विनिर्माण फोकस: कास्टिंग की सुदृढ़ता, लकड़ी के पैटर्न या खोए हुए फोम प्रक्रिया नियंत्रण, चिकनी रस्सी-संपर्क सतह, 50 मिमी वेल्ड-निकट गुणवत्ता नियंत्रण, और वैकल्पिक FEA समीक्षा।
मुख्य तकनीकी पैरामीटर
JIS F 2005 डेक माउंटेड क्लोज्ड चॉक के लिए मुख्य वेबपेज चयन डेटा। आयाम मिमी में हैं जब तक कि अन्यथा न कहा गया हो। विस्तृत मानक आयाम बैकएंड संदर्भ अनुभाग में रखे गए हैं।
|
नाममात्र आकार |
ड्राइंग समूह |
समग्र लंबाई |
B | H1 | T / T1 |
गणना द्रव्यमान (किग्रा) |
संदर्भ रस्सी व्यास |
| 100 | 100–200 | L2 = 170 | 60 | 141 | 12 / 10 | 8.7 | तार 14 / मैनिला 24 / नायलॉन 18 |
| 150 | 100–200 | L2 = 250 | 90 | 205 | 16 / 12 | 10.5 | तार 16 / मैनिला 30 / नायलॉन 22 |
| 200 | 100–200 | L2 = 348 | 120 | 280 | 20 / 16 | 24 | तार 18 / मैनिला 40 / नायलॉन 28 |
| 250 | 250–500 | L4 = 434 | 160 | 372 | 24 / 20 | 48 | तार 20 (6×12) / मैनिला 50 |
| 300 | 250–500 | L4 = 528 | 200 | 464 | 28 / 22 | 83 | तार 22.4 (6×12) / मैनिला 60 |
| 350 | 250–500 | L4 = 600 | 220 | 485 | 30 / 22 | 103 | तार 24 (6×24) / मैनिला 70 |
| 400 | 250–500 | L4 = 672 | 240 | 506 | 30 / 22 | 136 | तार 26 (6×24) / मैनिला 80 |
| 450 | 250–500 | L4 = 746 | 260 | 528 | 36 / 28 | 184 | तार 30 (6×24) / मैनिला 85 |
| 500 | 250–500 | L4 = 820 | 280 | 550 | 40 / 30 | 232 | तार 35.5 (6×24) / मैनिला 90 |
नोट: संदर्भ रस्सी व्यास केवल प्रारंभिक चयन के लिए है। अंतिम चयन जहाज मूरिंग व्यवस्था, रस्सी लीड कोण, डेक सुदृढीकरण, वर्ग आवश्यकता और परियोजना ड्राइंग के विरुद्ध जांचा जाना चाहिए।
चयन और पूछताछ गाइड
चरण 1: JIS F 2005-1975 क्लोज्ड चॉक और आवश्यक नाममात्र आकार 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 की पुष्टि करें।
चरण 2: जहाज विनिर्देश द्वारा आवश्यक होने पर रस्सी के प्रकार और व्यास की पुष्टि करें, जैसे तार रस्सी निर्माण, मैनिला रस्सी, या नायलॉन रस्सी।
चरण 3: डेक स्थापना की स्थिति, उपलब्ध डेक स्थान, रस्सी लीड दिशा, वेल्ड कनेक्शन और डेक सुदृढीकरण ड्राइंग की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: कास्ट C-Mn स्टील, कास्ट स्टेनलेस स्टील, या आइसब्रेकर सेवा के लिए विशेष स्टील यदि लागू हो।
चरण 5: सतह उपचार की पुष्टि करें: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, पॉलिश स्टेनलेस स्टील, गैल्वनाइजिंग, काला पेंट, या परियोजना कोटिंग सिस्टम।
चरण 6: कोटेशन से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, या परियोजना आवश्यकता के अनुसार गवाह निरीक्षण।
चरण 7: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, स्थापना ड्राइंग, और यदि उपलब्ध हो तो संदर्भ फोटो प्रदान करें।
संरचना
बंद कास्ट स्टील बॉडी | अंडाकार रस्सी उद्घाटन | चिकनी रस्सी-संपर्क त्रिज्या | डेक वेल्डेड बेस | वेल्ड-निकट कास्टिंग नियंत्रण क्षेत्र | ड्रेन होल व्यवस्था | शॉप प्राइमर या निर्दिष्ट सतह उपचार
कास्टिंग, वेल्डिंग और इंजीनियरिंग लाभ
• बंद उद्घाटन मूरिंग रस्सी को डेक पर एक परिभाषित रस्सी पथ के भीतर रखने में मदद करता है और खुले गाइड संरचनाओं की तुलना में रस्सी से बचने के जोखिम को कम करता है।
• रस्सी-संपर्क क्षेत्रों को कास्टिंग के बाद चिकना किया जाता है, पीसा जाता है और चिकना किया जाता है ताकि तेज स्थानीय संपर्क को कम किया जा सके और मूरिंग ऑपरेशन के दौरान तार रस्सी, मैनिला रस्सी, या निर्दिष्ट सिंथेटिक रस्सी की सुरक्षा में मदद मिल सके।
• कास्टिंग उत्पादन आकार, मात्रा और आयामी आवश्यकता के अनुसार लकड़ी के पैटर्न या खोए हुए फोम प्रक्रिया का उपयोग कर सकता है। सतह की गुणवत्ता या सहनशीलता को प्रभावित करने पर उत्पादन से पहले प्रक्रिया चयन की पुष्टि की जानी चाहिए।
• जहाज-संरचना वेल्डिंग क्षेत्र के 50 मिमी के भीतर कास्ट बॉडी क्षेत्र को नियंत्रित किया जाता है ताकि कास्टिंग संकेतों से बचा जा सके जो शिपयार्ड वेल्डिंग गुणवत्ता को प्रभावित कर सकते हैं।
• डेक वेल्डेड स्थापना के लिए वेल्ड की लंबाई, वेल्ड लेग, आसपास के डेक सुदृढीकरण और स्थापना के बाद कोटिंग मरम्मत की पुष्टि की आवश्यकता होती है। चॉक बॉडी डेक संरचनात्मक गणना को प्रतिस्थापित नहीं करती है।
• यदि रस्सी लोड आधार, लोड दिशा, वेल्ड ज्यामिति और डेक सुदृढीकरण विवरण परियोजना द्वारा प्रदान किए जाते हैं तो FEA शक्ति गणना और स्थानीय संरचना समीक्षा की जा सकती है।
• दृश्य निरीक्षण, आयामी जांच, सामग्री का पता लगाने की क्षमता, NDT, या वर्ग गवाह को आदेश आवश्यकता और अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
कस्टम विशेषताएँ
मानक: JIS F 2005-1975 → जब जहाज ड्राइंग JIS क्लोज्ड चॉक आयाम निर्दिष्ट करती है तो उपयुक्त।
माउंटिंग प्रकार: डेक माउंटेड वेल्डेड संरचना → बल्कहेड पाइप ओपनिंग के बजाय मूरिंग डेक रस्सी गाइड पदों के लिए चुना गया।
नाममात्र आकार: 100 से 500 → रस्सी व्यास, डेक स्थान, ड्राइंग समूह और मूरिंग व्यवस्था द्वारा चुनें।
सामग्री: कास्ट C-Mn स्टील / कास्ट स्टेनलेस स्टील / विशेष स्टील → अंतिम सामग्री परियोजना विनिर्देश और प्रमाण पत्र की आवश्यकता का पालन करना चाहिए।
कास्टिंग प्रक्रिया: लकड़ी का पैटर्न या खोया हुआ फोम → उत्पादन मात्रा, आयामी आवश्यकता और सतह नियंत्रण आवश्यकता के अनुसार चुना गया।
रस्सी-संपर्क सतह: चिकनी पीसी हुई त्रिज्या → तेज संपर्क को कम करने में मदद करता है और रस्सी सेवा जीवन का समर्थन करता है।
वेल्ड-ज़ोन नियंत्रण: जहाज-संरचना वेल्डिंग क्षेत्र के चारों ओर 50 मिमी → वेल्ड इंटरफ़ेस के पास हानिकारक कास्टिंग संकेतों को कम करने के लिए नियंत्रित।
इंजीनियरिंग समीक्षा: FEA गणना उपलब्ध है जब आवश्यक हो → पुष्टि की गई लोड दिशा, रस्सी डेटा, वेल्ड ज्यामिति और डेक सुदृढीकरण पर आधारित।
सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर मानक संदर्भ के रूप में → अंतिम कोटिंग सामान्यतः जहाज पेंटिंग विनिर्देश के अनुसार पूरी की जाती है।
प्रमाण पत्र आवश्यकता: परियोजना आवश्यकता के अनुसार उपलब्ध → वर्ग प्रमाण पत्र या गवाह निरीक्षण कोटेशन से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
मूरिंग रस्सी डेक चॉक तक पहुंचती है → रस्सी बंद अंडाकार उद्घाटन से गुजरती है → चिकनी कास्ट स्टील संपर्क त्रिज्या रस्सी की दिशा को निर्देशित करती है → स्थानीय संपर्क बल वेल्डेड बेस के माध्यम से डेक संरचना में स्थानांतरित हो जाता है → वेल्ड निरीक्षण और कोटिंग मरम्मत स्थापना के बाद पूरी की जाती है
अनुप्रयोग
कार्गो जहाज | टैंकर | बल्क कैरियर | टगबोट | वर्कबोट | बार्ज | जहाज मूरिंग डेक | नई निर्माण परियोजनाएं | मौजूदा JIS क्लोज्ड चॉक का प्रतिस्थापन
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण दायरे, सामग्री का पता लगाने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र व्यवस्थित किए जा सकते हैं।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

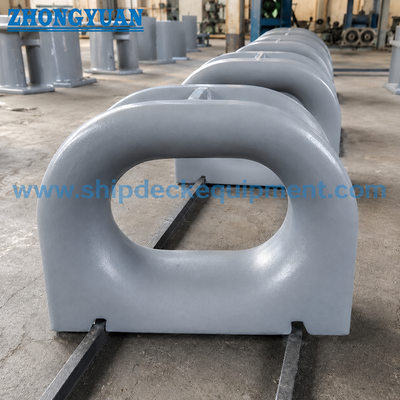

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: सही JIS F 2005 क्लोज्ड चॉक आकार का चयन कैसे किया जाना चाहिए?
A1: जहाज ड्राइंग, रस्सी के प्रकार और व्यास, उपलब्ध डेक स्थान, रस्सी लीड दिशा और स्थापना सुदृढीकरण के अनुसार नाममात्र आकार का चयन करें। संदर्भ रस्सी तालिका प्रारंभिक चयन के लिए है और वास्तविक मूरिंग व्यवस्था के विरुद्ध जांच की जानी चाहिए।
Q2: क्या यह उत्पाद डेक पर या बल्कहेड पर स्थापित है?
A2: यह पृष्ठ डेक-माउंटेड वेल्डेड JIS F 2005 क्लोज्ड चॉक के लिए है। यदि परियोजना को बल्कहेड-माउंटेड मूरिंग पाइप या बल्कहेड चॉक की आवश्यकता है, तो मानक, ड्राइंग और स्थापना संरचना की अलग से पुष्टि की जानी चाहिए।
Q3: कास्ट स्टील क्लोज्ड चॉक के लिए कौन से विनिर्माण विवरण महत्वपूर्ण हैं?
A3: महत्वपूर्ण बिंदुओं में कास्टिंग की सुदृढ़ता, चिकनी रस्सी-संपर्क फिनिशिंग, ड्रेन होल की सफाई, आयामी नियंत्रण, वेल्डिंग क्षेत्र के 50 मिमी के भीतर वेल्ड-निकट गुणवत्ता नियंत्रण, और परियोजना द्वारा आवश्यक प्रमाण पत्र या निरीक्षण दायरा शामिल है।
