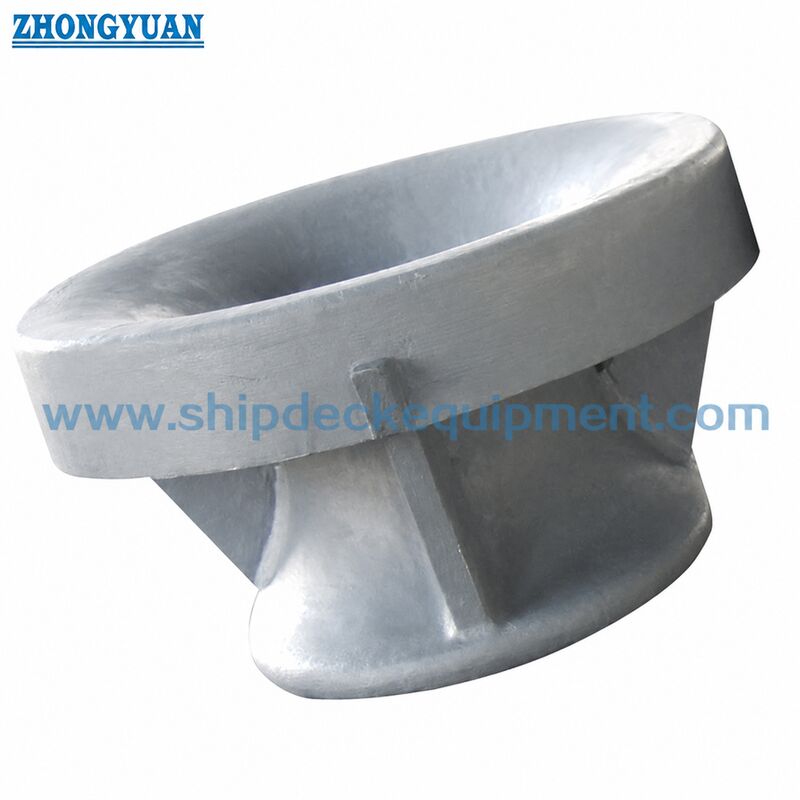

310 500 मिमी बुलवार्क-माउंटेड कास्ट स्टील पनामा चॉक JIS F 2017 प्रकार बीसी
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | जेआईएस एफ 2017-1982 | प्रकार: | ईसा पूर्व |
|---|---|---|---|
| एसडब्ल्यूएल: | 30-100t | सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते |
| वज़न: | 276 से 422 किग्रा | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | ||
| प्रमुखता देना: | कास्टिंग स्टील शिप मोरिंग उपकरण,पनामा चोक्स जहाज के लंगर लगाने के उपकरण |
||
उत्पाद विवरण
310–500 मिमी बल्वर्क-माउंटेड कास्ट स्टील पनामा चॉक | जहाज लंगर के लिए JIS F 2017 टाइप BC
उत्पाद अवलोकन
JIS F 2017 टाइप BC पनामा चॉक एक कास्ट स्टील बल्वर्क-माउंटेड लंगर चॉक है जिसका उपयोग जहाज-किनारे लंगर स्टेशनों के माध्यम से लंगर रस्सियों को निर्देशित करने के लिए किया जाता है। यह बल्वर्क पर स्थापित करने के लिए अभिप्रेत है, जहां चॉक बॉडी एक गोल रस्सी-संपर्क उद्घाटन प्रदान करती है और परियोजना ड्राइंग में दिखाए गए वेल्डेड कनेक्शन के माध्यम से लंगर लोड को प्रबलित जहाज संरचना में स्थानांतरित करती है।
टाइप BC का चयन तब किया जाना चाहिए जब परियोजना टाइप BP स्टील-प्लेट निर्मित संस्करण के बजाय कास्ट स्टील बल्वर्क पनामा चॉक निर्दिष्ट करती है। कोटेशन और उत्पादन पुष्टि के लिए, मुख्य बिंदु हैं नाममात्र का आकार, रस्सी मार्ग, डिजाइन लोड या संदर्भ SWL आवश्यकता, सामग्री, कोटिंग प्रणाली, बल्वर्क सुदृढीकरण, वेल्डिंग विवरण और आवश्यक प्रमाण पत्र का दायरा।
त्वरित विनिर्देश
• मानक: JIS F 2017-1982 → जहाज पनामा चॉक और आयामी जांच के लिए मानक संदर्भ।
• प्रकार: BC → कास्ट स्टील बल्वर्क-माउंटेड प्रकार, टाइप BP स्टील-प्लेट निर्मित निर्माण से भिन्न।
• नाममात्र आकार सीमा: 310 / 360 / 400 / 450 / 500 → लंगर व्यवस्था, रस्सी लीड और जहाज ड्राइंग के अनुसार चयनित।
• संदर्भ लोड जानकारी: आपूर्ति किए गए उत्पाद डेटा में दिखाया गया 30–100T → अंतिम SWL या डिजाइन लंगर लोड की पुष्टि परियोजना ड्राइंग, लंगर गणना और वर्ग आवश्यकता द्वारा की जानी चाहिए।
• मुख्य आयाम: L 310–500 मिमी, L2 731–940 मिमी, H2 684–700 मिमी → वेब ड्राइंग और स्थापना स्थान समीक्षा के लिए मुख्य आयाम।
• अनुमानित वजन: 276–422 किग्रा → हैंडलिंग, पैकिंग, माल ढुलाई अनुमान और स्थापना के दौरान शिपयार्ड लिफ्टिंग व्यवस्था के लिए उपयोगी।
• सामग्री विकल्प: कास्ट C-Mn स्टील या कास्ट स्टेनलेस स्टील → अंतिम ग्रेड और पता लगाने की क्षमता परियोजना विनिर्देश द्वारा पुष्टि की जानी है।
• सतह उपचार: सामान्य तैयारी के रूप में Sa2.5 + एपॉक्सी शॉप प्राइमर तक सैंडब्लास्टिंग → परियोजना आवश्यकता के अनुसार अंतिम कोटिंग प्रणाली और रंग।
मुख्य तकनीकी पैरामीटर
| नाममात्र आकार | L (मिमी) | L1 (मिमी) | L2 (मिमी) | L3 (मिमी) | D (मिमी) | H1 (मिमी) | H2 (मिमी) | H3 (मिमी) | T (मिमी) | अनुमानित वजन (किग्रा) |
| 310 | 310 | 212 | 731 | 652 | 38 | 212 | 684 | 462 | 32 | 276 |
| 360 | 360 | 214 | 788 | 704 | 40 | 211 | 688 | 464 | 34 | 305 |
| 400 | 400 | 216 | 832 | 750 | 44 | 216 | 692 | 470 | 36 | 344 |
| 450 | 450 | 218 | 886 | 802 | 46 | 218 | 696 | 474 | 38 | 385 |
| 500 | 500 | 220 | 940 | 854 | 48 | 220 | 700 | 478 | 40 | 422 |
चयन और पूछताछ गाइड
• चरण 1: मानक और प्रकार की पुष्टि करें → JIS F 2017 टाइप BC, कास्ट स्टील, बल्वर्क माउंटेड। टाइप BP फैब्रिकेटेड स्टील-प्लेट चॉक या डेक-माउंटेड प्रकारों के साथ मिश्रण न करें।
• चरण 2: नाममात्र आकार और रस्सी पथ की पुष्टि करें → जहाज लंगर व्यवस्था, लाइन लीड कोण और उपलब्ध बल्वर्क स्थान के अनुसार 310, 360, 400, 450 या 500 का चयन करें।
• चरण 3: लोड आधार की पुष्टि करें → SWL, डिजाइन लंगर लोड, रस्सी MBL या वर्ग-अनुमोदित लंगर गणना प्रदान करें यदि उपलब्ध हो; पुष्टि के बिना रस्सी तोड़ने वाले लोड को उत्पाद SWL के रूप में न मानें।
• चरण 4: सामग्री और कोटिंग की पुष्टि करें → कास्ट स्टील ग्रेड, स्टेनलेस विकल्प यदि आवश्यक हो, संक्षारण संरक्षण प्रणाली, प्राइमर/टॉप कोट रंग और निरीक्षण आवश्यकता।
• चरण 5: स्थापना जानकारी की पुष्टि करें → बल्वर्क संरचना, सुदृढीकरण, वेल्ड क्षेत्र, स्थापना ड्राइंग और किसी भी शिपयार्ड अनुमोदन की आवश्यकता।
• चरण 6: आदेश विवरण की पुष्टि करें → मात्रा, जहाज का प्रकार, वर्गीकरण समाज की आवश्यकता, वितरण गंतव्य, आवश्यक वितरण समय, पैकिंग आवश्यकता और ड्राइंग या फोटो यदि उपलब्ध हो।
संरचना
कास्ट स्टील चॉक बॉडी | गोल रस्सी-संपर्क उद्घाटन | बल्वर्क वेल्डेड कनेक्शन क्षेत्र | प्रबलित जहाज संरचना इंटरफ़ेस | सतह उपचार और निरीक्षण क्षेत्र
कास्टिंग, वेल्डिंग और इंजीनियरिंग लाभ
• एकीकृत कास्ट स्टील बॉडी बल्वर्क उद्घाटन के माध्यम से लंगर रस्सियों को निर्देशित करने के लिए एक निरंतर गोल रस्सी-संपर्क सतह बनाने में मदद करती है।
• टाइप BP फैब्रिकेटेड निर्माण की तुलना में, टाइप BC कास्टिंग अखंडता, रस्सी-संपर्क चिकनाई और कास्टिंग सतह निरीक्षण पर अधिक ध्यान केंद्रित करता है।
• गोल संपर्क ज्यामिति चॉक के माध्यम से लंगर लाइन की दिशा बदलने पर स्थानीय रस्सी घर्षण को कम करने में मदद करती है।
• बल्वर्क कनेक्शन के पास वेल्ड क्षेत्र की सावधानीपूर्वक जांच की जानी चाहिए; पतवार या बल्वर्क वेल्डिंग क्षेत्र के करीब 50 मिमी की सीमा वेल्डिंग गुणवत्ता को प्रभावित करने वाले दोषों से मुक्त होनी चाहिए।
• लकड़ी के पैटर्न कास्टिंग या खोई हुई फोम कास्टिंग का चयन आकार, मात्रा और फाउंड्री व्यवस्था के अनुसार किया जा सकता है, जो अंतिम इंजीनियरिंग पुष्टि के अधीन है।
• शिपयार्ड, डिजाइनर या वर्गीकरण समाज द्वारा आवश्यक होने पर परिमित तत्व समीक्षा या परियोजना-विशिष्ट शक्ति जांच की व्यवस्था की जा सकती है।
• समुद्री वातावरण, मालिक के विनिर्देश और निरीक्षण के दायरे के अनुसार कोटिंग तैयारी को समायोजित किया जा सकता है।
कस्टम विशेषताएँ
• उत्पाद मानक: JIS F 2017-1982 → जहाजों पर उपयोग किए जाने वाले पनामा चॉक के लिए आयामी और संरचनात्मक संदर्भ।
• प्रकार: BC → जहाज लंगर रस्सी मार्गदर्शन के लिए कास्ट स्टील बल्वर्क-माउंटेड चॉक।
• टाइप BP से अंतर: स्टील-प्लेट फैब्रिकेटेड बॉडी के बजाय कास्ट स्टील बॉडी → चयन निर्दिष्ट परियोजना प्रकार का पालन करना चाहिए।
• स्थापना स्थिति: बल्वर्क → जहाज-किनारे लंगर रस्सी मार्ग और प्रबलित संरचना से वेल्डेड कनेक्शन के लिए अभिप्रेत है।
• सामग्री विकल्प: कास्ट C-Mn स्टील / कास्ट स्टेनलेस स्टील → ताकत, संक्षारण प्रतिरोध और परियोजना विनिर्देश के अनुसार चयनित।
• कोटिंग विकल्प: Sa2.5 + एपॉक्सी शॉप प्राइमर या परियोजना कोटिंग प्रणाली → उत्पादन से पहले अंतिम पेंट प्रणाली की पुष्टि की जानी है।
• प्रमाण पत्र विकल्प: निर्माता परीक्षण प्रमाण पत्र या वर्गीकरण प्रमाण पत्र → परियोजना आवश्यकता के अनुसार उपलब्ध है और वर्ग अनुमोदन के दायरे के अधीन है।
यह कैसे काम करता है
लंगर रस्सी बल्वर्क पनामा चॉक में प्रवेश करती है → गोल कास्ट स्टील संपर्क सतह रस्सी का मार्गदर्शन करती है → चिकनी संपर्क ज्यामिति द्वारा रस्सी का घर्षण कम हो जाता है → लंगर लोड कास्ट चॉक बॉडी से गुजरता है → वेल्डेड कनेक्शन लोड को प्रबलित बल्वर्क संरचना में स्थानांतरित करता है।
अनुप्रयोग
थोक वाहक | टैंकर | कंटेनर जहाज | सामान्य कार्गो जहाज | अपतटीय सेवा जहाज | वर्कबोट | जहाज मरम्मत और प्रतिस्थापन परियोजनाएं | पनामा नहर लंगर व्यवस्था
प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।
वर्गीकरण प्रमाण पत्र, सामग्री प्रमाण पत्र, निरीक्षण रिकॉर्ड और कोटिंग दस्तावेज परियोजना आवश्यकता, सामग्री पता लगाने की क्षमता, निरीक्षण के दायरे और वर्गीकरण समाज के अनुमोदन के अनुसार व्यवस्थित किए जा सकते हैं। कोटेशन से पहले प्रमाण पत्र के दायरे की पुष्टि की जानी चाहिए।

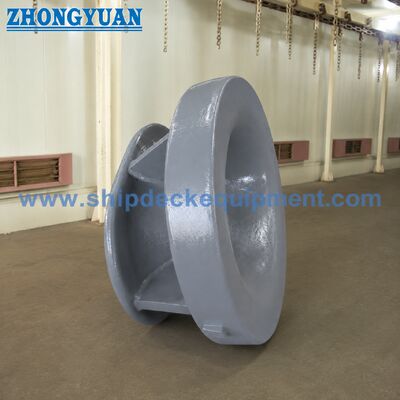

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: JIS F 2017 टाइप BC और टाइप BP पनामा चॉक के बीच मुख्य अंतर क्या है?
टाइप BC एक कास्ट स्टील बल्वर्क-माउंटेड पनामा चॉक है। टाइप BP एक स्टील-प्लेट फैब्रिकेटेड बल्वर्क-माउंटेड पनामा चॉक है। उनके निर्माण के तरीके अलग-अलग हैं और जब जहाज ड्राइंग एक निश्चित JIS F 2017 प्रकार निर्दिष्ट करती है तो उन्हें मिश्रित नहीं किया जाना चाहिए।
Q2: क्या टाइप BC चॉक को वर्गीकरण प्रमाण पत्र के साथ आपूर्ति की जा सकती है?
हाँ। परियोजना आवश्यकता के अनुसार एक वर्गीकरण प्रमाण पत्र या निर्माता परीक्षण प्रमाण पत्र की व्यवस्था की जा सकती है। सटीक दायरे की पुष्टि कोटेशन से पहले की जानी चाहिए क्योंकि यह सामग्री पता लगाने की क्षमता, निरीक्षण, परीक्षण, लीड समय और लागत को प्रभावित करता है।
Q3: आदेश देने से पहले क्या पुष्टि की जानी चाहिए?
कृपया JIS F 2017 टाइप BC, नाममात्र आकार, SWL या डिजाइन लंगर लोड, सामग्री ग्रेड, सतह उपचार, मात्रा, बल्वर्क स्थापना ड्राइंग, वर्गीकरण समाज की आवश्यकता, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें।
