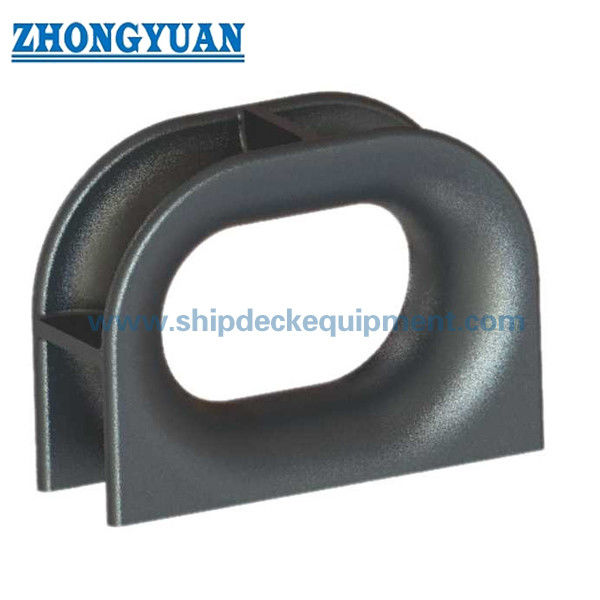

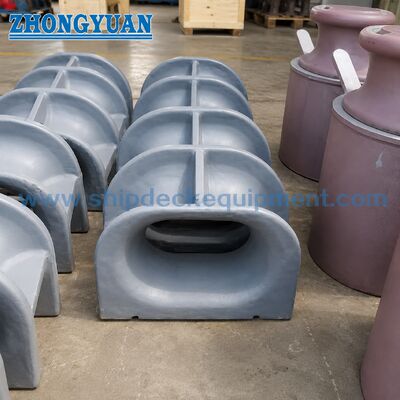

JIS F 2017-1982 टाइप एसी डेक माउंटेड कास्टिंग स्टील पनामा चॉक्स शिप मूरिंग उपकरण

डेक पर लगे कास्ट स्टील पनामा चॉक जेआईएस एफ 2017 टाइप एसी

उत्पाद अवलोकन

जेआईएस एफ 2017-1982 टाइप एसी पनामा चॉक एक डेक माउंटेड कास्ट स्टील मूरिंग चॉक है जिसका उपयोग मूरिंग रस्सियों का मार्गदर्शन करने और मूरिंग लोड को इसके कास्ट स्टील बॉडी और वेल्डेड कनेक्शन के माध्यम से प्रबलित डेक संरचना में स्थानांतरित करने के लिए किया जाता है। टाइप एसी, टाइप एपी निर्मित डेक-माउंटेड संस्करण और टाइप बीसी/बीपी बुलवार्क-माउंटेड संस्करणों से भिन्न है। यह पृष्ठ केवल टाइप एसी कास्ट स्टील डेक-माउंटेड संरचना पर केंद्रित है।

खरीद और इंजीनियरिंग समीक्षा के लिए, टाइप एसी चॉक का चयन नाममात्र आकार, डेक स्थापना स्थिति, रस्सी व्यवस्था, सामग्री, सतह उपचार और आवश्यक निरीक्षण दस्तावेज द्वारा किया जाना चाहिए। रस्सी के घर्षण को कम करने के लिए चिकनी कास्ट रस्सी-संपर्क सतह महत्वपूर्ण है, जबकि कास्टिंग की गुणवत्ता, वेल्ड-ज़ोन की स्थिति और डेक सुदृढीकरण की पुष्टि परियोजना ड्राइंग और वर्ग की आवश्यकता के अनुसार की जानी चाहिए।

त्वरित विशिष्टताएँ

• मानक: JIS F 2017-1982 - जहाज लंगर उपकरण के लिए मानकीकृत पनामा चॉक संरचना।
• प्रकार: एसी - डेक माउंटेड, कास्ट स्टील पनामा चॉक।
• नाममात्र आकार: 310 / 360 / 400 / 450 / 500 - परियोजना चयन के लिए पांच मानक आकार।
• संदर्भ एसडब्ल्यूएल रेंज: 30-100टी - परियोजना ड्राइंग, जहाज संरचना और वर्ग अनुमोदन दायरे द्वारा पुष्टि की जानी है।
• सामग्री विकल्प: सी-एमएन स्टील की ढलाई, कम तापमान या बर्फ-श्रेणी की परियोजनाओं के लिए स्टेनलेस स्टील और विशेष स्टील की ढलाई, मानक और परियोजना की आवश्यकता के अधीन।
• वजन सीमा: जेआईएस एफ 2017 टाइप एसी मानक तालिका के अनुसार 253-395 किलोग्राम - कोटेशन, हैंडलिंग और माल ढुलाई अनुमान के लिए उपयोगी।
• सतह का उपचार: ऑर्डर की आवश्यकता के अनुसार एपॉक्सी शॉप प्राइमर, पॉलिश स्टेनलेस स्टील या अनुकूलित समुद्री कोटिंग सिस्टम के साथ Sa2.5 तक सैंडब्लास्टिंग।
• स्थापना: डेक पर स्थापित और प्रबलित डेक संरचना पर वेल्डेड - डेक नींव और वेल्डिंग विवरण की पुष्टि शिपयार्ड या डिजाइनर द्वारा की जानी चाहिए।

मुख्य तकनीकी पैरामीटर

चयन एवं पूछताछ गाइड

चरण 1: मानक और प्रकार की पुष्टि करें - जेआईएस एफ 2017-1982 प्रकार एसी, डेक माउंटेड और कास्ट स्टील।

चरण 2: नाममात्र आकार की पुष्टि करें - 310 / 360 / 400 / 450 / 500, या आकार मिलान के लिए शिपयार्ड ड्राइंग भेजें।

चरण 3: लोड आधार की पुष्टि करें - प्रोजेक्ट एसडब्ल्यूएल / डिज़ाइन लोड, मूरिंग व्यवस्था और डेक सुदृढीकरण आवश्यकता।

चरण 4: सामग्री और कास्टिंग आवश्यकता की पुष्टि करें - कम तापमान / बर्फ-श्रेणी परियोजना के लिए सी-एमएन कास्ट स्टील, स्टेनलेस स्टील या विशेष स्टील, मानक और परियोजना की आवश्यकता के अधीन।

चरण 5: सतह के उपचार की पुष्टि करें - Sa2.5 ब्लास्टिंग, एपॉक्सी शॉप प्राइमर, समुद्री कोटिंग सिस्टम, पॉलिश स्टेनलेस स्टील या प्रोजेक्ट कोटिंग विनिर्देश।

चरण 6: प्रमाणपत्र, मात्रा, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय और क्या इंस्टॉलेशन ड्राइंग या मौजूदा उत्पाद फोटो उपलब्ध है, इसकी पुष्टि करें।

संरचना

कास्ट स्टील बॉडी | चिकनी रस्सी-संपर्क उद्घाटन | डेक पर लगा आधार | वेल्डेड कनेक्शन क्षेत्र | प्रबलित डेक फाउंडेशन | समुद्री कोटिंग प्रणाली

कास्टिंग, वेल्डिंग और इंजीनियरिंग लाभ

• टाइप एसी एक कास्ट स्टील बॉडी का उपयोग करता है, जो फैब्रिकेटेड स्टील-प्लेट टाइप एपी संरचना से अलग है।
• मूरिंग ऑपरेशन के दौरान घर्षण को कम करने में मदद के लिए रस्सी-संपर्क सतह चिकनी और ठीक से तैयार होनी चाहिए।
• लकड़ी के पैटर्न और खोई हुई फोम कास्टिंग प्रक्रियाओं का उपयोग फाउंड्री क्षमता और परियोजना की आवश्यकता के अनुसार किया जा सकता है।
• वेल्डिंग की गुणवत्ता को प्रभावित करने वाले कास्टिंग दोषों को नियंत्रित किया जाना चाहिए, विशेष रूप से चॉक बॉडी और जहाज संरचना के बीच वेल्डिंग क्षेत्र के 50 मिमी के भीतर।
• अनुमोदित परियोजना ड्राइंग के अनुसार डेक सुदृढीकरण, वेल्डिंग विवरण और लोड दिशा की समीक्षा की जानी चाहिए।
• जब परियोजना को अतिरिक्त इंजीनियरिंग सत्यापन की आवश्यकता होती है तो परिमित तत्व शक्ति गणना और संरचनात्मक अनुकूलन की व्यवस्था की जा सकती है।
• सतह की तैयारी और समुद्री कोटिंग को पोत के वातावरण, कोटिंग विनिर्देश और वर्ग की आवश्यकता के अनुसार समायोजित किया जा सकता है।

कस्टम विशेषताएँ

• उत्पाद प्रकार: एसी पनामा चॉक - डेक पर लगे कास्ट स्टील मूरिंग चॉक।
• मानक: JIS F 2017-1982 - उपयुक्त जब प्रोजेक्ट जापानी मानक पनामा चॉक्स निर्दिष्ट करता है।
• स्थापना: डेक पर चढ़ाया गया और जहाज संरचना में वेल्ड किया गया - डेक नींव के माध्यम से रस्सी के मार्ग और लोड स्थानांतरण के लिए इरादा।
• निर्माण: कास्ट स्टील बॉडी - फैब्रिकेटेड टाइप एपी संरचना से अलग।
• रस्सी संपर्क सतह: चिकना गोल उद्घाटन - मार्गदर्शन और लोड स्थानांतरण के दौरान मूरिंग रस्सी की रक्षा करने में मदद करता है।
• इंजीनियरिंग जांच: आवश्यकता पड़ने पर एफईए ताकत की समीक्षा उपलब्ध है - परियोजना और वर्ग की आवश्यकता के अनुसार अंतिम दायरा।
• निरीक्षण: दृश्य, आयामी और दस्तावेज़ीकरण जाँच - आदेश और प्रमाणपत्र आवश्यकता के अनुसार अंतिम निरीक्षण दायरा।

यह काम किस प्रकार करता है

मूरिंग रस्सी डेक चॉक के पास पहुंचती है → चिकनी कास्ट ओपनिंग रस्सी का मार्गदर्शन करती है → मूरिंग लोड को कास्ट स्टील बॉडी के माध्यम से स्थानांतरित किया जाता है → लोड को अनुमोदित वेल्डेड कनेक्शन के माध्यम से प्रबलित डेक संरचना में ले जाया जाता है।

अनुप्रयोग

मालवाहक जहाज | टैंकर | थोक वाहक | वर्कबोट्स | बजरे | जहाज निर्माण परियोजनाएँ | जहाज़ की मरम्मत एवं प्रतिस्थापन | डेक मूरिंग स्टेशन

प्रमाणपत्र और लाभ

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

वर्गीकरण प्रमाणपत्र, सामग्री प्रमाणपत्र, निरीक्षण रिकॉर्ड, कोटिंग दस्तावेज़ और इंजीनियरिंग गणना परियोजना की आवश्यकता के अनुसार और वर्ग अनुमोदन दायरे के अधीन आपूर्ति की जा सकती है।

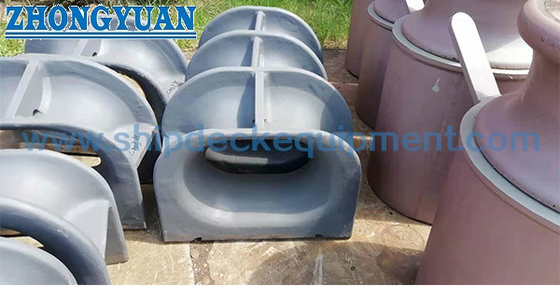

ड्राइंग एवं तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: JIS F 2017 टाइप AC और टाइप AP पनामा चॉक के बीच क्या अंतर है?

टाइप एसी एक कास्ट स्टील डेक माउंटेड पनामा चॉक है, जबकि टाइप एपी एक फैब्रिकेटेड स्टील-प्लेट डेक माउंटेड संस्करण है। जब प्रोजेक्ट एक निश्चित मानक प्रकार निर्दिष्ट करता है तो उन्हें मिश्रित नहीं किया जाना चाहिए।

Q2: क्या टाइप एसी की आपूर्ति स्टेनलेस स्टील या कम तापमान वाले स्टील के साथ की जा सकती है?

कम तापमान या बर्फ-श्रेणी की परियोजनाओं के लिए स्टेनलेस स्टील और विशेष स्टील पर विचार किया जा सकता है, जो मानक प्रयोज्यता, परियोजना विनिर्देश और ऑर्डर से पहले पुष्टि के अधीन है।

Q3: उद्धरण के लिए कौन सी जानकारी आवश्यक है?

कृपया मानक और प्रकार, नाममात्र आकार, मात्रा, सामग्री, सतह उपचार, प्रमाण पत्र की आवश्यकता, वितरण गंतव्य, आवश्यक वितरण समय और यदि उपलब्ध हो तो कोई इंस्टॉलेशन ड्राइंग या मौजूदा उत्पाद फोटो प्रदान करें।
