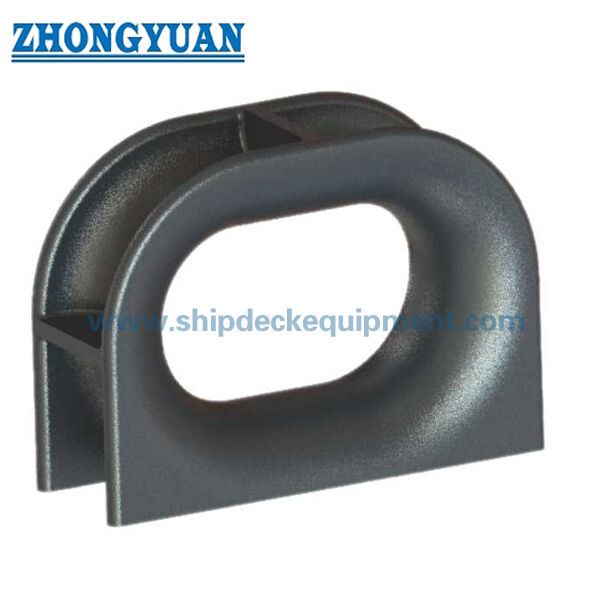

डेक-माउंटेड कास्ट स्टील पनामा चॉक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | जेआईएस एफ 2017-1982 | प्रकार: | ए.सी |
|---|---|---|---|
| एसडब्ल्यूएल रेंज: | 30-100t | सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते |
| वज़न: | 184 से 422 किग्रा | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, रीना, आईआरएस | ||
| प्रमुखता देना: | कास्टिंग स्टील पनामा चॉक,पोत के लंगर लगाने के उपकरण पनामा चॉक |
||
उत्पाद विवरण
310–500 मिमी डेक-माउंटेड कास्ट स्टील पनामा चॉक | JIS F 2017-1982 टाइप AC जहाज लंगर के लिए
उत्पाद अवलोकन
JIS F 2017-1982 टाइप AC पनामा चॉक एक डेक-माउंटेड कास्ट स्टील लंगर चॉक है जिसका उपयोग लंगर रस्सियों को निर्देशित करने और लंगर भार को इसके कास्ट स्टील बॉडी और वेल्डेड कनेक्शन के माध्यम से प्रबलित डेक संरचना में स्थानांतरित करने के लिए किया जाता है। टाइप AC, टाइप AP फैब्रिकेटेड डेक-माउंटेड संस्करण और टाइप BC / BP बुल्वर्क-माउंटेड संस्करणों से भिन्न है। यह पृष्ठ केवल टाइप AC कास्ट स्टील डेक-माउंटेड संरचना पर केंद्रित है।
खरीद और इंजीनियरिंग समीक्षा के लिए, टाइप AC चॉक को नाममात्र आकार, डेक स्थापना स्थिति, रस्सी व्यवस्था, सामग्री, सतह उपचार और आवश्यक निरीक्षण दस्तावेज द्वारा चुना जाना चाहिए। चिकनी कास्ट रस्सी-संपर्क सतह रस्सी घर्षण को कम करने के लिए महत्वपूर्ण है, जबकि कास्टिंग गुणवत्ता, वेल्ड-ज़ोन की स्थिति और डेक सुदृढीकरण को परियोजना ड्राइंग और वर्ग आवश्यकता के अनुसार पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- मानक: JIS F 2017-1982 — जहाज लंगर उपकरण के लिए मानकीकृत पनामा चॉक संरचना।
- प्रकार: AC — डेक माउंटेड, कास्ट स्टील पनामा चॉक।
- नाममात्र आकार: 310 / 360 / 400 / 450 / 500 — परियोजना चयन के लिए पांच मानक आकार।
- संदर्भ SWL रेंज: 30–100T — परियोजना ड्राइंग, जहाज संरचना और वर्ग अनुमोदन दायरे द्वारा पुष्टि की जानी है।
- सामग्री विकल्प: कास्टिंग C-Mn स्टील, कास्टिंग स्टेनलेस स्टील और कम तापमान या बर्फ-वर्ग परियोजनाओं के लिए विशेष स्टील, मानक और परियोजना आवश्यकता के अधीन।
- वजन रेंज: 253–395 किग्रा JIS F 2017 टाइप AC मानक तालिका के अनुसार — कोटेशन, हैंडलिंग और माल ढुलाई अनुमान के लिए उपयोगी।
- सतह उपचार: Sa2.5 के साथ सैंडब्लास्टिंग एपॉक्सी शॉप प्राइमर के साथ, पॉलिश स्टेनलेस स्टील या ऑर्डर आवश्यकता के अनुसार अनुकूलित समुद्री कोटिंग सिस्टम।
- स्थापना: डेक माउंटेड और प्रबलित डेक संरचना में वेल्डेड — डेक फाउंडेशन और वेल्डिंग विवरण शिपयार्ड या डिजाइनर द्वारा पुष्टि की जानी चाहिए।
मुख्य तकनीकी पैरामीटर
| नाममात्र आकार | L | L1 | L2 | L3 | L4 | L5 | D | H1 | H2 | H3 | R1 | R2 | R3 | R4 | R5 | K | T | वजन किग्रा |
| 310 | 310 | 199 | 105 | 310 | 708 | 652 | 38 | 639 | 541 | 199 | 329 | 231 | 140 | 142 | 195 | 15 | 32 | 253 |
| 360 | 360 | 200 | 130 | 360 | 760 | 704 | 40 | 640 | 542 | 200 | 330 | 232 | 138 | 140 | 192 | 15 | 34 | 289 |
| 400 | 400 | 202 | 150 | 400 | 804 | 750 | 44 | 642 | 545 | 202 | 332 | 235 | 134 | 136 | 185 | 20 | 36 | 323 |
| 450 | 450 | 203 | 175 | 450 | 856 | 802 | 46 | 643 | 547 | 203 | 333 | 237 | 132 | 134 | 182 | 20 | 38 | 351 |
| 500 | 500 | 204 | 200 | 500 | 908 | 854 | 48 | 644 | 549 | 204 | 334 | 239 | 130 | 132 | 180 | 20 | 40 | 395 |
चयन और पूछताछ गाइड
चरण 1: मानक और प्रकार की पुष्टि करें — JIS F 2017-1982 टाइप AC, डेक माउंटेड और कास्ट स्टील।
चरण 2: नाममात्र आकार की पुष्टि करें — 310 / 360 / 400 / 450 / 500, या आकार मिलान के लिए शिपयार्ड ड्राइंग भेजें।
चरण 3: लोड आधार की पुष्टि करें — परियोजना SWL / डिजाइन लोड, लंगर व्यवस्था और डेक सुदृढीकरण आवश्यकता।
चरण 4: सामग्री और कास्टिंग आवश्यकता की पुष्टि करें — C-Mn कास्ट स्टील, स्टेनलेस स्टील या कम तापमान / बर्फ-वर्ग परियोजना के लिए विशेष स्टील, मानक और परियोजना आवश्यकता के अधीन।
चरण 5: सतह उपचार की पुष्टि करें — Sa2.5 ब्लास्टिंग, एपॉक्सी शॉप प्राइमर, समुद्री कोटिंग सिस्टम, पॉलिश स्टेनलेस स्टील या परियोजना कोटिंग विनिर्देश।
चरण 6: प्रमाण पत्र, मात्रा, वितरण गंतव्य, आवश्यक वितरण समय और क्या स्थापना ड्राइंग या मौजूदा उत्पाद फोटो उपलब्ध है, इसकी पुष्टि करें।
संरचना
कास्ट स्टील बॉडी | चिकना रस्सी-संपर्क उद्घाटन | डेक माउंटेड बेस | वेल्डेड कनेक्शन क्षेत्र | प्रबलित डेक फाउंडेशन | समुद्री कोटिंग सिस्टम
कास्टिंग, वेल्डिंग और इंजीनियरिंग लाभ
- टाइप AC एक कास्ट स्टील बॉडी का उपयोग करता है, जो फैब्रिकेटेड स्टील-प्लेट टाइप AP संरचना से भिन्न है।
- लंगर संचालन के दौरान घर्षण को कम करने में मदद करने के लिए रस्सी-संपर्क सतह चिकनी और ठीक से समाप्त होनी चाहिए।
- फाउंड्री क्षमता और परियोजना आवश्यकता के अनुसार लकड़ी के पैटर्न और खोए हुए फोम कास्टिंग प्रक्रियाओं का उपयोग किया जा सकता है।
- कास्टिंग दोष जो वेल्डिंग गुणवत्ता को प्रभावित कर सकते हैं, उन्हें नियंत्रित किया जाना चाहिए, विशेष रूप से चॉक बॉडी और जहाज संरचना के बीच वेल्डिंग क्षेत्र के 50 मिमी के भीतर।
- डेक सुदृढीकरण, वेल्डिंग विवरण और लोड दिशा को स्वीकृत परियोजना ड्राइंग के अनुसार समीक्षा की जानी चाहिए।
- परियोजना को अतिरिक्त इंजीनियरिंग सत्यापन की आवश्यकता होने पर परिमित तत्व शक्ति गणना और संरचनात्मक अनुकूलन की व्यवस्था की जा सकती है।
- सतह की तैयारी और समुद्री कोटिंग को जहाज के वातावरण, कोटिंग विनिर्देश और वर्ग आवश्यकता के अनुसार समायोजित किया जा सकता है।
कस्टम विशेषताएँ
- उत्पाद प्रकार: टाइप AC पनामा चॉक — डेक माउंटेड कास्ट स्टील लंगर चॉक।
- मानक: JIS F 2017-1982 — जब परियोजना जापानी मानक पनामा चॉक निर्दिष्ट करती है तो उपयुक्त।
- स्थापना: डेक माउंटेड और जहाज संरचना में वेल्डेड — डेक फाउंडेशन के माध्यम से लंगर रस्सी मार्ग और लोड ट्रांसफर के लिए अभिप्रेत।
- निर्माण: कास्ट स्टील बॉडी — फैब्रिकेटेड टाइप AP संरचना से भिन्न।
- रस्सी संपर्क सतह: चिकना गोल उद्घाटन — लंगर रस्सी को मार्गदर्शन और लोड ट्रांसफर के दौरान बचाने में मदद करता है।
- इंजीनियरिंग जांच: FEA शक्ति समीक्षा उपलब्ध है जब आवश्यक हो — परियोजना और वर्ग आवश्यकता के अनुसार अंतिम दायरा।
- निरीक्षण: दृश्य, आयामी और प्रलेखन जांच — ऑर्डर और प्रमाण पत्र आवश्यकता के अनुसार अंतिम निरीक्षण दायरा।
यह कैसे काम करता है
लंगर रस्सी डेक चॉक तक पहुंचती है → चिकना कास्ट उद्घाटन रस्सी का मार्गदर्शन करता है → लंगर भार कास्ट स्टील बॉडी के माध्यम से स्थानांतरित होता है → भार अनुमोदित वेल्डेड कनेक्शन के माध्यम से प्रबलित डेक संरचना में ले जाया जाता है।
अनुप्रयोग
मालवाहक जहाज | टैंकर | बल्क कैरियर | वर्कबोट | बजरा | जहाज निर्माण परियोजनाएं | जहाज की मरम्मत और प्रतिस्थापन | डेक लंगर स्टेशन
प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।
वर्गीकरण प्रमाण पत्र, सामग्री प्रमाण पत्र, निरीक्षण रिकॉर्ड, कोटिंग दस्तावेज और इंजीनियरिंग गणना परियोजना आवश्यकता के अनुसार और वर्ग अनुमोदन दायरे के अधीन आपूर्ति की जा सकती है।

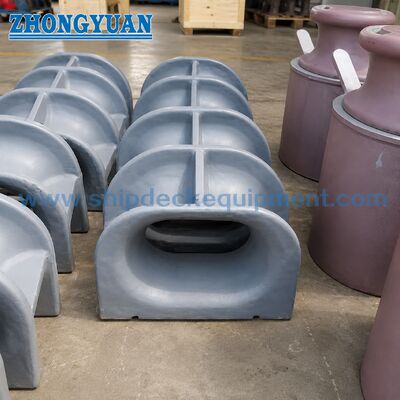

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: JIS F 2017 टाइप AC और टाइप AP पनामा चॉक के बीच क्या अंतर है?
टाइप AC एक कास्ट स्टील डेक माउंटेड पनामा चॉक है, जबकि टाइप AP एक फैब्रिकेटेड स्टील-प्लेट डेक माउंटेड संस्करण है। जब परियोजना एक निश्चित मानक प्रकार निर्दिष्ट करती है तो उन्हें मिश्रित नहीं किया जाना चाहिए।
Q2: क्या टाइप AC को स्टेनलेस स्टील या कम तापमान वाले स्टील के साथ आपूर्ति की जा सकती है?
स्टेनलेस स्टील और कम तापमान या बर्फ-वर्ग परियोजनाओं के लिए विशेष स्टील पर विचार किया जा सकता है, जो मानक प्रयोज्यता, परियोजना विनिर्देश और ऑर्डर से पहले पुष्टि के अधीन है।
Q3: कोटेशन के लिए क्या जानकारी आवश्यक है?
कृपया मानक और प्रकार, नाममात्र आकार, मात्रा, सामग्री, सतह उपचार, प्रमाण पत्र आवश्यकता, वितरण गंतव्य, आवश्यक वितरण समय, और यदि उपलब्ध हो तो कोई भी स्थापना ड्राइंग या मौजूदा उत्पाद फोटो प्रदान करें।
