150–350 मिमी वेल्डेड स्टील पाइप क्रॉस बिट | जहाज लंगर के लिए जेआईएस एफ 2804-1976
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | जेआईएस एफ 2804-1976 | नाममात्र व्यास: | 150 से 350 मिमी |
|---|---|---|---|
| तकनीकी मानक: | GB 10106-88 और JIS F2804-76 | सामग्री: | हल्का स्टील; स्टेनलेस स्टील |
| वज़न: | 33 से 186 किग्रा | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | JIS F 2804-1976 शिप क्रॉस बिट,माइल्ड स्टील शिप क्रॉस बिट्स,स्टेनलेस स्टील शिप क्रॉस बिट |
||
उत्पाद विवरण
150–350 मिमी वेल्डेड स्टील पाइप क्रॉस बिट्ट | जेआईएस एफ 2804-1976 जहाज लंगर के लिए
उत्पाद अवलोकन
स्टील पाइप से बना समुद्री क्रॉस बिट्ट, जेआईएस एफ 2804-1976 पर आधारित एक डेक वेल्डेड लंगर फिटिंग है। यह जहाज की लंगर रस्सियों के लिए एक स्पष्ट रस्सी लीड और होल्डिंग पॉइंट प्रदान करने के लिए एक ऊर्ध्वाधर मुख्य पाइप और एक क्षैतिज क्रॉस पाइप का उपयोग करता है। उत्पाद को सामान्यतः लंगर डेक पर स्थापित किया जाता है और इसे जहाज की लंगर व्यवस्था, रस्सी व्यास, डेक सुदृढीकरण, वेल्डिंग विनिर्देश, कोटिंग सिस्टम और निरीक्षण आवश्यकता के साथ मिलकर चुना जाना चाहिए।
इस पाइप से बने संस्करण के लिए, निर्माण का मुख्य ध्यान वेल्डेड पाइप असेंबली है। डेक कनेक्शन को परियोजना वेल्डिंग प्रक्रिया के अनुसार डीप-पेनेट्रेशन ग्रूव वेल्डिंग के लिए बेवल किनारों के साथ तैयार किया जाना चाहिए। क्षैतिज पाइप और ऊर्ध्वाधर मुख्य पाइप को भी बेवल-तैयार वेल्डेड जोड़ों के साथ इकट्ठा किया जाता है। प्लेट-रोल्ड पाइप निर्माण की तुलना में, सीमलेस या वेल्डेड स्टील पाइप बेहतर गोलता प्रदान कर सकता है; यदि रस्सी-संपर्क क्षेत्र में एक निर्मित सीम मौजूद है, तो स्थानीय रस्सी क्षति को कम करने के लिए इसे चिकना किया जाना चाहिए और पीसा जाना चाहिए।
त्वरित विनिर्देश
• उत्पाद प्रकार: स्टील पाइप से बना समुद्री क्रॉस बिट्ट → रस्सी पकड़ने और दिशा नियंत्रण के लिए डेक लंगर फिटिंग।
• मानक: जेआईएस एफ 2804-1976 → नाममात्र व्यास, आयाम, वजन और लागू तार रस्सी व्यास के लिए संदर्भ।
• नाममात्र व्यास सीमा: 150 से 350 मिमी → आपूर्ति की गई तालिका में छोटे और मध्यम जहाज लंगर डेक व्यवस्थाओं को कवर करता है।
• निर्माण: ऊर्ध्वाधर मुख्य पाइप + क्षैतिज क्रॉस पाइप → वेल्डेड पाइप असेंबली के साथ क्रॉस-प्रकार की रस्सी पकड़ने वाली ज्यामिति।
• वेल्डिंग फोकस: बेवल-तैयार डेक जोड़ और पाइप-टू-पाइप जोड़ → स्वीकृत WPS या परियोजना आवश्यकता के अनुसार डीप-पेनेट्रेशन वेल्डिंग का समर्थन करता है।
• रस्सी सुरक्षा फोकस: स्टील पाइप गोलता और चिकनाई से पीसे गए वेल्ड सीम → तेज स्थानीय संपर्क और रस्सी घिसाव को कम करने में मदद करता है।
• वजन सीमा: 33 से 186 किग्रा → हैंडलिंग, डेक स्थापना योजना, पैकिंग और माल ढुलाई अनुमान के लिए उपयोगी।
• सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वेनाइज्ड, पॉलिश स्टेनलेस स्टील, या अनुकूलित फिनिश → अंतिम प्रणाली जहाज विनिर्देश का पालन करनी चाहिए।
मुख्य तकनीकी पैरामीटर
जेआईएस एफ 2804-1976 स्टील पाइप से बने समुद्री क्रॉस बिट्ट के लिए मुख्य वेबपेज पैरामीटर। आयाम मिमी में हैं जब तक कि अन्यथा न कहा गया हो। रस्सी व्यास आपूर्ति की गई तालिका से संदर्भ तार रस्सी व्यास है और इसे SWL या MBL के रूप में नहीं पढ़ा जाना चाहिए।
| नाममात्र व्यास (मिमी) | आयाम (मिमी) |
तार रस्सी व्यास (मिमी) |
|||||||
| एच | एच | बी | डी | डी1 | डी2 | डी3 | वजन (किग्रा) | ||
| 150 | 480 | 280 | 460 | 165 | 114 | 206 | 158 | 33 | 16 |
| 200 | 560 | 320 | 520 | 216 | 165 | 256 | 206 | 60 | 22 |
| 250 | 640 | 360 | 610 | 267 | 216 | 308 | 256 | 102 | 28 |
| 300 | 680 | 380 | 660 | 318 | 267 | 360 | 308 | 154 | 34 |
| 350 | 720 | 420 | 720 | 355 | 267 | 400 | 312 | 186 | 38 |
चयन और पूछताछ गाइड
चरण 1: जेआईएस एफ 2804-1976 स्टील पाइप से बने क्रॉस बिट्ट और नाममात्र व्यास 150 से 350 की पुष्टि जहाज ड्राइंग के अनुसार करें।
चरण 2: लंगर व्यवस्था, रस्सी व्यास, रस्सी लीड दिशा, डेक स्थापना स्थिति की पुष्टि करें, और क्या ऑर्डर नया निर्माण या प्रतिस्थापन के लिए है।
चरण 3: डेक वेल्डिंग इंटरफ़ेस, बेवल तैयारी, डेक सुदृढीकरण, और किसी भी शिपयार्ड वेल्डिंग या एनडीटी आवश्यकता की पुष्टि करें।
चरण 4: सामग्री आवश्यकता की पुष्टि करें: माइल्ड स्टील पाइप, स्टेनलेस स्टील पाइप, या अन्य परियोजना-आवश्यक ग्रेड; यदि निर्दिष्ट हो तो पाइप की दीवार की मोटाई या पाइप शेड्यूल की भी पुष्टि करें।
चरण 5: सतह उपचार की पुष्टि करें: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, अंतिम पेंट, गैल्वेनाइज्ड फिनिश, मिरर / साटन पॉलिश स्टेनलेस स्टील, या अनुकूलित फिनिश।
चरण 6: कोटेशन से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, गवाह निरीक्षण, या परियोजना आवश्यकता के अनुसार वर्ग अनुमोदन।
चरण 7: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, जीए / स्थापना ड्राइंग, और यदि उपलब्ध हो तो संदर्भ तस्वीरें प्रदान करें।
संरचना
स्टील पाइप ऊर्ध्वाधर मुख्य पोस्ट | क्षैतिज क्रॉस पाइप | बेवल-तैयार पाइप इंटरसेक्शन वेल्ड | डेक वेल्डेड बेस इंटरफ़ेस | चिकनी रस्सी-संपर्क सतह | पीसा हुआ वेल्ड सीम जहां आवश्यक हो | शॉप प्राइमर या निर्दिष्ट सतह फिनिश
पाइप निर्माण, वेल्डिंग और रस्सी सुरक्षा लाभ
• स्टील पाइप से बना निर्माण प्लेट-रोल्ड पाइप निर्माण की तुलना में बेहतर गोलता प्रदान करता है, जो एक चिकनी रस्सी-संपर्क ज्यामिति बनाए रखने में मदद करता है।
• डेक कनेक्शन को स्वीकृत WPS और परियोजना वेल्डिंग आवश्यकता के अनुसार डीप-पेनेट्रेशन ग्रूव वेल्डिंग के लिए बेवल किनारों के साथ तैयार किया जा सकता है।
• क्षैतिज क्रॉस पाइप और ऊर्ध्वाधर मुख्य पाइप को वेल्ड एक्सेस और जोड़ की स्थिरता में सुधार के लिए नियंत्रित बेवल तैयारी के साथ इकट्ठा किया जाना चाहिए।
• रस्सी-संपर्क सतहों के पास स्थित वेल्ड सीम को चिकना किया जाना चाहिए, पीसा जाना चाहिए और चिकना किया जाना चाहिए ताकि रस्सी को उभरे हुए सीम, तेज किनारे या असमान बट जोड़ से नुकसान न हो।
• डेक वेल्डेड स्थापना लंगर बल को सुदृढ़ डेक संरचना में स्थानांतरित करने की अनुमति देती है; डेक सुदृढीकरण और वेल्ड विवरण की जांच शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए।
• 150 से 350 मिमी तक की नाममात्र व्यास सीमा जहाज ड्राइंग द्वारा जेआईएस एफ 2804-1976 क्रॉस बिट्ट आयाम निर्दिष्ट होने पर एक स्पष्ट चयन पथ प्रदान करती है।
• सतह उपचार को शिपयार्ड कोटिंग आवश्यकताओं के अनुकूल बनाया जा सकता है, जिसमें शॉप प्राइमर, अंतिम पेंट, गैल्वेनाइज्ड फिनिश, या स्टेनलेस स्टील पॉलिशिंग शामिल है जब निर्दिष्ट किया गया हो।
• निरीक्षण और प्रमाण पत्र का दायरा आदेश आवश्यकता के अनुसार व्यवस्थित किया जा सकता है, लेकिन कोटेशन से पहले वर्ग प्रमाण पत्र या गवाह निरीक्षण की पुष्टि की जानी चाहिए।
कस्टम विशेषताएँ
• मानक: जेआईएस एफ 2804-1976 → जब शिपयार्ड या मालिक विनिर्देश इस मानक क्रॉस बिट्ट व्यवस्था को कहते हैं तो उपयोग करें।
• उत्पाद विन्यास: स्टील पाइप से बना क्रॉस बिट्ट → डेक लंगर अनुप्रयोगों के लिए ऊर्ध्वाधर मुख्य पाइप के साथ क्षैतिज क्रॉस पाइप।
• नाममात्र व्यास: 150 / 200 / 250 / 300 / 350 मिमी → जहाज ड्राइंग, रस्सी व्यास और डेक व्यवस्था के अनुसार चुनें।
• सामग्री: माइल्ड स्टील या स्टेनलेस स्टील आपूर्ति की गई विनिर्देश के अनुसार → उत्पादन से पहले सटीक ग्रेड और पाइप की दीवार की मोटाई की पुष्टि की जानी चाहिए।
• स्थापना: डेक वेल्डेड → डेक सुदृढीकरण, वेल्ड तैयारी, और स्थापना स्थिति की पुष्टि ड्राइंग द्वारा की जानी चाहिए।
• वेल्डिंग तैयारी: बेवल-तैयार डेक जोड़ और पाइप इंटरसेक्शन → स्वीकृत WPS या परियोजना आवश्यकता के अनुसार डीप-पेनेट्रेशन वेल्डिंग।
• रस्सी संपर्क फिनिशिंग: चिकनी स्टील पाइप सतह और पीसा हुआ वेल्ड सीम जहां आवश्यक हो → संपर्क क्षेत्र में रस्सी घिसाव को कम करने में मदद करता है।
• सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वेनाइज्ड, पॉलिश, या अनुकूलित फिनिश → अंतिम कोटिंग जहाज विनिर्देश का पालन करती है।
• प्रमाण पत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → कोटेशन से पहले वर्ग निरीक्षण और प्रमाण पत्र स्तर की पुष्टि की जानी चाहिए।
यह कैसे काम करता है
लंगर रस्सी को क्रॉस बिट्ट तक ले जाया जाता है → रस्सी लंगर योजना में व्यवस्थित रूप से चिकनी स्टील पाइप बॉडी या क्रॉस पाइप के चारों ओर घूमती है → स्थानीय रस्सी संपर्क बल वेल्डेड पाइप असेंबली द्वारा वहन किया जाता है → बल डेक वेल्डेड बेस के माध्यम से सुदृढ़ डेक संरचना में स्थानांतरित किया जाता है → वेल्ड निरीक्षण और अंतिम कोटिंग परियोजना आवश्यकता के अनुसार पूरी की जाती है
अनुप्रयोग
मालवाहक जहाज | टैंकर | बल्क कैरियर | कंटेनर जहाज | वर्कबोट | टगबोट | डेक लंगर स्टेशन | नया निर्माण परियोजनाएं | जेआईएस एफ 2804 क्रॉस बिट्ट का प्रतिस्थापन
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण दायरे, सामग्री ट्रेसबिलिटी, और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र व्यवस्थित किए जा सकते हैं।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।

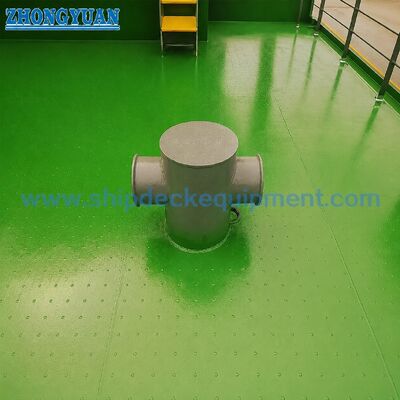

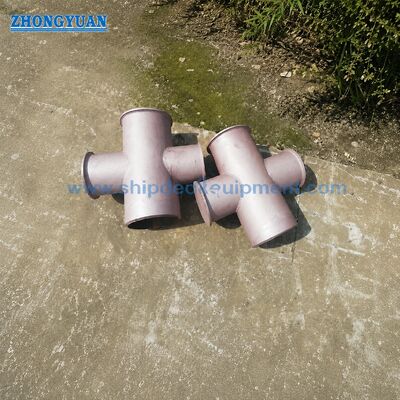

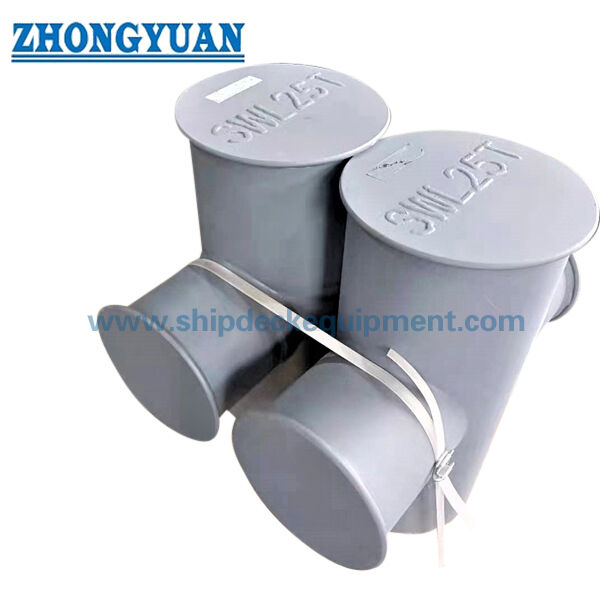

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या जेआईएस एफ 2804 क्रॉस बिट्ट तालिका SWL प्रदान करती है?
ए 1: प्रदान की गई तालिका में कोई SWL प्रदान नहीं किया गया था। तालिका नाममात्र व्यास, मुख्य आयाम, वजन और संदर्भ तार रस्सी व्यास प्रदान करती है। तार रस्सी व्यास को उत्पाद SWL या MBL के रूप में नहीं समझा जाना चाहिए। चयन को लंगर व्यवस्था, रस्सी व्यास, डिजाइन लोड, डेक सुदृढीकरण, वेल्ड विवरण, और परियोजना अनुमोदन आवश्यकता के अनुसार जांचा जाना चाहिए।
प्रश्न 2: इस क्रॉस बिट्ट के लिए प्लेट-रोल्ड पाइप के बजाय स्टील पाइप का उपयोग क्यों करें?
ए 2: स्टील पाइप आम तौर पर प्लेट-रोल्ड पाइप की तुलना में बेहतर गोलता और एक साफ रस्सी-संपर्क सतह प्रदान करता है। प्लेट-रोल्ड पाइप में एक अनुदैर्ध्य सीम या स्थानीय असमानता हो सकती है; यदि इसका उपयोग किया जाता है, तो रस्सी क्षति को कम करने के लिए सीम और बट वेल्ड क्षेत्र को चिकना पीसा जाना चाहिए। अंतिम निर्माण परियोजना सामग्री और निर्माण आवश्यकता का पालन करना चाहिए।
प्रश्न 3: कोटेशन से पहले कौन सी जानकारी आवश्यक है?
ए 3: मानक, नाममात्र व्यास, सामग्री ग्रेड, पाइप की दीवार की मोटाई यदि निर्दिष्ट हो, सतह उपचार, मात्रा, प्रमाण पत्र का दायरा, वेल्डिंग / निरीक्षण आवश्यकता, डेक स्थापना ड्राइंग, वितरण गंतव्य, और आवश्यक वितरण समय की पुष्टि करें।
