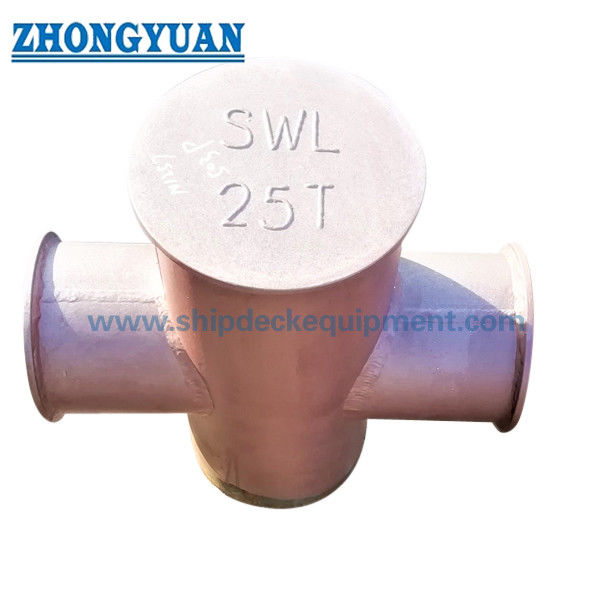

जीबी 10106 प्लेट बेस शिप मूरिंग उपकरण के साथ सिंगल क्रॉस बिट क्रूसीफॉर्म बोलार्ड्स
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
| दस्तावेज: | Marine Cross Bitt Bollard G...88.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी, आदि |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | GB 10106-88 और JIS F2804-76 | नाममात्र व्यास: | 150 से 350 मिमी |
|---|---|---|---|
| प्रकार: | टाइप ए और टाइप बी | सामग्री: | हल्का स्टील; स्टेनलेस स्टील |
| वजन: | 31 से 204 किग्रा | सतह उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, रीना, आईआरएस, आरएस, आदि। | ||
| प्रमुखता देना: | क्रूसिफॉर्म बोलार्ड्स जहाज़ के लंगर लगाने का उपकरण,जीबी 10106 जहाज के लंगर लगाने के उपकरण |
||
उत्पाद विवरण
GB10106 प्लेट बेस के साथ एकल क्रॉस बिट क्रूसिफॉर्म बोलार्ड्स
विवरण:
GB 10106-88 जहाजों के क्रॉस बिट्स, संदर्भ के लिए मानक JIS F2804-76 को अपनाते हुए, दो प्रकार के होते हैंः प्रकार A और प्रकार B. प्रकार A जहाज क्रॉस बिट्स सीधे डेक पर वेल्डेड होते हैं।जबकि प्रकार बी डेक लाइनर पर वेल्डेड है.
मुख्य तकनीकी विनिर्देश:
1तकनीकी मानक: GB 10106-88 और JIS F2804-76
2. नाममात्र व्यास: 150 से 350 मिमी;
3प्रकार: प्रकार A और प्रकार B
4सामग्री: हल्के स्टील; स्टेनलेस स्टील;
5वजनः 31 से 204 किलोग्राम;
6सतह उपचार: S2.5 तक रेत के झोंके + एक परत एपॉक्सी दुकान प्राइमर, दर्पण या साटन पॉलिश, पॉलिश, गैल्वेनाइज्ड, अनुकूलित सतह उपचार उपलब्ध है।
7वर्गीकरण प्रमाणपत्रःCCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, आदि।
मुख्य तकनीकी पैरामीटर:
|
नाममात्र |
मैक्स. टूटना भार लागू तार KN (tf) |
इस्पात तार |
सिंथेटिक फाइबर रस्सी |
Hmp रस्सी
|
H | बी | h | D | डी1 | डी2 | डी3 | d |
वजन प्रकार A और B (किग्रा) |
|
| 150 | 117(12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | ए | 31 |
| बी | 33 | |||||||||||||
| 200 | 225 ((26) | 19.5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | ए | 62 |
| बी | 66 | |||||||||||||
| 250 | 382 ((39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | ए | 98 |
| बी | 105 | |||||||||||||
| 300 | 549 ((56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | ए | 143 |
| बी | 153 | |||||||||||||
| 350 | 686(70) | 34.5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | ए | 192 |
| बी | 204 | |||||||||||||
रेखाचित्रजीबी 10106 जहाज एकल क्रॉस बिट क्रूसिफॉर्म बोलार्ड्स प्लेट बेस के साथ जहाज की लंगर लगाना उपकरण
