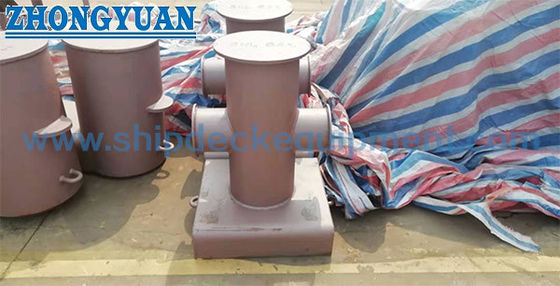

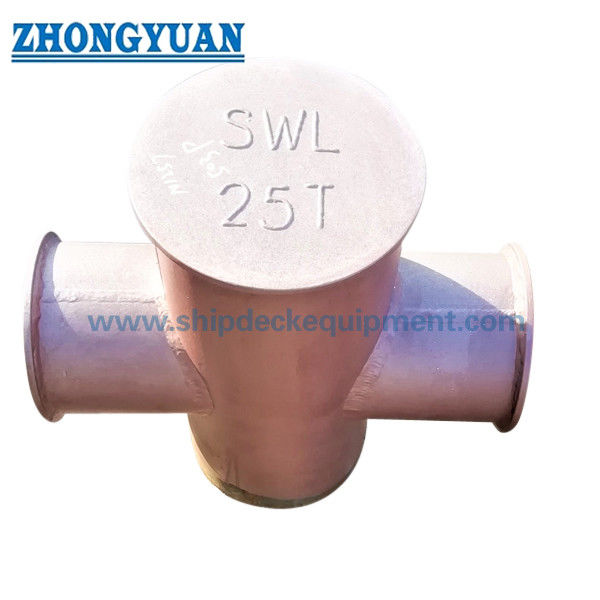

150–350 मिमी क्रॉस बिट बोलार्ड | जहाज डेक के लिए क्रूसिफॉर्म मूरिंग बोलार्ड

150×350 मिमी क्रॉस बिट बोलार्ड्स शिप डेक के लिए क्रूसिफॉर्म मोरिंग बोलार्ड्स

उत्पाद का अवलोकन

क्रॉस बिट बोलार्ड्स जहाजों पर लंगर लगाने वाली लाइनों को सुरक्षित करने के लिए उपयोग किए जाने वाले डेक लंगर लगाने वाले फिटिंग हैं।

एकल क्रॉस बिट क्रूसफॉर्म बोलार्ड्स को GB10106-88 के अनुसार डिजाइन और निर्मित किया गया है, जो स्टील तार और सिंथेटिक फाइबर रस्सियों दोनों के लिए विश्वसनीय लंगर बिंदु प्रदान करते हैं।

वे समुद्री वातावरण में स्टील वायर रस्सी और सिंथेटिक फाइबर रस्सी दोनों के लिए मजबूत और स्थिर लंगर बिंदु प्रदान करते हैं।

त्वरित विनिर्देश

नाममात्र व्यासः 150×350 मिमी → बोलार्ड आकार और भार क्षमता को परिभाषित करता है

ब्रेकिंग लोडः 117686 kN → अधिकतम लंगर की ताकत को परिभाषित करता है

लागू रस्सीः स्टील वायर और फाइबर रस्सी → संगतता सुनिश्चित करता है

प्रकारः प्रकार A / प्रकार B → स्थापना विधि को परिभाषित करता है

सामग्री: हल्के स्टील / स्टेनलेस स्टील → शक्ति और संक्षारण प्रतिरोध प्रदान करता है

वजनः 31204 किलोग्राम → हैंडलिंग और स्थापना की आवश्यकता को परिभाषित करता है

मानकः GB10106-88 / JIS F2804-76 → समुद्री अनुपालन

सतह उपचारः Sa2.5 + कोटिंग → संक्षारण प्रतिरोध में सुधार

स्थापनाः वेल्डेड आधार → संरचनात्मक स्थिरता सुनिश्चित करता है

मुख्य तकनीकी मापदंड

चयन मार्गदर्शिका

चरण 1 ️ नाममात्र व्यास चुनें → 150 ️ 350 मिमी लंगर भार के आधार पर

चरण 2 ️ आवश्यक शक्ति के लिए ब्रेकिंग लोड → 117 686 kN की पुष्टि करें

चरण 3 रस्सी का प्रकार चुनें → स्टील तार या फाइबर रस्सी

चरण 4 ️ प्रकार → प्रकार A (डेक वेल्ड) या प्रकार B (लाइनर वेल्ड) चुनें

चरण 5 ️ स्थापना की पुष्टि करें → डेक संरचना के आधार पर

चरण 6 ️ सामग्री चुनें → हल्के स्टील या स्टेनलेस स्टील

संरचना और घटक

क्रॉस आर्म्स ∙ वर्टिकल पोस्ट ∙ बेस प्लेट ∙ वेल्डेड संरचना

कस्टम विशेषताएं

व्यासः 150×350 मिमी → आकार को परिभाषित करता है

भार क्षमताः 686 kN तक → लंगर की ताकत को परिभाषित करता है

रस्सी संगतताः तार और फाइबर → बहुउद्देश्यीय उपयोग

स्थापनाः वेल्डेड → संरचनात्मक स्थिरता

सामग्री: स्टील / स्टेनलेस → स्थायित्व

सतहः लेपित या पॉलिश → संक्षारण प्रतिरोधी

मानकः GB10106 → अनुपालन

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र

कस्टम कॉन्फ़िगरेशन और पूछताछ गाइड

कृपया पोत का प्रकार, आवश्यक भार, रस्सी का प्रकार और स्थापना वरीयता प्रदान करें।

यह कैसे काम करता है

लंगर लगाने की लाइनें बिट के क्रॉस आर्म्स के चारों ओर लपेटी जाती हैं, जिससे रस्सियों को सुरक्षित रूप से तय किया जा सकता है। क्रूसिफॉर्म डिजाइन सुरक्षित लंगर को सुनिश्चित करने के लिए भार को समान रूप से वितरित करता है।

आवेदन

जहाज़ की लंगर लगाना बंदरगाह की लंगर लगाना बंदरगाह के जहाजों की लंगर लगाना

प्रमाणपत्र और लाभ

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र; सरल संरचना, उच्च शक्ति, विश्वसनीय लंगर प्रदर्शन, आसान स्थापना।

चित्र और तस्वीरें

सामान्य व्यवस्था चित्रण. स्थापना विवरण. उत्पाद तस्वीरें.

आदेश

MOQ: 1 यूनिट. प्रसव के समय: 30 ¢ 60 दिन. अनुकूलन: उपलब्ध.

अक्सर पूछे जाने वाले प्रश्न

Q1: प्रकार A और प्रकार B क्रॉस बिट बोलर्ड के बीच क्या अंतर है?

A:

• प्रकार ए
  → सीधे जहाज के डेक पर वेल्डेड
  → सरल स्थापना
  → मानक डेक संरचनाओं के लिए उपयुक्त
• प्रकार बी
  → डेक लाइनर या नींव प्लेट पर वेल्डेड
  → अतिरिक्त संरचनात्मक सहायता प्रदान करता है
  → उच्च भार आवश्यकताओं या प्रबलित डेक क्षेत्रों के लिए उपयुक्त

Q2: किस प्रकार की स्थापना की स्थिति में प्रकार A के बजाय प्रकार B की आवश्यकता होती है?

उत्तरः प्रकार बी का प्रयोग आमतौर पर तब किया जाता है जब अधिक भार शामिल हो या जब संरचनात्मक सुरक्षा सुनिश्चित करने के लिए डेक को एक अस्तर या आधार प्लेट के माध्यम से सुदृढीकरण की आवश्यकता होती है।

प्रश्न 3: सही क्रॉस बिट आकार का चयन कैसे करें?

A:

चयन निम्न दिशानिर्देशों का पालन करते हुए आवश्यक लंगर भार (kN) और रस्सी व्यास पर आधारित होना चाहिएः

• चरण 1 ️ लंगर लगाने का भार निर्धारित करना
  → आवश्यक लंगर भार और रस्सी व्यास के आधार पर बोलार्ड आकार का चयन करें।
• बोलार्ड ब्रेक लोड का चयन अधिकतम अपेक्षित लंगर लगाने के बल से ऊपर पर्याप्त सुरक्षा सीमा के साथ किया जाना चाहिए, आमतौर पर 1.5-2 के दायरे में।0 डिजाइन की शर्तों और वर्गीकरण समाज की आवश्यकताओं के आधार पर.
• चरण 2 ️ मैच रस्सी का व्यास
  → सुनिश्चित करें कि बोलार्ड का आकार संगत हैः
  • इस्पात तार रस्सी का व्यास
  • सिंथेटिक फाइबर रस्सी का व्यास
• चरण 3 नाममात्र व्यास चुनें
  विशिष्ट संदर्भः
  • 150~200 मिमी → छोटे पोत
  • 200~300 मिमी → मध्यम आकार के पोत
  • 300~350 मिमी → बड़े पोत
• चरण 4 ️ स्थापना के प्रकार की पुष्टि करें
  → प्रकार A (प्रत्यक्ष वेल्ड) या प्रकार B (प्रबलित आधार)
