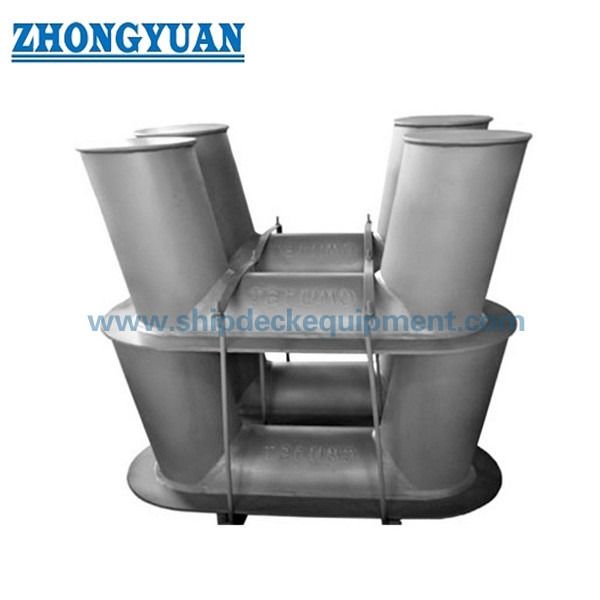

50 ¢ 100 मिमी झुकाव डबल बिट बोलार्ड ∙ CB/T 169-2011 जहाज डेक के लिए टाइप ए वेल्डेड मोरिंग बोलार्ड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी/टी 169-2011 | नाममात्र व्यास: | 80 से 100 मिमी |
|---|---|---|---|
| सामग्री: | हल्का स्टील; स्टेनलेस स्टील उपलब्ध है | वज़न: | 6.4 से 23.4 किग्रा |
| सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | प्लेट बेस बोलार्ड,जीबी 556 बोलार्ड,प्लेट बेस जहाज के लंगर लगाने के उपकरण |
||
उत्पाद विवरण
50-100मिमी झुका हुआ डबल बिट बोलार्ड | CB/T 169-2011 टाइप ए वेल्डेड मूरिंग बोलार्ड जहाज डेक के लिए
उत्पाद अवलोकन
CB/T 169-2011 टाइप ए वेल्डेड झुका हुआ प्रकार का बोलार्ड हल्के जहाज मूरिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है।
झुका हुआ डबल-पोस्ट संरचना रस्सी पकड़ने के प्रदर्शन में सुधार करती है और जहाज की गति के दौरान रस्सी फिसलने से रोकती है।
यह वर्कबोट, बार्ज और छोटे जहाजों के लिए उपयुक्त है जहां कॉम्पैक्ट और विश्वसनीय मूरिंग की आवश्यकता होती है।
त्वरित विनिर्देश
मानक: CB/T 169-2011 → GB556 को प्रतिस्थापित करता है
अनुप्रयोग: अंतर्देशीय और छोटे जहाज मूरिंग → कॉम्पैक्ट और कुशल समाधान
प्रकार: टाइप ए (सिंगल बेस प्लेट) → कॉम्पैक्ट संरचना
नाममात्र व्यास: 50-100 मिमी → रस्सी संगतता
SWL: 8.5-14.5 kN → हल्के लोड रेंज
सामग्री: कार्बन स्ट्रक्चरल स्टील / स्टेनलेस स्टील → शक्ति और संक्षारण प्रतिरोध
संरचना: झुका हुआ डबल बिट → एंटी-स्लिप रस्सी पकड़ना
सतह: Sa2.5 + एपॉक्सी कोटिंग → समुद्री सुरक्षा
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
मुख्य तकनीकी पैरामीटर (CB/T 169-2011 टाइप ए)
| नाममात्र व्यास | SWL kN | 6x24 | 6x37 | प्राकृतिक रस्सी परिधि | सिंथेटिक व्यास | D | D1 | H | L1 | L2 | t | बेस L | B | h | t1 | k |
वजन किलो |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
इंजीनियरिंग डिजाइन तर्क
लोड ट्रांसफर पथ: रस्सी → बोलार्ड पोस्ट → बेस प्लेट → डेक।
झुके हुए पोस्ट घर्षण बढ़ाते हैं और रस्सी फिसलने को कम करते हैं।
संरचना हल्के मूरिंग बिंदुओं के लिए अनुकूलित है।
झुका हुआ बोलार्ड डिजाइन क्यों?
रस्सी फिसलने से रोकता है → सुरक्षित मूरिंग
पकड़ में सुधार करता है → स्थिर रस्सी नियंत्रण
आकस्मिक रिलीज को कम करता है → विश्वसनीय संचालन
संरचना
झुके हुए पोस्ट | टॉप प्लेट | बेस प्लेट | रिब प्लेट्स | वेल्डेड संरचना
कस्टम विशेषताएँ
झुके हुए पोस्ट → एंटी-स्लिप प्रदर्शन
कॉम्पैक्ट बेस → स्पेस सेविंग
चिकनी फिनिश → रस्सी की सुरक्षा करता है
वेल्डेड फैब्रिकेशन → विश्वसनीय शक्ति
चयन गाइड
चरण 1 - A50 / A75 / A100 का चयन करें → SWL के आधार पर
चरण 2 - रस्सी के आकार की पुष्टि करें → तालिका से
चरण 3 - स्थापना की पुष्टि करें → डेक वेल्डिंग
चरण 4 - कोटिंग और प्रमाणन की पुष्टि करें
चयन के बारे में अनिश्चित हैं? हमसे संपर्क करें।
पूछताछ गाइड
रस्सी का आकार, SWL, जहाज का प्रकार, मात्रा और प्रमाणन प्रदान करें।
यह कैसे काम करता है
झुके हुए पोस्ट के चारों ओर रस्सी लपेटती है → घर्षण बढ़ता है → लोड डेक में स्थानांतरित होता है → स्थिर मूरिंग।
अनुप्रयोग
वर्कबोट | छोटे जहाज | बार्ज | हार्बर सर्विस जहाज
प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
ड्राइंग और तस्वीरें

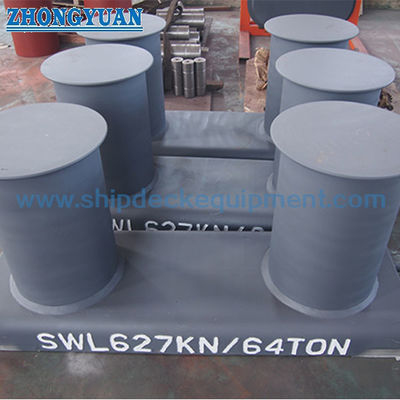

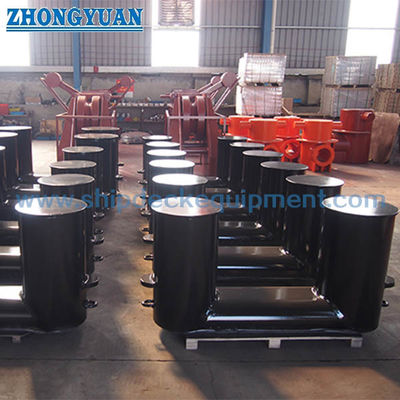

सामान्य व्यवस्था ड्राइंग और उत्पाद तस्वीरें
ऑर्डरिंग
निर्दिष्ट करें: टाइप ए | आकार | सामग्री | कोटिंग | प्रमाणन
अक्सर पूछे जाने वाले प्रश्न
Q1: टाइप ए बोलार्ड क्या है?
A: CB/T 169 के भीतर कॉम्पैक्ट संरचना वाला हल्का संस्करण।
Q2: झुका हुआ क्यों?
A: रस्सी फिसलने से रोकता है।
Q3: कैसे चुनें?
A: रस्सी के आकार और SWL के आधार पर।
