50×100 मिमी ढलान डबल-बिट मोरिंग बोलार्ड -- CB/T 169-2011 प्रकार A एकल-आधार
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी/टी 169-2011 | नाममात्र व्यास: | 80 से 100 मिमी |
|---|---|---|---|
| सामग्री: | हल्का स्टील; स्टेनलेस स्टील उपलब्ध है | वज़न: | 6.4 से 23.4 किग्रा |
| सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | प्लेट बेस बोलार्ड,जीबी 556 बोलार्ड,प्लेट बेस जहाज के लंगर लगाने के उपकरण |
||
उत्पाद विवरण
50×100 मिमी ढलान डबल-बिट मोरिंग बोलार्ड -- CB/T 169-2011 प्रकार A एकल-आधार
उत्पाद का अवलोकन
CB/T 169-2011 प्रकार A वेल्डेड झुकाव प्रकार का बोलार्ड हल्के कर्तव्य वाले जहाज के लंगर लगाने के अनुप्रयोगों के लिए डिज़ाइन किया गया है।
ढलान वाली डबल-पोस्ट संरचना रस्सी पकड़ने के प्रदर्शन में सुधार करती है और जहाज की गति के दौरान रस्सी फिसलने से रोकती है।
यह काम की नौकाओं, बैरगे और छोटे जहाजों के लिए उपयुक्त है जहां कॉम्पैक्ट और विश्वसनीय लंगर की आवश्यकता होती है।
त्वरित विनिर्देश
मानकः CB/T 169-2011 → GB556 की जगह लेता है
आवेदनः अंतर्देशीय और छोटे जहाजों के लिए लंगर → कॉम्पैक्ट और कुशल समाधान
प्रकारः प्रकार ए (एकल आधार प्लेट) → कॉम्पैक्ट संरचना
नाममात्र व्यासः 50×100 मिमी → रस्सी संगतता
SWL: 8.5−14.5 kN → हल्के कर्तव्य भार सीमा
सामग्री: कार्बन संरचनात्मक स्टील / स्टेनलेस स्टील → शक्ति और संक्षारण प्रतिरोध
संरचनाः झुकाव वाली डबल बिट → एंटी स्लिप रस्सी पकड़
सतहः Sa2.5 + एपॉक्सी कोटिंग → समुद्री सुरक्षा
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
मुख्य तकनीकी मापदंड (CB/T 169-2011 प्रकार A)
| नाममात्र दिन | SWL kN | 6x24 | 6x37 | प्राकृतिक रस्सी सर्कस | सिंथेटिक डाय | D | डी1 | H | L1 | L2 | t | आधार L | बी | h | t1 | k |
वजन किलो |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
इंजीनियरिंग डिजाइन तर्क
लोड ट्रांसफर पथः रस्सी → बोलार्ड पोस्ट → बेस प्लेट → डेक।
झुकाव वाले खंभे घर्षण को बढ़ाते हैं और रस्सी की फिसलन को कम करते हैं।
संरचना को हल्के ड्यूटी के लिए अनुकूलित किया गया है।
क्यों झुका हुआ बोलार्ड डिजाइन?
रस्सी के फिसलने से बचाता है → सुरक्षित लंगर लगाना
पकड़ में सुधार → स्थिर रस्सी नियंत्रण
आकस्मिक रिलीज़ → विश्वसनीय संचालन को कम करता है
संरचना
झुकाव वाले खंभे शीर्ष प्लेट आधार प्लेट रिबर प्लेट वेल्डेड संरचना
कस्टम विशेषताएं
झुकाव वाले खंभे → स्लिप विरोधी प्रदर्शन
कॉम्पैक्ट आधार → स्थान की बचत
चिकनी खत्म → रस्सी की रक्षा करता है
वेल्डेड निर्माण → विश्वसनीय शक्ति
चयन मार्गदर्शिका
चरण 1 A50 / A75 / A100 चुनें → SWL पर आधारित
चरण 2 रस्सी के आकार की पुष्टि करें → तालिका से
चरण 3 ️ स्थापना की पुष्टि → डेक वेल्डिंग
चरण 4 ️ कोटिंग और प्रमाणन की पुष्टि करें
चयन के बारे में सुनिश्चित नहीं हैं? हमसे संपर्क करें.
पूछताछ मार्गदर्शिका
रस्सी का आकार, SWL, पोत का प्रकार, मात्रा और प्रमाणन प्रदान करें।
यह कैसे काम करता है
झुकाव वाले खंभे के चारों ओर रस्सी लपेटती है → घर्षण बढ़ता है → डेक पर भार स्थानांतरित होता है → स्थिर लंगर लगाना।
आवेदन
काम की नावें ∙ छोटे जहाज ∙ बारगेस ∙ बंदरगाह सेवा जहाज
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
चित्र और तस्वीरें

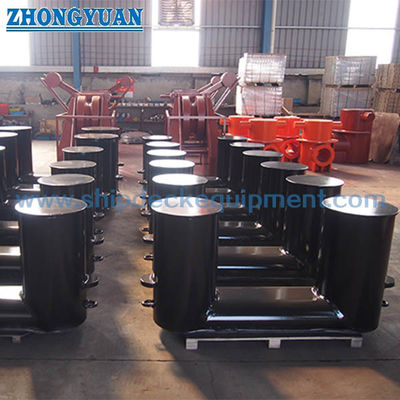

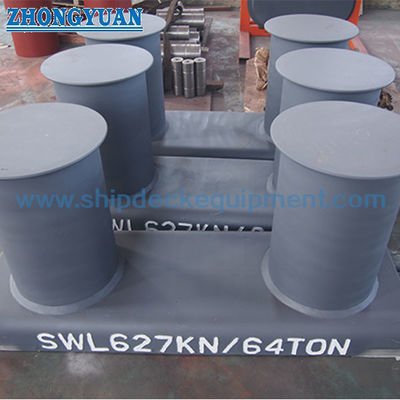

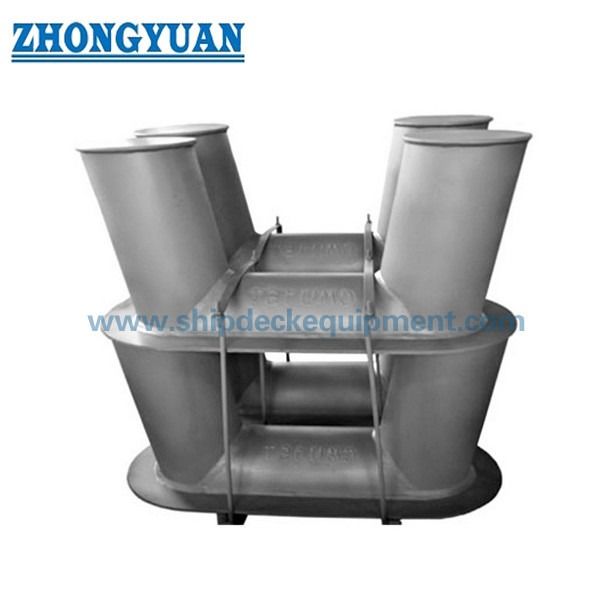

सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें
आदेश
निर्दिष्ट करें: प्रकार ए आकार सामग्री कोटिंग प्रमाणन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: टाइप ए बोलार्ड क्या है?
उत्तरः कॉम्पैक्ट संरचना के साथ CB/T 169 के भीतर हल्के ड्यूटी संस्करण।
प्रश्न 2: क्यों?
उत्तर: रस्सी के फिसलने से रोकता है।
Q3: कैसे चुनें?
उत्तर: रस्सी के आकार और SWL के आधार पर।
