जीबी/टी 554-2008 टाइप ए शिप वाइड बेस डबल बिट्स मूरिंग बोलार्ड्स शिप मूरिंग इक्विपमेंट
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Zhongyuan |
प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | As per quotation |
पैकेजिंग विवरण: | फूस या अनुकूलित |
प्रसव के समय: | प्रस्ताव के अनुसार |
भुगतान शर्तें: | टीटी, एल/सी, आदि |
आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
विस्तार जानकारी |
|||
तकनीकी मानक: | GB554-2008 | सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकता है |
---|---|---|---|
नाममात्र व्यास: | 100 से 800 मिमी | वज़न: | 19 से 3071 किग्रा |
सतह का उपचार: | एस2.5 के लिए सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध | एसडब्ल्यूएल रेंज: | SWL रेंज: 29KN- 981KN |
वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि | ||
हाई लाइट: | जीबी/टी ५५४-२००८ जहाज मूरिंग बोलार्ड्स,टाइप ए शिप मूरिंग बोलार्ड्स,जीबी/टी ५५४-२००८ समुद्री मूरिंग बोलार्ड्स |
उत्पाद विवरण

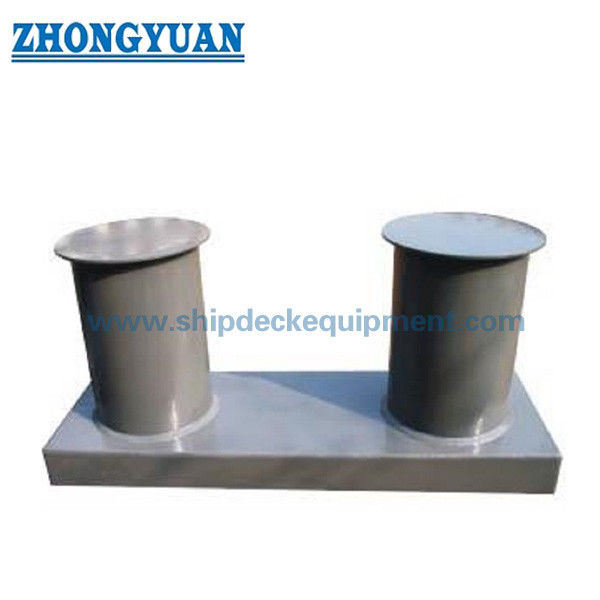

जीबी/टी 554-2008 टाइप ए शिप वाइड बेस डबल बिट्स मूरिंग बोलार्ड्स शिप मूरिंग इक्विपमेंट
विवरण:
GB/T 554-2008 प्रकार A बोलार्ड एक साधारण डबल बिट बोलार्ड है जिसका आधार होता है।हम अन्य प्रकार के मानक GB/T 554-96bollards की भी आपूर्ति करते हैं: टाइप B इन्सर्ट, टाइप C सिंपल बोलार्ड, टाइप D सिंगल क्रॉस बोलार्ड, टाइप E डबल क्रॉस बोलार्ड।अन्य प्रकार के बोलार्ड जैसे GB/T10106-88 बोलार्ड, DIN82607-1995 बोलार्ड, CVI-bollard, डॉक बोलार्ड आदि उपलब्ध हैं।
मुख्य तकनीकी विशिष्टता:
- तकनीकी मानक: GB554-2008;
- सामग्री: सी-एमएन स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकता है।
- नाममात्र व्यास: 100 से 800 मिमी;
- वजन: 19 से 3071 किग्रा;
- भूतल उपचार: एस 2.5 के लिए सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, मिरर या साटन पॉलिश, पॉलिश, जस्ती, अनुकूलित सतह उपचार उपलब्ध है।
- SWL रेंज: 29KN- 981KN।
- वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि।
मुख्य तकनीकी पैरामीटर:
नाममात्र दीया। |
एसडब्ल्यूएल के.एन. |
ढेर आयाम | ||||||||||||||||
डी | डी1 | एच 1 | एच 2 | एच | एच 1 |
टी मैं |
t1 मैं |
t2 | ||||||||||
100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
250 | 118 | 273 | 335 | 80 | 470 | 380 | 1 1 | 10 | ||||||||||
315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | एल 2 | |||||||||
400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
710 | 804 | 712 | 840 | 220 | 14 | एल 291 | 1050 | 25 | 24 | |||||||||
800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
नाममात्र दीया। | बेसमेंट |
वज़न किलोग्राम |
||||||||||||||||
ए | बी |
एच मैं |
मैं | ली | आर |
t3 मैं |
दृढकारी | क | ||||||||||
100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6×40 | 4 | 19 | ||||||||
125 | 315 | 195 | 60 | 100 | 540 | 6×50 | 29 | |||||||||||
160 | 400 | 225 | 70 | 145 | 670 | 20 | 6×60 | 45 | ||||||||||
200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8×70 | 6 | 80 | ||||||||
250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10×80 | 8 | 1 41 | ||||||||
3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12×105 | 10 | 264 | ||||||||
355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13×l20 | 358 | |||||||||
400 | 1 000 | 550 | 160 | 400 | 1 630 | 45 | 14 | 14 ×135 | 499 | |||||||||
450 | 1 130 | 620 | 170 | 450 | 1 840 | 50 | 16 | 16×145 | 12 | 680 | ||||||||
500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1.8 | 18×l60 | 911 | |||||||||
560 | एल 380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20×l75 | 14 | 1 208 | ||||||||
630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22×190 | 1 601 | |||||||||
710 | 1 750 | 960 | 260 | 710 | 2 840 | 80 | 24 | 24×220 | 16 | 2 252 | ||||||||
800 | 2 000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
संदर्भ: द्रव्यमान की गणना h. के बराबर आधार ऊंचाई के अनुसार की जाती है |
जीबी/टी 554-2008 की ड्राइंग टाइप ए शिप वाइड बेस डबल बिट्स मूरिंग बोलार्ड्स शिप मूरिंग उपकरण
