100–800 मिमी चौड़ी-आधार डबल-बिट मूरिंग बोलार्ड | GB/T 554-2008 टाइप ए जहाज मूरिंग के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी554-2008 टाइप ए | सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकता है |
|---|---|---|---|
| नाममात्र व्यास: | 100 से 800 मिमी | वज़न: | 19 से 3071 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | एसडब्ल्यूएल रेंज: | SWL रेंज: 29KN- 981KN |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | जीबी/टी ५५४-२००८ जहाज मूरिंग बोलार्ड्स,टाइप ए शिप मूरिंग बोलार्ड्स,जीबी/टी ५५४-२००८ समुद्री मूरिंग बोलार्ड्स |
||
उत्पाद विवरण
100–800 मिमी चौड़ी-आधार डबल-बिट मूरिंग बोलार्ड | GB/T 554-2008 टाइप ए जहाज मूरिंग के लिए
उत्पाद अवलोकन

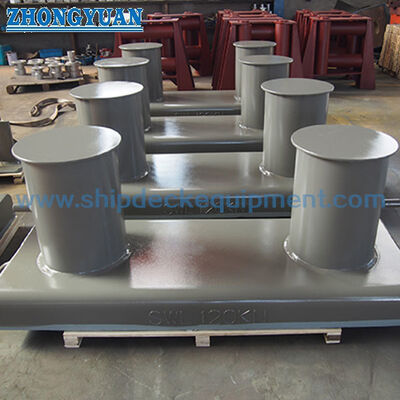

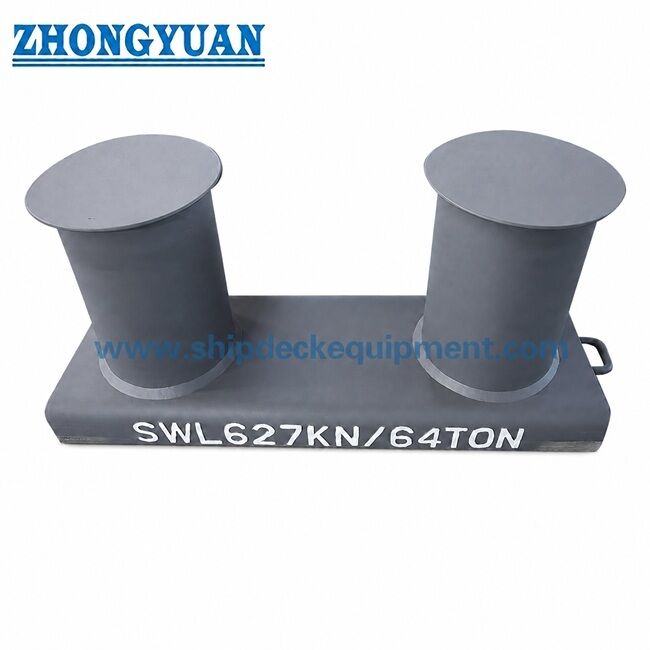

GB/T 554-2008 टाइप ए चौड़ी-आधार डबल-बिट मूरिंग बोलार्ड एक डेक-वेल्डेड जहाज मूरिंग फिटिंग है जिसका उपयोग जहाज के डेक पर मूरिंग लाइनों को सुरक्षित करने के लिए किया जाता है। यह टाइप ए कॉन्फ़िगरेशन एक चौड़े आधार पर दो ऊर्ध्वाधर बिट्स का उपयोग करता है, जिससे मूरिंग लाइन को बोलार्ड के चारों ओर घुमाया जा सकता है, जबकि आधार मूरिंग प्रतिक्रिया को वेल्डेड डेक संरचना में स्थानांतरित करता है।
फैब्रिकेटेड स्टील निर्माण के लिए, बिट्स स्टील पाइप से या स्टील प्लेट को पाइप में रोल करके और फिर वेल्ड करके बनाए जा सकते हैं। पाइप-टू-बेस जोड़ और डेक वेल्डिंग इंटरफ़ेस को प्रोजेक्ट ड्राइंग के अनुसार बेवल ग्रूव्स और डीप-पेनेट्रेशन वेल्डिंग के साथ तैयार किया जाना चाहिए। वेल्ड सीम और रस्सी-संपर्क क्षेत्रों को ऑपरेशन के दौरान मूरिंग रस्सियों को नुकसान पहुंचाने के जोखिम को कम करने के लिए चिकनाई से पीसा और तैयार किया जाना चाहिए।
त्वरित विनिर्देश
• उत्पाद प्रकार: चौड़ी-आधार डबल-बिट मूरिंग बोलार्ड → जहाज डेक मूरिंग व्यवस्था के लिए डेक-वेल्डेड मूरिंग पॉइंट।
• मानक और प्रकार: GB/T 554-2008 टाइप ए → टाइप ए चौड़ी-आधार बोलार्ड आयामों, SWL रेंज और मानक पदनाम के लिए संदर्भ।
• नाममात्र व्यास रेंज: 100 से 800 मिमी → छोटे डेक फिटिंग से लेकर बड़े जहाज मूरिंग पदों तक।
• मानक SWL रेंज: 29 से 981 kN → जहाज मूरिंग गणना, रस्सी व्यवस्था और प्रोजेक्ट ड्राइंग द्वारा चुनें; रस्सी तोड़ने वाले भार के साथ मिश्रण न करें।
• निर्माण: फैब्रिकेटेड स्टील पाइप या रोल्ड स्टील प्लेट पाइप → पाइप सीम और रस्सी-संपर्क क्षेत्रों को वेल्डिंग के बाद चिकनाई से तैयार किया जाना चाहिए।
• आधार रूप: चौड़ा वेल्डेड आधार → डेक सुदृढीकरण, वेल्ड विवरण, और लाइन लीड कोण की पुष्टि उत्पादन और स्थापना से पहले की जानी चाहिए।
• सतह उपचार: Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग, गैल्वनाइजिंग, पॉलिश स्टेनलेस स्टील, या अन्य फिनिश प्रोजेक्ट आवश्यकता का पालन करता है।
• अनुमानित वजन रेंज: 19 से 3,071 किग्रा → हैंडलिंग, शिपयार्ड स्थापना योजना, पैकिंग और माल ढुलाई अनुमान के लिए उपयोगी।
मुख्य तकनीकी पैरामीटर
GB/T 554-2008 टाइप ए चौड़ी-आधार डबल-बिट मूरिंग बोलार्ड के लिए मुख्य वेबपेज पैरामीटर। आयाम मिमी में हैं जब तक कि अन्यथा न कहा गया हो। तालिका वेबसाइट चयन के लिए सरलीकृत है; विस्तृत निर्माण आयामों और वेल्डिंग विवरणों को आधिकारिक मानक ड्राइंग और प्रोजेक्ट-अनुमोदित स्थापना ड्राइंग के विरुद्ध जांचा जाना चाहिए।
|
नाममात्र व्यास (मिमी) |
मानक SWL (kN) |
बिट डी / डी1 (मिमी) |
ऊंचाई एच / एच1 (मिमी) |
चौड़ा आधार ए × बी × एल (मिमी) |
लगभग। वजन (किग्रा) |
|---|---|---|---|---|---|
| 100 | 29 | 114 / 145 | 196 / 150 | 250 × 165 × 415 | 19 |
| 125 | 39 | 140 / 180 | 246 / 190 | 315 × 195 × 540 | 29 |
| 160 | 49 | 168 / 210 | 316 / 250 | 400 × 225 × 670 | 45 |
| 200 | 78 | 219 / 270 | 378 / 300 | 500 × 290 × 860 | 80 |
| 250 | 118 | 273 / 335 | 470 / 380 | 630 × 360 × 1,065 | 141 |
| 315 | 196 | 325 / 390 | 597 / 480 | 800 × 430 × 1,300 | 264 |
| 355 | 255 | 351 / 420 | 663 / 530 | 890 × 480 × 1,475 | 358 |
| 400 | 314 | 402 / 480 | 749 / 600 | 1,000 × 550 × 1,630 | 499 |
| 450 | 382 | 450 / 545 | 841 / 680 | 1,130 × 620 × 1,840 | 680 |
| 500 | 451 | 508 / 610 | 928 / 750 | 1,250 × 690 × 2,040 | 911 |
| 560 | 549 | 560 / 670 | 1,025 / 830 | 1,380 × 750 × 2,240 | 1208 |
| 630 | 686 | 610 / 730 | 1,152 / 940 | 1,570 × 820 × 2,510 | 1601 |
| 710 | 804 | 712 / 840 | 1,291 / 1,050 | 1,750 × 960 × 2,840 | 2252 |
| 800 | 981 | 813 / 940 | 1,480 / 1,200 | 2,000 × 1,100 × 3,240 | 3071 |
चयन और पूछताछ गाइड
चरण 1: GB/T 554-2008 टाइप ए चौड़ी-आधार डबल-बिट मूरिंग बोलार्ड और 100 से 800 मिमी तक के नाममात्र व्यास की पुष्टि करें।
चरण 2: आवश्यक मानक SWL, मूरिंग लाइन दिशा, रस्सी का आकार, लाइन लीड कोण, और बिट्स के चारों ओर लपेटने की व्यवस्था की पुष्टि करें।
चरण 3: स्थापना की स्थिति, डेक सुदृढीकरण, बेवल ग्रूव आवश्यकता, पाइप-टू-बेस वेल्ड विवरण, और शिपयार्ड वेल्डिंग जिम्मेदारी की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: C-Mn स्टील, स्टेनलेस स्टील, या कम-तापमान / आइस-क्लास अनुप्रयोग के लिए विशेष स्टील यदि निर्दिष्ट हो।
चरण 5: सतह उपचार की पुष्टि करें: शॉप प्राइमर, पूर्ण समुद्री कोटिंग सिस्टम, गैल्वनाइज्ड फिनिश, पॉलिश स्टेनलेस स्टील, या ग्राहक-निर्दिष्ट फिनिश।
चरण 6: कोटेशन से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, वेल्डिंग निरीक्षण, या प्रोजेक्ट आवश्यकता के अनुसार गवाह निरीक्षण।
चरण 7: मात्रा, आवेदन जहाज का प्रकार, वितरण गंतव्य, आवश्यक वितरण समय, जीए ड्राइंग, डेक स्थापना ड्राइंग, या संदर्भ तस्वीरें यदि उपलब्ध हों, प्रदान करें।
संरचना
दो ऊर्ध्वाधर स्टील पाइप बिट्स | चौड़ा वेल्डेड बेस प्लेट | बिट कैप / कवर प्लेट | आकार के अनुसार स्टिफ़नर | बेवलड पाइप-टू-बेस वेल्डेड जोड़ | डेक वेल्डिंग इंटरफ़ेस | चिकनाई से पीसी हुई रस्सी-संपर्क सतह | शॉप प्राइमर या निर्दिष्ट अंतिम कोटिंग
निर्माण, वेल्डिंग और इंजीनियरिंग लाभ
• टाइप ए चौड़ी-आधार डिजाइन इंसर्टेड या साधारण बोलार्ड व्यवस्थाओं की तुलना में एक बड़ा डेक संपर्क क्षेत्र प्रदान करता है, जो शिपयार्ड को मूरिंग बल को प्रबलित डेक संरचना में स्थानांतरित करने में मदद करता है।
• फैब्रिकेटेड स्टील पाइप या रोल्ड स्टील प्लेट पाइप निर्माण नियंत्रित वेल्डिंग, आयामी समायोजन और परियोजना-विशिष्ट सामग्री चयन के लिए उपयुक्त है।
• पाइप-टू-बेस जोड़ों को प्रोजेक्ट ड्राइंग के अनुसार बेवल ग्रूव्स और डीप-पेनेट्रेशन वेल्ड्स के साथ तैयार किया जा सकता है, जो मुख्य लोड-ट्रांसफर क्षेत्र में मजबूत वेल्डेड निरंतरता का समर्थन करता है।
• अनुदैर्ध्य पाइप सीम, कैप किनारों, और बाहरी रस्सी-संपर्क क्षेत्रों को मूरिंग रस्सियों के साथ तेज स्थानीय संपर्क को कम करने के लिए निर्माण के बाद चिकनाई से पीसा और तैयार किया जाना चाहिए।
• 100 से 800 मिमी तक की मानक आकार सीमा शिपयार्ड को बोलार्ड आकार को जहाज मूरिंग लेआउट, SWL आवश्यकता, डेक स्थान और हैंडलिंग वजन के साथ मिलान करने की अनुमति देती है।
• GB/T 554-2008 मानक जानकारी खरीद के दौरान सामग्री की पुष्टि, निर्माण की जांच, उपस्थिति निरीक्षण, अंकन और जंग संरक्षण योजना का भी समर्थन करती है।
• वर्गीकृत नई निर्माण या प्रतिस्थापन परियोजनाओं के लिए, उत्पादन से पहले सामग्री ट्रेसबिलिटी, वेल्डिंग प्रक्रिया, निरीक्षण का दायरा और डेक सुदृढीकरण की पुष्टि की जानी चाहिए, न कि अनुमान लगाया जाना चाहिए।
कस्टम विशेषताएँ
• मानक: GB/T 554-2008 → जब शिपयार्ड या मालिक विनिर्देश चीनी मानक समुद्री मूरिंग बोलार्ड की आवश्यकता होती है।
• प्रकार: टाइप ए चौड़ी-आधार डबल-बिट → डेक-वेल्डेड मूरिंग स्टेशनों के लिए उपयुक्त है जिसके लिए एक चौड़े आधार पदचिह्न की आवश्यकता होती है।
• नाममात्र व्यास: 100 / 125 / 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 मिमी → SWL, जहाज ड्राइंग, और स्थापना स्थान द्वारा चुनें।
• मानक SWL: 29 से 981 kN → बोलार्ड सुरक्षित कार्य भार के रूप में माना जाना चाहिए जो आपूर्ति की गई मानक तालिका से है, न कि रस्सी तोड़ने वाले भार के रूप में।
• निर्माण: स्टील पाइप या रोल्ड स्टील प्लेट पाइप वेल्डेड असेंबली → अंतिम पाइप स्रोत और सीम उपचार की पुष्टि उत्पादन से पहले की जानी चाहिए।
• वेल्डिंग आवश्यकता: निर्दिष्ट के रूप में बेवल तैयारी और डीप-पेनेट्रेशन वेल्डिंग → पाइप-टू-बेस वेल्ड और डेक वेल्ड विवरण प्रोजेक्ट ड्राइंग और WPS का पालन करना चाहिए।
• रस्सी सुरक्षा: चिकनाई से पीसी हुई वेल्ड सीम और संपर्क सतह → बोलार्ड बॉडी और कैप क्षेत्रों में रस्सी घर्षण को कम करने में मदद करता है।
• सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर संदर्भ के रूप में → अंतिम कोटिंग या गैल्वनाइजिंग जहाज पेंटिंग विनिर्देश का पालन करती है।
• प्रमाण पत्र आवश्यकता: आदेश के दायरे के अनुसार उपलब्ध → वर्ग अनुमोदन, गवाह निरीक्षण, और सामग्री प्रमाण पत्र की पुष्टि कोटेशन से पहले की जानी चाहिए।
यह कैसे काम करता है
मूरिंग लाइन डेक बोलार्ड तक पहुंचती है → मूरिंग व्यवस्था के अनुसार रस्सी को दो बिट्स के चारों ओर घुमाया जाता है → भार बिट्स से चौड़े वेल्डेड आधार पर स्थानांतरित होता है → डेक वेल्ड और प्रबलित डेक संरचना मूरिंग प्रतिक्रिया को वहन करती है → प्रोजेक्ट आवश्यकता के अनुसार निरीक्षण और अंतिम कोटिंग पूरी की जाती है
अनुप्रयोग
मालवाहक जहाज | टैंकर | बल्क कैरियर | कंटेनर जहाज | टगबोट | बार्ज | वर्कबोट | जहाज डेक मूरिंग स्टेशन | नई निर्माण परियोजनाएं | प्रतिस्थापन और मरम्मत परियोजनाएं
प्रमाणन और लाभ
प्रोजेक्ट आवश्यकता, निरीक्षण का दायरा, सामग्री ट्रेसबिलिटी, वेल्डिंग आवश्यकता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: सही GB/T 554 टाइप ए बोलार्ड आकार का चयन कैसे किया जाना चाहिए?
A1: आवश्यक बोलार्ड SWL, जहाज मूरिंग व्यवस्था, रस्सी का आकार, लाइन लीड कोण, डेक स्थान, और शिपयार्ड स्थापना ड्राइंग के अनुसार नाममात्र व्यास का चयन करें। डेक सुदृढीकरण और वेल्डिंग विवरण जहाज डिजाइनर या शिपयार्ड द्वारा जांचे जाने चाहिए।
Q2: क्या इस टाइप ए बोलार्ड को मानक स्टील पाइप के बजाय रोल्ड स्टील प्लेट पाइप से बनाया जा सकता है?
A2: हाँ, प्रोजेक्ट विनिर्देश द्वारा अनुमति मिलने पर इस पर चर्चा की जा सकती है। पाइप स्टील पाइप या स्टील प्लेट से बनाया जा सकता है जिसे पाइप में रोल करके वेल्ड किया गया हो, लेकिन अनुदैर्ध्य सीम और रस्सी-संपर्क क्षेत्र को चिकनाई से तैयार किया जाना चाहिए, और उत्पादन से पहले सामग्री / वेल्डिंग अनुमोदन की पुष्टि की जानी चाहिए।
Q3: क्या तालिका में SWL रस्सी तोड़ने वाले भार के समान है?
A3: नहीं। तालिका SWL बोलार्ड सुरक्षित कार्य भार है जिसका उपयोग मूरिंग चयन के लिए किया जाता है। रस्सी MBL, मूरिंग लाइन डिजाइन लोड, परीक्षण लोड, और डेक संरचनात्मक डिजाइन को बोलार्ड SWL के साथ तब तक मिश्रित नहीं किया जाना चाहिए जब तक कि प्रोजेक्ट विनिर्देश स्पष्ट रूप से संबंध को परिभाषित न करे।
