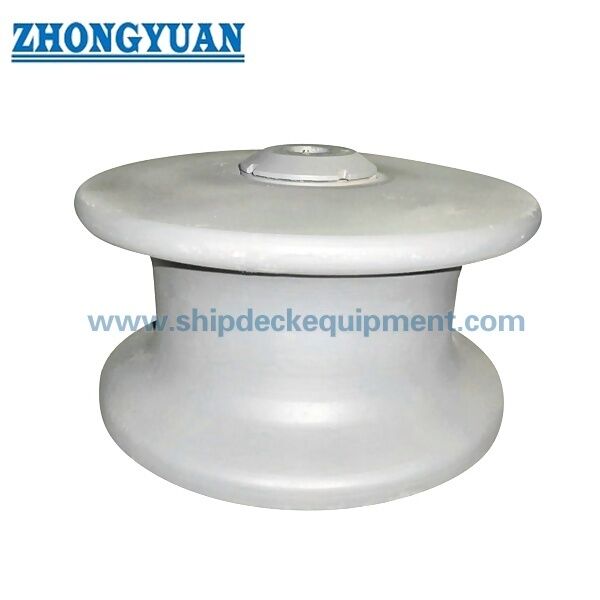

150 450 मिमी कास्ट स्टील समुद्री फेयरलीड रोलर CB / T 3861 प्रकार B खुला प्रकार
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | सीबी/टी 3861 टाइप बी | रोलर व्यास: | 150~450मिमी |
|---|---|---|---|
| रोलर वजन: | 24.8~310 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन |
| सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | सीबी / टी 3861 कास्टिंग स्टील रोलर बटन,शिप मूरिंग उपकरण रोलर बटन,अनुकूलित शिप रोलर बटन |
||
उत्पाद विवरण
150–450 मिमी कास्ट स्टील मरीन फेयरलीड रोलर | CB/T 3861 टाइप बी ओपन टाइप
उत्पाद अवलोकन
CB/T 3861 टाइप बी कास्ट स्टील मरीन फेयरलीड रोलर जहाज के मूरिंग उपकरण में इस्तेमाल होने वाला एक ओपन-टाइप सिंगल रोलर है। इसे मूरिंग लाइन गाइडेंस पोजीशन पर स्थापित किया जाता है जहाँ जहाज की व्यवस्था में एक निश्चित किनारे के बजाय घूमने वाली रस्सी-संपर्क सतह की आवश्यकता होती है। रोलर पीपी रस्सी या स्टील वायर रस्सी को गाइड करने, स्थानीय घर्षण को कम करने और डॉकिंग, शिफ्टिंग और हार्बर मूरिंग संचालन के दौरान रस्सी की सुचारू गति का समर्थन करने में मदद करता है।
यह पृष्ठ आपूर्ति की गई पैरामीटर तालिका के अनुसार 150 मिमी से 450 मिमी तक के टाइप बी रोलर व्यास को 127 kN से 617 kN तक के SWL के साथ कवर करता है। आपूर्ति की गई तकनीकी आवश्यकता बताती है कि असेंबल किया गया रोलर स्थायी विरूपण, दरारें या अन्य शक्ति-प्रभावित दोषों के बिना SWL के दोगुने के बराबर क्षैतिज भार का सामना करने में सक्षम होना चाहिए, और रोलर असेंबली को जाम किए बिना लचीले ढंग से घूमना चाहिए। संरचना को NS 2585 रोलर व्यवस्था के समान बताया गया है; प्रतिस्थापन की आवश्यकता होने पर ड्राइंग द्वारा आयामी विनिमेयता की पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
• मानक और प्रकार: CB/T 3861 टाइप बी ओपन टाइप → एक घूमने वाले रोलर का उपयोग करके मानक जहाज मूरिंग रोलर-बटन व्यवस्था के लिए उपयुक्त।
• रोलर व्यास रेंज: 150 से 450 मिमी → रस्सी के आकार, SWL और उपलब्ध मूरिंग स्टेशन लेआउट के अनुसार चुनें।
• SWL रेंज: 127 से 617 kN → क्षैतिज शक्ति सत्यापन के लिए उत्पाद लोड आधार के रूप में उपयोग किया जाता है; यह रस्सी तोड़ने का भार नहीं है।
• अधिकतम केबल व्यास: पीपी रस्सी 32 से 80 मिमी / स्टील वायर रस्सी 16 से 44 मिमी → रस्सी चयन के लिए प्रारंभिक संगतता संदर्भ।
• स्टील वायर रस्सी संदर्भ: 1770 MPa, 6×37 → अंतिम चयन की पुष्टि के लिए परियोजना रस्सी विनिर्देश का उपयोग करें।
• असेंबली प्रदर्शन: आपूर्ति की गई आवश्यकता के अनुसार स्थायी विरूपण, दरारें या शक्ति-प्रभावित दोषों के बिना क्षैतिज 2×SWL लोड क्षमता।
• रोटेशन आवश्यकता: असेंबल किया गया रोलर जाम किए बिना स्वतंत्र रूप से घूमना चाहिए → रस्सी की सुरक्षा और रखरखाव निरीक्षण के लिए महत्वपूर्ण।
• बेयरिंग / बुश विकल्प: स्टेनलेस स्टील, तांबा, या कांस्य → संक्षारण जोखिम, रखरखाव योजना और परियोजना आवश्यकता के अनुसार चुना जाता है।
मुख्य तकनीकी पैरामीटर
| रोलर व्यास D |
SWL KN |
केबल का अधिकतम व्यास | आकार | वजन किलो |
||||||||
| पीपी रस्सी | SWR तन्य शक्ति स्टील वायर रस्सी 1770MPa, 6x37 |
D1 | D2 | H | h | d | S | k | K1 | |||
| 150 | 127 | 32 | 16 | 240 | 90 | 154 | 130 | 80 | 5 | 9 | 7 | 24.8 |
| 200 | 191 | 40 | 20 | 310 | 115 | 186 | 162 | 100 | 10 | 8 | 49.3 | |
| 250 | 274 | 45 | 24 | 380 | 135 | 230 | 202 | 120 | 6 | 92 | ||
| 300 | 323 | 50 | 28 | 440 | 155 | 255 | 226 | 130 | 7 | 13 | 10 | 127 |
| 350 | 431 | 55 | 34 | 500 | 175 | 271 | 242 | 150 | 168 | |||
| 400 | 559 | 65 | 40 | 560 | 185 | 307 | 278 | 160 | 14 | 12 | 252 | |
| 450 | 617 | 80 | 44 | 630 | 210 | 316 | 287 | 180 | 310 | |||
चयन और पूछताछ गाइड
चरण 1: CB/T 3861 टाइप बी ओपन टाइप और आवश्यक रोलर व्यास D 150 से 450 मिमी तक की पुष्टि करें।
चरण 2: आवश्यक SWL, रस्सी प्रकार और अधिकतम रस्सी व्यास की जाँच करें। SWL को रस्सी तोड़ने के भार या रस्सी MBL से न बदलें।
चरण 3: सामग्री की आवश्यकता की पुष्टि करें, जैसे कास्ट स्टील, स्टेनलेस कास्ट स्टील, या परियोजना-निर्दिष्ट अन्य सामग्री। कोटेशन से पहले सामग्री ग्रेड की पुष्टि की जानी चाहिए।
चरण 4: बेयरिंग या बुश सामग्री की पुष्टि करें, जैसे स्टेनलेस स्टील, तांबा, या कांस्य, और पुष्टि करें कि रखरखाव योजना द्वारा ग्रीस पहुंच की आवश्यकता है या नहीं।
चरण 5: सतह उपचार की पुष्टि करें: Sa 2.5 ब्लास्टिंग एपॉक्सी शॉप प्राइमर के साथ, गैल्वनाइजिंग, स्टेनलेस भागों के लिए पॉलिशिंग, या अनुकूलित कोटिंग सिस्टम।
चरण 6: मात्रा, जहाज का प्रकार, स्थापना की स्थिति, वर्गीकरण समाज की आवश्यकता, ड्राइंग या संदर्भ फोटो, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय प्रदान करें।
संरचना
ओपन-टाइप सिंगल रोलर | कास्ट स्टील रोलर बॉडी | रोलर शाफ्ट / पिन व्यवस्था | स्टेनलेस स्टील, तांबा या कांस्य बेयरिंग/बुश विकल्प | ग्रीस रखरखाव बिंदु | ड्राइंग के अनुसार बेस / सपोर्ट स्ट्रक्चर | कोटेड या स्टेनलेस फिनिश सतह
डिजाइन, लोड और रखरखाव के फायदे
• सिंगल रोटेटिंग रोलर एक नियंत्रित रस्सी-संपर्क सतह प्रदान करता है और एक निश्चित रस्सी गाइड एज की तुलना में स्लाइडिंग घर्षण को कम करने में मदद करता है।
• टाइप बी रेंज SWL 127 से 617 kN तक कवर करती है, जो विभिन्न मूरिंग स्टेशन लेआउट और रस्सी व्यास के लिए कई मानक आकार प्रदान करती है।
• आपूर्ति की गई प्रदर्शन आवश्यकता एक क्षैतिज 2×SWL लोड स्थिति का उपयोग करती है, जो शिपयार्ड को स्थायी विरूपण, दरारें और शक्ति-प्रभावित दोषों के खिलाफ रोलर असेंबली की जांच करने में मदद करती है।
• असेंबली के बाद मुक्त रोटेशन एक प्रमुख निरीक्षण बिंदु है। सुचारू रोटेशन रस्सी के घिसाव को कम करता है और संचालन से पहले रखरखाव की समस्याओं की पहचान करना आसान बनाता है।
• स्टेनलेस स्टील, तांबा, या कांस्य बेयरिंग/बुश विकल्प को संक्षारण जोखिम, स्नेहन अभ्यास और रखरखाव वरीयता से मेल खाने के लिए चुना जा सकता है।
• ग्रीस रखरखाव पहुंच नियमित स्नेहन का समर्थन करती है ताकि रोलर समुद्री सेवा में सुचारू रूप से चलता रहे।
• कास्टिंग सतह, रस्सी-संपर्क त्रिज्या, शाफ्ट फिट, और कोटिंग तैयारी की सावधानीपूर्वक जांच की जानी चाहिए क्योंकि वे सीधे रस्सी सुरक्षा, रोटेशन और निरीक्षण स्वीकृति को प्रभावित करते हैं।
कस्टम विशेषताएँ
• मानक: CB/T 3861 → जब जहाज विनिर्देश या शिपयार्ड ड्राइंग इस चीनी मरीन रोलर मानक को कॉल करती है तो उपयोग करें।
• प्रकार: टाइप बी ओपन टाइप → मूरिंग लाइन मार्गदर्शन के लिए सिंगल एक्सपोज्ड रोलर व्यवस्था।
• रोलर व्यास: 150 / 200 / 250 / 300 / 350 / 400 / 450 मिमी → SWL, रस्सी व्यास और स्थापना स्थान के अनुसार चुनें।
• SWL: 127 से 617 kN → आपूर्ति की गई तालिका से उत्पाद लोड रेटिंग संदर्भ; उठाने वाला SWL नहीं है और रस्सी तोड़ने का भार नहीं है।
• लागू रस्सी: पीपी रस्सी और स्टील वायर रस्सी → तालिका में स्टील वायर रस्सी संदर्भ 1770 MPa, 6×37 है।
• सामग्री: उत्पाद आधार के रूप में कास्ट स्टील → स्टेनलेस कास्ट स्टील और अन्य सूचीबद्ध सामग्री विकल्पों की पुष्टि ड्राइंग और परियोजना विनिर्देश द्वारा की जानी चाहिए।
• बेयरिंग / बुश: स्टेनलेस स्टील, तांबा, या कांस्य → संक्षारण प्रतिरोध और स्नेहन आवश्यकता के अनुसार चुना जाता है।
• सतह उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर, गैल्वनाइज्ड, पॉलिश, या अनुकूलित → अंतिम कोटिंग जहाज कोटिंग विनिर्देश का पालन करनी चाहिए।
• प्रमाण पत्र आवश्यकता: आदेश के अनुसार निर्माता प्रमाण पत्र या वर्ग प्रमाण पत्र → कोटेशन से पहले वर्ग निरीक्षण दायरे की पुष्टि की जानी चाहिए।
यह कैसे काम करता है
मूरिंग लाइन रोलर के पास आती है → रस्सी घूमती हुई रोलर सतह के संपर्क में आती है → रोलर रस्सी की गति के साथ घूमता है → घर्षण और स्थानीय रस्सी का घिसाव कम होता है → क्षैतिज भार रोलर असेंबली के माध्यम से सहायक जहाज संरचना में स्थानांतरित होता है
अनुप्रयोग
जहाज मूरिंग स्टेशन | डेक रस्सी मार्गदर्शन स्थान | फेयरलीड और रोलर गाइड व्यवस्था | नई निर्माण परियोजनाएं | जहाज की मरम्मत और प्रतिस्थापन | कार्गो जहाज | टगबोट | बार्ज | वर्कबोट | हार्बर मूरिंग उपकरण
प्रमाणन और लाभ
परियोजना की आवश्यकता, निरीक्षण दायरे, सामग्री ट्रेसबिलिटी, लोड सत्यापन आवश्यकता, और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

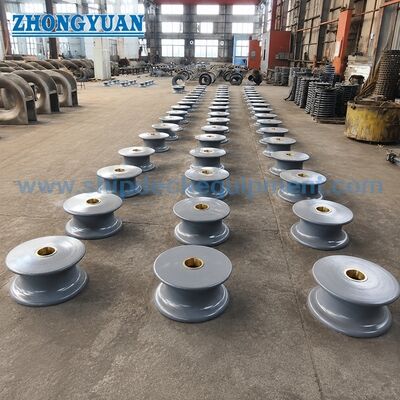

ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: सही CB/T 3861 टाइप बी रोलर आकार का चयन कैसे किया जाना चाहिए?
A1: आवश्यक SWL, पीपी रस्सी या स्टील वायर रस्सी व्यास, स्थापना स्थान, और जहाज मूरिंग व्यवस्था ड्राइंग के अनुसार रोलर व्यास का चयन करें। कोटेशन से पहले SWL और अधिकतम केबल व्यास दोनों की जांच की जानी चाहिए।
Q2: क्या तालिका में SWL रस्सी तोड़ने के भार या उठाने वाले SWL के समान है?
A2: नहीं। सूचीबद्ध SWL मूरिंग रोलर बटन के लिए उत्पाद लोड रेटिंग संदर्भ है। इसे रस्सी तोड़ने के भार, रस्सी MBL, या उठाने वाले उपकरण SWL के रूप में नहीं माना जाना चाहिए।
Q3: उत्पादन या वर्ग निरीक्षण से पहले क्या जांचा जाना चाहिए?
A3: मानक प्रकार, आकार, सामग्री ग्रेड, बेयरिंग या बुश सामग्री, सतह उपचार, ड्राइंग, निरीक्षण दायरे, और प्रमाण पत्र की आवश्यकता की पुष्टि करें। यदि वर्ग प्रमाण पत्र या गवाह निरीक्षण की आवश्यकता है, तो इसे कोटेशन से पहले पुष्टि की जानी चाहिए।
