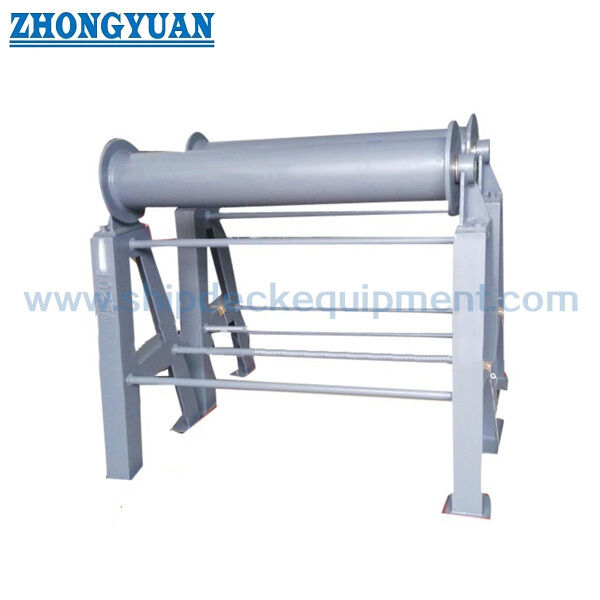

मध्य-डेक क्षैतिज रोलर नौका लंगर के लिए फेयरलीड CB / T 435-2005 प्रकार बी
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | सीबी/टी 435-2005 | प्रकार: | टाइप बी इनर बोर्ड डेक माउंटेड |
|---|---|---|---|
| रोलर व्यास: | 200 एवं 250 मिमी | वज़न: | 123.5 एवं 197.5 किग्रा |
| सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील | सतह का उपचार: | S2.5 + एक परत एपॉक्सी दुकान प्राइमर, पॉलिश, गैल्वेनाइज्ड, अनुकूलित सतह उपचार उपलब्ध। |
| वर्गीकरण प्रमाण पत्र: | निर्माता का प्रमाणपत्र, सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, आदि | ||
| प्रमुखता देना: | इनबोर्ड हॉरिजॉन्टल रोलर फेयरलीड |
||
उत्पाद विवरण
जहाज मूरिंग के लिए मिड-डेक हॉरिजॉन्टल रोलर फेयरलीड | CB/T 435-2005 टाइप बी
उत्पाद अवलोकन

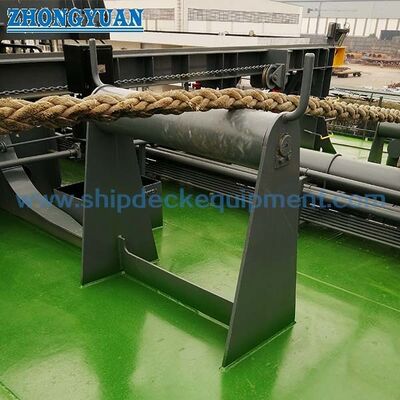

CB/T 435 टाइप बी डेक माउंटेड इनबोर्ड हॉरिजॉन्टल रोलर फेयरलीड जहाज के किनारे रोलर फेयरलीड और मध्य मूरिंग विंच के बीच मध्य डेक क्षेत्र में स्थापित है। इसका मुख्य कार्य लंबी मूरिंग रस्सी के लीड के लिए एक मध्यवर्ती समर्थन बिंदु के रूप में कार्य करना है, खासकर जब विंच जहाज के किनारे से दूर स्थित हो और डेक पाइपिंग, फिटिंग, या संरचनात्मक सदस्य विंच और जहाज के किनारे फेयरलीड के बीच स्थित हों।
टाइप ए के विपरीत, जो जहाज के किनारे व्यवस्थित होता है और जहाज के किनारे रोलर फेयरलीड के साथ प्रयोग किया जाता है, टाइप बी एक इनबोर्ड डेक-माउंटेड सपोर्ट रोलर है। यह मूरिंग रस्सी को डेक पर झुकने से रोकने में मदद करता है, रस्सी को डेक की बाधाओं को पार करने में सहायता करता है, और ऊर्ध्वाधर दिशा में रस्सी के लीड को समायोजित कर सकता है। रोलर बेयरिंग व्यवस्था में चिकनी घूर्णन के लिए एक स्नेहन तेल नाली शामिल है। जब फेयरलीड की ऊंचाई 700 मिमी से अधिक हो जाती है, तो स्थिरता में सुधार के लिए अनुप्रस्थ बॉटम सुदृढीकरण और ब्रैकेट सुदृढीकरण की व्यवस्था की जा सकती है; अंतिम सुदृढीकरण विवरण को जहाज के डेक व्यवस्था और परियोजना ड्राइंग के अनुसार पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद प्रकार: मिड-डेक इनबोर्ड हॉरिजॉन्टल रोलर फेयरलीड → जहाज के किनारे रोलर फेयरलीड और मध्य मूरिंग विंच के बीच मध्यवर्ती समर्थन बिंदु।
- मानक और प्रकार: CB/T 435-2005 टाइप बी → इनबोर्ड डेक-माउंटेड व्यवस्था, टाइप ए जहाज के किनारे व्यवस्था से भिन्न।
- नाममात्र रोलर व्यास: 200 मिमी और 250 मिमी → विभिन्न मूरिंग लोड और रस्सी लीड व्यवस्था के लिए दो मानक रोलर आकार।
- आपूर्ति की गई SWL तालिका मान: 100 kN और 210 kN → चयन को जहाज की मूरिंग व्यवस्था, रस्सी लीड कोण, डेक संरचना और वर्ग आवश्यकता के साथ जांचा जाना चाहिए।
- लंबाई विकल्प: आपूर्ति की गई तालिका में 600 / 800 / 1000 / 1200 मिमी → मध्य मूरिंग विंच और जहाज के किनारे रोलर फेयरलीड के बीच डेक दूरी का मिलान करने के लिए उपयोगी।
- विशिष्ट वजन संदर्भ: 123.5 किग्रा और 197.5 किग्रा → आपूर्ति किए गए नोट के अनुसार L = 800 मिमी और H = 1200 मिमी पर आधारित गणना।
- रोलर घूर्णन: स्नेहन तेल नाली के साथ बेयरिंग डिजाइन → संचालन के दौरान लचीले घूर्णन को बनाए रखने और स्थानीय रस्सी घर्षण को कम करने में मदद करता है।
- सतह उपचार: संदर्भ के रूप में Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर → गैल्वेनाइज्ड, पॉलिश, या अनुकूलित सतह उपचार पर चर्चा की जा सकती है जब निर्दिष्ट किया गया हो।
मुख्य तकनीकी पैरामीटर
| नाममात्र व्यास | D | D1 | T | T1 | h | B | L | L1 | L2 | H | फ्रेम L बार |
SWL kN |
वजन kg |
| 200 | 200 | 300 | 10 | 14 | 175 | 240 | 600 800 1000 1200 |
L+44 | 1500 | 10 X 100 X 10 | 100 | 123.5 | |
| 250 | 250 | 350 | 12 | 19 | 200 | 300 | L+54 | 125 X 125 X 14 | 210 | 197. 5 | |||
| नोट: वजन L=800mm, H=1 200mm पर आधारित है | |||||||||||||
.
चयन और पूछताछ गाइड
चरण 1: CB/T 435-2005 टाइप बी डेक माउंटेड इनबोर्ड हॉरिजॉन्टल रोलर फेयरलीड और नाममात्र रोलर व्यास 200 मिमी या 250 मिमी की पुष्टि करें।
चरण 2: मध्य मूरिंग विंच की स्थिति, जहाज के किनारे रोलर फेयरलीड की स्थिति, रस्सी पथ की ऊंचाई, और क्या टाइप बी फेयरलीड को एक मध्यवर्ती रस्सी समर्थन बिंदु के रूप में आवश्यक है, इसकी पुष्टि करें।
चरण 3: एल विकल्प, आवश्यक स्थापना ऊंचाई एच, उपलब्ध मध्य-डेक स्थान, आसन्न पाइपिंग / फिटिंग / डेक संरचनाओं, और क्या 700 मिमी से अधिक ऊंचाई के लिए अनुप्रस्थ बॉटम और ब्रैकेट सुदृढीकरण की आवश्यकता है, इसकी पुष्टि करें।
चरण 4: उद्धरण से पहले रस्सी के प्रकार, रस्सी के व्यास, मूरिंग लोड आधार, आवश्यक SWL सत्यापन, और वर्गीकरण समाज की आवश्यकता की पुष्टि करें।
चरण 5: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील, या अन्य परियोजना-निर्दिष्ट सामग्री।
चरण 6: सतह उपचार, मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, स्थापना ड्राइंग, और यदि उपलब्ध हो तो संदर्भ तस्वीरें की पुष्टि करें।
संरचना
मध्य डेक माउंटेड बेस | इनबोर्ड हॉरिजॉन्टल रोलर | रोलर शाफ्ट और बेयरिंग व्यवस्था | स्नेहन तेल नाली | फ्रेम एल बार | आवश्यकतानुसार अनुप्रस्थ बॉटम सुदृढीकरण | 700 मिमी से अधिक ऊंचाई होने पर ब्रैकेट सुदृढीकरण | शॉप प्राइमर या निर्दिष्ट सतह उपचार
मूरिंग रस्सी समर्थन, स्थापना और इंजीनियरिंग लाभ
- टाइप बी इनबोर्ड डेक-माउंटेड स्थिति मध्य मूरिंग विंच और जहाज के किनारे रोलर फेयरलीड के बीच एक मध्यवर्ती रस्सी समर्थन बिंदु प्रदान करती है।
- यह एक लंबी मूरिंग रस्सी स्पैन को डेक पर झुकने से रोकने में मदद करता है और रस्सी को डेक पाइपिंग, आउटफिटिंग पार्ट्स, या संरचनात्मक सदस्यों के ऊपर से गुजरने में सहायता करता है।
- हॉरिजॉन्टल रोलर जहाज के किनारे फेयरलीड और ओवरबोर्ड रोलर व्यवस्था तक पहुंचने से पहले ऊर्ध्वाधर दिशा में रस्सी पथ को ठीक कर सकता है।
- स्नेहन तेल नाली के साथ रोलर बेयरिंग डिजाइन लचीले घूर्णन का समर्थन करता है और पीपी रस्सियों और अन्य मूरिंग रस्सियों पर स्लाइडिंग घर्षण को कम करने में मदद करता है।
- 700 मिमी से ऊपर की स्थापना ऊंचाइयों के लिए, स्थिरता में सुधार के लिए अनुप्रस्थ बॉटम सुदृढीकरण और ब्रैकेट सुदृढीकरण की व्यवस्था की जा सकती है; अंतिम व्यवस्था को जहाज के डेक संरचना से मेल खाना चाहिए।
- डेक फाउंडेशन, वेल्डिंग विवरण, और स्थानीय सुदृढीकरण को मूरिंग लोड पथ और परियोजना अनुमोदन आवश्यकता के अनुसार शिपयार्ड या डिजाइन कार्यालय द्वारा जांचा जाना चाहिए।
- टाइप बी को टाइप ए से अलग किया जाना चाहिए: टाइप ए जहाज के किनारे व्यवस्थित होता है और जहाज के किनारे रोलर फेयरलीड के साथ प्रयोग किया जाता है, जबकि टाइप बी इनबोर्ड में डेक समर्थन बिंदु के रूप में व्यवस्थित होता है।
कस्टम विशेषताएँ
- मानक: CB/T 435-2005 → टाइप बी मिड-डेक इनबोर्ड हॉरिजॉन्टल रोलर फेयरलीड आयामों और पदनाम के लिए संदर्भ।
- प्रकार: टाइप बी इनबोर्ड डेक माउंटेड → मध्य मूरिंग विंच और जहाज के किनारे रोलर फेयरलीड के बीच एक मध्यवर्ती समर्थन बिंदु के रूप में उपयोग किया जाता है।
- नाममात्र रोलर व्यास: 200 / 250 मिमी → जहाज के ड्राइंग, रस्सी व्यवस्था, और आवश्यक SWL आधार के अनुसार चयन करें।
- SWL: आपूर्ति की गई तालिका से 100 / 210 kN → परियोजना लोड सत्यापन या वर्ग अनुमोदन आवश्यकता को प्रतिस्थापित नहीं करना चाहिए।
- लंबाई: 600 / 800 / 1000 / 1200 मिमी विकल्प → मध्य-डेक लेआउट और विंच और जहाज के किनारे फेयरलीड के बीच रस्सी लीड दूरी के अनुसार चयन करें।
- सामग्री: सी-एमएन स्टील, माइल्ड स्टील, या स्टेनलेस स्टील → अंतिम ग्रेड और प्रमाण पत्र का दायरा आदेश आवश्यकता द्वारा पुष्टि की जानी है।
- सतह उपचार: संदर्भ के रूप में Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर → गैल्वेनाइज्ड, पॉलिश, या अनुकूलित फिनिश निर्दिष्ट होने पर उपलब्ध है।
- सुदृढीकरण: 700 मिमी से अधिक ऊंचाई होने पर अनुप्रस्थ बॉटम और ब्रैकेट सुदृढीकरण → लंबी स्थापनाओं के लिए स्थिरता में सुधार के लिए उपयोग किया जाता है।
- प्रमाण पत्र आवश्यकता: परियोजना आवश्यकता के अनुसार उपलब्ध → निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, या वर्ग प्रमाण पत्र का दायरा उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
मूरिंग रस्सी मध्य विंच से निकलती है → टाइप बी इनबोर्ड हॉरिजॉन्टल रोलर फेयरलीड डेक पर लंबी रस्सी स्पैन का समर्थन करता है → रोलर घूर्णन रस्सी को निर्देशित करता है और डेक संपर्क को कम करता है → आवश्यकतानुसार रस्सी डेक पाइपिंग या संरचनाओं को पार करती है → रस्सी जहाज के किनारे रोलर फेयरलीड और आउटबोर्ड लीड पथ की ओर बढ़ती है
अनुप्रयोग
मध्य डेक मूरिंग स्टेशन | मध्य मूरिंग विंच और जहाज के किनारे रोलर फेयरलीड के बीच रस्सी लीड | लंबी अप्रत्यक्ष रस्सी स्पैन व्यवस्था | पाइपिंग या आउटफिटिंग बाधाओं वाले डेक | ऊर्ध्वाधर रस्सी कोण सुधार | पीपी रस्सी मूरिंग सिस्टम | कार्गो जहाज | टैंकर | बल्क कैरियर | कंटेनर जहाज | नई निर्माण और प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण दायरे, सामग्री ट्रेसबिलिटी, और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: CB/T 435 टाइप बी हॉरिजॉन्टल रोलर फेयरलीड का कार्य क्या है?
A1: टाइप बी को मध्य डेक पर इनबोर्ड स्थापित किया जाता है, जो मध्य मूरिंग विंच और जहाज के किनारे रोलर फेयरलीड के बीच एक मध्यवर्ती समर्थन बिंदु के रूप में कार्य करता है। यह एक लंबी रस्सी लीड का समर्थन करता है, रस्सी को डेक से दूर रखने में मदद करता है, और रस्सी को पाइपिंग या डेक संरचनाओं को पार करने में सहायता करता है।
Q2: क्या आपूर्ति की गई SWL का उपयोग हर जहाज के लिए सीधे किया जा सकता है?
A2: नहीं। आपूर्ति की गई तालिका मानक आकारों के लिए SWL मान प्रदान करती है, लेकिन अंतिम चयन को अभी भी जहाज की मूरिंग व्यवस्था, रस्सी लीड कोण, डेक सुदृढीकरण, वेल्डिंग विवरण, और वर्ग अनुमोदन आवश्यकता के साथ जांचा जाना चाहिए।
Q3: इस अनुप्रयोग में टाइप ए और टाइप बी के बीच क्या अंतर है?
A3: टाइप ए जहाज के किनारे व्यवस्थित होता है और जहाज के किनारे रोलर फेयरलीड के साथ प्रयोग किया जाता है। टाइप बी को मध्य डेक पर इनबोर्ड स्थापित किया जाता है और यह जहाज के किनारे फेयरलीड और मध्य मूरिंग विंच के बीच एक समर्थन रोलर के रूप में काम करता है।
