मध्य डेक इनबोर्ड क्षैतिज रोलर फेयरलीड CB / T 435 प्रकार बी जहाज लंगर रस्सी समर्थन के लिए

मिड-डेक इनबोर्ड क्षैतिज रोलर फेयरलीड | शिप मूरिंग रोप सपोर्ट के लिए सीबी/टी 435 टाइप बी

उत्पाद अवलोकन

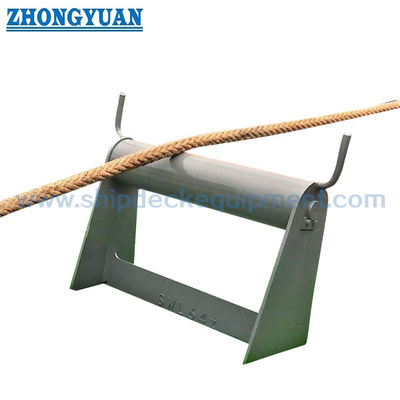

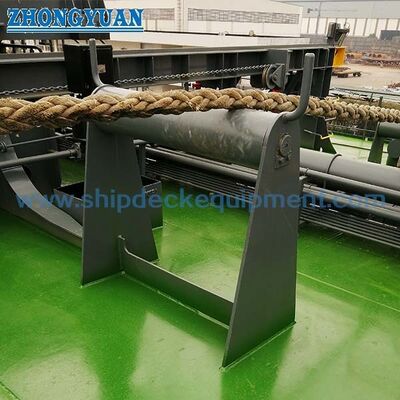

सीबी/टी 435 टाइप बी डेक इनबोर्ड हॉरिजॉन्टल रोलर फेयरलीड पर स्थापित है, जो शिपसाइड रोलर फेयरलीड और मध्य मूरिंग विंच के बीच मध्य डेक क्षेत्र में स्थापित किया गया है। इसका मुख्य कार्य लंबी मूरिंग रस्सी लीड के लिए एक मध्यवर्ती समर्थन बिंदु के रूप में कार्य करना है, खासकर जब चरखी जहाज के किनारे से दूर स्थित होती है और डेक पाइपिंग, फिटिंग, या संरचनात्मक सदस्य चरखी और जहाज के फेयरलीड के बीच स्थित होते हैं।

टाइप ए के विपरीत, जिसे जहाज के किनारे पर व्यवस्थित किया जाता है और जहाज के किनारे रोलर फेयरलीड के साथ प्रयोग किया जाता है, टाइप बी एक इनबोर्ड डेक-माउंटेड सपोर्ट रोलर है। यह मूरिंग रस्सी को डेक पर ढीले होने से रोकने में मदद करता है, डेक बाधाओं को पार करने में रस्सी की सहायता करता है, और ऊर्ध्वाधर दिशा में रस्सी के नेतृत्व को समायोजित कर सकता है। रोलर बेयरिंग व्यवस्था में सुचारू घुमाव के लिए एक चिकनाई तेल नाली शामिल है। जब फेयरलीड की ऊंचाई 700 मिमी से अधिक हो जाती है, तो स्थिरता में सुधार के लिए अनुप्रस्थ तल सुदृढीकरण और ब्रैकेट सुदृढीकरण की व्यवस्था की जा सकती है; अंतिम सुदृढीकरण विवरण की पुष्टि पोत डेक व्यवस्था और परियोजना ड्राइंग के अनुसार की जानी चाहिए।

त्वरित विशिष्टताएँ

• उत्पाद प्रकार: मिड-डेक इनबोर्ड हॉरिजॉन्टल रोलर फेयरलीड → शिपसाइड रोलर फेयरलीड और मिडिल मूरिंग विंच के बीच मध्यवर्ती समर्थन बिंदु।
• मानक और प्रकार: सीबी/टी 435-2005 टाइप बी → इनबोर्ड डेक-माउंटेड व्यवस्था, टाइप ए शिपसाइड व्यवस्था से अलग।
• नाममात्र रोलर व्यास: 200 मिमी और 250 मिमी → विभिन्न मूरिंग लोड और रस्सी लीड व्यवस्था के लिए दो मानक रोलर आकार।
• आपूर्ति की गई एसडब्ल्यूएल तालिका मान: 100 केएन और 210 केएन → चयन की जांच पोत लंगर व्यवस्था, रस्सी लीड कोण, डेक संरचना और वर्ग की आवश्यकता के साथ की जानी चाहिए।
• लंबाई विकल्प: आपूर्ति की गई तालिका में 600 / 800 / 1000 / 1200 मिमी → मध्य मूरिंग चरखी और शिपसाइड रोलर फेयरलीड के बीच डेक की दूरी के मिलान के लिए उपयोगी।
• विशिष्ट वजन संदर्भ: 123.5 किलोग्राम और 197.5 किलोग्राम → आपूर्ति किए गए नोट के अनुसार एल = 800 मिमी और एच = 1200 मिमी के आधार पर गणना की गई।
• रोलर रोटेशन: चिकनाई वाले तेल खांचे के साथ असर डिजाइन → लचीले रोटेशन को बनाए रखने और ऑपरेशन के दौरान स्थानीय रस्सी घर्षण को कम करने में मदद करता है।
• सतह उपचार: एसए 2.5 ब्लास्टिंग + संदर्भ के रूप में एक परत एपॉक्सी शॉप प्राइमर → निर्दिष्ट होने पर गैल्वनाइज्ड, पॉलिश, या अनुकूलित सतह उपचार पर चर्चा की जा सकती है।

मुख्य तकनीकी पैरामीटर

.

चयन एवं पूछताछ गाइड

चरण 1: सीबी/टी 435-2005 टाइप बी डेक की पुष्टि करें जो इनबोर्ड क्षैतिज रोलर फेयरलीड और नाममात्र रोलर व्यास 200 मिमी या 250 मिमी पर स्थापित है।

चरण 2: मध्य मूरिंग विंच स्थिति, शिपसाइड रोलर फ़ेयरलीड स्थिति, रस्सी पथ की ऊंचाई की पुष्टि करें, और क्या मध्यवर्ती रस्सी समर्थन बिंदु के रूप में टाइप बी फ़ेयरलीड की आवश्यकता है।

चरण 3: एल विकल्प की पुष्टि करें, आवश्यक स्थापना ऊंचाई एच, उपलब्ध मध्य-डेक स्थान, पास की पाइपिंग / फिटिंग / डेक संरचनाएं, और क्या 700 मिमी से अधिक ऊंचाई के लिए अनुप्रस्थ तल और ब्रैकेट सुदृढीकरण की आवश्यकता है।

चरण 4: कोटेशन से पहले रस्सी के प्रकार, रस्सी के व्यास, मूरिंग लोड के आधार, आवश्यक एसडब्ल्यूएल सत्यापन और वर्गीकरण सोसायटी की आवश्यकता की पुष्टि करें।

चरण 5: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील, या अन्य परियोजना-निर्दिष्ट सामग्री।

चरण 6: यदि उपलब्ध हो तो सतह के उपचार, मात्रा, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, इंस्टॉलेशन ड्राइंग और संदर्भ फ़ोटो की पुष्टि करें।

संरचना

मध्य डेक पर स्थापित आधार | इनबोर्ड क्षैतिज रोलर | रोलर शाफ्ट और बेयरिंग व्यवस्था | चिकनाई तेल नाली | फ़्रेम एल बार | आवश्यकता पड़ने पर अनुप्रस्थ तल सुदृढीकरण | ऊंचाई 700 मिमी से अधिक होने पर ब्रैकेट सुदृढीकरण | प्राइमर या निर्दिष्ट सतह उपचार खरीदें

मूरिंग रस्सी समर्थन, स्थापना और इंजीनियरिंग लाभ

• टाइप बी इनबोर्ड डेक-माउंटेड स्थिति मध्य मूरिंग चरखी और शिपसाइड रोलर फेयरलीड के बीच एक मध्यवर्ती रस्सी समर्थन बिंदु प्रदान करती है।
• यह लंबी मूरिंग रस्सी को डेक पर लटकने से रोकने में मदद करता है और जब रस्सी को डेक पाइपिंग, आउटफिटिंग भागों या संरचनात्मक सदस्यों के ऊपर से गुजरने की आवश्यकता होती है तो रस्सी का समर्थन करता है।
• क्षैतिज रोलर रस्सी के शिपसाइड फेयरलीड और ओवरबोर्ड रोलर व्यवस्था तक पहुंचने से पहले ऊर्ध्वाधर दिशा में रस्सी पथ को सही कर सकता है।
• चिकनाई वाले तेल खांचे के साथ रोलर बेयरिंग डिज़ाइन लचीले रोटेशन का समर्थन करता है और पीपी रस्सियों और अन्य मूरिंग रस्सियों पर फिसलने वाले घर्षण को कम करने में मदद करता है।

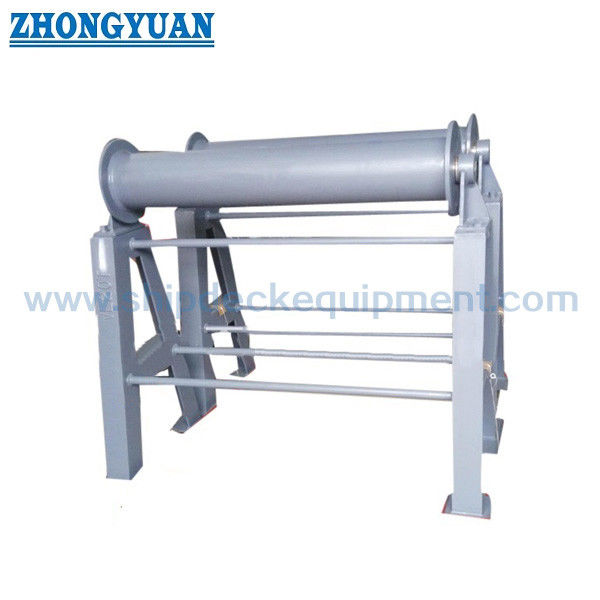

• 700 मिमी से ऊपर की स्थापना ऊंचाई के लिए, स्थिरता में सुधार के लिए अनुप्रस्थ तल सुदृढीकरण और ब्रैकेट सुदृढीकरण की व्यवस्था की जा सकती है; अंतिम व्यवस्था पोत डेक संरचना से मेल खाना चाहिए।
• डेक फाउंडेशन, वेल्डिंग विवरण और स्थानीय सुदृढीकरण की जाँच शिपयार्ड या डिज़ाइन कार्यालय द्वारा मूरिंग लोड पथ और परियोजना अनुमोदन आवश्यकता के अनुसार की जानी चाहिए।
• टाइप बी को टाइप ए से अलग किया जाना चाहिए: टाइप ए को जहाज के किनारे पर व्यवस्थित किया जाता है और जहाज के किनारे रोलर फेयरलीड के साथ उपयोग किया जाता है, जबकि टाइप बी को डेक समर्थन बिंदु के रूप में जहाज के अंदर व्यवस्थित किया जाता है।

कस्टम विशेषताएँ

• मानक: सीबी/टी 435-2005 → टाइप बी मिड-डेक इनबोर्ड क्षैतिज रोलर फेयरलीड आयाम और पदनाम के लिए संदर्भ।
• प्रकार: टाइप बी इनबोर्ड डेक माउंटेड → मध्य मूरिंग विंच और शिपसाइड रोलर फेयरलीड के बीच एक मध्यवर्ती समर्थन बिंदु के रूप में उपयोग किया जाता है।
• नाममात्र रोलर व्यास: 200/250 मिमी → पोत ड्राइंग, रस्सी व्यवस्था और आवश्यक एसडब्ल्यूएल आधार के अनुसार चयन करें।
• एसडब्ल्यूएल: आपूर्ति की गई तालिका से 100/210 केएन → प्रोजेक्ट लोड सत्यापन या वर्ग अनुमोदन आवश्यकता को प्रतिस्थापित न करें।
• लंबाई: 600 / 800 / 1000 / 1200 मिमी विकल्प → मध्य-डेक लेआउट और विंच और शिपसाइड फ़ेयरलीड के बीच रस्सी लीड की दूरी के अनुसार चयन करें।
• सामग्री: सी-एमएन स्टील, माइल्ड स्टील, या स्टेनलेस स्टील → अंतिम ग्रेड और प्रमाणपत्र का दायरा ऑर्डर की आवश्यकता के अनुसार पुष्टि किया जाना है।
• भूतल उपचार: एसए 2.5 ब्लास्टिंग + संदर्भ के रूप में एक परत एपॉक्सी शॉप प्राइमर → निर्दिष्ट होने पर गैल्वनाइज्ड, पॉलिश, या अनुकूलित फिनिश उपलब्ध है।
• सुदृढीकरण: जब ऊंचाई 700 मिमी से अधिक हो तो अनुप्रस्थ तल और ब्रैकेट सुदृढीकरण → लम्बे प्रतिष्ठानों के लिए स्थिरता में सुधार के लिए उपयोग किया जाता है।
• प्रमाणपत्र की आवश्यकता: परियोजना की आवश्यकता के अनुसार उपलब्ध → निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, या वर्ग प्रमाणपत्र दायरे की कोटेशन से पहले पुष्टि की जानी चाहिए।

यह काम किस प्रकार करता है

मूरिंग रस्सी मध्य चरखी को छोड़ती है → टाइप बी इनबोर्ड क्षैतिज रोलर फेयरलीड डेक पर लंबी रस्सी के विस्तार का समर्थन करता है → रोलर रोटेशन रस्सी का मार्गदर्शन करता है और डेक संपर्क को कम करता है → आवश्यकता पड़ने पर रस्सी डेक पाइपिंग या संरचनाओं को पार करती है → रस्सी जहाज के किनारे रोलर फेयरलीड और आउटबोर्ड लीड पथ की ओर बढ़ती है

अनुप्रयोग

मध्य डेक मूरिंग स्टेशन | मध्य मूरिंग विंच और शिपसाइड रोलर फ़ेयरलीड के बीच रस्सी का नेतृत्व | लंबी असमर्थित रस्सी विस्तार व्यवस्था | पाइपिंग या आउटफिटिंग बाधाओं के साथ डेक | ऊर्ध्वाधर रस्सी कोण सुधार | पीपी रस्सी मूरिंग सिस्टम | मालवाहक जहाज | टैंकर | थोक वाहक | कंटेनर जहाज़ | नवनिर्माण एवं प्रतिस्थापन परियोजनाएँ

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

ड्राइंग एवं तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: सीबी/टी 435 टाइप बी हॉरिजॉन्टल रोलर फेयरलीड का क्या कार्य है?

ए1: टाइप बी को मध्य डेक पर मध्य मूरिंग विंच और शिपसाइड रोलर फेयरलीड के बीच एक मध्यवर्ती समर्थन बिंदु के रूप में स्थापित किया गया है। यह एक लंबी रस्सी के सीसे का समर्थन करता है, रस्सी को डेक से दूर रखने में मदद करता है, और पाइपिंग या डेक संरचनाओं को पार करने में रस्सी की सहायता करता है।

Q2: क्या आपूर्ति की गई SWL का उपयोग प्रत्येक जहाज के लिए सीधे किया जा सकता है?

ए2: नहीं। आपूर्ति की गई तालिका मानक आकारों के लिए एसडब्ल्यूएल मान प्रदान करती है, लेकिन अंतिम चयन को अभी भी पोत मूरिंग व्यवस्था, रस्सी लीड कोण, डेक सुदृढीकरण, वेल्डिंग विवरण और वर्ग अनुमोदन आवश्यकता के साथ जांचा जाना चाहिए।

Q3: इस एप्लिकेशन में टाइप ए और टाइप बी के बीच क्या अंतर है?

ए3: टाइप ए को जहाज के किनारे पर व्यवस्थित किया जाता है और जहाज के किनारे रोलर फेयरलीड के साथ प्रयोग किया जाता है। टाइप बी मध्य डेक पर इनबोर्ड स्थापित किया गया है और शिपसाइड फेयरलीड और मध्य मूरिंग चरखी के बीच एक समर्थन रोलर के रूप में काम करता है।
