4-रोलर यूनिवर्सल फेयरलीड जहाज़ की लंगरबाजी के लिए JIS F 2026-1980 प्रकार A
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | जेआईएस एफ 2026-1980 | प्रकार: | टाइप करो |
|---|---|---|---|
| रोलर व्यास: | 140~315मिमी | वज़न: | 187~1232 किग्रा |
| सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | ||
| प्रमुखता देना: | जेआईएस एफ 2026-80 चार रोलर फेयरलीड्स,चार रोलर फेयरलीड्स,टाइप ए विंच रोलर फेयरलीड |
||
उत्पाद विवरण

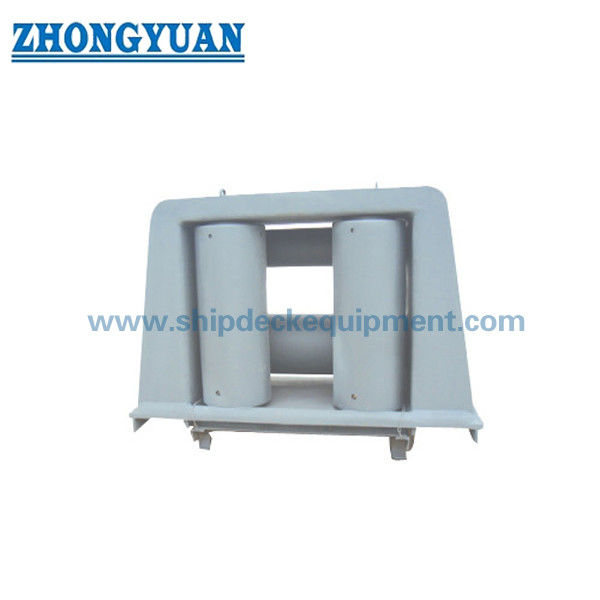

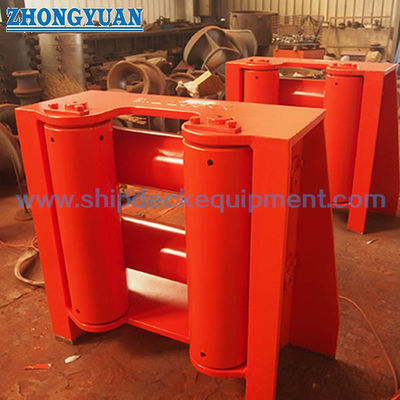

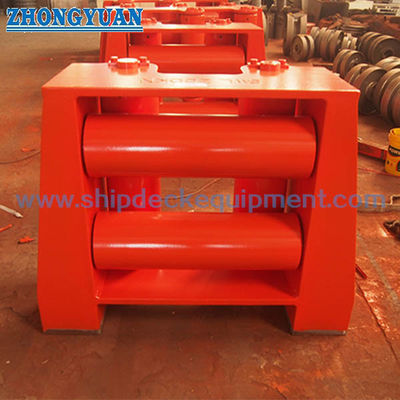

4-रोलर यूनिवर्सल फेयरलीड जहाज़ की लंगरबाजी के लिए JIS F 2026-1980 प्रकार A
उत्पाद का अवलोकन
JIS F 2026-1980 टाइप A फेयरलीड एक चार रोलर क्षैतिज रोलर फेयरलीड है जिसका उपयोग जहाज की लंगर व्यवस्था में रस्सी गाइड के रूप में किया जाता है।इसकी चार रोलर कॉन्फ़िगरेशन रस्सी के उद्घाटन के चारों ओर ऊर्ध्वाधर और क्षैतिज रोलर्स को जोड़ती है ताकि एक लंगर लाइन फिक्स्ड डेक किनारों के खिलाफ सीधे रगड़ने के बिना लीड दिशा बदल सकेउत्पाद का चयन सामान्यतः जहाज के लंगर लगाने की व्यवस्था, लागू तार रस्सी व्यास, स्थापना की स्थिति और सहायक डेक संरचना के साथ किया जाता है।
JIS F 2026-1980 के तहत, प्रकार A चार रोलर का रूप है; उसी मानक में विभिन्न रोलर व्यवस्थाओं के साथ प्रकार BR और प्रकार BL कॉन्फ़िगरेशन भी शामिल हैं।नाममात्र आकार 140 से 315 लागू तार रस्सी व्यास 18 से 42 से जुड़े हैं.5 मिमी। मानक में सामग्री के कार्यक्रम, दृश्य गुणवत्ता और चिकनी रोलर संचालन को भी निर्दिष्ट किया गया है। भार रेटिंग, डेक सुदृढीकरण,कोटिंग सिस्टम और प्रमाणपत्र के दायरे को परियोजना विनिर्देश और अनुमोदित पात्र के चित्र से अलग से पुष्टि की जानी चाहिए.
त्वरित विनिर्देश
• उत्पाद प्रकारः 4-रोलर यूनिवर्सल फेयरलीड / फेयरलीड क्षैतिज रोलर्स के साथ → क्षैतिज और ऊर्ध्वाधर लीड दिशा में परिवर्तन के माध्यम से लंगर लाइनों का मार्गदर्शन करने के लिए उपयोग किया जाता है।
• मानक और प्रकारः JIS F 2026-1980 प्रकार A → जापानी मानक द्वारा परिभाषित चार-रोलर विन्यास।
• नाममात्र आकारः 140 / 160 / 180 / 200 / 250 / 315 → चयन के लिए मानक पदनाम का उपयोग करें; इस सीमा को रोलर व्यास के रूप में वर्णित न करें।
• लागू तार रस्सी व्यासः 18 से 42.5 मिमी → प्रारंभिक आकार चयन के लिए संदर्भ सीमा; अंतिम रस्सी संगतता जहाज की लंगर की योजना का पालन करना चाहिए।
• रोलर व्यवस्थाः 2 ऊर्ध्वाधर + 2 क्षैतिज रोलर → उद्घाटन के चारों ओर चार तरफा रस्सी-संपर्क मार्गदर्शन प्रदान करता है।
• संदर्भ गणना द्रव्यमानः 187 से 1232 किलोग्राम → प्रकार ए के लिए संदर्भ द्रव्यमान; अंतिम निर्मित और शिपिंग द्रव्यमान को अनुमोदित उत्पादन ड्राइंग से पुष्टि की जानी चाहिए।
• मानक सामग्री आधार: संरचनात्मक इस्पात फ्रेम, इस्पात/इस्पात-ट्यूब/कास्ट-इस्पात रोलर घटक,कार्बन स्टील रोलर पिन और कांस्य झाड़ियों → विरासत JIS ग्रेड और किसी भी आधुनिक समकक्ष परियोजना के लिए पुष्टि की जानी चाहिए.
• निरीक्षण आधारः दृश्य स्थिति और चिकनी मैनुअल रोलर रोटेशन → दोनों JIS F 2026-1980 में स्पष्ट गुणवत्ता जांच हैं।
मुख्य तकनीकी मापदंड
JIS F 2026-1980 प्रकार A के लिए मुख्य वेबपेज चयन डेटा। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा गया है। नाममात्र आकार मानक उत्पाद पदनाम है;यह रोलर व्यास के रूप में प्रस्तुत नहीं किया जाना चाहिए.
| नाममात्र आकार |
बी1 | डी1 | H | L | L1 | तार रस्सी दीया। |
उद्घाटन (L × W) |
रेफ. मास किलो |
| 140 | 355 | 140 | 480 | 515 | 805 | 18 | 148 × 195 | 187 |
| 160 | 405 | 160 | 515 | 570 | 890 | 22.4 | 150 × 200 | 277 |
| 180 | 455 | 180 | 560 | 620 | 960 | 25 | 150 × 199 | 387 |
| 200 | 505 | 200 | 590 | 675 | 1049 | 28 | 152 × 204 | 510 |
| 250 | 610 | 250 | 715 | 825 | 1303 | 35.5 | 199 × 253 | 900 |
| 315 | 715 | 300 | 870 | 980 | 1562 | 42.5 | 253 × 302 | 1232 |
चयन और जांच गाइड
चरण 1: JIS F 2026-1980 प्रकार A और आवश्यक नाममात्र आकार की पुष्टि जहाज के लंगर लगाने की व्यवस्था या प्रतिस्थापन ड्राइंग से करें।
चरण 2: लागू रस्सी प्रकार और व्यास की पुष्टि करें। मानक प्रकार ए रेंज के लिए, तार-रस्सी का संदर्भ व्यास 18 से 42.5 मिमी है; रस्सी निर्माण और वास्तविक सीसा ज्यामिति की भी जांच की जानी चाहिए।
चरण 3: परियोजना भार आधार की अलग से पुष्टि करें। आवश्यक SWL या डिजाइन भार, रस्सी MBL जहां प्रासंगिक है, भार दिशा, सुरक्षा कारक आधार और किसी भी वर्गीकरण सोसायटी टिप्पणी प्रदान करें।रस्सी एमबीएल या रेफरेंस रस्सी आकार के रूप में उचित SWL व्यवहार नहीं करते.
चरण 4: स्थापना ज्यामिति, फाउंडेशन/वेल्ड इंटरफेस, डेक मोटाई, स्थानीय सुदृढीकरण, रोलर रोटेशन और रखरखाव पहुंच के लिए रिक्त स्थान की पुष्टि करें।अंतिम समर्थन संरचना पोत संरचनात्मक डिजाइन का हिस्सा बनी हुई है.
चरण 5: सामग्री अनुसूची की पुष्टि करें, पुराने जेआईएस ग्रेड के लिए स्वीकार्य आधुनिक समकक्ष, रोलर पिन और झाड़ी आवश्यकताएं, स्नेहन व्यवस्था, सतह तैयारी और कोटिंग प्रणाली।
चरण 6: मात्रा, पोत का प्रकार, स्थापना की जगह, वर्गीकरण-समाज की आवश्यकता, निरीक्षण का दायरा, अनुमोदित ड्राइंग या संदर्भ फोटो प्रदान करें।डिलीवरी का गंतव्य और अपेक्षित डिलीवरी का समय.
संरचना
वेल्डेड स्टील फ्रेम ∙ दो ऊर्ध्वाधर रोलर्स ∙ दो क्षैतिज रोलर्स ∙ रोलर पिन ∙ कांस्य झाड़ियों ∙ तेल स्नेहन बिंदु ∙ रस्सी खोलने ∙ डेक स्थापना इंटरफ़ेस
डिजाइन / इंजीनियरिंग / गुणवत्ता लाभ
• चार पक्षीय रोलर मार्गदर्शन → ऊर्ध्वाधर और क्षैतिज रोलर्स उद्घाटन के चारों ओर लाइन का मार्गदर्शन करते हैं और फिक्स्ड स्टील किनारों के साथ प्रत्यक्ष स्लाइडिंग संपर्क को कम करते हैं।
• मानकीकृत आयामी श्रृंखला → छह नाममात्र आकारों के साथ, फेयरलीड को पोत की व्यवस्था के चित्रों और लागू तार रस्सी व्यास के अनुरूप बनाया जा सकता है।
• परिभाषित पिन-एंड-बुश व्यवस्था → JIS सामग्री अनुसूची कार्बन स्टील रोलर पिन और कांस्य झाड़ियों की पहचान करती है, जो एक रखरखाव योग्य घूर्णन इंटरफ़ेस का समर्थन करती है।
• गुणवत्ता की आवश्यकता के रूप में चिकनी रोलर ऑपरेशन → मानक में मैनुअल निरीक्षण के दौरान घूमने वाले भागों को चिकनी तरह से काम करने की आवश्यकता होती है।
• नियंत्रित दृश्य गुणवत्ता → तैयार फेयरलीड में दरारें और सेवा के लिए हानिकारक अन्य दोषों से मुक्त होना चाहिए, जिसमें संतोषजनक परिष्करण होना चाहिए।
• इंस्टॉलेशन इंजीनियरिंग जहाज के लिए विशिष्ट बनी हुई है → रस्सी का नेतृत्व, डेक सुदृढीकरण,वेल्ड विवरण और भार हस्तांतरण केवल नाममात्र आकार से अनुमान लगाने के बजाय शिपयार्ड या नौसेना वास्तुकार के साथ सत्यापित किया जाना चाहिए.
कस्टम विशेषताएं
• मानकः JIS F 2026-1980 → क्षैतिज रोलर्स के साथ फेयरलीड के लिए जापानी मानक।
• प्रकारः प्रकार A → चार रोलर विन्यास; प्रकार BR और प्रकार BL एक ही मानक के तहत अलग विन्यास हैं।
• नाममात्र आकारः 140 / 160 / 180 / 200 / 250 / 315 → उत्पाद चयन के लिए इस्तेमाल किया जाने वाला मानक नाम।
लागू तार रस्सीः 18 / 22.4 / 25 / 28 / 35.5 / 42.5 मिमी → छह नाममात्र आकारों से जुड़े संदर्भ मान।
• संदर्भ गणना किया गया द्रव्यमानः 187 / 277 / 387 / 510 / 900 / 1232 किलोग्राम → केवल संदर्भ; अंतिम निर्मित द्रव्यमान को अनुमोदित ड्राइंग से पुष्टि की जानी चाहिए।
• मानक सामग्री आधारः JIS विरासत सामग्री अनुसूची → फ्रेम, रोलर्स, पिन और झाड़ियों का उपयोग विभिन्न निर्दिष्ट सामग्री समूहों के लिए किया जाता है; समकक्ष आधुनिक ग्रेड की पुष्टि की आवश्यकता होती है।
• झाड़ी/चिकन व्यवस्थाः तेल-चिकन के प्रावधानों के साथ कांस्य झाड़ी → निरीक्षण और चिकन के लिए पहुंच बनाए रखें।
• SWL/डिजाइन लोडः पुष्टि की जानी चाहिए → कोई उत्पाद SWL लागू रस्सी व्यास या नाममात्र आकार से अनुमान नहीं लगाया जाना चाहिए।
• सतह संरक्षण: परियोजना विनिर्देश के अनुसार → विस्फोट, समुद्री कोटिंग, गैल्वनाइजिंग या अन्य प्रणाली परियोजना-विशिष्ट आपूर्ति विकल्प हैं, स्वचालित JIS आवश्यकताएं नहीं हैं।
• प्रमाणन: परियोजना की आवश्यकताओं के अनुसार → वर्ग की भागीदारी, सामग्री का पता लगाने और गवाहों के दायरे खरीद आदेश और अनुमोदन प्रक्रिया के अधीन हैं।
यह कैसे काम करता है
Mooring Line Approaches the Fairlead → Line Contacts the Relevant Vertical / Horizontal Roller → Roller Rotates to Reduce Sliding Contact → Line Direction Changes Through the Opening → Resulting Loads Transfer Through the Fairlead Frame to the Supporting Deck Structure
आवेदन
Ship Mooring Stations | Bow / Stern Rope Lead Positions | Deck-Edge Rope Guidance | Winch-to-Fairlead Rope Routing | Newbuilding Projects | Replacement of Existing JIS F 2026 Type A Fairleads | Project-Specified Towing Rope Guidance
प्रमाणपत्र और लाभ
निरीक्षण और प्रमाणन के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए। सामग्री प्रमाण पत्र, निर्माता निरीक्षण रिकॉर्ड, आयामी निरीक्षण,रोलर-ऑपरेशन की जांच और वर्गीकरण-समाज की उपस्थिति परियोजना की आवश्यकता और आदेश के दायरे के अनुसार व्यवस्थित की जा सकती है.
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: JIS F 2026-1980 में प्रकार A का क्या अर्थ है?
A1: प्रकार A JIS F 2026-1980 के तहत चार रोलर विन्यास है। मानक में प्रकार BR और प्रकार BL व्यवस्थाएं भी शामिल हैं।इसलिए सही प्रकार को केवल रोलर की संख्या के आधार पर चयन करने के बजाय पात्र के चित्र से लिया जाना चाहिए.
Q2: क्या 140 ′′ 315 रेंज रोलर व्यास का मतलब है?
A2: नहीं. यह JIS नाममात्र आकार का पदनाम है. प्रकार A के लिए छह नाममात्र आकार लागू तार रस्सी व्यास 18 से 42.5 मिमी और फ्रेम, उद्घाटन और रोलर के विभिन्न आयामों के अनुरूप हैं.
Q3: क्या SWL को इस आयामी तालिका से निर्धारित किया जा सकता है?
A3: नहीं. आयाम तालिका और लागू रस्सी व्यास सीधे उत्पाद SWL में परिवर्तित नहीं किया जाना चाहिए. आवश्यक SWL या डिजाइन भार, रस्सी MBL, लीड दिशा,डेक सुदृढीकरण और वर्ग आवश्यकताओं को परियोजना डिजाइन आधार से पुष्टि की जानी चाहिए.
