छोटे जहाजों और टगबोटों के लिए 2 और 3 रोलर यूनिवर्सल फेयरलीड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | टाइप ए, टाइप बी1, टाइप बी2 | सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील |
|---|---|---|---|
| मानक: | जेआईएस एफ 2020-1979 | रोलर नं.: | 2 रोलर्स (टाइप ए), 3 रोलर्स (टाइप बी1, टाइप बी2) |
| नाम मात्र का आकार: | 76मिमी~426मिमी | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, आदि। | ||
| प्रमुखता देना: | 3 रोलर्स जहाज की लंगर लगाने की उपकरण,2 रोलर्स जहाज की लंगर लगाने वाली उपकरण |
||
उत्पाद विवरण
छोटे जहाजों और टगबोटों के लिए 2 और 3 रोलर यूनिवर्सल फेयरलीड
उत्पाद का अवलोकन
इस 2 रोलर और 3 रोलर सार्वभौमिक फेयरलीड का उपयोग छोटे जहाजों, कार्ययात्रा की नौकाओं, इंजीनियरिंग नौकाओं के डेक किनारे या जहाज के किनारे के क्षेत्र में किया जाता है,और एक नियंत्रित रोलर पथ के माध्यम से लंगर रस्सियों का मार्गदर्शन करने के लिए टगबोटखुली बहु-रोलर व्यवस्था रस्सी को एक निश्चित किनारे संपर्क बिंदु की तुलना में अधिक सुचारू रूप से दिशा बदलने में मदद करती है, बंदरगाह के लंगर, शिफ्टिंग और डेक लाइन हैंडलिंग के दौरान स्थानीय घर्षण को कम करती है।
इस श्रृंखला के लिए, 76 मिमी JIS F2020 संदर्भ आकार है। बड़े 101 मिमी, 135 मिमी और 168 मिमी आकारों को अनुकूलित परियोजना आकारों के रूप में आपूर्ति की जा सकती है जब पोत व्यवस्था, रस्सी व्यास,या प्रतिस्थापन की आवश्यकता मानक 76 मिमी इकाई से मेल नहीं खाती हैखरीदार आमतौर पर इस उत्पाद का चयन केवल मानक संख्या के बजाय रोलर संख्या, रस्सी मार्ग, डेक स्थापना स्थान और पोत के प्रकार के आधार पर करते हैं।
त्वरित विनिर्देश
• उत्पाद प्रकारः 2 रोलर या 3 रोलर सार्वभौमिक फेयरलीड → रस्सी प्रवेश कोण और डेक लेआउट के अनुसार चयनित।
• विशिष्ट पोत उपयोगः छोटे पोत, कार्य नाव, इंजीनियरिंग नाव और टगबोट → कॉम्पैक्ट लंगर स्टेशनों के लिए उपयुक्त।
• मानक संदर्भः JIS F2020 76 मिमी → मानक प्रतिस्थापन या ड्राइंग आधारित खरीद के लिए उपयोगी।
• अनुकूलित आकारः 101 / 135 / 168 मिमी → परियोजना की आवश्यकता के अनुसार उपलब्ध, मानक JIS F2020 आकार नहीं।
• रोलर व्यवस्थाः दो या तीन रोलर → रस्सी को निर्देशित करने और डेक किनारों पर स्लाइडिंग संपर्क को कम करने में मदद करते हैं।
• असर व्यवस्थाः चिकनी रोलर रोटेशन और आसान रखरखाव का समर्थन करता है।
• सामग्री विकल्पः सी-एमएन स्टील / स्टेनलेस स्टील → संक्षारण वातावरण और परियोजना विनिर्देशों के अनुसार चयनित।
• सतह उपचारः Sa2.5 ब्लास्टिंग + इपॉक्सी कोटिंग → समुद्री डेक उपकरण के लिए विशिष्ट संक्षारण सुरक्षा।
मुख्य तकनीकी मापदंड
| आकार (मिमी) | रोलर प्रकार | मानक / स्थिति | ए | बी | सी | D | ई | ई1 | F | जी | H |
| 76 | 2 / 3 रोलर | JIS F2020 | 134 | 80 | 98 | 76 | 134 | 244 | 140 | 90 | 152 |
| 101 | 2 / 3 रोलर | अनुकूलित | 177 | 106 | 129 | 101 | 177 | 323 | 185 | 119 | 201 |
| 135 | 2 / 3 रोलर | अनुकूलित | 236 | 141 | 172 | 135 | 236 | 431 | 247 | 159 | 268 |
| 168 | 2 / 3 रोलर | अनुकूलित | 296 | 176 | 215 | 168 | 296 | 538 | 309 | 199 | 335 |
नोटः आयाम मिमी में हैं। अनुकूलित आकारों को उत्पादन से पहले पोत ड्राइंग, रस्सी व्यास, स्थापना स्थान और प्रतिस्थापन आवश्यकता के खिलाफ जांच की जानी चाहिए।
चयन और जांच गाइड
चरण 1: रोलर प्रकार → 2 रोलर फेयरलीड या 3 रोलर फेयरलीड को रस्सी मार्ग और आवश्यक दिशा परिवर्तन के अनुसार पुष्टि करें।
चरण 2: आकार → 76 मिमी JIS F2020 संदर्भ आकार या अनुकूलित 101 / 135 / 168 मिमी परियोजना आकार की पुष्टि करें।
चरण 3: पोत और स्थापना की स्थिति की पुष्टि करें → छोटे पोत, कार्य नाव, इंजीनियरिंग नाव, टगबोट, डेक किनारे, या जहाज की तरफ लंगर की स्थिति।
चरण 4: रस्सी की जानकारी → रस्सी का व्यास, रस्सी का प्रकार, सामान्य लाइन दिशा, और क्या इकाई नए निर्माण या प्रतिस्थापन के लिए है की पुष्टि करें।
चरण 5: सामग्री, कोटिंग, प्रमाण पत्र की आवश्यकता, मात्रा, गंतव्य, वितरण समय और उपलब्ध ड्राइंग या फोटो की पुष्टि करें।
संरचना
रोलर ∙ साइड फ्रेम ∙ शाफ्ट ∙ कॉपर झाड़ी असर ∙ बेस ∙ स्नेहन बिंदु ∙ लेपित या स्टेनलेस स्टील सतह
इंजीनियरिंग और गुणवत्ता लाभ
• दो-रोलर संस्करण रस्सी की दिशा को सरल नियंत्रण के लिए उपयुक्त है जहां रस्सी का मार्ग अपेक्षाकृत सीधा है और डेक स्थान सीमित है।
• तीन रोलर्स वाला संस्करण विशेष रूप से कॉम्पैक्ट टगबोट या वर्कबोट की लंगर लगाने की स्थिति के पास रस्सी की दिशा में व्यापक बदलाव के लिए अधिक संपर्क मार्गदर्शन प्रदान करता है।
• रोलर रोटेशन रस्सी-संपर्क सतह पर स्लाइडिंग घर्षण को कम करने में मदद करता है, लेकिन अंतिम उपयुक्तता को पोत की लंगर व्यवस्था के खिलाफ जांचना चाहिए।
• तांबे की झाड़ी और चिकनाई वाली शाफ्ट डिजाइन समुद्री डेक सेवा में नियमित रखरखाव और चिकनी रोटेशन का समर्थन करता है।
• अनुकूलित आकार प्रतिस्थापन या परियोजना-विशिष्ट मिलान की अनुमति देते हैं जब मूल पात्र ड्राइंग 76 मिमी JIS F2020 संदर्भ आकार का उपयोग नहीं करता है।
कस्टम विशेषताएं
• उत्पाद का नाम: 2 / 3 रोलर यूनिवर्सल फेयरलीड → इस छोटे जहाज के डेक रस्सी गाइड के लिए सामान्य खोज शब्द।
• मानक संदर्भः JIS F2020 76 मिमी → रेखांकन तुलना और प्रतिस्थापन जांच के लिए मानक संदर्भ आकार।
• अनुकूलित आकारः 101 / 135 / 168 मिमी → जब परियोजना के चित्र या रस्सी व्यवस्था के लिए बड़े आयामों की आवश्यकता होती है।
• रोलर संख्याः 2 रोलर या 3 रोलर → रस्सी की दिशा और डेक की व्यवस्था के अनुसार चयनित।
• असरः तांबे की झाड़ी → रोलर रोटेशन के लिए व्यावहारिक पहनने के प्रतिरोधी असर व्यवस्था।
• शाफ्टः स्नेहित स्टील शाफ्ट → सेवा के दौरान चिकनी रोटेशन और रखरखाव का समर्थन करता है।
• प्रमाणपत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग या निर्माता प्रमाणपत्र के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
रस्सी डेक के किनारे के क्षेत्र में प्रवेश करती है → रोलर्स रस्सी के मार्ग का मार्गदर्शन करते हैं → रोलर का घूर्णन स्लाइडिंग संपर्क को कम करता है → रस्सी की दिशा लंगर स्टेशन या डेक ऑपरेशन क्षेत्र की ओर बदलती है।
आवेदन
छोटे पोत ∙ कार्यपोत ∙ इंजीनियरिंग पोत ∙ टगबोट ∙ बंदरगाह सेवा पोत ∙ डेक किनारे रस्सी मार्गदर्शन ∙ जहाज के किनारे लंगर स्टेशन ∙ प्रतिस्थापन परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकताओं, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और लागू वर्ग अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

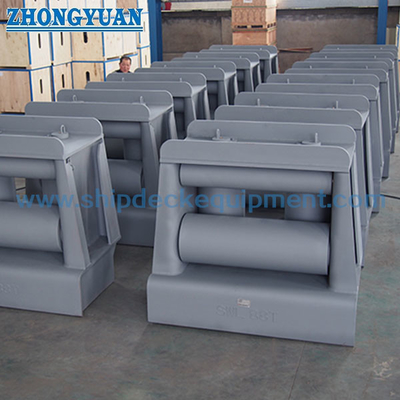

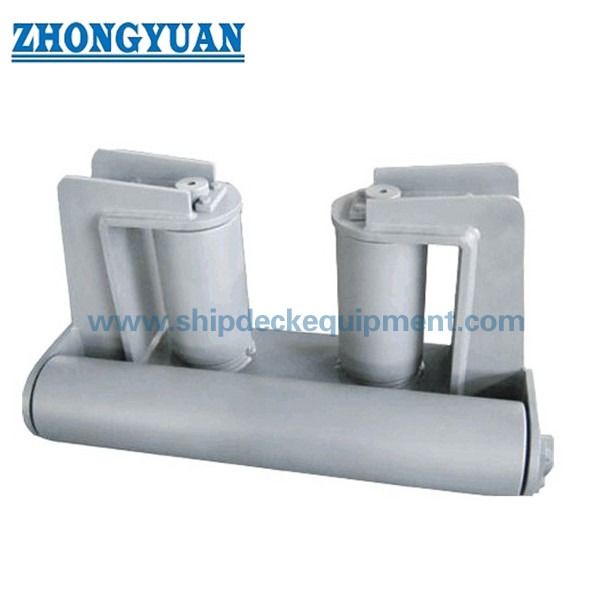

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या इस पृष्ठ के शीर्षक में मुख्य कीवर्ड के रूप में JIS F2020 या 76 मिमी का उपयोग करना चाहिए?
A1: मुख्य खोज कीवर्ड के रूप में नहीं। अंतर्राष्ट्रीय खरीदारों के लिए, 2 रोलर फेयरलीड, 3 रोलर फेयरलीड, और सार्वभौमिक रोलर फेयरलीड अधिक प्राकृतिक खोज शब्द हैं।JIS F2020 और 76 मिमी इंजीनियरिंग संदर्भ जानकारी के रूप में पृष्ठ में बने रहना चाहिए.
प्रश्न 2: किस प्रकार के जहाज आमतौर पर इस प्रकार के रोलर फेयरलीड का उपयोग करते हैं?
A2: यह कॉम्पैक्ट रोलर फेयरलीड बड़े महासागर जाने वाले लंगर स्टेशनों के बजाय छोटे जहाजों, कार्य नौकाओं, इंजीनियरिंग नौकाओं, बंदरगाह सेवा जहाजों और टगबोटों के लिए अधिक उपयुक्त है।
प्रश्न 3: मुझे 2 रोलर और 3 रोलर फेयरलीड के बीच कैसे चुनना चाहिए?
A3: 2 रोलर प्रकार आमतौर पर एक सरल रस्सी पथ और सीमित डेक स्थान के लिए चुना जाता है। 3 रोलर प्रकार को तब पसंद किया जाता है जब रस्सी को अधिक नियंत्रित दिशा परिवर्तन की आवश्यकता होती है।अंतिम चयन पोत ड्राइंग और रस्सी व्यवस्था का पालन करना चाहिए.
