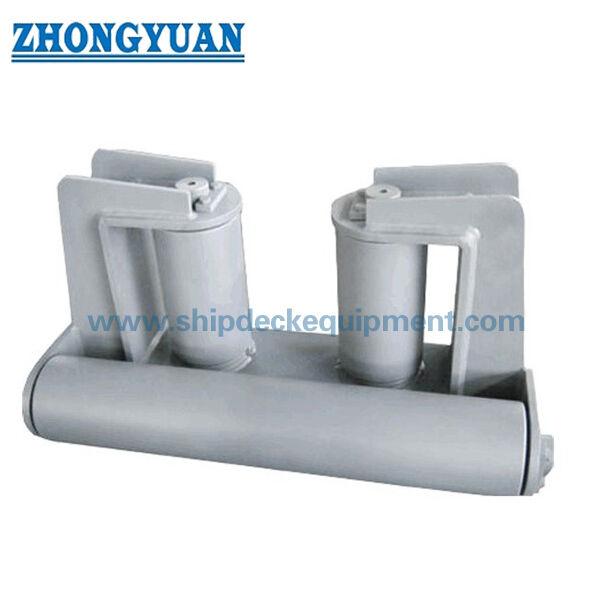

जहाज लंगर के लिए 2 और 3 रोलर यूनिवर्सल फेयरलेड | जेआईएस एफ 2020-1979 टाइप ए/बी1/बी2
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | टाइप ए, टाइप बी1, टाइप बी2 | सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील |
|---|---|---|---|
| मानक: | जेआईएस एफ 2020-1979 | रोलर नं.: | 2 रोलर्स (टाइप ए), 3 रोलर्स (टाइप बी1, टाइप बी2) |
| नाम मात्र का आकार: | 76मिमी~426मिमी | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, आदि। | ||
| प्रमुखता देना: | 3 रोलर्स जहाज की लंगर लगाने की उपकरण,2 रोलर्स जहाज की लंगर लगाने वाली उपकरण |
||
उत्पाद विवरण
2 और 3 रोलर यूनिवर्सल फेयरलीड जहाज की लंगरबाजी के लिए।
उत्पाद का अवलोकन
JIS F 2020-1979 छोटे आकार का स्टील प्लेट डेक एंड रोलर एक कॉम्पैक्ट रोलर फेयरलीड है जिसका उपयोग जहाज के लंगर लगाने, कार्गो हैंडलिंग और नाव हैंडलिंग रस्सी मार्गदर्शन के लिए किया जाता है। अंतर्राष्ट्रीय खरीद भाषा में,इस रूप के उत्पादों को आम तौर पर 2-रोलर या 3-रोलर सार्वभौमिक फेयरलीड भी कहा जाता हैमानक तीन व्यवस्थाओं को परिभाषित करता हैः प्रकार ए दो ऊर्ध्वाधर रोलर्स और एक क्षैतिज रोलर्स का उपयोग करता है; प्रकार बी 1 एक ऊर्ध्वाधर रोलर्स और एक क्षैतिज रोलर्स का उपयोग करता है;प्रकार B2 प्रकार B1 के दर्पण व्यवस्था है.
मूल JIS विन्यास में लगभग 76.3 मिमी व्यास के रोलर्स का उपयोग किया जाता है।आपूर्ति किए गए उत्पाद श्रृंखला में 135 और 168 मिमी के संस्करणों को मानक JIS F 2020 आकारों के बजाय परियोजना-विशिष्ट विस्तारित कॉन्फ़िगरेशन के रूप में माना जाना चाहिएइसलिए प्रतिस्थापन या नवनिर्माण के लिए खरीदार को आवश्यक प्रकार A/B1/B2 व्यवस्था, रस्सी मार्ग, स्थापना ज्यामिति, अनुमोदित ड्राइंग की पुष्टि करनी चाहिए।उत्पादन से पहले सामग्री और परियोजना भार आधार.
त्वरित विनिर्देश
• उत्पाद प्रकारः 2-रोलर / 3-रोलर डेक एंड फेयरलीड → डेक-एज और जहाज-साइड रस्सी लीड पदों के लिए कॉम्पैक्ट रस्सी-निर्देश व्यवस्था।
• मानकः JIS F 2020-1979 → आधिकारिक मानक नाम स्टील प्लेट डेक एंड रोलर्स (छोटे आकार) है।
• प्रकार एः 3 रोलर्स, 2 ऊर्ध्वाधर + 1 क्षैतिज → मानक तीन रोलर्स विन्यास।
• प्रकार B1 / B2: 2 रोलर्स, 1 वर्टिकल + 1 हॉरिजॉन्टल → प्रकार B2 B1 वर्टिकल-रोलर और पंजा व्यवस्था को दर्शाता है।
• मानक रोलर व्यासः लगभग 76.3 मिमी → मूल JIS विन्यास; बड़े 101 / 135 / 168 मिमी संस्करणों के लिए परियोजना ड्राइंग की पुष्टि की आवश्यकता होती है।
• संदर्भ गणना भारः प्रकार A 20.6 किलोग्राम; प्रकार B1 / B2 17.7 किलोग्राम → मूल विन्यास के लिए मानक संदर्भ मान।
• मानक सामग्री आधारः SS41 स्टील मुख्य संरचना, SGP या STPG38 रोलर ट्यूब, BC6 कांस्य या YBsC2 पीतल कास्टिंग झाड़ी → आधुनिक समकक्षों को परियोजना अनुमोदन की आवश्यकता होती है।
• निरीक्षण आधारः दृश्य स्थिति, आयामी अनुपालन और रोलर के सुचारू संचालन → शिपमेंट से पहले प्रमुख जांच।
मुख्य तकनीकी मापदंड
JIS F 2020-1979 मानक विन्यास संदर्भः
|
प्रकार |
रोलर व्यवस्था |
मानक रोलर व्यास |
संदर्भ परिकलित द्रव्यमान |
कॉन्फ़िगरेशन नोट |
|---|---|---|---|---|
| प्रकार ए | 2 ऊर्ध्वाधर + 1 क्षैतिज | लगभग 76.3 मिमी | 20.6 किलो | तीन रोलर्स की व्यवस्था |
| प्रकार B1 | 1 लंबवत + 1 क्षैतिज | लगभग 76.3 मिमी | 17.7 किलो | दो रोलर्स की व्यवस्था |
| प्रकार B2 | 1 लंबवत + 1 क्षैतिज | लगभग 76.3 मिमी | 17.7 किलो | प्रकार B1 के दर्पणों की व्यवस्था |
इस उत्पाद श्रृंखला के लिए प्रदान किए गए परियोजना-विशिष्ट विस्तारित आकार डेटाः
|
संदर्भ रोलर डाय। |
स्थिति |
ए |
बी |
सी |
D |
ई |
ई1 |
F |
जी |
H |
|---|---|---|---|---|---|---|---|---|---|---|
| 76 मिमी | JIS आधारित संदर्भ | 134 | 80 | 98 | 76 | 134 | 244 | 140 | 90 | 152 |
| 101 मिमी | परियोजना विशिष्ट | 177 | 106 | 129 | 101 | 177 | 323 | 185 | 119 | 201 |
| 135 मिमी | परियोजना विशिष्ट | 236 | 141 | 172 | 135 | 236 | 431 | 247 | 159 | 268 |
| 168 मिमी | परियोजना विशिष्ट | 296 | 176 | 215 | 168 | 296 | 538 | 309 | 199 | 335 |
चयन और जांच गाइड
चरण 1:पात्र के चित्र से प्रकार A, प्रकार B1 या प्रकार B2 की पुष्टि करें। प्रकार A 3 रोलर्स का रूप है; प्रकार B1 और B2 2 रोलर्स के दर्पण व्यवस्थाएं हैं।
चरण 2:रस्सी के प्रकार, रस्सी के व्यास, सामान्य लीड दिशा और डेक किनारे के मार्ग सहित रस्सी की जानकारी की पुष्टि करें। रोलर व्यास से फेयरलीड SWL का अनुमान न लगाएं।
चरण 3:मानक या विस्तारित विन्यास की पुष्टि करें। मूल JIS व्यवस्था में लगभग 76.3 मिमी रोलर्स का उपयोग किया जाता है; 101 / 135 / 168 मिमी विस्तारित संस्करणों के लिए एक अनुमोदित परियोजना ड्राइंग की आवश्यकता होती है।
चौथा कदम:स्थापना की स्थिति, उपलब्ध स्थान, नींव/वेल्ड व्यवस्था, स्थानीय डेक सुदृढीकरण और रोलर निरीक्षण और स्नेहन के लिए पहुंच की पुष्टि करें।
चरण 5:सामग्री के ग्रेड या अनुमोदित आधुनिक समकक्षों, सतह तैयार करने और कोटिंग प्रणाली, मात्रा, प्रमाण पत्र/निरीक्षण आवश्यकता, गंतव्य और आवश्यक वितरण समय की पुष्टि करें।
चरण 6:प्रतिस्थापन कार्य के लिए, मौजूदा फेयरलीड फोटो और आयामी चित्र प्रदान करें ताकि विनिर्माण से पहले प्रकार, हाथ की व्यवस्था और माउंटिंग इंटरफ़ेस की जांच की जा सके।
संरचना
स्टील प्लेट बॉडी ∙ क्षैतिज रोलर ∙ ऊर्ध्वाधर रोलर ∙ रोलर शाफ्ट ∙ कांस्य / पीतल झाड़ियों ∙ शाफ्ट रिटेनिंग प्लेट ∙ ग्रीस फिटिंग ∙ डेक-एंड माउंटिंग स्ट्रक्चर
डिजाइन / इंजीनियरिंग / गुणवत्ता लाभ
• प्रकार विशेष रस्सी मार्गदर्शन → प्रकार ए दो ऊर्ध्वाधर संपर्क स्थितियों और एक क्षैतिज रोलर प्रदान करता है; प्रकार बी 1 / बी 2 एकतरफा ऊर्ध्वाधर रोलर प्रदान करता है जिसमें दर्पण बाएं / दाएं व्यवस्थाएं होती हैं।
• घुमावदार रस्सी-संपर्क सतह → रोलर्स रस्सी के नेतृत्व की दिशा बदलते हैं जबकि स्थिर स्टील डेक किनारों के खिलाफ स्लाइडिंग संपर्क को कम करते हैं।
• रखरखाव योग्य पिन-एंड-बुश व्यवस्था → मानक में विनिमेय रोलर शाफ्ट, झाड़ियों और ग्रीस फिटिंग शामिल हैं, जो सेवा में निरीक्षण और स्नेहन का समर्थन करते हैं।
• सामग्री अनुसूची घटक-विशिष्ट है → शरीर, रोलर्स, शाफ्ट और झाड़ियों में एक सामान्य सामग्री पदनाम के बजाय विभिन्न सामग्री समूहों का उपयोग किया जाता है।
• मानक निरीक्षण सेवा से संबंधित गुणवत्ता पर केंद्रित है → परिष्करण हानिकारक दोषों से मुक्त होना चाहिए, आयाम अनुरूप होना चाहिए, और रोलर्स को सुचारू रूप से काम करना चाहिए।
• प्रतिस्थापन अभियांत्रिकी को हाथ और इंटरफ़ेस की जांच करनी चाहिए → प्रकार बी 1 और बी 2 दर्पण व्यवस्थाएं हैं, इसलिए निर्माण से पहले मौजूदा पोत के लेआउट की जांच की जानी चाहिए।
कस्टम विशेषताएं
• मानकः JIS F 2020-1979 → छोटे आकार के स्टील प्लेट डेक अंत रोलर्स के लिए संदर्भ मानक।
• प्रकारः A/B1/B2 → प्रकार A 3-रोलर है; प्रकार B1/B2 2-रोलर दर्पण व्यवस्थाएं हैं।
• मानक रोलर व्यासः लगभग 76.3 मिमी → मूल JIS विन्यास।
• परियोजना-विशिष्ट विस्तारित आकारः 101 / 135 / 168 मिमी → मानक JIS आकार नहीं; अनुमोदित ड्राइंग की आवश्यकता है।
• मानक सामग्री आधारः SS41/SGP या STPG38/BC6 या YBsC2 → पुराने JIS ग्रेड और घटक-विशिष्ट सामग्री अनुसूची।
• झाड़ी और स्नेहनः तेल के साथ कांस्य या पीतल कास्टिंग झाड़ी → रोलर रोटेशन और रखरखाव का समर्थन करती है।
• SWL/डिजाइन लोडः पुष्टि की जानी चाहिए → किसी भी उत्पाद SWL को आपूर्ति की गई रोलर-व्यास तालिका से व्युत्पन्न नहीं किया जाना चाहिए।
• सतह संरक्षण: परियोजना विनिर्देश के अनुसार → विस्फोट, समुद्री कोटिंग, स्टेनलेस स्टील फिनिश या अन्य प्रणाली परियोजना-विशिष्ट आपूर्ति विकल्प हैं।
• प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार → निर्माता दस्तावेज या वर्ग की भागीदारी परियोजना की आवश्यकता और अनुमोदन प्रक्रिया के अधीन है।
यह कैसे काम करता है
Rope Approaches the Deck-End Fairlead → Rope Contacts the Required Horizontal / Vertical Roller → Roller Rotates to Reduce Sliding Contact → Rope Lead Direction Changes → Resulting Forces Transfer Through the Fairlead Body to the Supporting Ship Structure
आवेदन
जहाज के लिए लंगर लगाने के लिए रस्सी मार्गदर्शन कार्ययात्राएँ रस्सी खींचने वाली नौकाएँ बंदरगाह सेवा पोतें डेक किनारे रस्सी नेतृत्व की स्थिति कार्गो हैंडलिंग रस्सी मार्गदर्शन नाव हैंडलिंग व्यवस्थाएं प्रतिस्थापन परियोजनाएं
प्रमाणपत्र और लाभ
निरीक्षण और प्रमाणन के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए। सामग्री प्रमाण पत्र, निर्माता निरीक्षण रिकॉर्ड, आयामी जांच,रोलर-ऑपरेशन निरीक्षण और वर्गीकरण-समाज की उपस्थिति परियोजना की आवश्यकता और आदेश के दायरे के अनुसार व्यवस्थित की जा सकती है.
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: JIS F 2020 प्रकार A, प्रकार B1 और प्रकार B2 में क्या अंतर है?
A1: प्रकार A दो ऊर्ध्वाधर रोलर्स और एक क्षैतिज रोलर्स के साथ तीन रोलर्स की व्यवस्था है। प्रकार B1 एक ऊर्ध्वाधर और एक क्षैतिज रोलर्स का उपयोग करता है,जबकि प्रकार B2 B1 ऊर्ध्वाधर रोलर और पंजा व्यवस्था दर्पणसही प्रकार को पोत के लेआउट या प्रतिस्थापन चित्र से लिया जाना चाहिए।
Q2: क्या 101, 135 और 168 मिमी मानक JIS F 2020 आकार हैं?
A2: नहीं. मूल JIS F 2020-1979 विन्यास में लगभग 76.3 मिमी व्यास के रोलर्स का उपयोग किया जाता है।इस उत्पाद श्रृंखला में 135 और 168 मिमी के संस्करण परियोजना-विशिष्ट विस्तारित विन्यास हैं और केवल एक अनुमोदित ड्राइंग के आधार पर निर्मित किए जाने चाहिए.
प्रश्न 3: प्रतिस्थापन या विस्तारित फेयरलीड का आदेश देने से पहले क्या पुष्टि की जानी चाहिए?
A3: प्रकार A/B1/B2, रोलर व्यवस्था, रस्सी मार्ग और व्यास, वास्तविक माउंटिंग आयाम, स्थापना पक्ष, सामग्री, कोटिंग, परियोजना भार आधार की पुष्टि करें।प्रमाण पत्र की आवश्यकता और मौजूदा पोत का चित्र या फोटो. प्रकार B प्रतिस्थापन के लिए, पुष्टि करें कि क्या B1 या दर्पण B2 व्यवस्था की आवश्यकता है।
