जहाज लंगर के लिए 3-रोलर यूनिवर्सल फेयरलीड | सीबी/टी 3062-2011 टाइप ए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | टाइप करो | सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील |
|---|---|---|---|
| रोलर नं.: | 3 रोलर्स | स्टील केबल व्यास: | 14~44मिमी |
| नायलॉन रस्सी के व्यास: | 36~100मिमी | वज़न: | 112 किग्रा~2122 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना |
| प्रमुखता देना: | टाइप ए थ्री रोलर फेयरलीड,सीबी / टी 3062-2011 थ्री रोलर फेयरलीड,सीबी / टी 3062-2011 बोट मूरिंग उपकरण |
||
उत्पाद विवरण

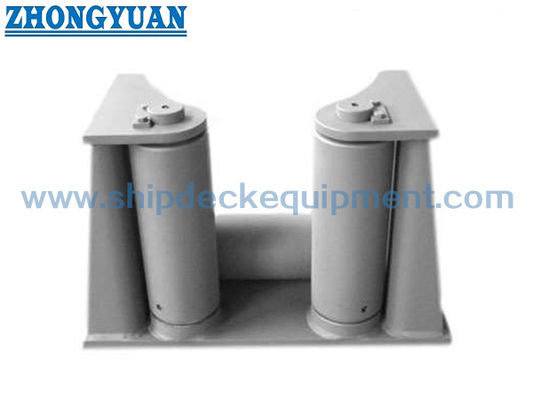

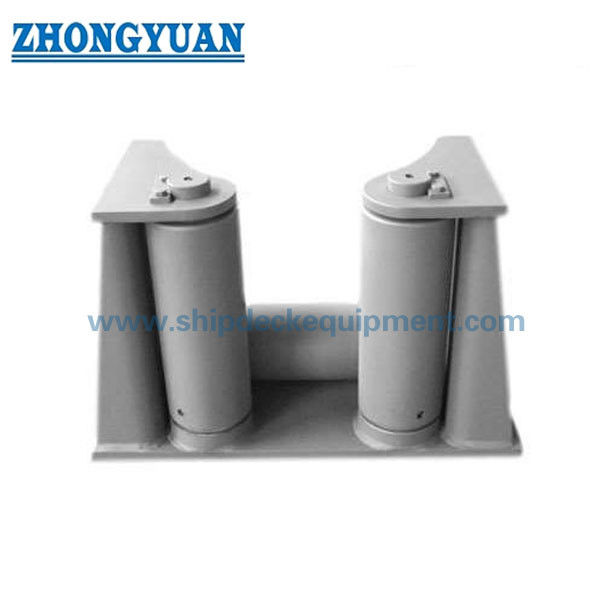

3-रोलर यूनिवर्सल फेयरलीड के लिए जहाज लंगर
उत्पाद का अवलोकन
मरीन 3 रोलर यूनिवर्सल फेयरलीड एक कॉम्पैक्ट और किफायती रोलर फेयरलीड है जिसका उपयोग बुनियादी जहाज के लंगर लगाने और डेक रस्सी मार्गदर्शन अनुप्रयोगों के लिए किया जाता है।CB/T 3062 प्रकार A दो ऊर्ध्वाधर रोलर्स और एक निचले क्षैतिज रोलर्स के साथ बनाया गया है, रस्सी को तीन दिशाओं से सुचारू रूप से ले जाने में मदद करता है जबकि डेक संरचना के साथ सीधे रस्सी संपर्क को कम करता है।
5-रोलर, 7-रोलर या 9-रोलर फेयरलीड की तुलना में, 3-रोलर प्रकार को एक जटिल बहु-दिशात्मक भारी शुल्क व्यवस्था का प्रतिनिधित्व करने के लिए नहीं बनाया गया है। इसका मूल्य एक सरल संरचना है,कम स्थापना पदचिह्न, आसान रखरखाव और कम परियोजना लागत, इसे छोटे और मध्यम जहाजों, सहायक लंगर लगाने की स्थिति और सामान्य रस्सी मार्गदर्शन लेआउट के लिए उपयुक्त बनाता है जहां रस्सी का मार्ग अपेक्षाकृत स्पष्ट है।
त्वरित विनिर्देश
• उत्पाद प्रकारः CB/T 3062 प्रकार A 3 रोलर यूनिवर्सल फेयरलीड → जहाज की लंगर रस्सी मार्गदर्शन के लिए कॉम्पैक्ट बुनियादी रोलर फेयरलीड
• रोलर व्यवस्थाः 2 ऊर्ध्वाधर रोलर + 1 निचला क्षैतिज रोलर → रस्सी को तीन व्यावहारिक दिशाओं से निर्देशित करता है और स्थानीय घर्षण को कम करता है।
• नाममात्र आकार सीमाः 100 से 320 → 14 से 44 मिमी के स्टील वायर रस्सी व्यास और 36 से 100 मिमी के नायलॉन रस्सी व्यास को शामिल करता है।
• SWL रेंजः 54 से 533 kN प्रदान की गई पैरामीटर तालिका के अनुसार → आकार का चयन जहाज के ड्राइंग और लंगर की व्यवस्था का पालन करना चाहिए।
• वजन सीमाः 112 से 2122 किलोग्राम → डेक की व्यवस्था, स्थापना के दौरान उठाने, पैकिंग और फ्रेट अनुमान के लिए उपयोगी।
• सामग्री विकल्पः आदेश के अनुसार C-Mn स्टील, कोमल स्टील या स्टेनलेस स्टील → अंतिम सामग्री और प्रमाण पत्र के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।
• सतह उपचारः Sa2.5/S2.5 तक धमाका करना, जैसा कि निर्दिष्ट + एपॉक्सी दुकान प्राइमर, जस्ती, पॉलिश या अनुकूलित कोटिंग → पात्र कोटिंग प्रणाली के अनुसार चुना जाता है।
• पोजिशनिंगः बुनियादी रस्सी मार्गदर्शन के लिए किफायती 3-रोलर समाधान → मल्टी-रोलर 5 / 7 / 9 रोलर फेयरलीड के समान उत्पाद पोजिशनिंग नहीं।
मुख्य तकनीकी मापदंड
CB/T 3062 प्रकार A 3 रोलर यूनिवर्सल फेयरलीड के लिए मुख्य वेबपेज पैरामीटर। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा जाता है।
| नाममात्र आकार | स्टील वायर डाय। | नायलॉन रस्सी दीया. | SWL (kN) | बी | D | H | L | t | वजन (किलो) |
| 100 | 14 | 36 | 54 | 238 | 102 | 508 | 644 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 121 | 552 | 728 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 140 | 606 | 776 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 152 | 670 | 880 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 168 | 710 | 940 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 194 | 770 | 1030 | 20 | 575 |
| 200 | 28 | 95 | 216 | 459 | 219 | 820 | 1136 | 22 | 722 |
| 230 | 32 | 100 | 282 | 521 | 245 | 910 | 1256 | 25 | 966 |
| 260 | 36 | 100 | 357 | 590 | 273 | 1000 | 1430 | 28 | 1422 |
| 320 | 44 | 100 | 533 | 714 | 325 | 1130 | 1690 | 30 | 2122 |
चयन और जांच गाइड
• चरण 1: CB/T 3062 प्रकार A और नाविक आकार को पोत के चित्र, स्टील तार रस्सी व्यास या नायलॉन रस्सी व्यास के अनुसार पुष्टि करें।
• चरण 2: रस्सी के नेतृत्व की दिशा और स्थापना की स्थिति की पुष्टि करें। यह 3-रोलर प्रकार जटिल बहु-कोण भारी शुल्क रस्सी पथों के बजाय बुनियादी रस्सी मार्गदर्शन के लिए उपयुक्त है।
• चरण 3: उत्पादन से पहले SWL आवश्यकता, रस्सी प्रकार, रस्सी व्यास, डेक व्यवस्था और उपलब्ध नींव स्थान की पुष्टि करें।
• चरण 4: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, कोमल स्टील, स्टेनलेस स्टील या परियोजना निर्दिष्ट सामग्री।
• चरण 5: सतह उपचार की पुष्टि करेंः धमाका और दुकान प्राइमर, जस्ती खत्म, पॉलिश स्टेनलेस स्टील की सतह या पूर्ण समुद्री कोटिंग प्रणाली।
• चरण 6: प्रमाण पत्र की आवश्यकता, मात्रा, गंतव्य, आवश्यक वितरण समय की पुष्टि करें और यदि उपलब्ध हो तो पोत के चित्र या संदर्भ तस्वीरें प्रदान करें।
संरचना
Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment
डिजाइन, स्थापना और रखरखाव के फायदे
• 3-रोलर व्यवस्था सामान्य लंगर लगाने की स्थिति के लिए एक सरल रस्सी का नेतृत्व प्रदान करती है जहां पूर्ण बहु-रोलर फेयरलीड की आवश्यकता नहीं होती है।
• इसकी कॉम्पैक्ट संरचना से डेक की जगह कम होने में मदद मिलती है, जिससे यह छोटे और मध्यम जहाजों या सहायक लंगर लगाने के स्थानों के लिए उपयुक्त हो जाता है।
• रोलर्स स्थिर स्टील संरचनाओं के साथ सीधे रस्सी संपर्क को कम करते हैं, घर्षण को कम करने में मदद करते हैं और लंगर ऑपरेशन के दौरान रस्सी की सतह की रक्षा करते हैं।
• दो ऊर्ध्वाधर रोलर्स और एक निचले क्षैतिज रोलर्स के साथ टाइप ए व्यवस्था व्यावहारिक डेक स्तर की दिशाओं से रस्सी मार्गदर्शन का समर्थन करती है।
• उच्च रोलर संख्या वाले फेयरलीड की तुलना में, संरचना का निरीक्षण, फिर से पेंट, स्नेहन और रखरखाव करना आसान है।
• सामग्री, कोटिंग और प्रमाण पत्र के दायरे को आदेश, पोत विनिर्देश और वर्ग अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
कस्टम विशेषताएं
• मानकः CB/T 3062-2011 प्रकार A → जब परियोजना विनिर्देश चीनी समुद्री सार्वभौमिक फेयरलीड मानक की आवश्यकता होती है।
• उत्पाद की स्थितिः बुनियादी कॉम्पैक्ट 3-रोलर फेयरलीड → साधारण रस्सी मार्गदर्शन के लिए उपयुक्त, जटिल बहु-दिशात्मक 9-रोलर अनुप्रयोगों के लिए नहीं।
• रोल की मात्राः 3 रोल → दो ऊर्ध्वाधर रोल और एक निचला क्षैतिज रोल एक सरल और किफायती मार्गदर्शन संरचना के लिए।
• रस्सी रेंजः स्टील वायर रस्सी 1444 मिमी / नायलॉन रस्सी 36100 मिमी → जहाज की लंगर लगाने की योजना और रस्सी विनिर्देश के अनुसार चयनित।
• SWL: नाममात्र आकार के अनुसार 54-533 kN → यदि आवश्यक हो तो परियोजना सत्यापन, डेक संरचना समीक्षा या वर्ग अनुमोदन की जगह नहीं लेते हैं।
• सामग्रीः सी-एमएन स्टील / कोमल स्टील / स्टेनलेस स्टील → अंतिम ग्रेड, ट्रेसेबिलिटी और प्रमाण पत्र की पुष्टि आदेश से पहले की जानी चाहिए।
• सतह उपचारः धमाका + दुकान प्राइमर / जस्ती / पॉलिश / अनुकूलित → कोटिंग प्रणाली को पोत संक्षारण सुरक्षा की आवश्यकताओं से मेल खाना चाहिए।
• प्रमाण पत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग प्रमाण पत्र और निरीक्षण साक्ष्य आदेश के दायरे और वर्ग अनुमोदन के अधीन हैं।
यह कैसे काम करता है
Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable
आवेदन
जहाज की लंगर लगाने की प्रणाली ∙ डेक रस्सी मार्गदर्शन ∙ छोटे और मध्यम जहाज ∙ वर्कबोट्स ∙ अंतर्देशीय जहाज ∙ सहायक लंगर लगाने की स्थिति ∙ विंच रस्सी लीड ∙ नए निर्माण और प्रतिस्थापन परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्गीकरण समाज की मंजूरी प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: 3 रोलर फेयरलीड की मुख्य स्थिति क्या है?
A1: एक 3 रोलर फेयरलीड एक सामान्य जहाज के लंगर की स्थिति के लिए एक बुनियादी, कॉम्पैक्ट और किफायती रस्सी मार्गदर्शन उत्पाद है। यह 5 रोलर के समान नहीं है,अधिक जटिल रस्सी मार्गों के लिए उपयोग किए जाने वाले 7-रोलर या 9-रोलर फेयरलीड.
प्रश्न 2: सही नाममात्र आकार का चयन कैसे किया जाए?
A2: रस्सी के प्रकार, रस्सी व्यास, SWL, जहाज के डेक की व्यवस्था और स्थापना चित्र के अनुसार आकार का चयन करें। प्रदान की गई तालिका में नाममात्र आकार 100 से 320 तक मुख्य चयन सीमा दी गई है।
Q3: क्या सामग्री, असर और कोटिंग को अनुकूलित किया जा सकता है?
A3: परियोजना की आवश्यकता के अनुसार सामग्री और सतह उपचार की पुष्टि की जा सकती है। असर या बुशिंग व्यवस्था, स्नेहन विवरण और प्रमाण पत्र के दायरे को ड्राइंग द्वारा पुष्टि की जानी चाहिए,आदेश विनिर्देश और निरीक्षण की आवश्यकता.
