रोलर प्रकार एंकर चेन 42 ¢ 132 मिमी चेन के लिए स्टॉपर। CB/T 3844-2000
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी/टी 3844-2000 | प्रकार: | रोलर लीवर प्रकार |
|---|---|---|---|
| चेन का आकार: | 42-132 मिमी | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, नोड्यूलर कास्ट आयरन, स्टील फोर्जिंग |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| प्रमुखता देना: | रोलर लीवर चेन स्टॉपर,समुद्री रोलर लीवर चेन स्टॉपर,जीबी / टी 3844-2000 शिप मूरिंग उपकरण |
||
उत्पाद विवरण
42–132 मिमी चेन के लिए रोलर टाइप एंकर चेन स्टॉपर | CB/T 3844-2000
उत्पाद अवलोकन
CB/T 3844-2000 रोलर-टाइप एंकर चेन स्टॉपर एक डेक-इंस्टॉल चेन-होल्डिंग डिवाइस है जिसका उपयोग जहाज एंकरिंग व्यवस्था में एंकर चेन को सुरक्षित करने और विंडलास द्वारा ले जाने वाले स्टेटिक होल्डिंग लोड को कम करते हुए चेन बलों को जहाज की संरचना में स्थानांतरित करने के लिए किया जाता है। इसे सामान्यतः एंकर विंडलास और हॉज पाइप के बीच एंकर-चेन लाइन में स्थापित किया जाता है।
यह पृष्ठ CB/T 3844-2000 के तहत 42–132 मिमी ग्रेड 1, ग्रेड 2 और ग्रेड 3 एंकर चेन के लिए 44–132 के नाममात्र आकार को कवर करता है। 2000 के संशोधन में सीधे वेल्डिंग के लिए डेक तक विस्तारित वेल्डेड स्टील-प्लेट बॉडी का उपयोग किया गया है और स्टॉपर-ब्लेड थ्रस्ट क्षेत्र में साइड प्लेटों को मजबूत किया गया है। अंतिम चेन-स्टॉपर ऊंचाई, चेन एंट्री / एग्जिट एंगल और चेन-लाइन अलाइनमेंट को जहाज की व्यवस्था और स्वीकृत इंस्टॉलेशन ड्राइंग के अनुसार जांचा जाना चाहिए।
त्वरित विनिर्देश
• उत्पाद प्रकार: रोलर-टाइप एंकर चेन स्टॉपर → एंकरिंग लाइन में एंकर चेन को सुरक्षित करता है और विंडलास द्वारा ले जाने वाले होल्डिंग लोड को कम करता है।
• तकनीकी मानक: CB/T 3844-2000 → रोलर-टाइप केबल स्टॉपर्स के लिए वर्तमान चीनी समुद्री उद्योग मानक; 42 से 132 मिमी तक ग्रेड 1, 2 और 3 एंकर चेन पर लागू।
• चेन व्यास रेंज: 44–132 के नाममात्र आकार के माध्यम से 42–132 मिमी → वास्तविक एंकर-चेन व्यास और जहाज ड्राइंग से नाममात्र आकार का चयन करें।
• लोड सत्यापन: CB/T 3844-2000 में स्ट्रेंथ-चेक मार्गदर्शन और निर्दिष्ट परीक्षण लोड शामिल हैं → किसी भी 80% चेन न्यूनतम ब्रेकिंग लोड स्टेटमेंट को उत्पाद SWL के बजाय डिज़ाइन / सत्यापन आधार के रूप में माना जाना चाहिए।
• स्टॉपर ब्लेड और रोलर शाफ्ट: मानक घटक सामग्री आवश्यकताओं को निर्दिष्ट करता है और मशीनिंग से पहले रोलर शाफ्ट और स्टॉपर ब्लेड को सामान्यीकृत करने की आवश्यकता होती है → अंतिम सामग्री ग्रेड और किसी भी परियोजना प्रतिस्थापन की पुष्टि की जानी चाहिए।
• प्रबलित साइड प्लेटें: 2000 का संशोधन स्टॉपर-ब्लेड थ्रस्ट क्षेत्र में बॉडी साइड प्लेटों को मजबूत करता है → वेल्डेड बॉडी और डेक संरचना में स्थानीय लोड ट्रांसफर में सुधार करता है।
• रोलर और स्नेहन: घूमने वाले भागों को ग्रीस किया जाता है, और असेंबल किए गए रोलर को सटीक स्थिति के साथ स्वतंत्र रूप से घूमने की आवश्यकता होती है → चेन मूवमेंट और रखरखाव का समर्थन करता है।
• सतह सुरक्षा: मूल मानक में एंटी-रस्ट प्राइमर का एक कोट और उसके बाद बिटुमिनस कोटिंग, घूमने वाले भागों पर ग्रीस के साथ निर्दिष्ट है → एपॉक्सी, गैल्वनाइजिंग या अन्य आधुनिक कोटिंग सिस्टम परियोजना-विशिष्ट विकल्प हैं।
मुख्य तकनीकी पैरामीटर
|
नाममात्र व्यास (मिमी) |
चेन व्यास (मिमी) |
L |
B |
D |
h1 / h2 |
वजन (किग्रा) |
|---|---|---|---|---|---|---|
| 44 | 42~44 | 1000 | 380 | 484 | 392 / 281 | 274 |
| 48 | 46~48 | 1050 | 446 | 528 | 414 / 306 | 351 |
| 52 | 50~52 | 1100 | 510 | 572 | 440 / 338 | 451 |
| 56 | 54~56 | 1150 | 556 | 600 | 460 / 354 | 536 |
| 60 | 58~60 | 1200 | 610 | 620 | 490 / 378 | 651 |
| 64 | 62~64 | 1250 | 666 | 640 | 520 / 400 | 753 |
| 68 | 66~68 | 1300 | 732 | 680 | 540 / 420 | 939 |
| 73 | 70~73 | 1350 | 800 | 730 | 580 / 460 | 1178 |
| 78 | 76~78 | 1400 | 865 | 780 | 630 / 490 | 1422 |
| 84 | 81~84 | 1460 | 940 | 840 | 670 / 530 | 1758 |
| 90 | 87~90 | 1540 | 1030 | 900 | 720 / 570 | 2171 |
| 95 | 92~95 | 1600 | 1080 | 950 | 760 / 610 | 2567 |
| 102 | 97~102 | 1680 | 1150 | 1020 | 800 / 650 | 2755 |
| 107 | 105~107 | 1750 | 1210 | 1070 | 860 / 690 | 3640 |
| 114 | 111~114 | 1820 | 1270 | 1140 | 910 / 740 | 4302 |
| 122 | 117~122 | 1880 | 1340 | 1220 | 980 / 790 | 5326 |
| 132 | 124~132 | 1960 | 1440 | 1320 | 1060 / 860 | 6244 |
चयन और पूछताछ गाइड
चरण 1: वास्तविक एंकर-चेन व्यास के अनुसार CB/T 3844-2000 रोलर-टाइप एंकर चेन स्टॉपर और नाममात्र आकार 44–132 की पुष्टि करें।
चरण 2: जहाज की स्थापना की स्थिति, विंडलास-से-हॉज-पाइप व्यवस्था, चेन एंट्री एंगल और चेन एग्जिट एंगल प्रदान करें ताकि चेन-लाइन ऊंचाई और अलाइनमेंट की जांच की जा सके।
चरण 3: एंकर-चेन ग्रेड, न्यूनतम ब्रेकिंग लोड, आवश्यक डिज़ाइन / परीक्षण लोड आधार और वर्गीकरण आवश्यकता की पुष्टि करें। 80% MBL डिज़ाइन स्टेटमेंट को उत्पाद SWL में परिवर्तित न करें।
चरण 4: वेल्डेड बॉडी, प्रबलित साइड प्लेटों, स्टॉपर ब्लेड, रोलर, रोलर शाफ्ट, बुश, पिन और संबंधित भागों के लिए घटक सामग्री और किसी भी स्वीकृत आधुनिक समकक्ष की पुष्टि करें।
चरण 5: सतह-सुरक्षा प्रणाली, स्नेहन आवश्यकता, निरीक्षण / NDE स्कोप, निर्माता या वर्ग प्रमाण पत्र की आवश्यकता, मात्रा, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें।
चरण 6: यदि चेन स्टॉपर मरम्मत या रेट्रोफिट परियोजना के लिए है तो GA ड्राइंग, इंस्टॉलेशन ड्राइंग, संदर्भ फोटो या प्रतिस्थापन नमूना जानकारी प्रदान करें।
संरचना
डेक-माउंटेड वेल्डेड स्टील-प्लेट बॉडी | रोलर | रोलर शाफ्ट | स्टॉपर ब्लेड / लीवर | ब्लेड थ्रस्ट क्षेत्र में प्रबलित साइड प्लेटें | बुश / पिन घटक | डायरेक्ट डेक-वेल्डेड बेस | ग्रीस किए गए घूमने वाले भाग
एंकर चेन होल्डिंग, फैब्रिकेशन और इंजीनियरिंग लाभ
• डायरेक्ट डेक-वेल्डेड बॉडी → 2000 का संशोधन स्टील-प्लेट बॉडी को डेक तक बढ़ाता है, जिससे पहले की व्यवस्था की तुलना में मानक इंस्टॉलेशन इंटरफ़ेस सरल हो जाता है।
• प्रबलित ब्लेड-थ्रस्ट क्षेत्र → स्थानीय साइड-प्लेट सुदृढीकरण वहां केंद्रित होता है जहां स्टॉपर ब्लेड चेन बल को बॉडी में स्थानांतरित करता है।
• नियंत्रित रोलर ऑपरेशन → असेंबल किए गए रोलर को स्वतंत्र रूप से घूमना चाहिए और सटीक रूप से स्थित होना चाहिए; घूमने वाले भागों को ग्रीस से चिकनाई दी जाती है।
• हीट-ट्रीटमेंट नियंत्रण → मानक मशीनिंग से पहले रोलर शाफ्ट और स्टॉपर ब्लेड को सामान्यीकृत करने की आवश्यकता होती है; किसी भी वैकल्पिक सामग्री / हीट-ट्रीटमेंट मार्ग को अनुमोदित किया जाना चाहिए।
• इंस्टॉलेशन ज्यामिति मायने रखती है → चेन-स्टॉपर ऊंचाई और चेन एंट्री / एग्जिट एंगल को चेन को रोलर और स्टॉपर ब्लेड के साथ सही ढंग से संरेखित करना चाहिए और अनपेक्षित साइड लोडिंग से बचना चाहिए।
• मानक लोड परीक्षण → स्टॉपर को 5 मिनट के लिए निर्दिष्ट परीक्षण लोड के अधीन किया जाता है, जिसके बाद प्रमुख घटकों में कोई दरार या विरूपण नहीं दिखना चाहिए; यह परीक्षण लोड SWL शब्द के समान नहीं है।
• निरीक्षण आधार → दृश्य स्थिति, वेल्ड गुणवत्ता, सामग्री-गुणवत्ता सत्यापन और रोलर ऑपरेशन मानक जांच हैं; अतिरिक्त NDE और वर्ग गवाह परियोजना आवश्यकता के अनुसार हैं।
कस्टम विशेषताएँ
• मानक: CB/T 3844-2000 → 42–132 मिमी ग्रेड 1 / 2 / 3 एंकर चेन के लिए वर्तमान रोलर-टाइप केबल-स्टॉपर मानक।
• प्रकार: रोलर-टाइप / रोलर-लीवर एंकर चेन स्टॉपर → जहाज एंकरिंग सिस्टम के लिए डेक-इंस्टॉल चेन-होल्डिंग उपकरण।
• नाममात्र आकार: 44–132 → मानक तालिका में दिखाए गए वास्तविक एंकर-चेन व्यास से चुनें।
• चेन आकार: 42–132 मिमी, ग्रेड 1 / 2 / 3 → अन्य आकारों के लिए एक और स्वीकृत डिज़ाइन या मानक की आवश्यकता होती है।
• लोड आधार: CB/T स्ट्रेंथ चेक + निर्दिष्ट परीक्षण लोड → 80% चेन-MBL संदर्भ को उत्पाद SWL के रूप में प्रकाशित नहीं किया जाना चाहिए।
• स्टॉपर ब्लेड / रोलर शाफ्ट: घटक-विशिष्ट सामग्री और गर्मी उपचार → दोनों मशीनिंग से पहले सामान्यीकृत होते हैं।
• साइड-प्लेट सुदृढीकरण: स्टॉपर-ब्लेड थ्रस्ट क्षेत्र में केंद्रित → बॉडी में स्थानीय लोड ट्रांसफर का समर्थन करता है।
• इंस्टॉलेशन डेटा: चेन एंट्री / एग्जिट एंगल और इंस्टॉलेशन पोजीशन आवश्यक → स्टॉपर ऊंचाई और चेन-लाइन ज्यामिति की पुष्टि करें।
• सामग्री आधार: घटक-विशिष्ट सामग्री के साथ वेल्डेड स्टील-प्लेट बॉडी → आधुनिक समकक्षों के लिए परियोजना अनुमोदन की आवश्यकता होती है।
• सतह सुरक्षा: मानक प्राइमर + बिटुमिनस कोटिंग ग्रीस किए गए घूमने वाले भागों के साथ → आधुनिक कोटिंग्स परियोजना-विशिष्ट हैं।
• प्रमाणन: परियोजना आवश्यकता के अनुसार → निर्माता / सामग्री प्रमाण पत्र और वर्ग उपस्थिति आदेश के दायरे पर निर्भर करती है।
यह कैसे काम करता है
एंकर चेन स्टॉपर में प्रवेश करती है → रोलर चेन लाइन को गाइड करता है → स्टॉपर ब्लेड / लीवर चेन को संलग्न करता है → प्रबलित बॉडी डेक में लोड स्थानांतरित करती है → विंडलास होल्डिंग लोड कम हो जाता है
अनुप्रयोग
जहाज एंकरिंग व्यवस्था | एंकर विंडलास डेक क्षेत्र | विंडलास और हॉज पाइप के बीच चेन स्टॉपर | फोरकासल डेक उपकरण | कार्गो जहाज | टैंकर | बल्क कैरियर | कंटेनर जहाज | वर्कबोट | नई बिल्डिंग और मरम्मत प्रतिस्थापन परियोजनाएं
प्रमाणन और लाभ
परियोजना आवश्यकता, निरीक्षण स्कोप, सामग्री ट्रेसबिलिटी और क्लास सोसाइटी अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

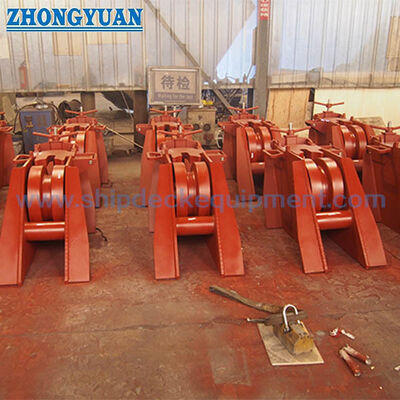

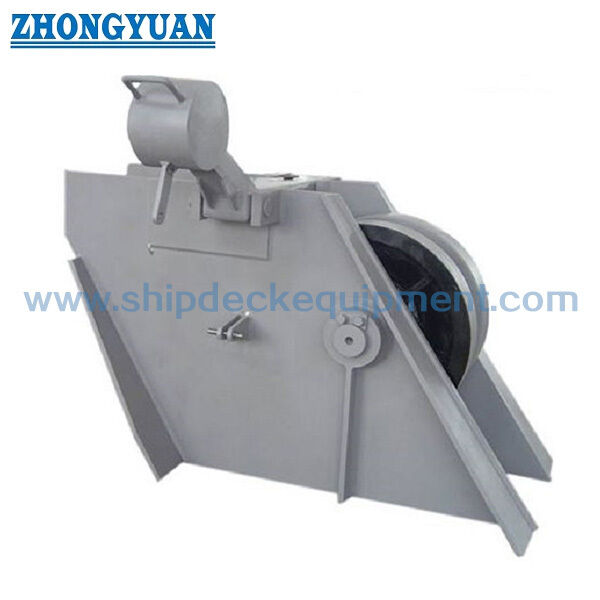

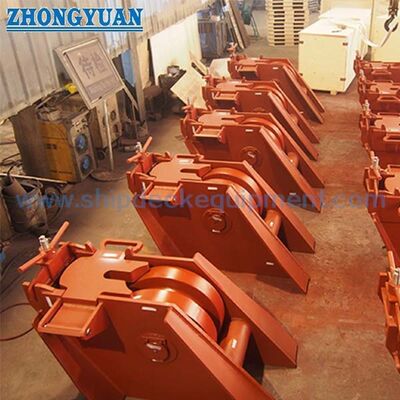

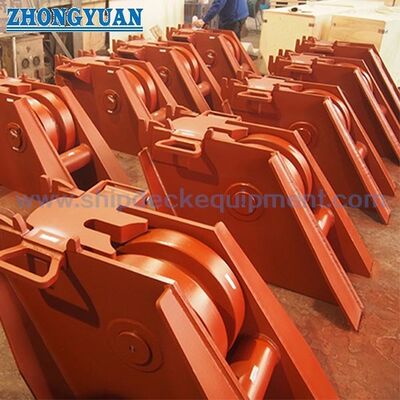

ड्राइंग और फोटो
अक्सर पूछे जाने वाले प्रश्न
Q1: चेन-स्टॉपर की ऊंचाई की पुष्टि के लिए क्या जानकारी आवश्यक है?
A1: इंस्टॉलेशन पोजीशन, चेन एंट्री / एग्जिट एंगल, विंडलास-टू-हॉज-पाइप संबंध, डेक फाउंडेशन और वास्तविक चेन व्यास प्रदान करें ताकि चेन-लाइन ऊंचाई और स्टॉपर-ब्लेड एंगेजमेंट की जांच की जा सके।
Q2: क्या एंकर-चेन न्यूनतम ब्रेकिंग लोड का 80% उत्पाद SWL है?
A2: नहीं। CB/T 3844-2000 स्ट्रेंथ-चेक मार्गदर्शन और निर्दिष्ट परीक्षण लोड का उपयोग करता है। 80% MBL स्टेटमेंट एक डिज़ाइन / सत्यापन संदर्भ है, उत्पाद SWL नहीं; अंतिम शब्दावली स्वीकृत डिज़ाइन आधार का अनुसरण करती है।
Q3: कौन से मानक गुणवत्ता और निरीक्षण बिंदु जांचे जाने चाहिए?
A3: सतह और वेल्ड की स्थिति, सामग्री अनुपालन, फ्री / सटीक रोलर ऑपरेशन और निर्दिष्ट 5-मिनट लोड परीक्षण की जांच करें। परीक्षण के बाद, प्रमुख घटकों में कोई दरार या विरूपण नहीं दिखना चाहिए।
