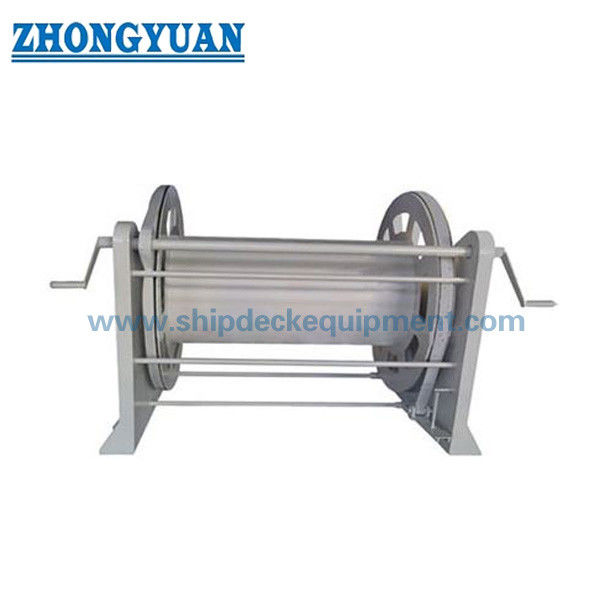

56 मिमी दो-हैंडल स्टील तार रस्सी रील ब्रेक के साथ∙∙ बड़े व्यास के तार रस्सी भंडारण जहाज डेक पर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
| दस्तावेज: | Marine Rope Reel Manual Dri...92.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| लागू स्टील तार व्यास: | 13.0 ~ 56 मिमी | स्टील तार की लंबाई की ड्रम भंडारण क्षमता: | 120 ~ 300 मीटर |
|---|---|---|---|
| पैर बोल्ट मात्रा: | 6 ~ 14 | सामग्री: | 304, 316L स्टेनलेस स्टील, पॉलिश स्टेनलेस स्टील, हल्के स्टील |
| प्रमुखता देना: | दो हैंडल लंगर रस्सी रील,इस्पात तार लंगर रस्सी रील |
||
उत्पाद विवरण
56 मिमी दो-हैंडल स्टील वायर रोप रील ब्रेक के साथ | जहाज के डेक पर बड़े व्यास की तार रस्सी का भंडारण
उत्पाद अवलोकन
टाइप सी दो-हैंडल स्टील वायर रोप रील को जहाज के डेक पर बड़े व्यास की समुद्री स्टील वायर रोप के भंडारण और मैनुअल हैंडलिंग के लिए डिज़ाइन किया गया है।
C56 मॉडल 56 मिमी स्टील वायर रोप के लिए उपयुक्त है जिसमें 300 मीटर ड्रम भंडारण क्षमता है। यह एक भंडारण रील है, न कि उठाने या खींचने वाली चरखी।
दो हैंडल दो क्रू सदस्यों को एक साथ संचालित करने की अनुमति देते हैं, जिससे वाइंडिंग और अनवाइंडिंग के दौरान नियंत्रण में सुधार होता है और मैनुअल प्रयास कम होता है।
रील स्थिर भंडारण, सुविधाजनक स्थापना और सुरक्षित ऑनबोर्ड उपयोग सुनिश्चित करने के लिए एक मजबूत निर्मित संरचना, बोल्टेड बेस, ब्रेक डिवाइस और गियर-संचालित ऑपरेशन का उपयोग करती है।
गियर सिस्टम जाली स्टील घटकों का उपयोग करता है, जिसमें चिकनी संचालन और बेहतर घिसाव प्रतिरोध के लिए ग्राउंड और कठोरता-सुधारित गियर रिंग सतहें होती हैं। वजन-कम करने वाले छेद संरचनात्मक ताकत को प्रभावित किए बिना उत्पाद के वजन को कम करते हैं।
त्वरित विनिर्देश
- मानक: CB/T 3468-92 टाइप सी -> समुद्री स्टील वायर रोप रील संदर्भ मानक
- मॉडल: टाइप सी / C56 -> बड़े व्यास की स्टील वायर रोप भंडारण के लिए डिज़ाइन किया गया
- लागू तार रस्सी व्यास: 56 मिमी -> भारी स्टील वायर रोप भंडारण के लिए उपयुक्त
- ड्रम क्षमता: 300 मीटर -> डेक पर लंबी स्टील वायर रोप संग्रहीत करता है
- संचालन: दो हैंडल -> दो क्रू सदस्यों को एक साथ संचालित करने की अनुमति देता है
- ब्रेक: उपलब्ध -> भंडारण के दौरान रील को स्थिर रखता है
- बेस: बोल्टेड इंस्टॉलेशन -> आसान फिक्सिंग, मूवमेंट और रिप्लेसमेंट
- गियर सामग्री: जाली स्टील -> उच्च शक्ति और घिसाव प्रतिरोध
- गियर रिंग: ग्राउंड और कठोरता में सुधार -> चिकना संचालन और लंबी सेवा जीवन
- वजन-कम करने वाले छेद: गियर रिंग पर डिज़ाइन किए गए -> संरचनात्मक ताकत को प्रभावित किए बिना वजन कम करता है
- सामग्री विकल्प: माइल्ड स्टील / 304 / 316L स्टेनलेस स्टील -> जंग की आवश्यकता के अनुसार चुनें
- प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
मुख्य तकनीकी पैरामीटर
| विवरण | प्रकार | मॉडल | तार रस्सी व्यास (मिमी) | ड्रम क्षमता (मी) |
| टाइप सी स्टील वायर रील | सी | C56 | 56 | 300 |
चयन गाइड
चरण 1 - रस्सी व्यास की पुष्टि करें -> 56 मिमी स्टील वायर रोप के लिए C56 का चयन किया गया है
चरण 2 - भंडारण लंबाई की पुष्टि करें -> मानक ड्रम क्षमता 300 मीटर है
चरण 3 - संचालन विधि की पुष्टि करें -> बड़े व्यास की रस्सी के संचालन के लिए दो हैंडल की सिफारिश की जाती है
चरण 4 - ब्रेक की आवश्यकता की पुष्टि करें -> स्थिर भंडारण और सुरक्षित हैंडलिंग के लिए ब्रेक की सिफारिश की जाती है
चरण 5 - स्थापना की पुष्टि करें -> बोल्टेड बेस व्यवस्था जहाज के डेक फाउंडेशन से मेल खानी चाहिए
चरण 6 - सामग्री और कोटिंग की पुष्टि करें -> माइल्ड स्टील, स्टेनलेस स्टील या अनुकूलित कोटिंग का चयन किया जा सकता है
संरचना
ड्रम | शाफ्ट | सपोर्ट फ्रेम | दो हैंडल | ब्रेक डिवाइस | जाली स्टील गियर | ग्राउंड गियर रिंग | बोल्टेड बेस | वजन-कम करने वाले छेद
डिजाइन और गुणवत्ता लाभ
- दो-हैंडल ऑपरेशन -> दो क्रू सदस्य एक साथ काम कर सकते हैं, जिससे नियंत्रण में सुधार होता है और मैनुअल प्रयास कम होता है
- ब्रेक डिवाइस -> भंडारण के दौरान रील के घूमने को रोकता है और सुरक्षा में सुधार करता है
- जाली स्टील रोटेटिंग गियर -> ट्रांसमिशन शक्ति और घिसाव प्रतिरोध में सुधार करता है
- कठोरता वृद्धि के साथ ग्राउंड गियर रिंग -> चिकना संचालन और लंबी सेवा जीवन प्रदान करता है
- वजन-कम करने वाले छेद -> संरचनात्मक ताकत को प्रभावित किए बिना रील का वजन कम करता है
- बोल्टेड बेस -> जहाज के डेक पर स्थापना, मूवमेंट और रिप्लेसमेंट के लिए सुविधाजनक
- चिकनाई वाला शाफ्ट और घूमने वाले हिस्से -> चिकना रोटेशन और आसान मैनुअल ऑपरेशन
- बिना बर्र या तेज कोनों वाली चिकनी सतह -> स्टील वायर रोप की सुरक्षा करता है और हैंडलिंग सुरक्षा में सुधार करता है
कस्टम विशेषताएँ
- उत्पाद प्रकार: दो-हैंडल स्टील वायर रोप स्टोरेज रील -> समुद्री तार रस्सी भंडारण के लिए उपयोग किया जाता है, उठाने के लिए नहीं
- मानक: CB/T 3468-92 -> समुद्री रील संदर्भ मानक
- मॉडल: टाइप सी / C56 -> बड़े व्यास की तार रस्सी भंडारण कॉन्फ़िगरेशन
- लागू रस्सी: बड़े व्यास की समुद्री स्टील वायर रोप -> डेक भंडारण अनुप्रयोगों के लिए उपयुक्त
- तार रस्सी व्यास: 56 मिमी तक -> C56 मॉडल चयन से मेल खाता है
- क्षमता: 300 मीटर तक -> लंबी रस्सी भंडारण का समर्थन करता है
- संचालन: मैनुअल दो-हैंडल ऑपरेशन -> दो क्रू सदस्य एक साथ काम कर सकते हैं
- ब्रेक: उपलब्ध -> भंडारण स्थिरता और परिचालन सुरक्षा में सुधार करता है
- स्थापना: बोल्टेड बेस -> सुविधाजनक फिक्सिंग, मूवमेंट और रिप्लेसमेंट
- सामग्री: माइल्ड स्टील / 304 / 316L स्टेनलेस स्टील -> जंग और बजट की आवश्यकताओं के आधार पर चुनें
- सतह उपचार: Sa2.5 ब्लास्टिंग + एपॉक्सी कोटिंग / पॉलिश स्टेनलेस स्टील / अनुकूलित -> समुद्री जंग संरक्षण
- अनुकूलन: ड्रम आकार, बेस व्यवस्था, ब्रेक, कोटिंग और सामग्री -> परियोजना-विशिष्ट आवश्यकताओं का समर्थन करता है
- प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट -> परियोजना प्रलेखन और निरीक्षण आवश्यकताओं का समर्थन करता है
पूछताछ गाइड
कृपया तार रस्सी व्यास, रस्सी की लंबाई, आवश्यक मॉडल, ब्रेक की आवश्यकता, बेस फिक्सिंग व्यवस्था, सामग्री, कोटिंग सिस्टम और प्रमाणन आवश्यकता प्रदान करें।
सही रील आकार के बारे में निश्चित नहीं हैं? रस्सी का व्यास और लंबाई भेजें, और हम एक उपयुक्त रील कॉन्फ़िगरेशन की सिफारिश करेंगे।
यह कैसे काम करता है
स्टील वायर रोप को ड्रम पर लपेटा जाता है। दो हैंडल गियर सिस्टम के माध्यम से रील को मैन्युअल रूप से चलाते हैं, जिससे नियंत्रित रोटेशन की अनुमति मिलती है। जब रस्सी संग्रहीत होती है या जब रील संचालन में नहीं होती है तो ब्रेक रील को स्थिति में रखता है।
अनुप्रयोग
जहाज डेक तार रस्सी भंडारण | मूरिंग तार भंडारण | समुद्री डेक उपकरण | शिपयार्ड और ऑनबोर्ड रस्सी हैंडलिंग
प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट। लाभों में दो-व्यक्ति संचालन, ब्रेक लॉकिंग, जाली स्टील गियर, हल्के गियर-रिंग डिजाइन, बोल्टेड बेस इंस्टॉलेशन और अनुकूलन योग्य सामग्री शामिल हैं।
ड्राइंग और तस्वीरें
सामान्य व्यवस्था ड्राइंग और उत्पाद तस्वीरें
ऑर्डरिंग
निर्दिष्ट करें: मॉडल C56, तार रस्सी व्यास, रस्सी की लंबाई, सामग्री, ब्रेक, बेस व्यवस्था, कोटिंग, मात्रा और प्रमाणन आवश्यकता।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या इस रील का उपयोग उठाने या खींचने के लिए किया जाता है?
A: नहीं। यह उत्पाद स्टील वायर रोप भंडारण के लिए डिज़ाइन किया गया है, न कि उठाने, टोइंग या खींचने के संचालन के लिए।
Q2: टाइप सी में दो हैंडल क्यों हैं?
A: दो-हैंडल डिज़ाइन दो क्रू सदस्यों को एक साथ संचालित करने की अनुमति देता है, जो बड़े व्यास की स्टील वायर रोप को संभालते समय मैनुअल प्रयास को कम करता है और नियंत्रण में सुधार करता है।
Q3: स्टोरेज रील पर ब्रेक की आवश्यकता क्यों है?
A: ब्रेक अनचाहे ड्रम रोटेशन को रोकता है और भंडारण, परिवहन या स्टैंडबाय स्थिति के दौरान रस्सी को स्थिर रखता है।
Q4: जाली स्टील गियर और कठोर गियर रिंग का उपयोग क्यों करें?
A: जाली गियर और कठोर, ग्राउंड गियर रिंग सतहें ट्रांसमिशन शक्ति, रोटेशन स्मूथनेस और घिसाव प्रतिरोध में सुधार करती हैं।
Q5: क्या रील के आकार को अनुकूलित किया जा सकता है?
A: हाँ। ड्रम का आकार, बेस व्यवस्था, ब्रेक, कोटिंग और सामग्री को रस्सी के व्यास, भंडारण की लंबाई और जहाज के डेक लेआउट के अनुसार अनुकूलित किया जा सकता है।
