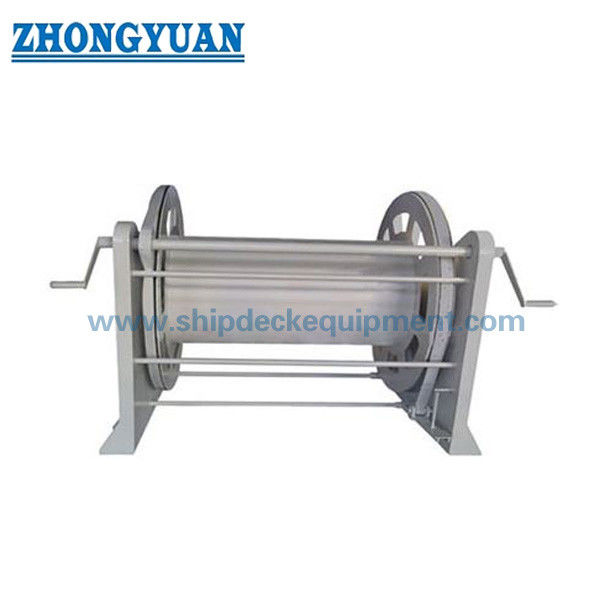

56 मिमी टू-हैंडल स्टील वायर रोप रील विद ब्रेक | सीबी/टी 3468-92 टाइप सी जहाज पर वायर रोप स्टोरेज के लिए

56 मिमी दो हैंडल स्टील तार रस्सी रील ब्रेक के साथ। CB / T 3468-92 प्रकार सी जहाज तार रस्सी भंडारण के लिए

उत्पाद का अवलोकन

टाइप सी दो हैंडल वाले स्टील के तार रस्सी रील को जहाज के डेक पर बड़े व्यास के समुद्री स्टील के तार रस्सी के भंडारण और मैन्युअल हैंडलिंग के लिए डिज़ाइन किया गया है।

C56 मॉडल 56 मिमी स्टील के तार रस्सी के लिए 300 मीटर ड्रम स्टोरेज क्षमता के साथ उपयुक्त है। यह एक स्टोरेज रील है, न कि एक उठाने या खींचने वाला लिंच।

दो हैंडल दो चालक दल के सदस्यों को एक ही समय में काम करने की अनुमति देते हैं, जिससे नियंत्रण में सुधार होता है और घुमाव और ढीला करने के दौरान मैनुअल प्रयास कम होता है।

स्थिर भंडारण, सुविधाजनक स्थापना और सुरक्षित ऑनबोर्ड उपयोग सुनिश्चित करने के लिए रोल में एक मजबूत निर्मित संरचना, बोल्ट बेस, ब्रेक डिवाइस और गियर-ड्राइव ऑपरेशन का उपयोग किया जाता है।

गियर सिस्टम में चिकनी ऑपरेशन और बेहतर पहनने के प्रतिरोध के लिए ग्राउंड और कठोरता में सुधार के साथ गियर रिंग सतहों के साथ फोल्ड स्टील के घटकों का उपयोग किया जाता है।वजन घटाने वाले छेद संरचनात्मक शक्ति को प्रभावित किए बिना उत्पाद के वजन को कम करते हैं.

त्वरित विनिर्देश

• मानकः CB/T 3468-92 प्रकार C -> समुद्री स्टील तार रस्सी रील संदर्भ मानक
• मॉडल: प्रकार C / C56 -> बड़े व्यास के स्टील के तार रस्सी भंडारण के लिए डिज़ाइन किया गया
• लागू तार रस्सी व्यासः 56 मिमी -> भारी स्टील तार रस्सी भंडारण के लिए उपयुक्त
• ड्रम क्षमताः 300 मीटर -> डेक पर लंबे स्टील के तार रस्सी को स्टोर करता है
• संचालनः दो हैंडल -> दो चालक दल के सदस्यों को एक साथ काम करने की अनुमति देता है
• ब्रेकः उपलब्ध -> भंडारण के दौरान रील को स्थिर रखता है
• आधारः बोल्ट की स्थापना -> आसान निर्धारण, आंदोलन और प्रतिस्थापन
• गियर सामग्रीः फोल्ड स्टील -> उच्च शक्ति और पहनने के प्रतिरोध
• गियर रिंगः ग्राउंड और कठोरता में सुधार -> सुचारू संचालन और अधिक सेवा जीवन
• वजन घटाने वाले छेदः गियर रिंग पर डिजाइन -> संरचनात्मक शक्ति को प्रभावित किए बिना वजन कम करता है
• सामग्री विकल्पः हल्के स्टील / 304 / 316L स्टेनलेस स्टील -> संक्षारण आवश्यकता के अनुसार चुनें
• प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र

मुख्य तकनीकी मापदंड

चयन मार्गदर्शिका

चरण 1 - रस्सी व्यास की पुष्टि करें -> 56 मिमी स्टील तार रस्सी के लिए C56 का चयन किया जाता है

चरण 2 - भंडारण लंबाई की पुष्टि करें -> मानक ड्रम क्षमता 300 मीटर है

चरण 3 - ऑपरेशन विधि की पुष्टि करें -> बड़े व्यास के रस्सी के संचालन के लिए दो हैंडल की सिफारिश की जाती है

चरण 4 - ब्रेक की आवश्यकता की पुष्टि करें -> स्थिर भंडारण और सुरक्षित हैंडलिंग के लिए ब्रेक की सिफारिश की जाती है

चरण 5 - स्थापना की पुष्टि करें -> बोल्ट किए गए आधार की व्यवस्था जहाज के डेक नींव से मेल खाना चाहिए

चरण 6 - सामग्री और कोटिंग की पुष्टि करें -> हल्के स्टील, स्टेनलेस स्टील या अनुकूलित कोटिंग का चयन किया जा सकता है

संरचना

ड्रम ∙ शाफ्ट ∙ समर्थन फ्रेम ∙ दो हैंडल ∙ ब्रेक डिवाइस ∙ फोल्डेड स्टील गियर ∙ ग्राउंड गियर रिंग ∙ बोल्ट बेस ∙ वजन घटाने के छेद

डिजाइन और गुणवत्ता के फायदे

• दो-हैंडल ऑपरेशन -> चालक दल के दो सदस्य एक साथ काम कर सकते हैं, नियंत्रण में सुधार और मैनुअल प्रयास को कम करते हैं
• ब्रेक डिवाइस -> भंडारण के दौरान रील के घूर्णन को रोकता है और सुरक्षा में सुधार करता है
• फोल्डेड स्टील घुमावदार गियर -> ट्रांसमिशन शक्ति और पहनने के प्रतिरोध में सुधार
• कठोरता में वृद्धि के साथ ग्राउंड गियर रिंग -> सुचारू संचालन और लंबे समय तक सेवा जीवन प्रदान करता है
• वजन घटाने वाले छेद -> संरचनात्मक शक्ति को प्रभावित किए बिना रील वजन को कम करें
• बोल्टेड बेस -> जहाज के डेक पर स्थापित करने, स्थानांतरित करने और बदलने के लिए सुविधाजनक
• चिकनी धुरी और घूर्णन भाग -> चिकनी घूर्णन और आसान मैन्युअल संचालन
• चिकनी सतह बिना बोर या तेज कोनों के -> स्टील के तार रस्सी की रक्षा करता है और हैंडलिंग सुरक्षा में सुधार करता है

कस्टम विशेषताएं

• उत्पाद प्रकारः दो हैंडल वाले स्टील के तार रस्सी भंडारण रील -> समुद्री तार रस्सी भंडारण के लिए प्रयोग किया जाता है, उठाने के लिए नहीं
• मानक: सीबी/टी 3468-92 -> समुद्री रील संदर्भ मानक
• मॉडल: प्रकार C / C56 -> बड़े व्यास के तार रस्सी भंडारण विन्यास
• लागू रस्सीः बड़े व्यास के समुद्री स्टील तार रस्सी -> डेक भंडारण अनुप्रयोगों के लिए उपयुक्त
• तार रस्सी व्यासः 56 मिमी तक -> मैच C56 मॉडल चयन
• क्षमताः 300 मीटर तक -> लंबी रस्सी भंडारण का समर्थन करता है
• ऑपरेशनः मैन्युअल दो-हैंडल ऑपरेशन -> दो चालक दल के सदस्य एक साथ काम कर सकते हैं
• ब्रेकः उपलब्ध -> भंडारण स्थिरता और परिचालन सुरक्षा में सुधार
• स्थापनाः घुमावदार आधार -> सुविधाजनक निर्धारण, आंदोलन और प्रतिस्थापन
• सामग्रीः हल्के स्टील / 304 / 316L स्टेनलेस स्टील -> संक्षारण और बजट आवश्यकताओं के आधार पर चुनें
• सतह उपचारः Sa2.5 ब्लास्टिंग + इपॉक्सी कोटिंग / पॉलिश स्टेनलेस स्टील / अनुकूलित -> समुद्री संक्षारण संरक्षण
• अनुकूलनः ड्रम आकार, आधार व्यवस्था, ब्रेक, कोटिंग और सामग्री -> परियोजना विशिष्ट आवश्यकताओं का समर्थन करता है
• प्रमाणनः सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र -> परियोजना दस्तावेज और निरीक्षण आवश्यकताओं का समर्थन करता है

पूछताछ मार्गदर्शिका

कृपया तार रस्सी का व्यास, रस्सी की लंबाई, आवश्यक मॉडल, ब्रेक की आवश्यकता, आधार निर्धारण व्यवस्था, सामग्री, कोटिंग सिस्टम और प्रमाणन की आवश्यकता प्रदान करें।

सही रील आकार के बारे में सुनिश्चित नहीं हैं? रस्सी व्यास और लंबाई भेजें, और हम एक उपयुक्त रील विन्यास की सिफारिश करेंगे.

यह कैसे काम करता है

स्टील के तार की रस्सी को ड्रम पर लपेटा जाता है। दो हैंडल रील को गियर सिस्टम के माध्यम से मैन्युअल रूप से चलाते हैं, जिससे नियंत्रित घूर्णन की अनुमति मिलती है।ब्रेक रील को स्थिति में रखता है जब रस्सी संग्रहीत है या जब रील काम नहीं कर रहा है.

आवेदन

जहाज के डेक तार रस्सी भंडारण ∙ अरोरिंग तार भंडारण ∙ समुद्री डेक उपकरण ∙ शिपयार्ड और बोर्ड रस्सी हैंडलिंग

प्रमाणपत्र और लाभ

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र। फायदे में दो-व्यक्ति संचालन, ब्रेक लॉक, फोल्डेड स्टील गियर, हल्के गियर-रिंग डिजाइन शामिल हैं,बुलटेड बेस इंस्टॉलेशन और अनुकूलन योग्य सामग्री.

चित्र और तस्वीरें

सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें

आदेश

निर्दिष्ट करेंः मॉडल C56, तार रस्सी का व्यास, रस्सी की लंबाई, सामग्री, ब्रेक, आधार व्यवस्था, कोटिंग, मात्रा और प्रमाणन की आवश्यकता।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या इस रील का उपयोग उठाने या खींचने के लिए किया जाता है?
एः नहीं. यह उत्पाद स्टील के तार रस्सी के भंडारण के लिए डिज़ाइन किया गया है, नहीं उठाने, खींचने या खींचने के संचालन के लिए।

प्रश्न 2: टाइप सी में दो हैंडल क्यों होते हैं?
उत्तर: दो हैंडल वाला डिजाइन दो चालक दल के सदस्यों को एक साथ काम करने की अनुमति देता है, जो बड़े व्यास के स्टील के तार रस्सी को संभालने में मैन्युअल प्रयास को कम करता है और नियंत्रण में सुधार करता है।

प्रश्न 3: भंडारण रील पर ब्रेक की आवश्यकता क्यों है?
A: ब्रेक अवांछित ड्रम रोटेशन को रोकता है और भंडारण, परिवहन या स्टैंडबाय की स्थिति के दौरान रस्सी को स्थिर रखता है।

प्रश्न 4: फोल्ड स्टील गियर और हार्ड गियर रिंग का उपयोग क्यों किया जाता है?
उत्तर: फोल्डेड गियर और कठोर, ग्राउंड गियर रिंग सतहें ट्रांसमिशन शक्ति, रोटेशन चिकनाई और पहनने के प्रतिरोध में सुधार करती हैं।

Q5: क्या रील का आकार अनुकूलित किया जा सकता है?
उत्तर: हाँ. ड्रम का आकार, आधार व्यवस्था, ब्रेक, कोटिंग और सामग्री रस्सी के व्यास, भंडारण लंबाई और जहाज के डेक लेआउट के अनुसार अनुकूलित की जा सकती है।
