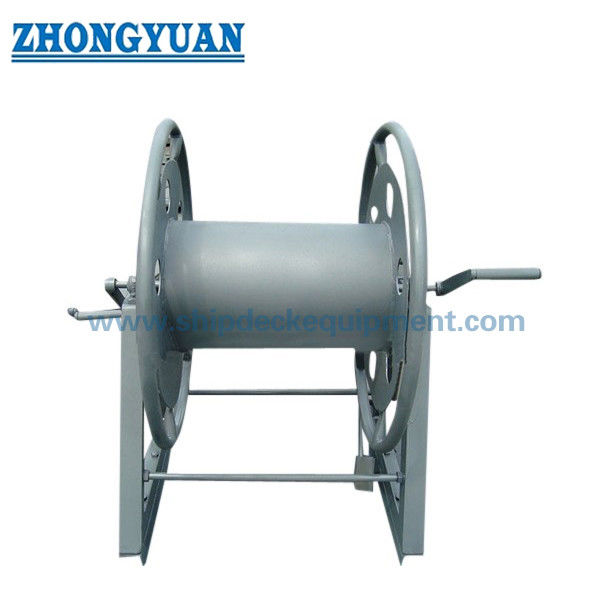

13-32 मिमी स्टील वायर रस्सी रील हटाने योग्य हैंडल के साथ

13-32 मिमी स्टील वायर रस्सी रील हटाने योग्य हैंडल के साथ

उत्पाद का अवलोकन

टाइप ए स्टील वायर रस्सी रील को समुद्री स्टील वायर रस्सी भंडारण के लिए डिज़ाइन किया गया है जहां मैन्युअल ऑपरेशन सुविधा की आवश्यकता होती है।

हटाने योग्य हैंडल को उपयोग के बाद अलग किया जा सकता है और डेक व्यवस्था के अनुसार बाएं या दाएं पक्ष से संचालित किया जा सकता है।

बिना हैंडल वाले रीलों की तुलना में, टाइप ए बार-बार मैन्युअल रूप से घुमावदार और ढीला करने के लिए अधिक उपयुक्त है क्योंकि हैंडल बेहतर घूर्णन नियंत्रण प्रदान करता है और ऑपरेटर के प्रयास को कम करता है।

इस रील का उपयोग केवल भंडारण के लिए किया जाता है, न कि उठाने या खींचने के लिए। यह 13 मिमी से 32 मिमी तक स्टील के तार रस्सियों के लिए उपयुक्त है, जिनकी भंडारण लंबाई 120 मीटर से 190 मीटर है।

एक बोल्ट वाला आधार, चिकनी ढलान व्यवस्था, वैकल्पिक ब्रेक या लॉकिंग पिन, और चिकनी मुक्त किनारे की फिनिशिंग रील को जहाज के डेक पर सुरक्षित और आसान बनाती है।

त्वरित विनिर्देश

• लागू स्टील वायर व्यासः 13-32 मिमी -> छोटे से मध्यम समुद्री स्टील वायर रस्सी भंडारण के लिए उपयुक्त
• संचालनः हटाने योग्य हैंडल -> आसान मैन्युअल मोड़ और बेहतर संचालन नियंत्रण
• हैंडल स्थितिः बाएं या दाएं हाथ से काम -> डेक लेआउट के अनुसार लचीला काम
• मानकः CB/T 3468-92 प्रकार A -> समुद्री स्टील तार रस्सी रील संदर्भ मानक
• ड्रम क्षमताः 120-190 मीटर -> रस्सी व्यास और आवश्यक भंडारण लंबाई के अनुसार चयनित
• ब्रेक/लॉकिंगः पैर ब्रेक या लॉकिंग पिन उपलब्ध -> भंडारण के दौरान रील को स्थिर रखता है
• बेस फिक्सिंगः बोल्ट बेस -> सुविधाजनक स्थापना, हटाने और स्थानांतरण
• संरचना: वजन घटाने वाला छेद डिजाइन -> संरचनात्मक शक्ति बनाए रखते हुए उत्पाद के वजन को कम करता है
• असर व्यवस्थाः स्नेहक असर डिजाइन -> आसान रोटेशन और कम मैनुअल प्रयास
• सामग्रीः हल्के स्टील / 304 / 316L स्टेनलेस स्टील -> संक्षारण और बजट आवश्यकता के अनुसार चुना जाता है
• सतह उपचारः गर्म डुबकी गैल्वनाइजिंग / Sa2.5 ब्लास्टिंग + एपॉक्सी कोटिंग / पॉलिश स्टेनलेस स्टील -> समुद्री संक्षारण संरक्षण
• प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र

मुख्य तकनीकी मापदंड

नोटः मॉडल, ब्रेक विवरण, आधार व्यवस्था और ड्रम आयाम परियोजना चित्रों और जहाज के डेक लेआउट के अनुसार पुष्टि की जा सकती है।

चयन मार्गदर्शिका

चरण 1 - तार रस्सी के व्यास की पुष्टि करें -> A13, A17, A20 का चयन करें।5रस्सी के आकार के अनुसार, A26 या A32

चरण 2 - मैनुअल ऑपरेशन आवृत्ति की पुष्टि करें -> यदि बार-बार घुमावदार और ढीला करने की आवश्यकता होती है तो प्रकार ए का चयन करें

चरण 3 - हैंडल ऑपरेशन पक्ष की पुष्टि -> हटाने योग्य हैंडल को बाएं या दाएं पक्ष के संचालन के लिए व्यवस्थित किया जा सकता है

चरण 4 - भंडारण की लंबाई की पुष्टि करें -> 120 मीटर से 190 मीटर तक के मैच ड्रम क्षमता

चरण 5 - ब्रेक या लॉक की आवश्यकता की पुष्टि करें -> सुरक्षित भंडारण और स्थिर बोर्ड स्थिति के लिए अनुशंसित

चरण 6 - आधार और कोटिंग के निर्धारण की पुष्टि करें -> जहाज के डेक की व्यवस्था के अनुसार बुलटेड आधार और कोटिंग सिस्टम

चरण 7 - प्रमाणपत्र आवश्यकताओं की पुष्टि करें -> परियोजना की मांग के अनुसार निर्माता परीक्षण प्रमाणपत्र या वर्ग प्रमाणपत्र

संरचना

ड्रम ∙ स्टील पाइप ड्रम कोर ∙ शाफ्ट ∙ लुब्रिकेटेड असर व्यवस्था ∙ हटाने योग्य हैंडल ∙ सपोर्ट फ्रेम ∙ बोल्ट बेस ∙ वजन कम करने के लिए छेद ∙ फुट ब्रेक / लॉकिंग पिन

डिजाइन और गुणवत्ता के फायदे

• हटाने योग्य हैंडल -> अंतरिक्ष को बचाने और हस्तक्षेप को कम करने के लिए ऑपरेशन के बाद हटाया जा सकता है
• बाएं/दाएं पक्ष संचालन -> डेक लेआउट के अनुसार लचीला मैनुअल संचालन का समर्थन करता है
• बेहतर घुमाव नियंत्रण -> लगातार मैन्युअल घुमाव और उन्मूलन के लिए उपयुक्त
• वजन घटाने वाले छेद -> संरचनात्मक शक्ति को प्रभावित किए बिना उत्पाद के वजन को कम करें
• पैर ब्रेक या लॉकिंग पिन -> भंडारण या स्टैंडबाय स्थिति के दौरान रील को स्थिर रखता है
• चिकनी रोटेशन और कम मैनुअल प्रयास
• घुमावदार आधार -> सुविधाजनक स्थापना, हटाने और स्थानांतरण
• चिकनी मुक्त किनारों -> तेज किनारों से ऑपरेटरों की रक्षा और हैंडलिंग सुरक्षा में सुधार
• चिकनी रस्सी संपर्क सतह -> घुमाव और भंडारण के दौरान तार रस्सी क्षति के जोखिम को कम करता है

कस्टम विशेषताएं

• उत्पाद का प्रकारः हटाने योग्य हैंडल वाला स्टील तार रस्सी भंडारण रोल -> समुद्री तार रस्सी के मैन्युअल भंडारण के लिए प्रयोग किया जाता है, उठाने के लिए नहीं
• मानकः CB/T 3468-92 प्रकार A -> समुद्री रील संदर्भ मानक
• लागू रस्सीः 13-32 मिमी स्टील तार रस्सी -> छोटे और मध्यम व्यास के भंडारण की जरूरतों को कवर करता है
• क्षमताः 120-190 मीटर -> रस्सी के व्यास और आवश्यक भंडारण लंबाई के आधार पर चयनित
• हैंडल व्यवस्थाः हटाने योग्य हैंडल -> बायीं या दाईं ओर संचालन का समर्थन करता है
• ब्रेकः पैर ब्रेक उपलब्ध -> भंडारण स्थिरता में सुधार
• तालाबंदीः तालाबंदी पिन उपलब्ध -> भंडारण के दौरान रील सुरक्षित रखता है
• स्थापनाः घुमावदार आधार -> आसान स्थापना और स्थानांतरण
• सामग्रीः हल्के स्टील / 304 / 316L स्टेनलेस स्टील -> संक्षारण और बजट आवश्यकता के आधार पर चुनें
• सतह उपचारः गर्म डुबकी गैल्वनाइजिंग / इपॉक्सी कोटिंग / पॉलिश स्टेनलेस स्टील -> समुद्री संक्षारण संरक्षण
• अनुकूलनः ड्रम आकार, आधार व्यवस्था, ब्रेक, लॉक पिन, हैंडल और सामग्री -> परियोजना विशिष्ट आवश्यकताओं का समर्थन करता है
• प्रमाणनः सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र -> परियोजना दस्तावेज और निरीक्षण आवश्यकताओं का समर्थन करता है

पूछताछ मार्गदर्शिका

कृपया तार रस्सी का व्यास, रस्सी की लंबाई, पसंदीदा हैंडल ऑपरेशन पक्ष, ब्रेक या ताला लगाने की आवश्यकता, आधार निर्धारण व्यवस्था, सामग्री, सतह उपचार और प्रमाणन की आवश्यकता प्रदान करें।

सही रील आकार के बारे में सुनिश्चित नहीं हैं? हमें रस्सी व्यास और भंडारण लंबाई भेजें, और हम एक उपयुक्त रील विन्यास की सिफारिश करेंगे.

यह कैसे काम करता है

इस्पात तार रस्सी को मैन्युअल हैंडल ऑपरेशन द्वारा ड्रम पर घुमाया जाता है। हटाने योग्य हैंडल घूर्णन लीवर प्रदान करता है और इसे बाईं या दाईं ओर स्थापित किया जा सकता है।असर व्यवस्था सुचारू घूर्णन की अनुमति देता है, और ब्रेक या लॉकिंग पिन रील को सुरक्षित करता है जब रस्सी को संग्रहीत किया जाता है।

आवेदन

जहाज के डेक तार रस्सी भंडारण ∙ बार-बार मैनुअल रस्सी हैंडलिंग ∙ स्पेयर लंगर तार भंडारण ∙ पोत उपकरण ∙ कार्यशाला रस्सी भंडारण

प्रमाणपत्र और लाभ

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र। लाभों में हल्के संरचना, चिकनी घूर्णन, बोल्ट बेस स्थापना, ब्रेक/लॉकिंग सुरक्षा,चिकनी मुक्त किनारों और अनुकूलन योग्य सामग्री/कोटिंग.

चित्र और तस्वीरें

सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें

आदेश

निर्दिष्ट करेंः प्रकार ए मॉडल, तार रस्सी व्यास, रस्सी की लंबाई, हैंडल ऑपरेशन पक्ष, ब्रेक या लॉक आवश्यकता, सामग्री, सतह उपचार, बोल्ट आधार व्यवस्था,मात्रा और प्रमाणन की आवश्यकता.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: हटाने योग्य हैंडल के साथ टाइप ए क्यों चुनें?
उत्तरः प्रकार ए उपयुक्त है जब ऑपरेटरों को अधिक बार घुमाव या उतारने के दौरान आसान मैन्युअल मोड़ और बेहतर नियंत्रण की आवश्यकता होती है।

Q2: क्या हैंडल का उपयोग दोनों तरफ से किया जा सकता है?
उत्तर: हाँ. डेक के लेआउट के आधार पर हटाने योग्य हैंडल को बायीं या दाईं ओर संचालन के लिए व्यवस्थित किया जा सकता है।

Q3: क्या उपयोग के बाद हैंडल हटाया जा सकता है?
उत्तर: हाँ, स्थान बचाने और भंडारण के दौरान हस्तक्षेप को कम करने के लिए हटाने योग्य हैंडल को हटाया जा सकता है।

प्रश्न 4: क्या इस रील का उपयोग उठाने या खींचने के लिए किया जाता है?
उत्तर: नहीं, यह स्टील के तार के लिए एक भंडारण रील है, न कि एक लिफ्टिंग वाइंच या टोलिंग वाइंच।

Q5: सतह उपचार अनुकूलित किया जा सकता है?
उत्तर: हाँ. हॉट-डिप गैल्वनाइजिंग, Sa2.5 ब्लास्टिंग प्लस एपॉक्सी कोटिंग, पॉलिश स्टेनलेस स्टील और कस्टम कोटिंग उपलब्ध हैं।

साथ ही ईपोक्सी कोटिंग, पॉलिश स्टेनलेस स्टील और अनुकूलित सतह उपचार उपलब्ध हैं।
