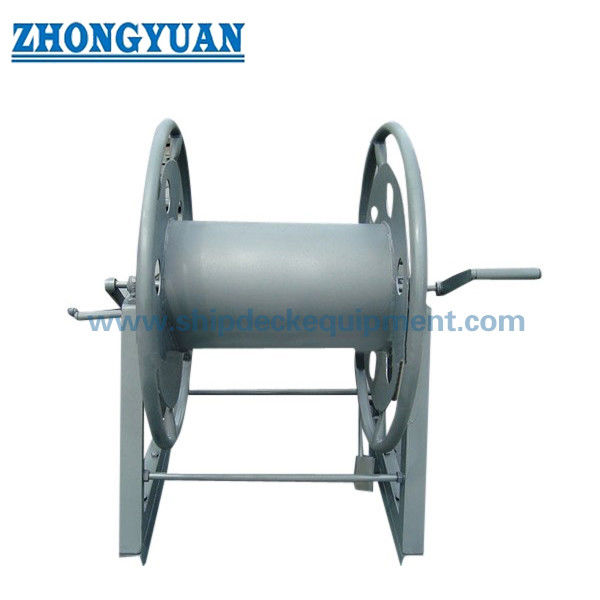

13–32 मिमी स्टील वायर रोप रील, हटाने योग्य हैंडल के साथ | जहाज पर वायर रोप स्टोरेज के लिए CB/T 3468-92 टाइप A
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
| दस्तावेज: | Marine Rope Reel Manual Dri...92.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | हटाने योग्य हैंडल वाला एक प्रकार | लागू स्टील तार व्यास: | 13.0~32मिमी |
|---|---|---|---|
| स्टील तार की लंबाई की ड्रम भंडारण क्षमता: | 120~190 मीटर | पैर बोल्ट मात्रा: | 6 ~ 14 |
| सामग्री: | 304, 316L स्टेनलेस स्टील, पॉलिश स्टेनलेस स्टील, हल्के स्टील | ||
| प्रमुखता देना: | हल्के स्टील के तार रस्सी रील |
||
उत्पाद विवरण
13-32 मिमी स्टील वायर रोप रील, हटाने योग्य हैंडल के साथ | CB/T 3468-92 टाइप ए जहाज पर वायर रोप स्टोरेज के लिए
उत्पाद अवलोकन
CB/T 3468-92 टाइपए स्टील वायर रोप रील को समुद्री स्टील वायर रोप स्टोरेज के लिए डिज़ाइन किया गया है जहाँ मैनुअल ऑपरेशन की सुविधा की आवश्यकता होती है।
हटाने योग्य हैंडल का उपयोग के बाद अलग किया जा सकता है और डेक व्यवस्था के अनुसार बाएं या दाएं तरफ से संचालित किया जा सकता है।
बिना हैंडल वाली रीलों की तुलना में, टाइप ए बार-बार मैनुअल वाइंडिंग और अनवाइंडिंग के लिए अधिक उपयुक्त है क्योंकि हैंडल बेहतर टर्निंग कंट्रोल प्रदान करता है और ऑपरेटर के प्रयास को कम करता है।
रील का उपयोग केवल स्टोरेज के लिए है, उठाने या खींचने के लिए नहीं। यह 13 मिमी से 32 मिमी स्टील वायर रोप के लिए उपयुक्त है जिसकी स्टोरेज लंबाई 120 मीटर से 190 मीटर तक है।
बोल्टेड बेस, लुब्रिकेटेड बेयरिंग व्यवस्था, वैकल्पिक ब्रेक या लॉकिंग पिन, और स्मूथ फ्री-एज फिनिशिंग रील को जहाज के डेक पर सुरक्षित और संचालित करने में आसान बनाते हैं।
त्वरित विनिर्देश
- लागू स्टील वायर व्यास: 13-32 मिमी -> छोटे से मध्यम समुद्री स्टील वायर रोप स्टोरेज के लिए उपयुक्त
- ऑपरेशन: हटाने योग्य हैंडल -> आसान मैनुअल टर्निंग और बेहतर ऑपरेशन कंट्रोल
- हैंडल की स्थिति: बाएं या दाएं तरफ का ऑपरेशन -> डेक लेआउट के अनुसार लचीला ऑपरेशन
- मानक: CB/T 3468-92 टाइप ए -> समुद्री स्टील वायर रोप रील संदर्भ मानक
- ड्रम क्षमता: 120-190 मीटर -> रोप व्यास और आवश्यक स्टोरेज लंबाई के अनुसार चुना गया
- ब्रेक / लॉकिंग: फुट ब्रेक या लॉकिंग पिन उपलब्ध -> स्टोरेज के दौरान रील को स्थिर रखता है
- बेस फिक्सिंग: बोल्टेड बेस -> सुविधाजनक इंस्टॉलेशन, रिमूवल और रिलोकेशन
- संरचना: वजन-कमी छेद डिजाइन -> संरचनात्मक ताकत बनाए रखते हुए उत्पाद का वजन कम करता है
- बेयरिंग व्यवस्था: लुब्रिकेटेड बेयरिंग डिजाइन -> आसान रोटेशन और कम मैनुअल प्रयास
- सामग्री: माइल्ड स्टील / 304 / 316L स्टेनलेस स्टील -> जंग और बजट की आवश्यकता के अनुसार चुना गया
- सतह उपचार: हॉट-डिप गैल्वनाइजिंग / Sa2.5 ब्लास्टिंग + एपॉक्सी कोटिंग / पॉलिश स्टेनलेस स्टील -> समुद्री जंग से सुरक्षा
- प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
मुख्य तकनीकी पैरामीटर
| मॉडल | अधिकतम वायर रोप डाया (मिमी) | D | D1 | D2 | L | B | H | फाउंडेशन बोल्ट | वजन (किलो) | ड्रम रोप क्षमता (मी) |
| A13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 69 | 120 |
| A17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 86 | 190 |
| A21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 118 | 180 |
| A26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 134 | 190 |
| A32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 172 | 190 |
नोट: मॉडल, ब्रेक विवरण, बेस व्यवस्था और ड्रम आयाम परियोजना चित्र और जहाज डेक लेआउट के अनुसार पुष्टि किए जा सकते हैं।
चयन गाइड
चरण 1 - वायर रोप व्यास की पुष्टि करें -> रोप आकार के अनुसार A13, A17, A20.5, A26 या A32 का चयन करें
चरण 2 - मैनुअल ऑपरेशन की आवृत्ति की पुष्टि करें -> बार-बार वाइंडिंग और अनवाइंडिंग की आवश्यकता होने पर टाइप ए का चयन करें
चरण 3 - हैंडल ऑपरेशन साइड की पुष्टि करें -> हटाने योग्य हैंडल को बाएं या दाएं तरफ के ऑपरेशन के लिए व्यवस्थित किया जा सकता है
चरण 4 - स्टोरेज लंबाई की पुष्टि करें -> 120 मीटर से 190 मीटर तक ड्रम क्षमता का मिलान करें
चरण 5 - ब्रेक या लॉकिंग की आवश्यकता की पुष्टि करें -> सुरक्षित स्टोरेज और स्थिर ऑनबोर्ड स्थिति के लिए अनुशंसित
चरण 6 - बेस फिक्सिंग और कोटिंग की पुष्टि करें -> जहाज डेक व्यवस्था के अनुसार बोल्टेड बेस और कोटिंग सिस्टम
चरण 7 - प्रमाणन की आवश्यकता की पुष्टि करें -> परियोजना की मांग के अनुसार मेकर्स टेस्ट सर्टिफिकेट या क्लास सर्टिफिकेट
संरचना
ड्रम | स्टील पाइप ड्रम कोर | शाफ्ट | लुब्रिकेटेड बेयरिंग व्यवस्था | हटाने योग्य हैंडल | सपोर्ट फ्रेम | बोल्टेड बेस | वजन-कमी छेद | फुट ब्रेक / लॉकिंग पिन
डिजाइन और गुणवत्ता लाभ
- हटाने योग्य हैंडल -> जगह बचाने और हस्तक्षेप कम करने के लिए ऑपरेशन के बाद हटाया जा सकता है
- बाएं/दाएं तरफ का ऑपरेशन -> डेक लेआउट के अनुसार लचीले मैनुअल ऑपरेशन का समर्थन करता है
- बेहतर टर्निंग कंट्रोल -> बार-बार मैनुअल वाइंडिंग और अनवाइंडिंग के लिए उपयुक्त
- वजन-कमी छेद -> संरचनात्मक ताकत को प्रभावित किए बिना उत्पाद का वजन कम करता है
- फुट ब्रेक या लॉकिंग पिन -> स्टोरेज या स्टैंडबाय स्थिति के दौरान रील को स्थिर रखता है
- लुब्रिकेटेड बेयरिंग व्यवस्था -> स्मूथ रोटेशन और कम मैनुअल प्रयास
- बोल्टेड बेस -> सुविधाजनक इंस्टॉलेशन, रिमूवल और रिलोकेशन
- स्मूथ फ्री एज -> ऑपरेटरों को तेज किनारों से बचाता है और हैंडलिंग सुरक्षा में सुधार करता है
- स्मूथ रोप संपर्क सतह -> वाइंडिंग और स्टोरेज के दौरान वायर रोप क्षति के जोखिम को कम करता है
कस्टम विशेषताएँ
- उत्पाद प्रकार: हटाने योग्य-हैंडल स्टील वायर रोप स्टोरेज रील -> मैनुअल समुद्री वायर रोप स्टोरेज के लिए उपयोग किया जाता है, उठाने के लिए नहीं
- मानक: CB/T 3468-92 टाइप ए -> समुद्री रील संदर्भ मानक
- लागू रोप: 13-32 मिमी स्टील वायर रोप -> छोटे और मध्यम व्यास की स्टोरेज आवश्यकताओं को कवर करता है
- क्षमता: 120-190 मीटर -> रोप व्यास और आवश्यक स्टोरेज लंबाई के आधार पर चुना गया
- हैंडल व्यवस्था: हटाने योग्य हैंडल -> बाएं या दाएं तरफ के ऑपरेशन का समर्थन करता है
- ब्रेक: फुट ब्रेक उपलब्ध -> स्टोरेज स्थिरता में सुधार करता है
- लॉकिंग: लॉकिंग पिन उपलब्ध -> स्टोरेज के दौरान रील को सुरक्षित रखता है
- इंस्टॉलेशन: बोल्टेड बेस -> आसान माउंटिंग और रिलोकेशन
- सामग्री: माइल्ड स्टील / 304 / 316L स्टेनलेस स्टील -> जंग और बजट की आवश्यकता के आधार पर चुनें
- सतह उपचार: हॉट-डिप गैल्वनाइजिंग / एपॉक्सी कोटिंग / पॉलिश स्टेनलेस स्टील -> समुद्री जंग से सुरक्षा
- अनुकूलन: ड्रम आकार, बेस व्यवस्था, ब्रेक, लॉकिंग पिन, हैंडल और सामग्री -> परियोजना-विशिष्ट आवश्यकताओं का समर्थन करता है
- प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट -> परियोजना प्रलेखन और निरीक्षण आवश्यकताओं का समर्थन करता है
पूछताछ गाइड
कृपया वायर रोप व्यास, रोप की लंबाई, पसंदीदा हैंडल ऑपरेशन साइड, ब्रेक या लॉकिंग की आवश्यकता, बेस फिक्सिंग व्यवस्था, सामग्री, सतह उपचार और प्रमाणन आवश्यकता प्रदान करें।
सही रील आकार के बारे में अनिश्चित हैं? हमें रोप व्यास और स्टोरेज की लंबाई भेजें, और हम एक उपयुक्त रील कॉन्फ़िगरेशन की सिफारिश करेंगे।
यह कैसे काम करता है
स्टील वायर रोप को मैनुअल हैंडल ऑपरेशन द्वारा ड्रम पर लपेटा जाता है। हटाने योग्य हैंडल टर्निंग लीवरेज प्रदान करता है और इसे बाएं या दाएं तरफ स्थापित किया जा सकता है। बेयरिंग व्यवस्था स्मूथ रोटेशन की अनुमति देती है, और ब्रेक या लॉकिंग पिन रोप के स्टोर होने पर रील को सुरक्षित करता है।
अनुप्रयोग
जहाज डेक वायर रोप स्टोरेज | बार-बार मैनुअल रोप हैंडलिंग | अतिरिक्त मोअरिंग वायर स्टोरेज | जहाज फिटिंग | वर्कशॉप रोप स्टोरेज
प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट। लाभों में हल्के वजन की संरचना, स्मूथ रोटेशन, बोल्टेड बेस इंस्टॉलेशन, ब्रेक/लॉकिंग सुरक्षा, स्मूथ फ्री एज और अनुकूलन योग्य सामग्री/कोटिंग शामिल हैं।
ड्राइंग और तस्वीरें
सामान्य व्यवस्था ड्राइंग और उत्पाद तस्वीरें
ऑर्डरिंग
निर्दिष्ट करें: टाइप ए मॉडल, वायर रोप व्यास, रोप की लंबाई, हैंडल ऑपरेशन साइड, ब्रेक या लॉकिंग की आवश्यकता, सामग्री, सतह उपचार, बोल्टेड बेस व्यवस्था, मात्रा और प्रमाणन आवश्यकता।
अक्सर पूछे जाने वाले प्रश्न
Q1: हटाने योग्य हैंडल के साथ टाइप ए क्यों चुनें?
A: टाइप ए तब उपयुक्त होता है जब ऑपरेटरों को बार-बार वाइंडिंग या अनवाइंडिंग के दौरान आसान मैनुअल टर्निंग और बेहतर नियंत्रण की आवश्यकता होती है।
Q2: क्या हैंडल का उपयोग दोनों तरफ से किया जा सकता है?
A: हाँ। डेक लेआउट के आधार पर हटाने योग्य हैंडल को बाएं या दाएं तरफ के ऑपरेशन के लिए व्यवस्थित किया जा सकता है।
Q3: क्या उपयोग के बाद हैंडल को हटाया जा सकता है?
A: हाँ। स्टोरेज के दौरान जगह बचाने और हस्तक्षेप कम करने के लिए हटाने योग्य हैंडल को हटाया जा सकता है।
Q4: क्या इस रील का उपयोग उठाने या खींचने के लिए किया जाता है?
A: नहीं। यह स्टील वायर रोप के लिए एक स्टोरेज रील है, न कि लिफ्टिंग विंच या टोइंग विंच।
Q5: क्या सतह उपचार को अनुकूलित किया जा सकता है?
A: हाँ। हॉट-डिप गैल्वनाइजिंग, Sa2.5 ब्लास्टिंग प्लस एपॉक्सी कोटिंग, पॉलिश स्टेनलेस स्टील और अनुकूलित कोटिंग उपलब्ध हैं।
प्लस एपॉक्सी कोटिंग, पॉलिश स्टेनलेस स्टील और अनुकूलित सतह उपचार उपलब्ध हैं।
