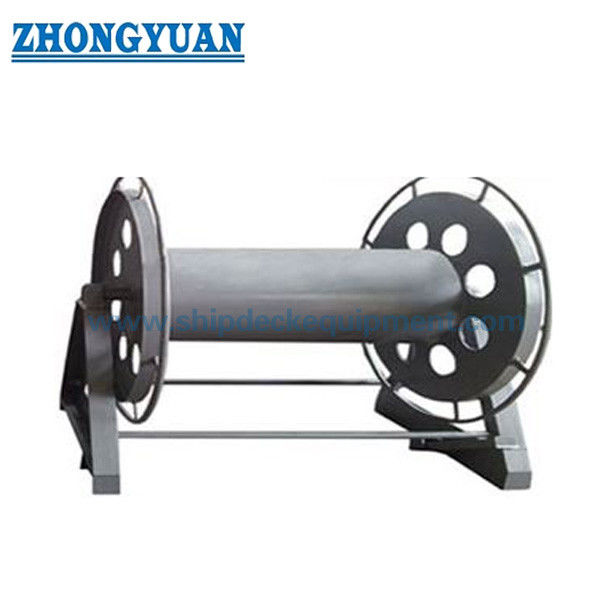

13-32 मिमी कॉम्पैक्ट स्टील वायर रस्सी रील बिना हैंडल के

13-32 मिमी कॉम्पैक्ट स्टील वायर रोप रील बिना हैंडल के | जहाज के डेक पर ड्रम-ग्रिप वायर रोप स्टोरेज

उत्पाद अवलोकन

टाइप एडब्ल्यू स्टील वायर रोप रील को कॉम्पैक्ट मरीन स्टील वायर रोप स्टोरेज के लिए डिज़ाइन किया गया है जहाँ प्रोजेक्टिंग हैंडल की आवश्यकता नहीं होती है।

बिना हैंडल वाले डिज़ाइन से रील का प्रोफाइल सरल और कॉम्पैक्ट रहता है। ऑपरेटर बाहरी ड्रम रिम को पकड़कर रील को घुमाते हैं, जिससे यह सीमित डेक स्पेस और कम-आवृत्ति संचालन के लिए उपयुक्त हो जाता है।

हैंडल-ऑपरेटेड टाइप ए रीलों की तुलना में, टाइप एडब्ल्यू प्रोजेक्टिंग भागों को कम करता है और स्टोरेज-उन्मुख अनुप्रयोगों के लिए एक सरल संरचना प्रदान करता है।

रील का उपयोग केवल स्टोरेज के लिए किया जाता है, उठाने या खींचने के लिए नहीं। यह 13 मिमी से 32 मिमी स्टील वायर रोप के लिए उपयुक्त है जिसकी स्टोरेज लंबाई 120 मीटर से 190 मीटर तक होती है।

बोल्टेड बेस, लुब्रिकेटेड बेयरिंग व्यवस्था, वैकल्पिक ब्रेक या लॉकिंग पिन, और स्मूथ फ्री-एज फिनिशिंग सुरक्षित स्टोरेज और आसान ऑनबोर्ड व्यवस्था का समर्थन करते हैं।

त्वरित विनिर्देश

• लागू स्टील वायर व्यास: 13-32 मिमी -> छोटे से मध्यम समुद्री स्टील वायर रोप स्टोरेज के लिए उपयुक्त
• संचालन: कोई हैंडल नहीं, ड्रम-ग्रिप संचालन -> ऑपरेटर बाहरी ड्रम रिम को पकड़कर रील को घुमाते हैं
• कॉम्पैक्ट संरचना: कोई प्रोजेक्टिंग हैंडल नहीं -> सीमित डेक स्पेस और स्टोरेज क्षेत्रों के लिए बेहतर
• मानक: सीबी/टी 3468-92 टाइप एडब्ल्यू -> मरीन स्टील वायर रोप रील संदर्भ मानक
• ड्रम क्षमता: 120-190 मीटर -> रोप व्यास और आवश्यक स्टोरेज लंबाई के अनुसार चयनित
• ब्रेक / लॉकिंग: फुट ब्रेक या लॉकिंग पिन उपलब्ध -> स्टोरेज के दौरान रील को स्थिर रखता है
• बेस फिक्सिंग: बोल्टेड बेस -> सुविधाजनक स्थापना, हटाना और स्थानांतरण
• संरचना: वजन-कमी छेद डिजाइन -> संरचनात्मक शक्ति बनाए रखते हुए उत्पाद का वजन कम करता है
• बेयरिंग व्यवस्था: लुब्रिकेटेड बेयरिंग डिजाइन -> आसान रोटेशन और कम मैनुअल प्रयास
• सामग्री: माइल्ड स्टील / 304 / 316L स्टेनलेस स्टील -> जंग और बजट की आवश्यकता के अनुसार चयनित
• सतह उपचार: हॉट-डिप गैल्वनाइजिंग / सा2.5 ब्लास्टिंग + एपॉक्सी कोटिंग / पॉलिश स्टेनलेस स्टील -> समुद्री जंग से सुरक्षा
• प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट

मुख्य तकनीकी पैरामीटर

नोट: मॉडल, ब्रेक विवरण, बेस व्यवस्था और ड्रम आयाम परियोजना चित्र और जहाज डेक लेआउट के अनुसार पुष्टि किए जा सकते हैं।

चयन गाइड

चरण 1 - वायर रोप व्यास की पुष्टि करें -> रोप आकार के अनुसार एडब्ल्यू13, एडब्ल्यू17, एडब्ल्यू21, एडब्ल्यू26 या एडब्ल्यू32 का चयन करें

चरण 2 - कॉम्पैक्ट डेक आवश्यकता की पुष्टि करें -> एडब्ल्यू का चयन करें जब प्रोजेक्टिंग हैंडल को प्राथमिकता न दी जाए

चरण 3 - संचालन विधि की पुष्टि करें -> ऑपरेटर बाहरी ड्रम रिम को पकड़कर घुमाते हैं

चरण 4 - स्टोरेज लंबाई की पुष्टि करें -> 120 मीटर से 190 मीटर तक ड्रम क्षमता का मिलान करें

चरण 5 - ब्रेक या लॉकिंग आवश्यकता की पुष्टि करें -> सुरक्षित स्टोरेज और स्थिर ऑनबोर्ड स्थिति के लिए अनुशंसित

चरण 6 - बेस फिक्सिंग और कोटिंग की पुष्टि करें -> जहाज डेक व्यवस्था के अनुसार बोल्टेड बेस और कोटिंग सिस्टम

चरण 7 - प्रमाणन आवश्यकता की पुष्टि करें -> परियोजना की मांग के अनुसार मेकर का टेस्ट सर्टिफिकेट या क्लास सर्टिफिकेट

संरचना

ड्रम | स्टील पाइप ड्रम कोर | शाफ्ट | लुब्रिकेटेड बेयरिंग व्यवस्था | सपोर्ट फ्रेम | बोल्टेड बेस | वजन-कमी छेद | फुट ब्रेक / लॉकिंग पिन | बिना हैंडल वाली कॉम्पैक्ट संरचना

डिजाइन और गुणवत्ता लाभ

• बिना हैंडल वाला डिजाइन -> प्रोजेक्टिंग हैंडल से बचाता है और स्टोरेज कॉम्पैक्टनेस में सुधार करता है
• ड्रम-ग्रिप संचालन -> ऑपरेटर बाहरी ड्रम रिम को पकड़कर घुमाते हैं
• सरल संरचना -> कम बाहरी संचालन भाग और आसान भंडारण
• वजन-कमी छेद -> संरचनात्मक शक्ति को प्रभावित किए बिना उत्पाद का वजन कम करता है
• फुट ब्रेक या लॉकिंग पिन -> स्टोरेज या स्टैंडबाय स्थिति के दौरान रील को स्थिर रखता है
• लुब्रिकेटेड बेयरिंग व्यवस्था -> सुचारू रोटेशन और कम मैनुअल प्रयास
• बोल्टेड बेस -> सुविधाजनक स्थापना, हटाना और स्थानांतरण
• स्मूथ फ्री एज -> ऑपरेटरों को तेज किनारों से बचाता है और हैंडलिंग सुरक्षा में सुधार करता है
• स्मूथ रोप संपर्क सतह -> वाइंडिंग और स्टोरेज के दौरान वायर रोप क्षति के जोखिम को कम करता है

कस्टम विशेषताएँ

• उत्पाद प्रकार: कॉम्पैक्ट बिना हैंडल वाली स्टील वायर रोप स्टोरेज रील -> समुद्री वायर रोप स्टोरेज के लिए उपयोग किया जाता है, उठाने के लिए नहीं
• मानक: सीबी/टी 3468-92 टाइप एडब्ल्यू -> मरीन रील संदर्भ मानक
• लागू रोप: 13-32 मिमी स्टील वायर रोप -> छोटे और मध्यम व्यास की स्टोरेज आवश्यकताओं को कवर करता है
• क्षमता: 120-190 मीटर -> रोप व्यास और आवश्यक स्टोरेज लंबाई के आधार पर चयनित
• संचालन: ड्रम-ग्रिप संचालन -> ऑपरेटर बाहरी ड्रम रिम को पकड़कर घुमाते हैं
• संरचना: कोई प्रोजेक्टिंग हैंडल नहीं -> कॉम्पैक्ट स्टोरेज और सीमित डेक स्पेस के लिए उपयुक्त
• ब्रेक: फुट ब्रेक उपलब्ध -> स्टोरेज स्थिरता में सुधार करता है
• लॉकिंग: लॉकिंग पिन उपलब्ध -> स्टोरेज के दौरान रील को सुरक्षित रखता है
• स्थापना: बोल्टेड बेस -> आसान माउंटिंग और स्थानांतरण
• सामग्री: माइल्ड स्टील / 304 / 316L स्टेनलेस स्टील -> जंग और बजट की आवश्यकता के अनुसार चयन करें
• सतह उपचार: हॉट-डिप गैल्वनाइजिंग / एपॉक्सी कोटिंग / पॉलिश स्टेनलेस स्टील -> समुद्री जंग से सुरक्षा
• अनुकूलन: ड्रम आकार, बेस व्यवस्था, ब्रेक, लॉकिंग पिन और सामग्री -> परियोजना-विशिष्ट आवश्यकताओं का समर्थन करता है
• प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट -> परियोजना प्रलेखन और निरीक्षण आवश्यकताओं का समर्थन करता है

पूछताछ गाइड

कृपया वायर रोप व्यास, रोप लंबाई, कॉम्पैक्ट-स्पेस आवश्यकता, ब्रेक या लॉकिंग आवश्यकता, बेस फिक्सिंग व्यवस्था, सामग्री, सतह उपचार और प्रमाणन आवश्यकता प्रदान करें।

सही रील आकार के बारे में अनिश्चित हैं? हमें रोप व्यास और स्टोरेज लंबाई भेजें, और हम एक उपयुक्त रील कॉन्फ़िगरेशन की सिफारिश करेंगे।

यह कैसे काम करता है

स्टील वायर रोप को स्टोरेज के लिए ड्रम पर लपेटा जाता है। ऑपरेटर बाहरी ड्रम रिम को पकड़कर रील को घुमाते हैं, जबकि बेयरिंग व्यवस्था सुचारू गति का समर्थन करती है। फुट ब्रेक या लॉकिंग पिन रील को सुरक्षित करता है जब रोप संग्रहीत होती है या जब रील संचालन में नहीं होती है।

अनुप्रयोग

कॉम्पैक्ट जहाज डेक वायर रोप स्टोरेज | सीमित डेक स्पेस | अतिरिक्त मोअरिंग वायर स्टोरेज | जहाज आउटफिटिंग | वर्कशॉप रोप स्टोरेज

प्रमाणन और लाभ

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट। लाभों में हल्के वजन की संरचना, सुचारू रोटेशन, बोल्टेड बेस इंस्टॉलेशन, ब्रेक/लॉकिंग सुरक्षा, स्मूथ फ्री एज और अनुकूलन योग्य सामग्री/कोटिंग शामिल हैं।

ड्राइंग और तस्वीरें

सामान्य व्यवस्था ड्राइंग और उत्पाद तस्वीरें

ऑर्डरिंग

निर्दिष्ट करें: टाइप एडब्ल्यू मॉडल, वायर रोप व्यास, रोप लंबाई, कॉम्पैक्ट-स्पेस आवश्यकता, ब्रेक या लॉकिंग आवश्यकता, सामग्री, सतह उपचार, बोल्टेड बेस व्यवस्था, मात्रा और प्रमाणन आवश्यकता।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: एडब्ल्यू नो-हैंडल रील क्यों चुनें?
ए: एडब्ल्यू टाइप उपयुक्त है जब स्टोरेज-उन्मुख अनुप्रयोगों के लिए कॉम्पैक्ट संरचना और कम प्रोजेक्टिंग भागों को प्राथमिकता दी जाती है।

प्रश्न 2: हैंडल के बिना रील का संचालन कैसे किया जाता है?
ए: ऑपरेटर बाहरी ड्रम रिम को पकड़कर रील को घुमाते हैं। लुब्रिकेटेड बेयरिंग व्यवस्था सुचारू रोटेशन का समर्थन करती है।

प्रश्न 3: क्या एडब्ल्यू टाइप सीमित डेक स्पेस के लिए बेहतर है?
ए: हाँ। बिना हैंडल वाले डिजाइन से प्रोजेक्टिंग भाग कम हो जाते हैं और कॉम्पैक्ट स्टोरेज क्षेत्रों में व्यवस्थित करना आसान होता है।

प्रश्न 4: क्या इस रील का उपयोग उठाने या खींचने के लिए किया जाता है?
ए: नहीं। यह स्टील वायर रोप के लिए एक स्टोरेज रील है, न कि लिफ्टिंग विंच या टोइंग विंच।

प्रश्न 5: क्या सतह उपचार को अनुकूलित किया जा सकता है?
ए: हाँ। हॉट-डिप गैल्वनाइजिंग, सा2.5 ब्लास्टिंग प्लस एपॉक्सी कोटिंग, पॉलिश स्टेनलेस स्टील और अनुकूलित कोटिंग उपलब्ध हैं।
