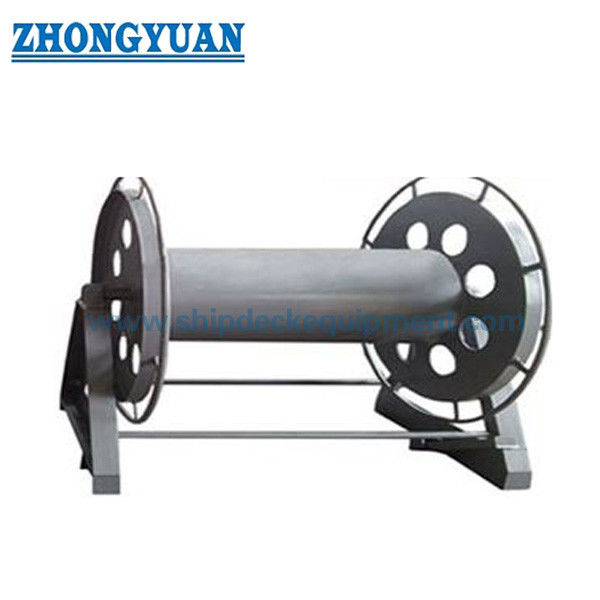

13.32 मिमी कॉम्पैक्ट स्टील वायर रस्सी रील हैंडल के बिना। CB/T 3468-92 प्रकार AW जहाज के तार रस्सी भंडारण के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
| दस्तावेज: | Marine Rope Reel Manual Dri...92.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| चार प्रकार: | AW टाइप करें, बिना हैंडल के | लागू स्टील तार व्यास: | 13.0~32मिमी |
|---|---|---|---|
| स्टील तार की लंबाई की ड्रम भंडारण क्षमता: | 120~190 मीटर | पैर बोल्ट मात्रा: | 6 ~ 14 |
| सामग्री: | 304, 316L स्टेनलेस स्टील, पॉलिश स्टेनलेस स्टील, हल्के स्टील | अन्य: | SA2.5 सैंडब्लास्टिंग और एंटी-जंगल एपॉक्सी पेंटिंग |
| प्रमुखता देना: | स्टील वायर मूरिंग रील CB/T 3468-92,CB/T 3468-92 टाइप AW मूरिंग रील,CB/T 3468-92 शिप डेक उपकरण |
||
उत्पाद विवरण
13.32 मिमी कॉम्पैक्ट स्टील वायर रस्सी रील हैंडल के बिना। CB/T 3468-92 प्रकार AW जहाज के तार रस्सी भंडारण के लिए
उत्पाद का अवलोकन
टाइप एडब्ल्यू स्टील वायर रस्सी रील को कॉम्पैक्ट समुद्री स्टील वायर रस्सी भंडारण के लिए डिज़ाइन किया गया है जहां एक बाहर निकलने वाले हैंडल की आवश्यकता नहीं है।
बिना हैंडल के डिजाइन से रील प्रोफाइल सरल और कॉम्पैक्ट रहता है। ऑपरेटर बाहरी ड्रम रिम को पकड़कर रील को घुमाते हैं, जिससे यह सीमित डेक स्थान और निम्न आवृत्ति संचालन के लिए उपयुक्त हो जाता है।
हैंडल से संचालित टाइप ए रीलों की तुलना में, टाइप एडब्ल्यू बाहर निकलने वाले भागों को कम करता है और भंडारण-उन्मुख अनुप्रयोगों के लिए एक सरल संरचना प्रदान करता है।
इस रील का उपयोग केवल भंडारण के लिए किया जाता है, न कि उठाने या खींचने के लिए। यह 13 मिमी से 32 मिमी तक स्टील के तार रस्सियों के लिए उपयुक्त है, जिनकी भंडारण लंबाई 120 मीटर से 190 मीटर है।
एक बोल्ट वाला आधार, चिकनी ढलान व्यवस्था, वैकल्पिक ब्रेक या लॉकिंग पिन, और चिकनी फ्री-एज फिनिशिंग सुरक्षित भंडारण और आसान ऑनबोर्ड व्यवस्था का समर्थन करती है।
त्वरित विनिर्देश
- लागू स्टील वायर व्यासः 13-32 मिमी -> छोटे से मध्यम समुद्री स्टील वायर रस्सी भंडारण के लिए उपयुक्त
- ऑपरेशनः कोई हैंडल नहीं, ड्रम-ग्रिप ऑपरेशन -> ऑपरेटर बाहरी ड्रम रिम को पकड़कर रील को घुमाते हैं
- कॉम्पैक्ट संरचनाः कोई उभरता हुआ हैंडल नहीं -> सीमित डेक स्थान और भंडारण क्षेत्रों के लिए बेहतर
- मानकः CB/T 3468-92 प्रकार AW -> समुद्री स्टील तार रस्सी रील संदर्भ मानक
- ड्रम क्षमताः 120-190 मीटर -> रस्सी व्यास और आवश्यक भंडारण लंबाई के अनुसार चयनित
- ब्रेक/लॉकिंगः पैर ब्रेक या लॉकिंग पिन उपलब्ध -> भंडारण के दौरान रील को स्थिर रखता है
- बेस फिक्सिंगः बोल्ट बेस -> सुविधाजनक स्थापना, हटाने और स्थानांतरण
- संरचना: वजन घटाने वाला छेद डिजाइन -> संरचनात्मक शक्ति बनाए रखते हुए उत्पाद के वजन को कम करता है
- असर व्यवस्थाः स्नेहक असर डिजाइन -> आसान रोटेशन और कम मैनुअल प्रयास
- सामग्रीः हल्के स्टील / 304 / 316L स्टेनलेस स्टील -> संक्षारण और बजट आवश्यकता के अनुसार चुना जाता है
- सतह उपचारः गर्म डुबकी गैल्वनाइजिंग / Sa2.5 ब्लास्टिंग + एपॉक्सी कोटिंग / पॉलिश स्टेनलेस स्टील -> समुद्री संक्षारण संरक्षण
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
मुख्य तकनीकी मापदंड
| मॉडल | मैक्स वायर रस्सी दीया. | D | डी1 | डी2 | L | बी | H | फाउंडेशन बोल्ट | वजन (किलो) | ड्रम रस्सी क्षमता (एम) |
| AW13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 58 | 120 |
| AW17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 76 | 190 |
| AW21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 113 | 180 |
| AW26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 122 | 190 |
| AW32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 162 | 190 |
नोटः मॉडल, ब्रेक विवरण, आधार व्यवस्था और ड्रम आयाम परियोजना चित्रों और जहाज के डेक लेआउट के अनुसार पुष्टि की जा सकती है।
चयन मार्गदर्शिका
चरण 1 - तार रस्सी के व्यास की पुष्टि करें -> रस्सी के आकार के अनुसार AW13, AW17, AW21, AW26 या AW32 का चयन करें
चरण 2 - कॉम्पैक्ट डेक की आवश्यकता की पुष्टि करें -> जब एक प्रक्षेपित हैंडल पसंद नहीं किया जाता है AW का चयन करें
चरण 3 - ऑपरेशन विधि की पुष्टि करें -> ऑपरेटर बाहरी ड्रम रिम को पकड़कर घूमते हैं
चरण 4 - भंडारण की लंबाई की पुष्टि करें -> 120 मीटर से 190 मीटर तक के मैच ड्रम क्षमता
चरण 5 - ब्रेक या लॉक की आवश्यकता की पुष्टि करें -> सुरक्षित भंडारण और स्थिर बोर्ड स्थिति के लिए अनुशंसित
चरण 6 - आधार और कोटिंग के निर्धारण की पुष्टि करें -> जहाज के डेक की व्यवस्था के अनुसार बुलटेड आधार और कोटिंग सिस्टम
चरण 7 - प्रमाणपत्र आवश्यकताओं की पुष्टि करें -> परियोजना की मांग के अनुसार निर्माता परीक्षण प्रमाणपत्र या वर्ग प्रमाणपत्र
संरचना
ड्रम ∙ स्टील पाइप ड्रम कोर ∙ शाफ्ट ∙ स्नेहक असर व्यवस्था ∙ सपोर्ट फ्रेम ∙ बोल्ट बेस ∙ वजन कम करने के लिए छेद ∙ पैर ब्रेक / लॉकिंग पिन ∙ बिना हैंडल कॉम्पैक्ट संरचना
डिजाइन और गुणवत्ता के फायदे
- बिना हैंडल के डिज़ाइन -> हैंडल के बाहर निकलने से बचाता है और भंडारण कॉम्पैक्टनेस में सुधार करता है
- ड्रम-ग्रिप ऑपरेशन -> ऑपरेटर ड्रम के बाहरी रिम को पकड़कर घूमते हैं
- सरल संरचना -> कम बाहरी संचालन भागों और आसान स्टॉकिंग
- वजन घटाने वाले छेद -> संरचनात्मक शक्ति को प्रभावित किए बिना उत्पाद के वजन को कम करें
- पैर ब्रेक या लॉकिंग पिन -> भंडारण या स्टैंडबाय स्थिति के दौरान रील को स्थिर रखता है
- चिकनी रोटेशन और कम मैनुअल प्रयास
- घुमावदार आधार -> सुविधाजनक स्थापना, हटाने और स्थानांतरण
- चिकनी मुक्त किनारों -> तेज किनारों से ऑपरेटरों की रक्षा और हैंडलिंग सुरक्षा में सुधार
- चिकनी रस्सी संपर्क सतह -> घुमाव और भंडारण के दौरान तार रस्सी क्षति के जोखिम को कम करता है
कस्टम विशेषताएं
- उत्पाद का प्रकारः कॉम्पैक्ट नो हैंडल स्टील तार रस्सी भंडारण रील -> समुद्री तार रस्सी भंडारण के लिए इस्तेमाल किया, नहीं उठाने
- मानकः CB/T 3468-92 प्रकार AW -> समुद्री रील संदर्भ मानक
- लागू रस्सीः 13-32 मिमी स्टील तार रस्सी -> छोटे और मध्यम व्यास के भंडारण की जरूरतों को कवर करता है
- क्षमताः 120-190 मीटर -> रस्सी के व्यास और आवश्यक भंडारण लंबाई के आधार पर चयनित
- ऑपरेशनः ड्रम-ग्रिप ऑपरेशन -> ऑपरेटर ड्रम के बाहरी रिम को पकड़कर रील को घुमाते हैं
- संरचनाः कोई उभरा हुआ हैंडल नहीं -> कॉम्पैक्ट भंडारण और सीमित डेक स्थान के लिए उपयुक्त
- ब्रेकः पैर ब्रेक उपलब्ध -> भंडारण स्थिरता में सुधार
- तालाबंदीः तालाबंदी पिन उपलब्ध -> भंडारण के दौरान रील सुरक्षित रखता है
- स्थापनाः घुमावदार आधार -> आसान स्थापना और स्थानांतरण
- सामग्रीः हल्के स्टील / 304 / 316L स्टेनलेस स्टील -> संक्षारण और बजट आवश्यकता के आधार पर चुनें
- सतह उपचारः गर्म डुबकी गैल्वनाइजिंग / इपॉक्सी कोटिंग / पॉलिश स्टेनलेस स्टील -> समुद्री संक्षारण संरक्षण
- अनुकूलनः ड्रम आकार, आधार व्यवस्था, ब्रेक, लॉक पिन और सामग्री -> परियोजना विशिष्ट आवश्यकताओं का समर्थन करता है
- प्रमाणनः सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र -> परियोजना दस्तावेज और निरीक्षण आवश्यकताओं का समर्थन करता है
पूछताछ मार्गदर्शिका
कृपया तार रस्सी का व्यास, रस्सी की लंबाई, कॉम्पैक्ट स्पेस की आवश्यकता, ब्रेक या लॉक की आवश्यकता, बेस फिक्सिंग व्यवस्था, सामग्री, सतह उपचार और प्रमाणन की आवश्यकता बताएं।
सही रील आकार के बारे में सुनिश्चित नहीं हैं? हमें रस्सी व्यास और भंडारण लंबाई भेजें, और हम एक उपयुक्त रील विन्यास की सिफारिश करेंगे.
यह कैसे काम करता है
स्टील के तार की रस्सी को भंडारण के लिए ड्रम पर लपेटा जाता है। ऑपरेटर ड्रम के बाहरी रिम को पकड़कर रील को घुमाते हैं, जबकि असर व्यवस्था चिकनी गति का समर्थन करती है।पैर ब्रेक या लॉक पिन रील को सुरक्षित करता है जब रील संग्रहीत है या जब रील काम नहीं कर रहा है.
आवेदन
कॉम्पैक्ट जहाज के डेक तार रस्सी भंडारण ∙ सीमित डेक स्थान ∙ स्पेयर लंगर तार भंडारण ∙ जहाज की आपूर्ति ∙ कार्यशाला रस्सी भंडारण
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र। लाभों में हल्के संरचना, चिकनी घूर्णन, बोल्ट बेस स्थापना, ब्रेक/लॉकिंग सुरक्षा,चिकनी मुक्त किनारों और अनुकूलन योग्य सामग्री/कोटिंग.
चित्र और तस्वीरें
सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें
आदेश
निर्दिष्ट करें: प्रकार AW मॉडल, तार रस्सी व्यास, रस्सी की लंबाई, कॉम्पैक्ट-स्पेस आवश्यकता, ब्रेक या लॉक आवश्यकता, सामग्री, सतह उपचार, बोल्ट बेस व्यवस्था,मात्रा और प्रमाणन की आवश्यकता.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: AW बिना हैंडल वाले रील को क्यों चुनें?
एः एडब्ल्यू प्रकार उपयुक्त है जब संकुचित संरचना और भंडारण-उन्मुख अनुप्रयोगों के लिए कम प्रोजेक्शन भागों को प्राथमिकता दी जाती है।
प्रश्न 2: बिना हैंडल के रील को कैसे चलाया जाता है?
उत्तर: ऑपरेटर बाहरी ड्रम रिम को पकड़कर रील को घुमाता है। चिकनी घूर्णन के लिए चिकनी असर व्यवस्था का समर्थन करता है।
Q3: क्या सीमित डेक स्थान के लिए AW प्रकार बेहतर है?
उत्तर: हाँ। बिना हैंडल के डिजाइन से बाहर निकलने वाले भाग कम होते हैं और कॉम्पैक्ट भंडारण क्षेत्रों में व्यवस्थित करना आसान होता है।
प्रश्न 4: क्या इस रील का उपयोग उठाने या खींचने के लिए किया जाता है?
उत्तर: नहीं, यह स्टील के तार के लिए एक भंडारण रील है, न कि एक लिफ्टिंग वाइंच या टोलिंग वाइंच।
Q5: सतह उपचार अनुकूलित किया जा सकता है?
उत्तर: हाँ. हॉट-डिप गैल्वनाइजिंग, Sa2.5 ब्लास्टिंग प्लस एपॉक्सी कोटिंग, पॉलिश स्टेनलेस स्टील और कस्टम कोटिंग उपलब्ध हैं।
