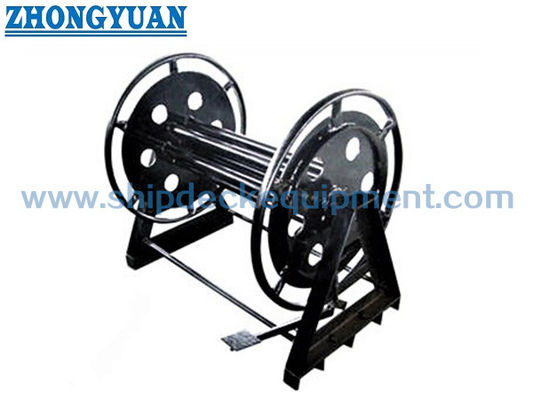

25–31.5 मिमी मरीन स्टील वायर रोप रील | जहाज पर वायर रोप स्टोरेज के लिए JIS F 3430-1980
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
| दस्तावेज: | Marine Rope Reel Manual Dri...92.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तीन प्रकार: | टाइप 35,38,40 | लागू स्टील तार व्यास: | 13 ~ 32 मिमी |
|---|---|---|---|
| स्टील तार की लंबाई की ड्रम भंडारण क्षमता: | 120~190 मीटर | सामग्री: | 304, 316L स्टेनलेस स्टील, पॉलिश स्टेनलेस स्टील, हल्के स्टील |
| प्रमाणपत्र: | IACS वर्गीकरण प्रमाण पत्र, मिल प्रमाणपत्र | ||
| प्रमुखता देना: | जहाज के तार के रील,डेक वायर रील,जहाज के डेक के तार रील |
||
उत्पाद विवरण
25 ¢ 31.5 मिमी समुद्री स्टील तार रस्सी रील JIS F 3430-1980 जहाज तार रस्सी भंडारण के लिए
उत्पाद का अवलोकन
समुद्री इस्पात तार रस्सी रील को जहाज के डेक पर तार रस्सी के सुरक्षित भंडारण, हैंडलिंग और प्रबंधन के लिए डिज़ाइन किया गया है।
JIS F 3430-1980 मानक के आधार पर, इस रील का व्यापक रूप से लंगर तारों, टोलिंग तारों और सहायक स्टील केबलों के भंडारण के लिए उपयोग किया जाता है।
ड्रम विंच की तुलना में, रील लोड लेयरिंग के बजाय भंडारण पर केंद्रित एक सरल, कम रखरखाव समाधान प्रदान करता है।
वजन कम करने और हैंडलिंग दक्षता में सुधार के लिए हल्के एल्यूमीनियम मिश्र धातु संस्करण उपलब्ध हैं।
वैकल्पिक ताला लगाने वाले उपकरण परिवहन और भंडारण के दौरान रील को स्थिर और सुरक्षित बनाए रखते हैं।
त्वरित विनिर्देश
- लागू रस्सी व्यासः φ25,φ28,φ31.5 मिमी → सामान्य समुद्री तार रस्सी से मेल खाती है
- ड्रम क्षमताः 120×200 m → रस्सी के आकार के आधार पर भंडारण क्षमता
- संरचना प्रकारः मुक्त घूर्णन ड्रम → आसान घुमावदार और ढीला
- सामग्री विकल्पः कार्बन स्टील / स्टेनलेस स्टील / एल्यूमीनियम मिश्र धातु → वजन बनाम स्थायित्व चयन
- सतह उपचारः Sa2.5 + एपॉक्सी / पॉलिश → संक्षारण संरक्षण
- ताला लगाने वाला यंत्र: उपलब्ध → भंडारण के दौरान घूर्णन को रोकता है
- अनुकूलनः आकार और क्षमता को अनुकूलित किया जा सकता है
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
मुख्य तकनीकी मापदंड (JIS F 3430-1980)
| नाममात्र आकार | बी | D | डी1 | d | d1 | L | L1 | ड्रम रस्सी क्षमता | वजन (किलो) |
| 35 | 650 | 350 | 700 | 50 | 40 | 800 | 950 | 25 मिमी × 200 मीटर | 190 |
| 38 | 650 | 380 | 780 | 55 | 45 | 850 | 1000 | 28 मिमी × 200 मीटर | 215 |
| 40 | 700 | 400 | 850 | 60 | 50 | 900 | 1050 | 31.5 मिमी × 200 मीटर | 240 |
चयन मार्गदर्शिका
चरण 1 रस्सी का व्यास चुनें → 1332 मिमी रेंज
चरण 2 ️ भंडारण की लंबाई की पुष्टि करें → ड्रम क्षमता से मेल खाएं
चरण 3 ️ सामग्री चुनें → स्थायित्व के लिए स्टील / हल्के वजन के लिए एल्यूमीनियम
चरण 4 ️ लॉक की आवश्यकता की पुष्टि करें → परिवहन स्थिरता के लिए आवश्यक
चरण 5 ️ कोटिंग और प्रमाणन की पुष्टि करें
संरचना
ड्रम ∙ शाफ्ट ∙ समर्थन फ्रेम ∙ असर प्रणाली ∙ वैकल्पिक तालाबंदी तंत्र
कस्टम विशेषताएं
- एल्यूमीनियम मिश्र धातु विकल्प → हल्के और आसान हैंडलिंग
- ताला लगाने वाला यंत्र → अवांछित घूर्णन को रोकता है
- चिकनी ड्रम सतह → तार रस्सी की रक्षा करता है
- कस्टम आयाम → परियोजना विशिष्ट आवश्यकताओं के अनुरूप
पूछताछ मार्गदर्शिका
कृपया रस्सी का व्यास, रस्सी की लंबाई, सामग्री वरीयता, स्थापना वातावरण और प्रमाणन आवश्यकताएं प्रदान करें।
यह कैसे काम करता है
तार रस्सी ड्रम के चारों ओर लपेटा जाता है → ड्रम मोड़ के माध्यम से स्वतंत्र रूप से घूमता है → रस्सी सुरक्षित रूप से संग्रहीत → लॉक डिवाइस जब उपयोग में नहीं है तो ड्रम को सुरक्षित करता है।
आवेदन
तार रस्सी भंडारण ∙ डेक उपकरण ∙ अपतटीय समर्थन जहाज ∙ शिपयार्ड हैंडलिंग
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
चित्र और तस्वीरें

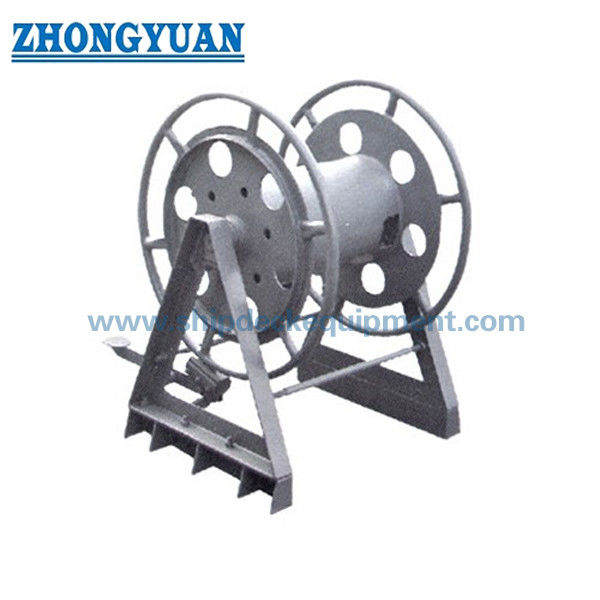

सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें
आदेश
निर्दिष्ट करेंः रस्सी का व्यास, भंडारण की लंबाई, सामग्री, ताला लगाने की व्यवस्था, कोटिंग, प्रमाणन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या इस रील का उपयोग उठाने के लिए किया जाता है?
उत्तर: नहीं, इसे भंडारण के लिए बनाया गया है न कि भार सहन करने के लिए।
प्रश्न 2: क्या एल्यूमीनियम रीलों का उपयोग अपतटीय क्षेत्र में किया जा सकता है?
उत्तर: हां, उचित सतह उपचार और डिजाइन के साथ।
Q3: क्या आकार अनुकूलित किया जा सकता है?
उत्तर: हाँ, आयाम और क्षमता को अनुकूलित किया जा सकता है।
