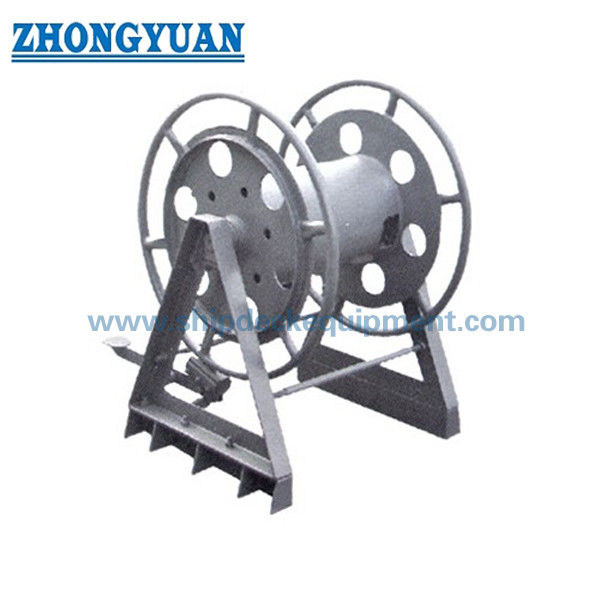

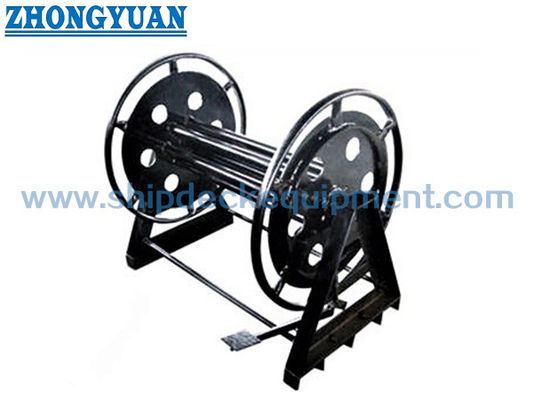

13–32मिमी मरीन स्टील वायर रोप रील | जहाज डेक के लिए जेआईएस मानक वायर रोप स्टोरेज
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
| दस्तावेज: | Marine Rope Reel Manual Dri...92.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तीन प्रकार: | टाइप 35,38,40 | लागू स्टील तार व्यास: | 13 ~ 32 मिमी |
|---|---|---|---|
| स्टील तार की लंबाई की ड्रम भंडारण क्षमता: | 120~190 मीटर | सामग्री: | 304, 316L स्टेनलेस स्टील, पॉलिश स्टेनलेस स्टील, हल्के स्टील |
| प्रमाणपत्र: | IACS वर्गीकरण प्रमाण पत्र, मिल प्रमाणपत्र | ||
| प्रमुखता देना: | जहाज के तार के रील,डेक वायर रील,जहाज के डेक के तार रील |
||
उत्पाद विवरण
13-32 मिमी मरीन स्टील वायर रोप रील | जहाज डेक के लिए जेआईएस मानक वायर रोप स्टोरेज
उत्पाद अवलोकन
मरीन स्टील वायर रोप रील को जहाज के डेक पर वायर रोप के सुरक्षित भंडारण, हैंडलिंग और प्रबंधन के लिए डिज़ाइन किया गया है।
जेआईएस एफ 3430-1980 मानक के आधार पर, यह रील मूरिंग वायर, टोइंग वायर और सहायक स्टील केबल के भंडारण के लिए व्यापक रूप से उपयोग की जाती है।
ड्रम विंच की तुलना में, रील भंडारण पर ध्यान केंद्रित करने वाले एक सरल, कम रखरखाव वाले समाधान प्रदान करती है, न कि भार वहन पर।
हल्के एल्यूमीनियम मिश्र धातु संस्करण वजन कम करने और हैंडलिंग दक्षता में सुधार के लिए उपलब्ध हैं।
वैकल्पिक लॉकिंग डिवाइस यह सुनिश्चित करते हैं कि रील परिवहन और भंडारण के दौरान स्थिर और सुरक्षित रहे।
त्वरित विनिर्देश
- लागू रोप व्यास: 13-32 मिमी → सामान्य समुद्री वायर रोप से मेल खाता है
- ड्रम क्षमता: 120-200 मीटर → रोप आकार के आधार पर भंडारण क्षमता
- संरचना प्रकार: फ्री रोटेटिंग ड्रम → आसान वाइंडिंग और अनवाइंडिंग
- सामग्री विकल्प: कार्बन स्टील / स्टेनलेस स्टील / एल्यूमीनियम मिश्र धातु → वजन बनाम स्थायित्व चयन
- सतह उपचार: Sa2.5 + एपॉक्सी / पॉलिश → संक्षारण संरक्षण
- लॉकिंग डिवाइस: उपलब्ध → भंडारण के दौरान रोटेशन को रोकता है
- अनुकूलन: आकार और क्षमता को अनुकूलित किया जा सकता है
- प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
मुख्य तकनीकी पैरामीटर (JIS F 3430-1980)
| नाममात्र आकार | B | D | D1 | d | d1 | L | L1 | ड्रम रोप क्षमता | वजन (किलो) |
| 35 | 650 | 350 | 700 | 50 | 40 | 800 | 950 | 25 मिमी × 200 मीटर | 190 |
| 38 | 650 | 380 | 780 | 55 | 45 | 850 | 1000 | 28 मिमी × 200 मीटर | 215 |
| 40 | 700 | 400 | 850 | 60 | 50 | 900 | 1050 | 31.5 मिमी × 200 मीटर | 240 |
चयन गाइड
चरण 1 - रोप व्यास का चयन करें → 13-32 मिमी रेंज
चरण 2 - भंडारण लंबाई की पुष्टि करें → ड्रम क्षमता से मेल खाती है
चरण 3 - सामग्री का चयन करें → स्थायित्व के लिए स्टील / हल्के वजन के लिए एल्यूमीनियम
चरण 4 - लॉकिंग आवश्यकता की पुष्टि करें → परिवहन स्थिरता के लिए आवश्यक
चरण 5 - कोटिंग और प्रमाणन की पुष्टि करें
संरचना
ड्रम | शाफ्ट | सपोर्ट फ्रेम | बेयरिंग सिस्टम | वैकल्पिक लॉकिंग मैकेनिज्म
कस्टम विशेषताएँ
- एल्यूमीनियम मिश्र धातु विकल्प → हल्का और आसान हैंडलिंग
- लॉकिंग डिवाइस → अवांछित रोटेशन को रोकता है
- चिकनी ड्रम सतह → वायर रोप की सुरक्षा करता है
- कस्टम आयाम → परियोजना-विशिष्ट आवश्यकताओं के अनुरूप
पूछताछ गाइड
कृपया रोप व्यास, रोप लंबाई, सामग्री वरीयता, स्थापना वातावरण और प्रमाणन आवश्यकताओं प्रदान करें।
यह कैसे काम करता है
वायर रोप को ड्रम के चारों ओर लपेटा जाता है → ड्रम शाफ्ट के माध्यम से स्वतंत्र रूप से घूमता है → रोप सुरक्षित रूप से संग्रहीत होती है → लॉकिंग डिवाइस उपयोग में न होने पर ड्रम को सुरक्षित करता है।
अनुप्रयोग
वायर रोप स्टोरेज | डेक उपकरण | अपतटीय सहायता जहाज | शिपयार्ड हैंडलिंग
प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
ड्राइंग और तस्वीरें
सामान्य व्यवस्था ड्राइंग और उत्पाद तस्वीरें
ऑर्डरिंग
निर्दिष्ट करें: रोप व्यास, भंडारण लंबाई, सामग्री, लॉकिंग डिवाइस, कोटिंग, प्रमाणन
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या इस रील का उपयोग उठाने के लिए किया जाता है?
A: नहीं, इसे भंडारण के लिए डिज़ाइन किया गया है, न कि भार वहन संचालन के लिए।
Q2: क्या एल्यूमीनियम रीलों का उपयोग अपतटीय किया जा सकता है?
A: हाँ, उचित सतह उपचार और डिजाइन के साथ।
Q3: क्या आकार को अनुकूलित किया जा सकता है?
A: हाँ, आयाम और क्षमता को अनुकूलित किया जा सकता है।
