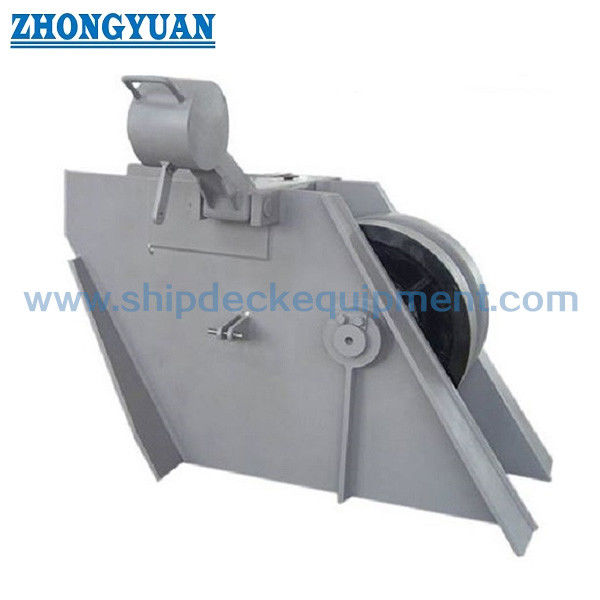

70×132 मिमी रोलर बार चेन क्लॉपर JIS F2031 एंकर चेन लोड पकड़ जहाज के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipment |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ2031-1998 | प्रकार: | रोलर पंजा प्रकार |
|---|---|---|---|
| चेन का आकार: | 70-132 मिमी | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन, स्टील फोर्जिंग, |
| सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। |
| अन्य: | शिपयार्ड अनुरोध के रूप में अनुकूलित किया जा सकता है | वजन 401 से 2900 किग्रा;: | 932 से 4840 किग्रा |
| नाम मात्र का आकार:: | 73 - 132 | ||
| प्रमुखता देना: | JIS F2031 चेन केबल क्लॉपर,जहाज की लंगर लगाने की उपकरण चेन केबल क्लॉपर,रोलर बार प्रकार चेन केबल क्लॉपर |
||
उत्पाद विवरण
70×132 मिमी रोलर बार चेन क्लॉपर JIS F2031 एंकर चेन लोड पकड़ जहाज के लिए
उत्पाद का अवलोकन
रोलर बार प्रकार की चेन टॉपर एंकरिंग सिस्टम में एक महत्वपूर्ण सुरक्षा घटक है, जिसका उपयोग एंकरिंग चेन को पकड़ने और विंडलास से जहाज संरचना में भार स्थानांतरित करने के लिए किया जाता है।
JIS F2031-1998 के अनुसार डिजाइन, यह लोड के तहत विश्वसनीय श्रृंखला लॉक के लिए एक रोलर और डॉग तंत्र है।
डिजाइन में हावसे पाइप से विंडलास तक चेन लीड कोण को ध्यान में रखा गया है, जिससे सुचारू जुड़ाव और कम प्रभाव भार सुनिश्चित होता है।
त्वरित विनिर्देश
- चेन का आकारः 70132 मिमी → एंकर चेन संगतता को परिभाषित करता है
- मानकः JIS F2031-1998 → समुद्री डिजाइन अनुपालन
- कार्यः लोड होल्डिंग → विंडलास से लोड ट्रांसफर
- साइड प्लेटः सुदृढ़ → संरचनात्मक शक्ति में सुधार
- कुत्ता: फोल्ड स्टील → उच्च कठोरता और पहनने के प्रतिरोध
- असरः तांबा झाड़ी → स्थायित्व में सुधार
- रोलर शाफ्टः चिकनाई → पहनने को कम करता है
- ऑपरेशनः काउंटरवेट / हाइड्रोलिक सिलेंडर → भारी कुत्ता खोलने और बंद करने के लिए सक्षम बनाता है
- सामग्रीः उच्च शक्ति वाला स्टील → भारी कार्य करने के लिए प्रदर्शन
- वैकल्पिकः चेन हुक → अतिरिक्त सिक्योरिटी फंक्शन
मुख्य तकनीकी मापदंड
| नहीं। | लागू एंकर चेन का व्यास | शरीर का साइड फ्रेम | ||||||||||||||
| बी | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| नहीं। | रोलर | पॉल एक्सल | रोलर एक्सल | झाड़ी | वाशर | वेल्ड पैर | संदर्भ | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | गणना किया गया द्रव्यमान ((kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
चयन मार्गदर्शिका
चरण 1 ️ श्रृंखला का आकार चुनें → एंकर चेन के आधार पर 70 ️ 132 मिमी
चरण 2 ️ लोड आवश्यकता की पुष्टि करें → लंगर लोड से मेल खाना चाहिए
चरण 3 ️ चेन कोण की पुष्टि करें (इन/आउट) → हावसे पाइप और विंडलास के साथ संरेखण सुनिश्चित करें
चरण 4 ️ ऊंचाई और लंबाई की पुष्टि करें → डेक लेआउट और स्थापना स्थान फिट करें
चरण 5 ️ वैकल्पिक हाइड्रोलिक सिलेंडर → भारी कार्य संचालन और सुरक्षा के लिए
चरण 6 ️ वैकल्पिक चेन हुक → अतिरिक्त सुरक्षा की आवश्यकता
संरचना और घटक
प्रबलित साइड फ्रेम रोलर फोल्डेड कुत्ता स्नेहक शाफ्ट तांबा झाड़ी असर काउंटरवेट हाइड्रोलिक सिलेंडर (वैकल्पिक)
कस्टम विशेषताएं
- चेन का आकारः 70132 मिमी → संगतता
- लोड फ़ंक्शनः एंकर होल्डिंग → सुरक्षा
- साइड प्लेटः प्रबलित → मजबूत
- कुत्ता: फोल्ड → पहनने के प्रतिरोधी
- असरः तांबा → स्थायित्व
- ऑपरेशनः काउंटरवेट / हाइड्रोलिक → आसान हैंडलिंग
- सामग्रीः उच्च शक्ति वाला स्टील → भारी शुल्क वाला
- वैकल्पिकः चेन हुक → अतिरिक्त ताला
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
पूछताछ मार्गदर्शिका
चेन का आकार, चेन का नेतृत्व कोण, डेक आयाम, भार आवश्यकता और पसंदीदा संचालन विधि (मनुअल या हाइड्रोलिक) प्रदान करें।
यह कैसे काम करता है
लंगर श्रृंखला रोलर के ऊपर से गुजरती है और कुत्ते द्वारा लॉक की जाती है। काउंटरवेट या हाइड्रोलिक सिलेंडर सुरक्षित और कुशल संचालन सुनिश्चित करने के लिए खोलने और बंद करने में सहायता करता है।
आवेदन
जहाज लंगर प्रणाली।
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र; प्रबलित संरचना, फोल्ड डॉग, हाइड्रोलिक-सहायता प्राप्त संचालन, अनुकूलित श्रृंखला संरेखण।
चित्र और तस्वीरें

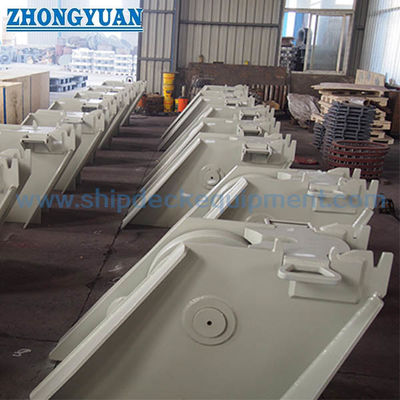

जीए ड्राइंग. इंस्टॉलेशन लेआउट. उत्पाद तस्वीरें.
आदेश
MOQ: 1। डिलीवरीः 60-120 दिन। अनुकूलन उपलब्ध है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: भारी कुत्ते का संचालन कैसे किया जाता है?
उत्तर: इसे अधिक सुरक्षित और आसान हैंडलिंग के लिए काउंटरवेट या हाइड्रोलिक सिलेंडर द्वारा संचालित किया जा सकता है।
प्रश्न 2: नकली कुत्ते का उपयोग क्यों करें?
उत्तर: उच्च कठोरता, पहनने के प्रतिरोध और अधिक सेवा जीवन प्रदान करता है।
Q3: चयन के लिए किन मापदंडों की आवश्यकता होती है?
उत्तर: चेन का आकार, चेन का नेतृत्व कोण, डेक स्थान और भार की आवश्यकता प्रमुख कारक हैं।
प्रश्न 4: एंकरिंग सिस्टम में चेन टॉपर की आवश्यकता क्यों है?
उत्तर: यह लंगर भार को लंगर से जहाज की संरचना में स्थानांतरित करता है, जिससे लंगर को निरंतर भारी भार से बचाया जा सकता है।
Q5: इस बंद को भारी-कर्तव्य संचालन के लिए उपयुक्त क्या बनाता है?
उत्तर: प्रबलित साइड प्लेट्स, फोर्गेड पॉल और कॉपर बुश लेयरिंग उच्च शक्ति, पहनने के प्रतिरोध और लंबे सेवा जीवन सुनिश्चित करते हैं।
