1768 मिमी चेन के लिए बॉल्टेड डॉग-टाइप एंकर चेन टॉपर JIS F 2002-टाइप, कास्ट स्टील या लचीला लोहा
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ 2002-1976 | प्रकार: | क्लास ए-टाइप ए, बी, क्लास बी-टाइप ए, बी के साथ बार प्रकार, |
|---|---|---|---|
| चेन का आकार: | 17-68मिमी | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, नोड्यूलर कास्ट आयरन, स्टील फोर्जिंग |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| नाम मात्र का आकार:: | 19-68; | अन्य: | शिपयार्ड की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। |
| प्रमुखता देना: | जिस एफ 2002 चेन केबल कंप्रेसर,शिप मूरिंग चेन केबल कंप्रेसर,कास्ट आयरन चेन केबल कंप्रेसर |
||
उत्पाद विवरण
1768 मिमी चेन के लिए बॉल्टेड डॉग-टाइप एंकर चेन टॉपर JIS F 2002-टाइप, कास्ट स्टील या लचीला लोहा
उत्पाद का अवलोकन
यह बुलट कुत्ता प्रकार की एंकर चेन stopper विरासत JIS F 2002 कुत्ता प्रकार की चेन केबल कंप्रेसर के आयामी और ट्रैक-व्यवस्था अवधारणा का उपयोग करता है,जबकि शरीर मूल ग्रे-कास्ट-आयरन सामग्री आधार के बजाय कास्ट स्टील या डक्टिल आयरन में आपूर्ति की जा सकती है. इकाई में एक चेन ट्रैक, हिंज कुत्ते, हिंज पिन और लॉकिंग पिन शामिल हैं, और सीधे डेक संरचना के लिए stopper शरीर वेल्डिंग के बजाय बोल्ट द्वारा एक तैयार नींव पर स्थापित किया जाता है.
बुलटेड फाउंडेशन उन परियोजनाओं के लिए एक महत्वपूर्ण विशेषता है जहां निरीक्षण, मरम्मत या प्रतिस्थापन के लिए पूर्ण टॉपर को हटाने की आवश्यकता हो सकती है।आपूर्ति आकार श्रृंखला 17 से 68 मिमी के लिए लंगर श्रृंखलाओं के लिए 19 से 68 नामित आकारों को कवर करती है, कक्षा A और कक्षा B ट्रैक व्यवस्था के साथ आवश्यक जोड़ने-शाख / केन्टर-शाख मार्ग के अनुसार चयनित।क्योंकि प्रस्तावित शरीर सामग्री मूल मानक सामग्री आधार से बदल गया है, अंतिम सामग्री का ग्रेड, फाउंडेशन बोल्ट, संरचनात्मक उपयुक्तता, भार आधार, निरीक्षण का दायरा और स्वीकृति को अनुमोदित परियोजना ड्राइंग और विनिर्देश का पालन करना चाहिए।
त्वरित विनिर्देश
• स्थापनाः फाउंडेशन-बोल्टेड माउंटिंग → अनुमोदित बोल्ट और फाउंडेशन डिजाइन के अधीन, डेक फाउंडेशन से बॉडी को काटने के बिना पूर्ण टॉपर को हटाने की अनुमति देता है।
• डिजाइन आधारः JIS F 2002 प्रकार के कुत्ते श्रृंखला केबल कंप्रेसर ज्यामिति → अपरिवर्तित सामग्री अनुरूपता के दावे के बजाय विरासत आयामी और व्यवस्था संदर्भ के रूप में इस्तेमाल किया।
• शरीर सामग्री विकल्पः कास्ट स्टील या डक्टिल आयरन → सटीक ग्रेड, यांत्रिक गुण और परियोजना के लिए सामग्री प्रमाणन की पुष्टि की जानी है।
• नाममात्र आकार सीमाः 19 से 68 → आपूर्ति की गई आयाम तालिका में लागू लंगर श्रृंखला व्यास 17 से 68 मिमी से मेल खाती है।
• वर्ग व्यवस्थाः वर्ग A / वर्ग B → चेन ट्रैक के माध्यम से संयोजन या केन्टर चेन के आवश्यक अभिविन्यास के अनुसार चुना जाता है।
• संचालन की व्यवस्थाः घुमावदार कुत्ता + लॉक पिन → चेन की स्थिति के बाद चेन ट्रैक पर प्रत्यक्ष यांत्रिक प्रतिबन्ध प्रदान करता है।
• फाउंडेशन इंटरफेसः शरीर, बोल्ट, फाउंडेशन प्लेट और स्थानीय डेक सुदृढीकरण लोड-ट्रांसफर पथ बनाते हैं → सभी को अनुमोदित स्थापना ड्राइंग पर जांच की जानी चाहिए।
• संदर्भ द्रव्यमान:मूल विरासत-डिजाइन मान केवल बैकएंड इंजीनियरिंग संदर्भ में बनाए रखा जाता है → चयनित कास्ट स्टील या लचीले लोहे के शरीर के लिए अंतिम उत्पाद द्रव्यमान की पुनः गणना / पुष्टि की जानी चाहिए.
मुख्य तकनीकी मापदंड
आपूर्ति की गई JIS F 2002 प्रकार की आयाम श्रृंखला से कोर चयन और स्थापना आयाम। आयाम मिमी में हैं।
|
नाममात्र आकार |
लागू चेन डाय |
बी |
H |
L |
H3 |
बी2 |
|---|---|---|---|---|---|---|
| 19 | 17 ¢ 19 | 195 | 190 | 270 | 32 | 32 |
| 22 | 20 ¢ 22 | 215 | 216 | 310 | 37 | 38 |
| 25 | 23 ¢ 25 | 240 | 241 | 345 | 43 | 43 |
| 28 | २६२८ | 265 | 270 | 385 | 48 | 49 |
| 32 | 30 ¢ 32 | 305 | 305 | 435 | 54 | 55 |
| 36 | ३४३६ | 340 | 342 | 490 | 61 | 61 |
| 40 | 38 ¢40 | 370 | 378 | 540 | 68 | 65 |
| 44 | ४२४४ | 405 | 412 | 590 | 75 | 72 |
| 48 | 46 ¢ 48 | 440 | 450 | 640 | 82 | 78 |
| 52 | 50 ₹52 | 470 | 491 | 695 | 88 | 85 |
| 56 | ५४५५६ | 495 | 522 | 745 | 95 | 92 |
| 60 | ५८६० | 530 | 564 | 795 | 102 | 98 |
| 64 | ६२६६४ | 565 | 600 | 850 | 109 | 104 |
| 68 | ६६६६८ | 590 | 635 | 900 | 116 | 110 |
चयन और जांच गाइड
• चरण 1: JIS F 2002 प्रकार के बुलटेड डॉग व्यवस्था की पुष्टि करें, नाममात्र आकार 19 से 68, और वर्ग A या वर्ग B के अनुसार आवश्यक चेन पासिंग।
• चरण 2: एंकर चेन व्यास, चेन ग्रेड यदि ज्ञात हो, जोड़ने / केन्टर चेन विवरण, चेन-मध्य रेखा स्थिति और ट्रैक के माध्यम से आवश्यक चेन अभिविन्यास प्रदान करें।
• चरण 3: शरीर की सामग्री की पुष्टि करें: कास्ट स्टील या डक्टिल आयरन। आवश्यक सामग्री ग्रेड, कम तापमान / प्रभाव आवश्यकता यदि कोई हो, सामग्री प्रमाणपत्र स्तर और अनुमोदन आवश्यकता बताएं।
• चरण 4: approved foundation drawing प्रदान करें जिसमें bolt-hole pattern, bolt specification, foundation plate, deck reinforcement, installation height, chain lead and operating clearance दिखाया गया हो।
• चरण 5: कोटिंग प्रणाली, कास्टिंग निरीक्षण, आयामी निरीक्षण, एनडीटी आवश्यकता, सामग्री की ट्रेस करने की क्षमता, निर्माता दस्तावेज और किसी भी वर्ग/तीसरे पक्ष के गवाह के दायरे की पुष्टि करें।
• चरण 6: मात्रा, पोत का प्रकार, नया निर्माण या प्रतिस्थापन उद्देश्य, स्थापना स्थान, वितरण गंतव्य, आवश्यक वितरण समय और उपलब्ध होने पर मौजूदा उपकरणों की तस्वीरें प्रदान करें।
संरचना
कास्ट स्टील या लचीले लोहे का शरीर / चेन ट्रैक ∙ पिंजरे वाला कुत्ता ∙ पिंजरे वाला पिन ∙ लॉकिंग पिन ∙ वाशर ∙ स्प्लिट पिन ∙ फाउंडेशन-बोल्ट इंटरफेस ∙ प्रोजेक्ट-विशिष्ट सुरक्षात्मक कोटिंग
बोल्टेड इंस्टॉलेशन, सामग्री और इंजीनियरिंग फायदे
• इस डिजाइन की मुख्य संरचनात्मक विशेषता बुलटेड फाउंडेशन माउंटिंग है और कार्यशाला की मरम्मत या प्रतिस्थापन के लिए पूर्ण टॉपर को हटाने की अनुमति देता है,बशर्ते कि नींव और बोल्ट पैटर्न उपयुक्त रहे.
• कास्ट स्टील का चयन तब किया जा सकता है जब परियोजना के लिए अधिक कठोर कास्ट बॉडी और परियोजना-विशिष्ट निरीक्षण/निरीक्षण की आवश्यकता हो; विनिर्माण से पहले सटीक ग्रेड और स्वीकृति मानदंडों पर सहमति होनी चाहिए।
• जहां नोड्यूलर-आयरन कास्टिंग पसंद की जाती है, वहां डक्टिल आयरन का चयन किया जा सकता है; सटीक ग्रेड, यांत्रिक गुणों और सेवा उपयुक्तता को परियोजना विनिर्देश द्वारा पुष्टि की जानी चाहिए।
• Class A and Class B track arrangements accommodate different joining-shackle / Kenter-shackle passage orientations and should be selected from the actual chain connection rather than only from nominal chain diameter.
• चेन-संपर्क ट्रैक, कुत्ते के किनारों और पिन इंटरफेस को हानिकारक बोर, तेज स्थानीय किनारों और विधानसभा हस्तक्षेप से मुक्त होना चाहिए जो चेन को नुकसान पहुंचा सकता है या सही लॉक को रोक सकता है।
• फाउंडेशन बोल्ट, फाउंडेशन प्लेट, डेक संरचना और स्थानीय सुदृढीकरण लोड-ट्रांसफर पथ का हिस्सा हैं;इसलिए, बोल्ट वाली स्थापना को एक पूर्ण संरचनात्मक इंटरफ़ेस के रूप में समीक्षा की जानी चाहिए.
• शरीर की सामग्री को बदलने से ही एक नया SWL, प्रूफ लोड या ब्रेक लोड स्थापित नहीं होता है।डिजाइन सत्यापन या परीक्षण आवश्यकताओं को अनुमोदित परियोजना डिजाइन और स्वीकृति मानदंडों पर आधारित होना चाहिए.
कस्टम विशेषताएं
• डिजाइन आधारः JIS F 2002 प्रकार की विरासत ज्यामिति → आयामी संगतता और बोल्ट व्यवस्था के लिए बरकरार रखा गया; अपरिवर्तित सामग्री अनुरूपता के रूप में प्रस्तुत नहीं किया गया।
• उत्पाद प्रकार: कुत्ता प्रकार का एंकर चेन टॉपर/ चेन केबल कंप्रेसर → एंकर चेन को यांत्रिक रूप से सुरक्षित करने के लिए फाउंडेशन-माउंटेड डिवाइस।
• स्थापनाः बुल्टेड फाउंडेशन → बुल्ट लेआउट, फाउंडेशन प्लेट और डेक रिफर्स्टमेंट को अनुमोदित ड्राइंग से पुष्टि की जानी है।
• नाममात्र आकारः 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → श्रृंखला व्यास और स्थापना ड्राइंग के अनुसार चुना गया।
• वर्गः ए या बी → जोड़े जाने / केन्टर चेनल मार्ग के उन्मुखीकरण के अनुसार चुना जाता है।
• शरीर सामग्रीः कास्ट स्टील या लचीला लोहा → उत्पादन से पहले सटीक ग्रेड और यांत्रिक गुणों की आवश्यकताओं की पुष्टि की जानी चाहिए।
• सामग्री की स्थितिः परियोजना-विशिष्ट सामग्री अद्यतन → मूल JIS F 2002 सामग्री आधार का उपयोग प्रस्तावित शरीर सामग्री के रूप में नहीं किया जाता है।
• सतह उपचारः विस्फोट सफाई + परियोजना-विशिष्ट समुद्री कोटिंग → चयनित सामग्री और पोत / शिपयार्ड कोटिंग आवश्यकताओं का पालन करने के लिए अंतिम प्रणाली।
• लोड रेटिंगः पुष्टि करने के लिए → कोई SWL, सबूत लोड या तोड़ने का भार नाममात्र श्रृंखला आकार या विरासत संदर्भ द्रव्यमान से अनुमान लगाया जाना चाहिए।
• प्रमाण पत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार → निर्माता, सामग्री, एनडीटी या वर्ग के दस्तावेज सहमत निरीक्षण दायरे के अधीन हैं।
यह कैसे काम करता है
Anchor chain is aligned in the chain track → The hinged dog is rotated across the chain → Locking pin and retaining parts secure the dog in the closed position → Chain movement is mechanically restrained through the stopper body and bolted foundation → Retaining parts are released and the dog is opened before chain movement resumes
आवेदन
Replacement of bolted dog-type anchor chain stoppers | Drawing-specified anchoring systems | Retrofit projects requiring removable foundation-mounted equipment | Newbuilding applications where the JIS F 2002-type bolted arrangement is specifically approved
प्रमाणपत्र और लाभ
प्रमाणपत्र और निरीक्षण दस्तावेजों को परियोजना की आवश्यकता, सहमत सामग्री की ट्रेस करने की क्षमता, निरीक्षण के दायरे और वर्गीकरण-समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।वे स्वचालित रूप से शामिल नहीं हैं जब तक कि खरीद आदेश में उल्लेख नहीं किया जाता है.
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

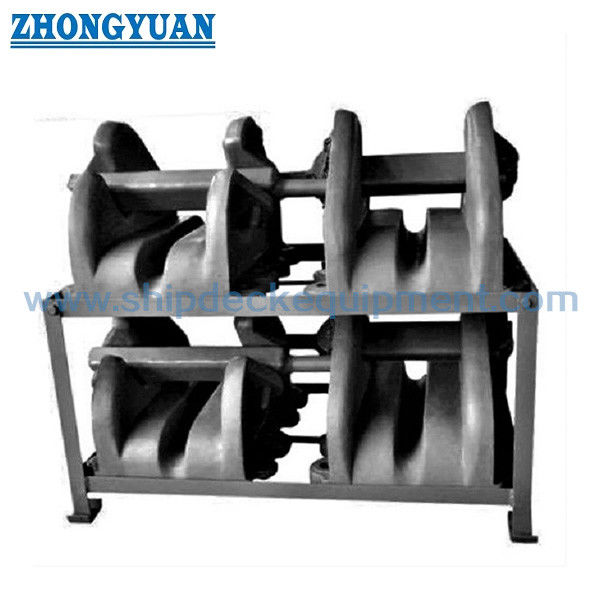

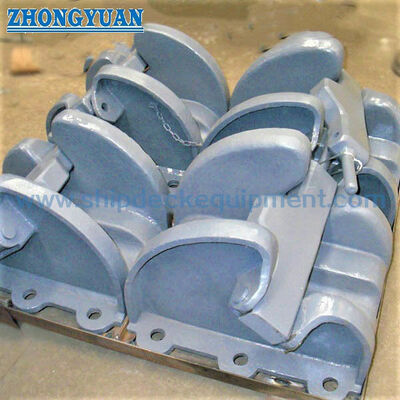

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. इस कुत्ता प्रकार के एंकर चेन टॉपर की मुख्य स्थापना विशेषता क्या है?
A1: शरीर को डेक पर स्थायी रूप से वेल्डेड होने के बजाय बोल्ट द्वारा तैयार नींव पर लगाया जाता है। यह निरीक्षण, मरम्मत या प्रतिस्थापन के लिए पूरी इकाई को हटाने की अनुमति देता है,अनुमोदित नींव और बोल्ट डिजाइन के अधीन.
प्रश्न 2: क्या शरीर को कास्ट स्टील या डक्टिल आयरन में आपूर्ति की जा सकती है?
A2: हाँ, परियोजना-विशिष्ट सामग्री अद्यतन के रूप में विरासत JIS F 2002 प्रकार ज्यामिति के लिए। चयनित ग्रेड, यांत्रिक गुण, कास्टिंग गुणवत्ता,उत्पादन से पहले सामग्री दस्तावेज और संरचनात्मक उपयुक्तता की पुष्टि की जानी चाहिएसंशोधित सामग्री को अपरिवर्तित JIS F 2002 सामग्री अनुरूपता के रूप में वर्णित नहीं किया जाना चाहिए।
Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?
A3: नाममात्र आकार, श्रृंखला व्यास, वर्ग A या B, चेन विवरण, शरीर सामग्री, सामग्री ग्रेड, नींव बोल्ट पैटर्न, डेक समर्थन, कोटिंग, निरीक्षण/प्रमाण पत्र के दायरे की पुष्टि करेंमात्रा और वितरण की आवश्यकताएंजब भी उपलब्ध हो, स्थापना या प्रतिस्थापन ड्राइंग प्रदान करें।
फाउंडेशन ड्राइंग को बोल्ट पैटर्न और संरचनात्मक समर्थन प्रदान करें।
