कास्टिंग स्टील बंद चॉक सामग्री एएसटीएम ए 27-70-36 शिप मूरिंग उपकरण

अमेरिकी अंतर्देशीय बजरों के लिए कास्ट स्टील क्लोज्ड चॉक | एएसटीएम ए27-70-36 मूरिंग रस्सी गाइड

उत्पाद अवलोकन

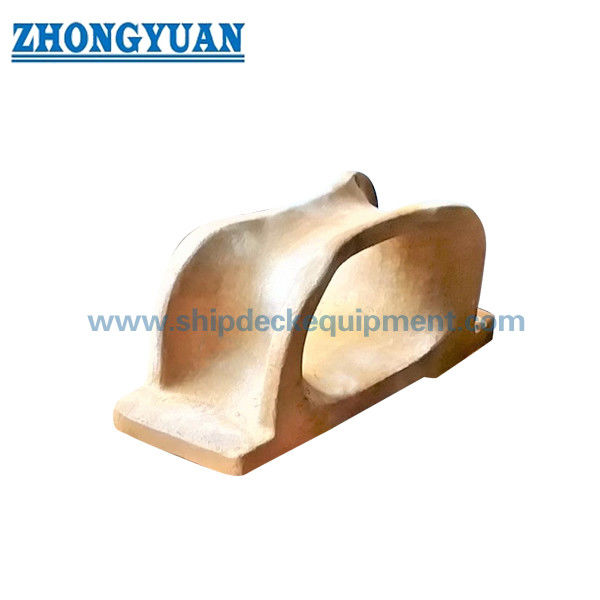

एएसटीएम ए27-70-36 कास्ट स्टील क्लोज्ड चॉक एक डेक-माउंटेड मूरिंग रोप गाइड है जिसे अमेरिकी अंतर्देशीय बजरों, नदी वर्कबोटों, छोटे सेवा जहाजों और अमेरिका के बाजार में संचालित होने वाले समान जहाजों के लिए विकसित किया गया है। यह मूरिंग लाइन या तार को डेक के करीब रखने में मदद करने के लिए एक बंद रस्सी मार्ग प्रदान करता है और बजरा मूरिंग, शिफ्टिंग और डेक हैंडलिंग संचालन के दौरान एक चिकनी कास्ट-स्टील संपर्क सतह के माध्यम से लाइन का मार्गदर्शन करता है।

यह पृष्ठ इंच-आधारित आयामों के साथ 480, 490 और 14 बंद चॉक आकारों को कवर करता है। चॉक बॉडी की आपूर्ति सी-एमएन कास्ट स्टील एएसटीएम ए27 ग्रेड 70-36 या समकक्ष में की जाती है, जिसमें ऑर्डर की आवश्यकता के अनुसार हीट ट्रीटमेंट और कास्टिंग गुणवत्ता नियंत्रण होता है। जब ग्राहक निरीक्षण का दायरा, लोडिंग दिशा और स्वीकृति मानदंड निर्दिष्ट करता है तो चुंबकीय कण परीक्षण, डाई प्रवेशक परीक्षण, शक्ति गणना और पुल परीक्षण की व्यवस्था की जा सकती है।

त्वरित विशिष्टताएँ

• उत्पाद प्रकार: कास्ट स्टील बंद चॉक → अमेरिकी बजरा और छोटे जहाज लंगर व्यवस्था के लिए बंद रस्सी या तार गाइड।
• विशिष्ट बाजार: अमेरिका और अमेरिका के अंतर्देशीय नौकाएं, वर्कबोट और छोटे जहाज → परियोजना सत्यापन के बिना समुद्र में जाने वाले बड़े जहाज के रूप में तैनात नहीं हैं।
• मॉडल: 480/490/14 → तीन इंच-आयाम आकार आमतौर पर बंद चॉक व्यवस्था में 9 इंच, 12 इंच और 14 इंच के लिए उपयोग किए जाते हैं।
• स्पष्ट उद्घाटन: 6 × 12 इंच, 8 × 16 इंच, और 9.38 × 18.75 इंच → लाइन मार्ग और डेक लेआउट की पुष्टि के लिए मुख्य चयन बिंदु।
• सामग्री: एएसटीएम ए27 ग्रेड 70-36 कास्ट स्टील या समकक्ष → कास्ट कार्बन स्टील डेक फिटिंग के लिए उपयुक्त जब परियोजना इस सामग्री ग्रेड को स्वीकार करती है।
• वजन सीमा: 176-725 पौंड (80-329 किग्रा) → हैंडलिंग, माल ढुलाई अनुमान और शिपयार्ड स्थापना योजना के लिए उपयोगी।
• सतह का उपचार: दिए गए संदर्भ के रूप में सैंडब्लास्टिंग → अंतिम पेंट, नंगे वेल्ड करने योग्य सतह, या अन्य फिनिश की पुष्टि ऑर्डर से पहले की जानी चाहिए।
• गुणवत्ता नियंत्रण: सामग्री यांत्रिक परीक्षण, ताप उपचार रिकॉर्ड, एमटी/पीटी निरीक्षण, शक्ति गणना और पुल परीक्षण को परियोजना के दायरे के अनुसार व्यवस्थित किया जा सकता है।

मुख्य तकनीकी पैरामीटर

चयन एवं पूछताछ गाइड

चरण 1: मॉडल की पुष्टि करें: 480, 490, 14, या अनुकूलित ड्राइंग-आधारित बंद चॉक।

चरण 2: जहाज के प्रकार और अनुप्रयोग की पुष्टि करें: अमेरिकी अंतर्देशीय बजरा, वर्कबोट, छोटा जहाज, या प्रतिस्थापन डेक हार्डवेयर।

चरण 3: रस्सी या तार पथ, लाइन आकार, स्पष्ट उद्घाटन आवश्यकता, डेक व्यवस्था, और क्या लाइन को डेक के पास नीचे रखा जाना चाहिए, इसकी पुष्टि करें।

चरण 4: स्थापना स्थिति, डेक प्लेट की मोटाई, वेल्डिंग इंटरफ़ेस, स्थानीय सुदृढीकरण और चॉक के आसपास उपलब्ध स्थान की पुष्टि करें।

चरण 5: सामग्री और निरीक्षण के दायरे की पुष्टि करें: एएसटीएम ए27-70-36 या समकक्ष, ताप उपचार, सामग्री प्रमाणपत्र, एमटी/पीटी, शक्ति गणना, पुल परीक्षण, और एबीएस अनुमोदन आवश्यकता।

चरण 6: सतह के उपचार, मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, ड्राइंग या फोटो और किसी भी ग्राहक-विशिष्ट स्वीकृति मानदंड की पुष्टि करें।

संरचना

वन-पीस कास्ट स्टील बंद बॉडी | चिकनी रस्सी-संपर्क उद्घाटन | डेक-वेल्डेड बेस | गोलाकार प्रवेश किनारा | रस्सी मार्ग के चारों ओर प्रबलित पार्श्व दीवार | हीट-ट्रीटेड कास्ट स्टील | सैंडब्लास्टेड या निर्दिष्ट सतह फिनिश

कास्टिंग, परीक्षण और इंजीनियरिंग लाभ

• एएसटीएम ए27 ग्रेड 70-36 कास्ट स्टील या समकक्ष का उपयोग सामग्री संदर्भ के रूप में किया जाता है, खरीद आदेश के अनुसार गर्मी उपचार और यांत्रिक परीक्षण दायरे की पुष्टि की जाती है।
• बंद चॉक बॉडी को एक अभिन्न रस्सी गाइड के रूप में ढाला गया है, जो रस्सी-संपर्क उद्घाटन के आसपास तेज गढ़े हुए जोड़ों को कम करता है।
• रस्सी-संपर्क सतहों को कास्टिंग के बाद साफ किया जाता है और उन गड़गड़ाहटों को हटाने के लिए चिकना किया जाता है जो ऑपरेशन के दौरान मूरिंग रस्सियों या तार को नुकसान पहुंचा सकती हैं।
• कास्टिंग गुणवत्ता को दृश्य निरीक्षण, आयामी जांच, गर्मी उपचार रिकॉर्ड समीक्षा और सामग्री यांत्रिक परीक्षण के माध्यम से नियंत्रित किया जा सकता है।
• आवश्यकता पड़ने पर चुंबकीय कण परीक्षण या डाई प्रवेशक परीक्षण की व्यवस्था की जा सकती है; यदि आंतरिक सुदृढ़ता निरीक्षण की आवश्यकता हो तो आरटी/यूटी या अन्य एनडीई विधियां निर्दिष्ट की जानी चाहिए।
• जब ग्राहक लोड दिशा, लाइन लोड, डेक समर्थन स्थिति और इंस्टॉलेशन ड्राइंग प्रदान करता है तो परियोजना अनुमोदन के लिए ताकत गणना या एफईए समीक्षा तैयार की जा सकती है।
• पुल परीक्षण की व्यवस्था ग्राहक द्वारा परिभाषित परीक्षण भार, लोडिंग दिशा, स्थिरता व्यवस्था और निरीक्षण स्वीकृति मानदंड के अनुसार की जा सकती है।
• उत्पाद अमेरिकी बजरा और छोटे जहाज डेक हार्डवेयर उपयोग के लिए लिखा गया है, जो बड़े समुद्र में जाने वाले जहाज मूरिंग लोड के लिए असमर्थित दावों से बचता है।

कस्टम विशेषताएँ

• उत्पाद श्रेणी: कास्ट स्टील बंद चॉक → बजरा डेक मूरिंग हार्डवेयर के लिए बंद रस्सी या तार गाइड।
• मुख्य अनुप्रयोग: अमेरिका और अमेरिका के अंतर्देशीय नौकाएं / छोटे जहाज → उपयुक्त जहां इंच-आधारित अमेरिकी डेक फिटिंग आयामों की आवश्यकता होती है।
• मॉडल रेंज: 480/490/14 → स्पष्ट उद्घाटन, उपलब्ध डेक स्थान और पोत ड्राइंग द्वारा चयन करें।
• सामग्री ग्रेड: एएसटीएम ए27 ग्रेड 70-36 या समकक्ष → कास्ट डेक फिटिंग के लिए सी-एमएन कास्ट स्टील सामग्री संदर्भ।
• सतह फिनिश: सैंडब्लास्टिंग → अंतिम कोटिंग, बेअर वेल्डेबल फिनिश, या अन्य सतह उपचार की पुष्टि ग्राहक द्वारा की जानी चाहिए।
• निरीक्षण: सामग्री परीक्षण, ताप उपचार रिकॉर्ड, एमटी/पीटी, शक्ति गणना, और पुल परीक्षण उपलब्ध → उद्धरण से पहले सटीक स्वीकृति मानदंड की पुष्टि की जानी चाहिए।
• प्रमाणपत्र का दायरा: एबीएस अनुमोदन और मिल का सामग्री प्रमाणपत्र आदेश के अनुसार उपलब्ध है → वर्ग अनुमोदन और गवाह निरीक्षण परियोजना की आवश्यकता के अधीन हैं।
• लोड डेटा: पुष्टि की जानी है → आपूर्ति की गई पैरामीटर तालिका में कोई एसडब्ल्यूएल, एमबीएल, प्रूफ लोड या परीक्षण लोड घोषित नहीं किया गया है।

यह काम किस प्रकार करता है

मूरिंग लाइन या तार डेक चॉक के पास पहुंचता है → लाइन बंद कास्ट-स्टील ओपनिंग से होकर गुजरती है → चिकनी गोल संपर्क सतह लाइन का मार्गदर्शन करती है और इसे डेक स्तर के करीब रखने में मदद करती है → स्थानीय बल को कास्ट बॉडी और वेल्डेड बेस के माध्यम से डेक संरचना में स्थानांतरित किया जाता है → शिपयार्ड प्रक्रिया के अनुसार निरीक्षण, मरम्मत और कोटिंग पूरी की जाती है

अनुप्रयोग

अमेरिकी अंतर्देशीय नौकाएं | नदी के बजरे | टोबोट डेक हार्डवेयर | वर्कबोट्स | छोटे सेवा जहाज | बार्ज मूरिंग स्टेशन | अमेरिका के बाजार प्रतिस्थापन डेक फिटिंग

प्रमाणपत्र और लाभ

एबीएस अनुमोदन, मिल का सामग्री प्रमाणपत्र, एनडीटी रिपोर्ट, शक्ति गणना रिपोर्ट और पुल परीक्षण रिपोर्ट को परियोजना की आवश्यकता, निरीक्षण दायरे और अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट - केवल निर्दिष्ट होने पर और प्रोजेक्ट आवश्यकता/वर्ग अनुमोदन के अधीन उपलब्ध है।

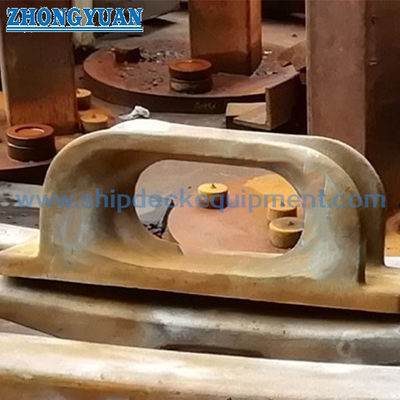

ड्राइंग एवं तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह कच्चा इस्पात बंद चॉक सभी जहाजों के लिए उपयुक्त है?

ए1: नहीं। यह पृष्ठ अमेरिकी अंतर्देशीय नौकाओं, वर्कबोटों, छोटे जहाजों और इसी तरह के अमेरिका-बाजार डेक हार्डवेयर पर केंद्रित है। समुद्र में जाने वाले बड़े जहाजों के लिए, जहाज डिजाइनर को चयन से पहले भार, रस्सी का आकार, नींव, लागू मानक और वर्ग की आवश्यकता की पुष्टि करनी चाहिए।

प्रश्न2: मॉडल 480, 490, या 14 का चयन कैसे किया जाना चाहिए?

ए2: स्पष्ट उद्घाटन, मूरिंग लाइन या तार पथ, उपलब्ध डेक स्थान, इंस्टॉलेशन ड्राइंग और प्रतिस्थापन आवश्यकता के अनुसार चयन करें। मॉडल 480 स्पष्ट उद्घाटन में 6 × 12 प्रदान करता है, मॉडल 490 स्पष्ट उद्घाटन में 8 × 16 प्रदान करता है, और मॉडल 14 स्पष्ट उद्घाटन में 9.38 × 18.75 प्रदान करता है।

Q3: क्या निरीक्षण या परीक्षण की आपूर्ति की जा सकती है?

A3: सामग्री यांत्रिक परीक्षण, ताप उपचार रिकॉर्ड, चुंबकीय कण परीक्षण, डाई प्रवेशक परीक्षण, शक्ति गणना और पुल परीक्षण को ऑर्डर स्कोप के अनुसार व्यवस्थित किया जा सकता है। कोटेशन से पहले परीक्षण भार, लोडिंग दिशा, स्वीकृति मानदंड और गवाह निरीक्षण आवश्यकता की पुष्टि की जानी चाहिए।
