आईएसओ 7061 टाइप बी एल्यूमीनियम किनारे के गलियारे एंटी स्लिप स्टेप्स के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक:: | आईएसओ 7061:2015 | प्रकार:: | प्रकार बी एंटी स्लिप आर्क स्टेप गलियारा; |
|---|---|---|---|
| सामग्रीः: | एल्यूमीनियम | कदम:: | स्लिप रोधी चाप चरण; |
| रेलिंग की ऊंचाई:: | 1000 मिमी से कम समान दूरी नहीं; | नाममात्र लंबाई:: | 2 मीटर से 9 मीटर तक 0.5 मीटर की वृद्धि में; 1 मीटर की वृद्धि में 9 मीटर से अधिक; |
| शुद्ध चौड़ाईः: | 600 मिमी; | उपयोग कोण:: | 0-55°; |
| डिज़ाइन लोड:: | प्रत्येक चरण पर 735 एन; | सतह का उपचार:: | एनोडिक ऑक्सीकरण उपचार; |
| कक्षा प्रमाणपत्र:: | ईयू मेड, ईसी टाइप अनुमोदन, सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना। | ||
| प्रमुखता देना: | आईएसओ 7061 शोर गैंगवे,एल्यूमीनियम किनारे गैंगवे,समुद्री किनारे गैंगवे |
||
उत्पाद विवरण
आईएसओ 7061 टाइप बी एल्यूमीनियम किनारे के गलियारे एंटी स्लिप स्टेप्स के साथ
विवरण:
आईएसओ 7061 प्रकार बी एल्यूमीनियम किनारे के गलियारे को जहाजों पर ले जाने के लिए डिज़ाइन किया गया है ताकि जहाज से किनारे तक पहुंच के लिए एक हल्का, सुविधाजनक और सुरक्षित साधन प्रदान किया जा सके।मुख्य रूप से जहाज के चालक दल द्वारा उपयोग के लिए. एंटी स्लिप स्टेप की सतह को सीधे एंटी स्लिप आर्क स्टेप के रूप में डिज़ाइन किया गया है, जो साइड स्ट्रेंडर और सपोर्ट लोड को रखने के लिए है, जिसका निचला पक्ष एक गार्ड बोर्ड से लैस है,क्षैतिज रेखा से अधिकतम 55° के झुकाव के साथइन गलियारों का उपयोग अनुकूल परिस्थितियों में जहाज से जहाज तक पहुँच के लिए भी किया जा सकता है। गलियारों के शरीर को एक खंड के रूप में डिजाइन किया जा सकता है, जिसे आवश्यकता के अनुसार दो खंडों के रूप में भी डिजाइन किया जा सकता है।
मुख्य तकनीकी विनिर्देश:
- मानकः ISO7061:2015;
- प्रकार: प्रकार बी विरोधी फिसलन चाप चरणों के गलियारे;
- सामग्रीः एल्यूमीनियम;
- चरणः विरोधी फिसलन चाप चरण;
- शुद्ध चौड़ाईः 600 मिमी;
- हैंडल की ऊँचाईः 1000 मिमी से कम नहीं, समान रूप से अलग;
- नाममात्र लंबाईः 0.5 मीटर की वृद्धि में 2 मीटर से 9 मीटर तक; 1 मीटर की वृद्धि में 9 मीटर से ऊपर; लंबाई अनुकूलित है
- उपयोग कोणः 0-55°;
- डिजाइन भारः प्रत्येक चरण पर 735 एन;
- सतह उपचार: एनोडिक ऑक्सीकरण उपचार;
- वर्ग प्रमाणपत्रः EU MED, EC प्रकार अनुमोदन, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA।
मुख्य तकनीकी मापदंडः
| L (मिमी) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| नेट चौड़ाई (मिमी) | 600 | |||||||||||||
| सुरक्षा कारक | उपयोग किए गए एल्यूमीनियम मिश्र धातु के 0,2 प्रतिशत प्रतिरोधक तनाव पर 2 | |||||||||||||
| चरण |
नियमित अंतराल पर 300 से 400 मिमी अनुदैर्ध्य में। डेक के ऊपर कम से कम 30 मिमी की ऊंचाई; लकड़ी के कदम कम से कम डेक के संपर्क में 40 मिमी के अनुभाग की चौड़ाई |
|||||||||||||
| स्टैंचियन्स | एक अधिकतम अनुमत अंतराल के साथ 1 500 मिमी | |||||||||||||
|
हैंडल और मध्यवर्ती मार्गदर्शक
|
हैंडल और 2 मध्यवर्ती गाइड (क) सीजल, मनीला, पॉलीप्रोपाइलीन या प्लास्टिक से ढकी हुई लगातार और पर्याप्त रूप से तन्यता वाली तार रस्सी, कम से कम रस्सी का व्यास 16 मिमी; b) निरंतर कठोर एल्यूमीनियम ठोस या खोखले अनुभाग |
|||||||||||||
| सीढ़ी की लंबाई, L |
सीढ़ी चौड़ाई |
सीढ़ी का फ्रेम ऊँचाई |
बीच की दूरी चरण |
सीढ़ी का फ्रेम मोड़ प्रतिरोध |
समतलता होगिंग |
समतलता फिसलना |
| L/1000 | 土2,0 | 土2,0 | 土2,0 | 5 मिमी/10 मीटर | 1,5L/1000 | 1,0L/1000 |

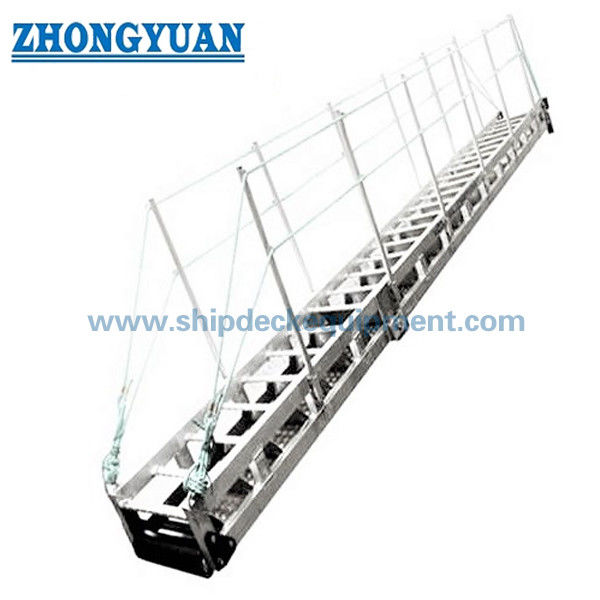

आईएसओ 7061 टाइप बी एल्यूमीनियम किनारे के गलियारे का चित्र
