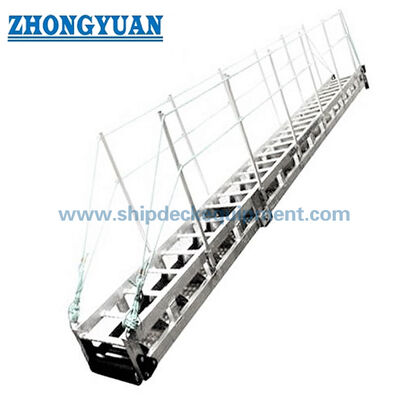

एल्यूमीनियम किनारे गलियारे विरोधी फिसलन कदम के साथ∙ समुद्री गलियारा आईएसओ 7061 प्रकार बी

एल्यूमीनियम शोर गैंगवे एंटी-स्लिप स्टेप्स के साथ | मरीन गैंगवे ISO 7061 टाइप बी

उत्पाद अवलोकन

एंटी-स्लिप आर्क स्टेप्स के साथ ISO 7061 टाइप बी एल्यूमीनियम शोर गैंगवे हल्के समुद्री पहुंच उपकरण हैं जो जहाज से तट तक सुरक्षित पहुंच प्रदान करने के लिए डिज़ाइन किए गए हैं, मुख्य रूप से जहाज के चालक दल के उपयोग के लिए। उपयुक्त परिचालन स्थितियों में जहाज से जहाज तक पहुंच के लिए भी इसका उपयोग किया जा सकता है।

टाइप बी कॉन्फ़िगरेशन साइड स्ट्रिंगर्स के साथ सीधे एकीकृत एंटी-स्लिप आर्क स्टेप्स का उपयोग करता है ताकि गैंगवे के झुके होने पर कर्मियों की आवाजाही का समर्थन किया जा सके। आपूर्ति किया गया डेटा 55° तक झुकाव की अनुमति देता है, जिसमें जहाज की व्यवस्था और हैंडलिंग आवश्यकताओं के अनुसार एक-खंड या दो-खंड कॉन्फ़िगरेशन उपलब्ध हैं।

सार्वजनिक ISO जानकारी पुष्टि करती है कि ISO 7061 जहाजों पर ले जाने वाले एल्यूमीनियम शोर गैंगवे के लिए आवश्यकताओं को निर्दिष्ट करता है, जहाज से तट तक पहुंच के लिए, और ISO पूर्वावलोकन सामग्री टाइप बी को एंटी-स्लिप आर्क स्टेप्स गैंगवे के रूप में पहचानती है। नए प्रोजेक्ट के लिए नवीनतम ISO संस्करण की पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: टाइप बी एल्यूमीनियम शोर गैंगवे एंटी-स्लिप आर्क स्टेप्स के साथ → जहाज से तट और उपयुक्त जहाज से जहाज तक पहुंच के लिए कार्मिक पहुंच उपकरण।
• मानक: आपूर्ति किए गए डेटा के अनुसार ISO 7061:2015 → लागू मानक संस्करण की पुष्टि नए प्रोजेक्ट के लिए की जानी चाहिए।
• सामग्री: एल्यूमीनियम → एनोडिक ऑक्सीकरण सतह उपचार के साथ हल्का समुद्री पहुंच संरचना।
• शुद्ध चौड़ाई: 600 मिमी → आपूर्ति किए गए डेटा से मानक मार्ग चौड़ाई।
• लंबाई सीमा: 2 मीटर से 9 मीटर तक 0.5 मीटर की वृद्धि में; 9 मीटर से ऊपर 1 मीटर की वृद्धि में → अनुकूलित लंबाई उपलब्ध है।
• उपयोग कोण: 0° से 55° → स्थापना कोण स्वीकृत सुरक्षित व्यवस्था से मेल खाना चाहिए।
• डिजाइन लोड: प्रत्येक स्टेप पर 735 N → टाइप बी स्टेप लोडिंग संदर्भ।
• हैंडरेल ऊंचाई: न्यूनतम 1000 मिमी → आपूर्ति किए गए डेटा से सुरक्षा हैंडरेल आवश्यकता।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: ISO 7061 टाइप बी गैंगवे की लंबाई, एक-खंड या दो-खंड कॉन्फ़िगरेशन, और जहाज भंडारण व्यवस्था की पुष्टि करें।

चरण 2: स्थापना कोण, ऊपरी सुरक्षित उपकरण, निचला समर्थन, लैंडिंग स्थिति, और पहुंच मार्ग की पुष्टि करें।

चरण 3: एल्यूमीनियम मिश्र धातु ग्रेड, वेल्डिंग आवश्यकता, एनोडिक ऑक्सीकरण उपचार, और जंग संरक्षण आवश्यकता की पुष्टि करें।

चरण 4: हैंडरेल, मध्यवर्ती गाइड, स्टैंचियन रिक्ति, स्टेप रिक्ति, गार्ड बोर्ड, और एंटी-स्लिप सतह विवरण की पुष्टि करें।

चरण 5: अनुमोदन दायरे की पुष्टि करें जिसमें MED, EC टाइप अनुमोदन, वर्ग निरीक्षण, या परियोजना-विशिष्ट प्रमाण पत्र शामिल हैं।

चरण 6: जहाज का प्रकार, मात्रा, वितरण गंतव्य, आवश्यक वितरण तिथि, जीए ड्राइंग, और संदर्भ तस्वीरें प्रदान करें।

संरचना

एल्यूमीनियम साइड स्ट्रिंगर्स | एंटी-स्लिप आर्क स्टेप्स | क्रॉस मेंबर्स | स्टैंचियन | हैंडरेल और मध्यवर्ती गाइड | गार्ड बोर्ड | सुरक्षित उपकरण | निर्दिष्ट होने पर उठाने और संभालने के बिंदु

डिजाइन, सुरक्षा और इंजीनियरिंग लाभ

• एंटी-स्लिप आर्क स्टेप्स झुके हुए कोणों पर गैंगवे स्थापित होने पर पैर की पकड़ में सुधार करते हैं।
• एल्यूमीनियम निर्माण आवश्यक संरचनात्मक प्रदर्शन बनाए रखते हुए जहाज पर पहुंच के लिए एक हल्का समाधान प्रदान करता है।
• हैंडरेल और मध्यवर्ती गाइड सुरक्षित कार्मिक आवाजाही का समर्थन करते हैं और स्वीकृत डिजाइन व्यवस्था का पालन करना चाहिए।
• गैंगवे कार्मिक पहुंच के लिए अभिप्रेत है और इसे पहिएदार यातायात जैसे लोडेड ट्रॉलियों के लिए डिज़ाइन नहीं किया गया है।
• समुद्री सेवा में गैल्वेनिक जंग के जोखिम को कम करने के लिए भिन्न धातु संपर्क को नियंत्रित किया जाना चाहिए।
• संरचनात्मक समतलता, मरोड़ प्रतिरोध, स्टेप रिक्ति, और सुरक्षित व्यवस्था की जांच लागू मानक के अनुसार की जानी चाहिए।

कस्टम विशेषताएँ

• मानक: ISO 7061 → समुद्री जहाजों के लिए एल्यूमीनियम शोर गैंगवे आवश्यकताएँ।
• प्रकार: टाइप बी → एंटी-स्लिप आर्क स्टेप्स कॉन्फ़िगरेशन।
• लंबाई: अनुकूलित → जहाज की व्यवस्था और भंडारण स्थान के अनुसार चयनित।
• चौड़ाई: 600 मिमी → आपूर्ति की गई शुद्ध चौड़ाई।
• स्टेप: एंटी-स्लिप आर्क स्टेप्स → साइड स्ट्रिंगर्स का समर्थन करने वाली प्रत्यक्ष एंटी-स्लिप सतह।
• हैंडरेल: न्यूनतम 1000 मिमी ऊंचाई → सुरक्षा पहुंच आवश्यकता।
• सतह उपचार: एनोडिक ऑक्सीकरण → समुद्री जंग संरक्षण प्रणाली।
• अनुमोदन आवश्यकता: MED, EC टाइप अनुमोदन, वर्ग प्रमाण पत्र या परियोजना के दायरे के अनुसार निरीक्षण।

यह कैसे काम करता है

गैंगवे को जहाज और तट के बीच स्थित किया जाता है → सुरक्षित उपकरण ऊपरी और निचले सिरों को ठीक करते हैं → एंटी-स्लिप आर्क स्टेप्स कार्मिक आवाजाही का समर्थन करते हैं → हैंडरेल सुरक्षा प्रदान करते हैं → साइड स्ट्रिंगर्स और क्रॉस मेंबर्स कार्मिक भार स्थानांतरित करते हैं

अनुप्रयोग

यात्री जहाज | कार्गो जहाज | टैंकर | गैस वाहक | वाणिज्यिक जहाज | जहाज से तट तक पहुंच | अनुकूल परिस्थितियों में जहाज से जहाज तक पहुंच

प्रमाणन और लाभ

परियोजना की आवश्यकता, निरीक्षण के दायरे और लागू प्राधिकरण प्रक्रिया के अनुसार प्रमाण पत्र और अनुमोदन की व्यवस्था की जा सकती है।

प्रमाणन: EU MED, EC टाइप अनुमोदन, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, निर्माता परीक्षण प्रमाण पत्र।

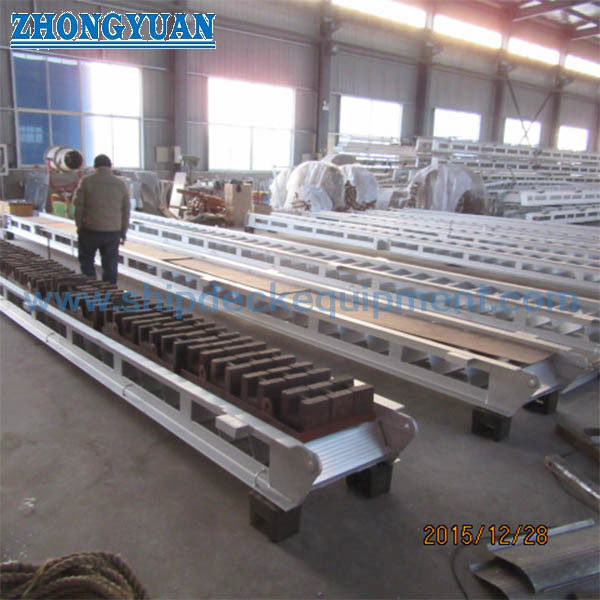

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या टाइप बी 55° झुकाव के लिए उपयुक्त है?

A1: आपूर्ति किया गया डेटा 55° के अधिकतम झुकाव को बताता है। वास्तविक ऑनबोर्ड उपयोग सुरक्षित व्यवस्था, लैंडिंग स्थिति, जहाज की आवाजाही और स्वीकृत स्थापना प्रक्रिया पर निर्भर करता है।

Q2: क्या यह गैंगवे कार्ट या पहिएदार यातायात ले जा सकता है?

A2: नहीं। ISO 7061 का दायरा कार्मिक पहुंच के लिए है और लोडेड ट्रॉली यातायात के लिए अभिप्रेत नहीं है।

Q3: कोटेशन से पहले क्या जानकारी आवश्यक है?

A3: लंबाई, खंड व्यवस्था, भंडारण स्थिति, सुरक्षित विधि, अनुमोदन का दायरा, जहाज का प्रकार, वितरण गंतव्य, और आवश्यक वितरण तिथि की पुष्टि करें।
