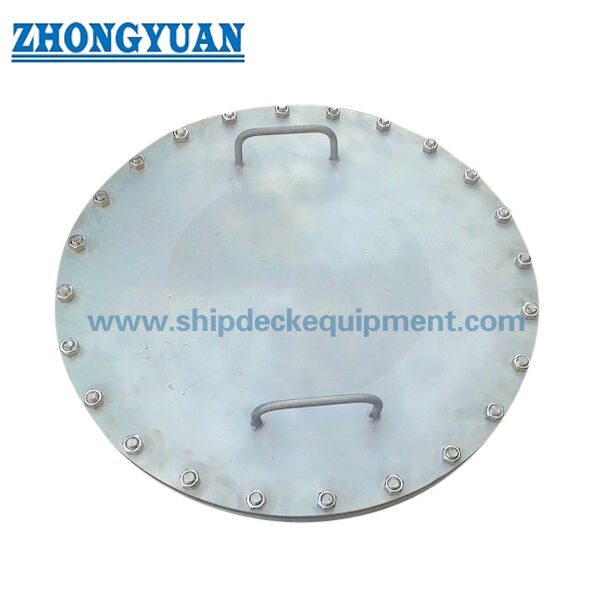

GB 11628 प्रकार C फ्लश मल्टी-बोल्ट समुद्री Manhole कवर 450 & 600 मिमी Cleanout पहुँच

GB 11628 प्रकार C फ्लश मल्टी-बोल्ट समुद्री Manhole कवर 450 & 600 मिमी Cleanout पहुँच

उत्पाद का अवलोकन

GB 11628 प्रकार C फ्लश मल्टी-बोल्ट समुद्री मैनहोल कवर स्टील जहाज संरचनाओं में पानी के लिए बंद या तेल के लिए बंद एक गोल, कम प्रोफ़ाइल बोल्ट है। यह टैंक के शीर्ष पर व्यवस्थित किया जा सकता है,डेक, बुलचेड, लुक-कवर पैनल, रिक्त स्थान की सीमाएं, या निर्दिष्ट क्लीनआउट उद्घाटन जहां अनुमोदित पोत ड्राइंग एक hinged प्रवेश लुक के बजाय एक हटाने योग्य कवर के लिए कहता है।

इकट्ठे में एक कवर प्लेट, वेल्डेड माउंटिंग या सीट रिंग, निरंतर गास्केट, स्टड या बोल्ट, वाशर और नट्स होते हैं।कई M20 फास्टनरों गोलाकार सील चेहरे के चारों ओर गैसकेट संपीड़न वितरित. सही चयन के लिए विरासत प्रकार सी आयामों, स्थापना सीमा, डिजाइन तरल सिर या दबाव, प्लेट मोटाई, गास्केट संगतता, बांधने की सामग्री की पुष्टि की आवश्यकता है,घेरने वाला सुदृढीकरण, और आवश्यक निरीक्षण का दायरा।

त्वरित विनिर्देश

• उत्पाद प्रकार: प्रकार सी गोल फ्लश बहु-बोल्ट मैनहोल कवर → एक कम प्रोफ़ाइल डेक या बुलचेड व्यवस्था के साथ हटाने योग्य सफाई या निरीक्षण पहुंच प्रदान करता है।
• विरासत मानकः GB 11628-1989 → पूर्व चीनी प्रकार C पदनाम की विशिष्ट पहचान करने वाले प्रतिस्थापन, मरम्मत या परियोजना चित्रों के लिए उपयुक्त है।
• वर्तमान मानक संदर्भः GB/T 43383-2023 / ISO 5894:2018 → नई परियोजनाओं के लिए जाँच की जानी चाहिए; पुराने प्रकार C डिजाइन के साथ आयामी विनिमेयता की परिकल्पना नहीं की जाती है।
• नाममात्र उद्घाटन के आकारः 450 मिमी और 600 मिमी → प्रवेश के उद्देश्य, कर्मियों या सफाई उपकरण की रिक्ति और पात्र की व्यवस्था के अनुसार चयन करें।
• माउंटिंग रिंग का बाहरी व्यास D1: 620 मिमी या 770 मिमी → आवश्यक संरचनात्मक स्थान, वेल्ड परिधि और आस-पास के स्टिफनर क्लीयरेंस को निर्धारित करता है।
• कवर प्लेट मोटाई s: D450 के लिए 4-12 मिमी और D600 के लिए 6-14 मिमी → अंतिम मोटाई मानक नामकरण और अनुमोदित सीमा भार का पालन करती है।
• बांधने की व्यवस्थाः D450 के लिए 20 बोल्ट या D600 के लिए 26 बोल्ट के साथ M20 वितरित गैसकेट संपीड़न प्रदान करता है और नियंत्रित कसने की आवश्यकता होती है।
• संदर्भ द्रव्यमानः 32.03-79.192 किलोग्राम → हैंडलिंग और माल ढुलाई की योजना के लिए उपयोगी; वास्तविक द्रव्यमान सामग्री, हार्डवेयर और अंतिम ड्राइंग पर निर्भर करता है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1:पुष्टि करें कि आदेश GB 11628-1989 प्रकार C प्रतिस्थापन वस्तु है या GB/T 43383-2023, ISO 5894 की आवश्यकता वाली एक नई परियोजना हैः2018, एक शिपयार्ड मानक, या एक वर्गीकरण-अनुमोदित ड्राइंग।

चरण 2:नाममात्र उद्घाटन D450 या D600, ढक्कन की मोटाई, माउंटिंग रिंग का व्यास, उपलब्ध स्थापना लिफाफा, और क्या ढक्कन को फ्लश, इनसेस्ड, सतह माउंट या केवल कम प्रोफ़ाइल होना चाहिए, की पुष्टि करें।

चरण 3:स्थापना की सटीक स्थिति प्रदान करें: टैंक टॉप, ऊपरी डेक, बुलचेड, मुख्य हैच कवर पैनल, रिक्त स्थान, कार्गो-स्पेस क्लीनआउट उद्घाटन, या अन्य सीमा।यदि लागू हो तो सेवा तरल और डिजाइन तरल के सिर या दबाव को निर्दिष्ट करें.

चौथा कदम:कवर, सीट-रिंग, स्टड/बोल्ट, नट, वॉशर और गास्केट सामग्री की पुष्टि करें। कार्बन स्टील पर स्टेनलेस हार्डवेयर के लिए, आवश्यक अलगाव और संक्षारण नियंत्रण विधि की पुष्टि करें।

चरण 5:सतह की तैयारी, कोटिंग या पॉलिशिंग की आवश्यकता, गास्केट संगतता, बोल्ट-ट्रेसिंग प्रक्रिया, लीक-टेस्ट विधि, सामग्री की ट्रेस करने की क्षमता और वर्ग-सर्वेक्षण के दायरे की पुष्टि करें।

चरण 6:मात्रा, पोत का प्रकार, स्थापना चित्र, मौजूदा कवर तस्वीरें और प्रतिस्थापन कार्य के लिए आयाम, वितरण गंतव्य और आवश्यक वितरण समय प्रदान करें।

संरचना

गोल कवर प्लेट ∙ वेल्डेड माउंटिंग या सीट रिंग ∙ निरंतर सीलिंग गास्केट ∙ M20 स्टड या बोल्ट ∙ नट्स और वाशर ∙ ड्राइंग के अनुसार वैकल्पिक उठाने या हैंडलिंग सुविधा ∙ प्राइमर, गैल्वनाइजिंग,चमकाना, या परियोजना कोटिंग

सीलिंग, फास्टनिंग और इंस्टॉलेशन के फायदे

• परिपत्र बहु-बोल्ट व्यवस्था गैसकेट के चारों ओर क्लैंपिंग बल वितरित करती है और एक या दो स्थानीय सुरक्षा बिंदुओं पर निर्भरता को कम करती है।
• एक फ्लश या कम प्रोफ़ाइल व्यवस्था लोड हैंडलिंग, सफाई, चलने के मार्गों, या उद्घाटन के ऊपर उपकरण के साथ हस्तक्षेप को कम से कम करती है;नट्स और स्टॉप्स की वास्तविक प्रोजेक्शन को ड्राइंग पर चेक किया जाना चाहिए.
• हटाने योग्य ढक्कन टैंक की सफाई, निरीक्षण, मलबे को हटाने या रखरखाव के लिए नाममात्र उद्घाटन के लिए पूर्ण पहुंच प्रदान करता है।
• सीलिंग चेहरे, गास्केट ग्रूव या लैंडिंग क्षेत्र, और माउंटिंग रिंग की समतलता को वेल्डिंग और अंतिम कसने के बाद निरंतर गास्केट संपर्क का समर्थन करने के लिए नियंत्रित किया जाता है।
• वेल्डेड रिंग सीमा दबाव और स्थानीय हैंडलिंग भार को आसपास के डेक, टैंक टॉप, बुलचेड, या हैच कवर संरचना में स्थानांतरित करती है।निकटवर्ती सुदृढीकरण पोत डिजाइनर की जिम्मेदारी बनी हुई है.
• सेवा के दौरान व्यक्तिगत फास्टनरों का निरीक्षण और प्रतिस्थापन किया जा सकता है। क्रॉस-पैटर्न सख्त अनुक्रम अधिक समान गास्केट संपीड़न विकसित करने में मदद करता है और अनुमोदित प्रक्रिया का पालन करना चाहिए।
• सामग्री संयोजनों को समुद्र के पानी, मीठे पानी, तेल, माल अवशेष, या मौसम के संपर्क के लिए चुना जा सकता है, सत्यापित गास्केट संगतता और संक्षारण नियंत्रण आवश्यकताओं के अधीन।

कस्टम विशेषताएं

• मानकः GB 11628-1989 प्रकार C → विशिष्ट प्रतिस्थापन या मरम्मत परियोजनाओं के लिए विरासत आयामी आधार।
• वर्तमान संदर्भः जीबी/टी 43383-2023 / आईएसओ 5894:2018 → नई परियोजना मानक समीक्षा के लिए उपयोग; प्रत्यक्ष आयामी विनिमेयता को नहीं मानता है।
• खोलने का आकारः D450 / D600 मिमी → प्रवेश कर्तव्य और अनुमोदित पात्र व्यवस्था के अनुसार चयन करें।
• माउंटिंग रिंग व्यासः D1 620 / 770 मिमी → आसपास के प्लेट क्षेत्र, वेल्डिंग पहुंच और सख्त क्लीयरेंस की पुष्टि करें।
• कवर प्लेट की मोटाईः 4-14 मिमी आपूर्ति की गई रेंज में → केवल लागू आकार पंक्ति और अनुमोदित ड्राइंग से चुनें।
• फास्टनरोंः M20, 20 या 26 टुकड़े → सामग्री ग्रेड, धागे के रूप, स्टड लंबाई, वॉशर प्रकार, और कसने की आवश्यकता की पुष्टि की जानी है।
• कवर और रिंग सामग्रीः हल्के स्टील या स्टेनलेस स्टील → सटीक ग्रेड और परियोजना की आवश्यकता के अनुसार वेल्डिंग प्रक्रिया।
• गास्केटः बुना-एन, नियोप्रीन, या परियोजना-विशिष्ट सामग्री → चयन तेल, समुद्री पानी, मीठे पानी, कार्गो अवशेष, तापमान और सफाई रसायनों पर निर्भर करता है।
• सतह उपचारः Sa 2 1⁄2 विस्फोट सफाई + एपॉक्सी दुकान प्राइमर, गैल्वनाइजिंग, पॉलिशिंग, या परियोजना प्रणाली → स्थापना वेल्ड और अंतिम पोत कोटिंग के साथ संगतता की पुष्टि की जानी चाहिए।
• कस और प्रमाण पत्र का दायराः अनुमोदित आईटीपी और परियोजना आवश्यकता के अनुसार → अनुरोध पर उपलब्ध और वर्ग अनुमोदन या सर्वेक्षण भागीदारी के अधीन।

यह कैसे काम करता है

Cover is positioned over the welded seat ring → Gasket contacts the continuous sealing face → M20 fasteners are tightened in a cross pattern → Distributed compression closes the water or oil leakage path → Fasteners are removed when cleanout or inspection access is required

आवेदन

Tank-top access | Upper-deck inspection opening | Steel bulkhead manhole | Hatch-cover cleanout opening | Grain or dry-cargo cleaning access | Void-space inspection | Ballast or service tank access subject to approved pressure | General cargo vessels | Bulk carriers | Tankers | Workboats | Repair and replacement projects

प्रमाणपत्र और लाभ

सामग्री प्रमाण पत्र, आयामी निरीक्षण, वेल्डिंग रिकॉर्ड, कोटिंग रिकॉर्ड, सख्तता परीक्षण दस्तावेज और वर्गीकरण निरीक्षण परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है,अनुमोदित चित्र, और अनुमोदित सर्वेक्षण का दायरा।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1:क्या GB 11628-1989 अभी भी नए समुद्री मैनहोल कवर के लिए वर्तमान मानक है?

A1:नहीं. यह एक विरासत मानक है और प्रासंगिक रहता है जब एक मौजूदा पोत, मरम्मत ड्राइंग, या प्रतिस्थापन आदेश विशेष रूप से GB 11628 प्रकार C के लिए कहता है।नई परियोजनाओं को उत्पादन से पहले वर्तमान मानक या स्वीकृत शिपयार्ड ड्राइंग की पुष्टि करनी चाहिए.

प्रश्न 2:क्या 'फ्लश' का अर्थ है कि आसपास की प्लेट के ऊपर कोई बोल्ट या नट्स नहीं निकलते?

A2:स्वचालित रूप से नहीं. प्रकार सी एक कम प्रोफ़ाइल या फ्लश-माउंटेड बोल्ट व्यवस्था है, लेकिन अंतिम प्रक्षेपण सीट रिंग विवरण पर निर्भर करता है, कवर रिसेप्शन, स्टड लंबाई, नट व्यवस्था,और स्थापना ड्राइंगआवश्यक तैयार स्तर की जानकारी पूछताछ में दी जानी चाहिए।

प्रश्न 3:इस कवर का उपयोग किसी भी टैंक या दबाव सीमा पर किया जा सकता है?

A3:यह जहाज के पानी के लिए वाटरटाइट या तेल के लिए बंद मैनहोल अनुप्रयोगों के लिए है, बॉयलर या दबाव पोत के लिए नहीं। टैंक सेवा, तरल सिर, परीक्षण दबाव, सामग्री, गास्केट, प्लेट मोटाई,आसपास की संरचना, और वर्ग स्वीकृति को वास्तविक स्थापना के लिए पुष्टि की जानी चाहिए।
