125–250मिमी झुका हुआ डबल बिट बोलार्ड | CB/T 169-2011 टाइप बी वेल्डेड मूरिंग बोलार्ड फॉर शिप डेक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
| दस्तावेज: | Marine Inclined Bollard GB ...65.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | सीबी/टी 169-2011 | नाममात्र व्यास: | 125/160/200/250 मिमी |
|---|---|---|---|
| सामग्री: | हल्का स्टील; स्टेनलेस स्टील | वज़न: | 32.7 - 162.7 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना |
| प्रमुखता देना: | जीबी 556 श प्रकार समुद्री बोलार्ड,जीबी 556 श प्रकार मूरिंग बोलार्ड,बीवी समुद्री बोलार्ड |
||
उत्पाद विवरण
125×250 मिमी ढलान डबल बिट बोलार्ड. CB / T 169-2011 प्रकार बी वेल्डेड नौका डेक के लिए लंगर बोलार्ड
उत्पाद का अवलोकन
CB/T 169-2011 प्रकार B झुकाव वाला डबल बिट बोलार्ड मध्यम से भारी शुल्क वाले जहाजों के लंगर लगाने के अनुप्रयोगों के लिए डिज़ाइन किया गया है।
ढलान वाली डबल-पोस्ट संरचना घर्षण को बढ़ाती है और जहाज की गति के दौरान रस्सी फिसलने या आकस्मिक रिहाई को रोकती है।
इसका व्यापक रूप से कार्गो जहाजों, बैरगे और बंदरगाह सेवा जहाजों पर उपयोग किया जाता है, जिन्हें स्थिर और उच्च भार के साथ लंगर प्रदर्शन की आवश्यकता होती है।
त्वरित विनिर्देश
- नाममात्र व्यासः 125×250 मिमी → रस्सी संगतता निर्धारित करता है
- प्रकारः प्रकार बी (डबल बेस प्लेट) → लोड वितरण और संरचनात्मक स्थिरता में सुधार
- SWL रेंजः 19.5-59 kN → लोड क्षमता संदर्भ
- संरचनाः झुकाव वाली डबल बिट → एंटी स्लिप रस्सी पकड़
- सामग्री: सी-एमएन स्टील / स्टेनलेस स्टील → शक्ति और संक्षारण प्रतिरोध
- सतहः Sa2.5 + एपॉक्सी कोटिंग → समुद्री संक्षारण संरक्षण
- स्थापनाः वेल्डेड आधार → डेक पर भारी भार हस्तांतरण
- प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
मुख्य तकनीकी मापदंड (CB/T 169-2011 प्रकार B)
| नाममात्र दिवस. | SWL kN | स्टील रस्सी 6x24 | स्टील रस्सी 6x37 ((b) |
प्राकृतिक रस्सी सर्कस अधिकतम |
सिंथेटिक रस्सी डाय. | D | डी1 | H | L1 | L2 | t | आधार L | बी | h | h1 | t1 | k | वजन किलो |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
इंजीनियरिंग डिजाइन तर्क
लोड ट्रांसफर पथः रस्सी → बोलार्ड पोस्ट → बेस प्लेट → डेक संरचना।
झुकाव वाले खंभे घर्षण को बढ़ाते हैं और गतिशील पोत आंदोलन के तहत रस्सी फिसलने को कम करते हैं।
डबल बेस प्लेट भार वितरण और संरचनात्मक स्थिरता में सुधार करती है।
क्यों झुका हुआ बोलार्ड डिजाइन?
रस्सी के फिसलने से रोकता है → बढ़ी हुई लंगर सुरक्षा
पकड़ बल में सुधार → पोत की गति के तहत बेहतर स्थिरता
आकस्मिक रिलीज़ → सुरक्षित संचालन को कम करता है
गतिशील परिस्थितियों के लिए उपयुक्त → कार्गो जहाज और बैरगे
संरचना
ढलान वाली डबल पोस्ट्स ∙ डबल बेस प्लेट ∙ सुदृढीकरण प्लेट ∙ वेल्डेड संरचना
कस्टम विशेषताएं
- झुकाव वाले खंभे → स्लिप विरोधी प्रदर्शन
- डबल बेस प्लेट → उच्च संरचनात्मक स्थिरता
- वेल्डेड निर्माण → विश्वसनीय भार हस्तांतरण
- चिकनी सतह → रस्सी की रक्षा करता है
- वैकल्पिक स्टेनलेस स्टील → जंग प्रतिरोध
चयन मार्गदर्शिका
चरण 1 ️ व्यास चुनें → रस्सी के आकार के आधार पर
चरण 2 रस्सी के प्रकार की पुष्टि करें → तार / फाइबर
चरण 3 ️ लोड की पुष्टि करें → SWL के आधार पर
चरण 4 ️ प्रकार चुनें → भारी कार्य अनुप्रयोग के लिए प्रकार बी
चरण 5 प्रमाणन की आवश्यकता की पुष्टि करें
सही मॉडल के बारे में निश्चित नहीं हैं? हमसे संपर्क करें ️ हम आपके रस्सी और काम की स्थिति के आधार पर सही समाधान की सिफारिश करेंगे।
पूछताछ मार्गदर्शिका
कृपया रस्सी का व्यास, रस्सी का प्रकार, पोत का प्रकार, स्थापना की स्थिति और प्रमाणन की आवश्यकता बताएं।
यह कैसे काम करता है
रस्सी झुकाव वाले खंभे के चारों ओर लपेटती है → घर्षण बढ़ता है → आधार पर भार स्थानांतरित होता है → फिसलने के बिना सुरक्षित लंगर सुनिश्चित करता है।
आवेदन
कार्गो जहाजों. बारगेज. बंदरगाह सेवा जहाजों.
प्रमाणपत्र और लाभ
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र
चित्र और तस्वीरें

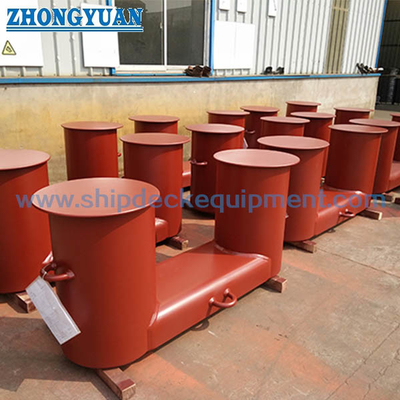

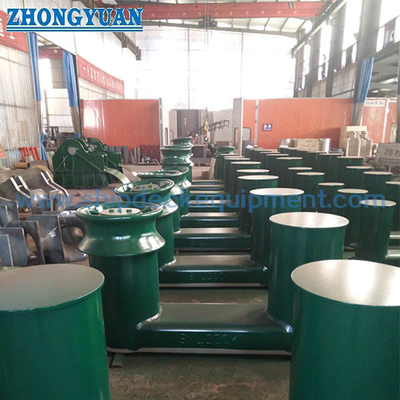

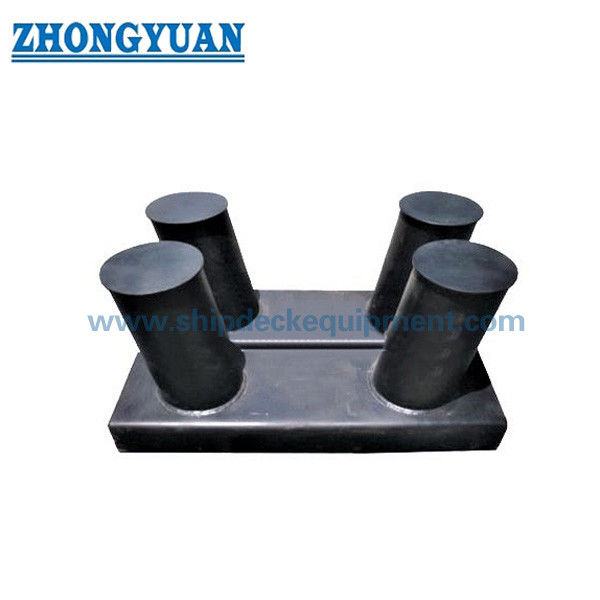

सामान्य व्यवस्था चित्र और उत्पाद तस्वीरें
आदेश
निर्दिष्ट करें: प्रकार (प्रकार बी) आकार सामग्री कोटिंग प्रमाणन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: बी प्रकार का बोलार्ड क्या है?
उत्तरः प्रकार बी CB/T 169 के भीतर उच्च क्षमता विन्यास है, जिसमें बेहतर भार वितरण और संरचनात्मक स्थिरता के लिए एक दोहरी आधार प्लेट संरचना है।
प्रश्न 2: झुकाव डिजाइन क्यों?
उत्तरः जहाज के आंदोलन के दौरान रस्सी के फिसलने से रोकता है।
Q3: आकार कैसे चुनें?
उत्तर: रस्सी के व्यास और आवश्यक SWL के आधार पर।
