सॉकेट वेल्डिंग उच्च दबाव स्क्वायर हाइड्रोलिक निकला हुआ किनारा समुद्री पाइप फिटिंग
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan |
| प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | As per quotation |
| पैकेजिंग विवरण: | फूस या अनुकूलित |
| प्रसव के समय: | प्रस्ताव के अनुसार |
| भुगतान शर्तें: | टीटी, एल/सी, आदि |
| आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
|
विस्तार जानकारी |
|||
| सामग्री: | फोर्जिंग एलॉय स्टील, फोर्जिंग सी-एमएन स्टील, फोर्जिंग स्टेनलेस स्टील 304L, 316L | मानक: | जेआईएस एफ 7806-1996 |
|---|---|---|---|
| टाइप: | सॉकेट वेल्डिंग प्रकार | नाममात्र व्यास डीएन: | 15-80 मिमी |
| तरल और माध्यम का प्रकार: | भाप, ताजा पानी, गिट्टी समुद्री जल, ईंधन तेल, डीजल तेल, स्नेहक तेल, एयर लाइन, निकास गैस, वायु, आदि। | अधिकतम कार्य दबाव: | 28एमपीए और 35एमपीए |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना, टाइप स्वीकृति आदि। | ||
| प्रमुखता देना: | स्क्वायर समुद्री निकला हुआ किनारा,सॉकेट वेल्डिंग हाइड्रोलिक निकला हुआ किनारा,समुद्री उच्च दबाव निकला हुआ किनारा; |
||
उत्पाद विवरण

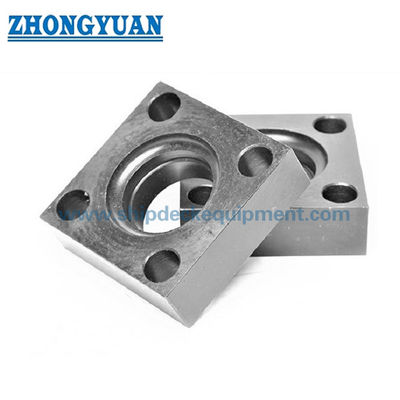

सॉकेट वेल्डिंग उच्च दबाव स्क्वायर हाइड्रोलिक निकला हुआ किनारा
विवरण
उच्च दबाव वर्ग प्रकार हाइड्रोलिक निकला हुआ किनारा मुख्य रूप से उच्च दबाव तरल प्रणाली पर उपयोग किया जाता है।आम तौर पर इसका उपयोग जहाज हाइड्रोलिक तेल प्रणाली पर किया जाता है।हम सभी प्रकार के समुद्री फ्लैंग्स की आपूर्ति करते हैं, जैसे उच्च गर्दन प्रकार निकला हुआ किनारा, फ्लश निकला हुआ किनारा, सॉकेट प्रकार निकला हुआ किनारा, पेंच प्रकार निकला हुआ किनारा आदि।
मुख्य तकनीकी विनिर्देश:
- सामग्री: फोर्जिंग मिश्र धातु इस्पात, फोर्जिंग सी-एमएन स्टील, फोर्जिंग स्टेनलेस स्टील 304 एल, 316 एल
- मानक: जेआईएस एफ 7806-1996
- प्रकार: सॉकेट वेल्डिंग प्रकार
- नाममात्र व्यास डीएन: 15-80 मिमी
- तरल और माध्यम का प्रकार: भाप, ताजा पानी, गिट्टी समुद्री जल, ईंधन तेल, डीजल तेल, स्नेहक तेल, एयर लाइन, निकास गैस, वायु, आदि।
- अधिकतम कार्य दबाव: 28 एमपीए और 35 एमपीए
- वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना, प्रकार अनुमोदन आदि।
मुख्य तकनीकी पैरामीटर:
|
नाममात्र व्यास |
ए |
ए' (अधिकतम) |
बी | सी | डी | d1 | d2 | इ | डी3 | d4 | एफ | आर | पेंच | वज़न (किलोग्राम) |
| 15 | 66 | 70 | 43 | 22 | 12.3 | 24 | 22.2 | 12 | 3 4 | 1 1 | 4 | 5 | एम10 | 0.63 |
| 20 | 72 | 76 | 48 | 25 | 16.2 | 30 | 27.7 | 12 | 40 | 1 1 | 4.5 | 5 | एम12 | 0.85 |
| 25 | 85 | 91 | 58 | 35 | 21.2 | 35 | 34.5 | 14 | 48 | 13.5 | 5 | 5 | एम16 | 1.64 |
| 32 | 98 | 104 | 68 | 35 | 29.9 | 45 | 43.2 | 18 | 60 | 17.एस | 6.5 | 5 | एम16 | 2.03 |
| 40 | 105 | 112 | 74 | 40 | 34.4 | 50 | 49.1 | 20 | 66 | 17.एस | 7.5 | 5 | एम16 | 2.66 |
| 50 | 130 | 139 | 90 | 50 | 43.1 | 60 | 61.1 | 20 | 79 | 22 | 8 | 5 | एम20 | 5.14 |
| 65 | 150 | 161 | 108 | 60 | 57.3 | 75 | 77.1 | 25 | 100 | 24 | 10 | 6 | एम22 | 7.95 |
| 80 | 170 | 181 | 120 | 65 | 66.9 | 85 | 90 | 25 | 114 | 26 | 12 | 6 | एम24 | 1 1 |
हाई प्रेशर स्क्वायर टाइप हाइड्रोलिक निकला हुआ किनारा 350K
|
नाममात्र व्यास |
ए | ए' (अधिकतम) |
बी | सी | डी | d1 | d2 | इ | डी3 | d4 | एफ | आर | पेंच | वज़न (किलोग्राम) |
| 15 | 68 | 73 | 45 | 28 | 12.3 | 24 | 22.2 | 12 | 37.5 | 1 1 | 4 | 5 | एम10 | 0.88 |
| 20 | 82 | 87 | 55 | 30 | 16.2 | 30 | 27.7 | 12 | 43.5 | 13.5 | 5 | 5 | एम12 | 1.34 |
| 25 | 95 | 101 | 65 | 35 | 21.2 | 35 | 34.5 | 14 | 53 | 17.5 | 5.5 | 6 | एम16 | 2.02 |
| 32 | 100 | 106 | 70 | 35 | 23.3 | 40 | 43.2 | 18 | 63 | 17.5 | 7 | 6 | एम16 | 2.16 |
| 40 | 105 | 112 | 75 | 42 | 28.2 | 45 | 49.1 | 20 | 70 | 17.5 | 8 | 6 | एम16 | 2.84 |
| 50 | 132 | 140 | 92 | 50 | 38.3 | 55 | 61.1 | 25 | 84 | 22 | 9 | 6 | एम20 | 5.30 |
| 65 | 160 | 170 | 112 | 60 | 48.3 | 65 | 77.1 | 30 | 105 | 26 | 12 | 7 | एम24 | 9.92 |
| 80 | 190 | 202 | 130 | 68 | 58.7 | 75 | 90 | 30 | 120 | 33 | 13.5 | 7 | एम 30 | 14.8 |
उच्च दबाव स्क्वायर प्रकार हाइड्रोलिक निकला हुआ किनारा 280K
हाई प्रेशर स्क्वायर टाइप हाइड्रोलिक निकला हुआ किनारा 280K समुद्री पाइप फिटिंग का चित्रण
हाई प्रेशर स्क्वायर टाइप हाइड्रोलिक निकला हुआ किनारा 350K समुद्री पाइप फिटिंग का चित्रण
