JIS F 3020-1985 टाइप ए राउंड टाइप सक्शन बेल माउथ मरीन पाइप फिटिंग
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Zhongyuan |
प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | As per quotation |
पैकेजिंग विवरण: | फूस या अनुकूलित |
प्रसव के समय: | प्रस्ताव के अनुसार |
भुगतान शर्तें: | टीटी, एल/सी, आदि |
आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
विस्तार जानकारी |
|||
मानक: | जेआईएस एफ 3020-1985 | टाइप: | अ लिखो |
---|---|---|---|
साधारण साइज़: | डीएन 50-150 मिमी | वज़न: | 1.3-16.4 किग्रा |
सामग्री: | हल्के स्टील, स्टेनलेस स्टील | सतह का उपचार: | सैंडब्लास्टिंग से S2.5 + एपॉक्सी शॉप प्राइमर की एक परत |
वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि | ||
हाई लाइट: | JIS F 3020-1985 समुद्री सक्शन बेलमाउथ,JIS F 3020 सक्शन बेलमाउथ,JIS F 3020-1985 समुद्री पाइप फिटिंग |
उत्पाद विवरण
JIS F 3020-1985 टाइप ए राउंड टाइप सक्शन बेल माउथ
डीलेख:
सक्शन बेलमाउथ आमतौर पर सभी प्रकार के जहाजों के तेल टैंक, पानी की टंकी और सीवेज कुएं में उपयोग किया जाता है, जो पानी या तेल माध्यम के लिए उपयुक्त है।
मुख्य तकनीकी एसशुद्धता:
1. मानक: जेआईएस एफ 3020-1985
2. टाइप करें: टाइप ए
3. नाममात्र का आकार: डीएन 50-150 मिमी
4. वजन: 1.3-16.4 किग्रा
5. सामग्री: हल्के स्टील, स्टेनलेस स्टील;
6. भूतल उपचार: एस 2.5 के लिए सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत;
7. वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि।
मुख्य तकनीकी पैरामीटर:
नाम मात्र का आकार | संरचना आयाम | संदर्भ | ||||||
डी1 | डी2 | एच 1 | सी | टी | वजन (किग्रा | |||
50 | 60.5 | 63 | 110 | 28 | 13 | 4.5 | 2.28 | 1.3 |
65 | 76.3 | 79 | 160 | 48 | 15 | 4.5 | 2.27 | 2.0 |
80 | 89.1 | 92 | 220 | 76 | 15 | 6 | 2.06 | 3.9 |
90 | 101.6 | 103 | 255 | 91 | 17 | 6 | 2.1 | 5.0 |
100 | 114.3 | 117 | 275 | 94 | 20 | 6 | 2.2 | 5.5 |
125 | 139.8 | 142 | 400 | 154 | 20 | 6 | 2.04 | 10.4 |
150 | 165.2 | 168 | 450 | 158 | 25 | 8 | 2.0 | 16.4 |

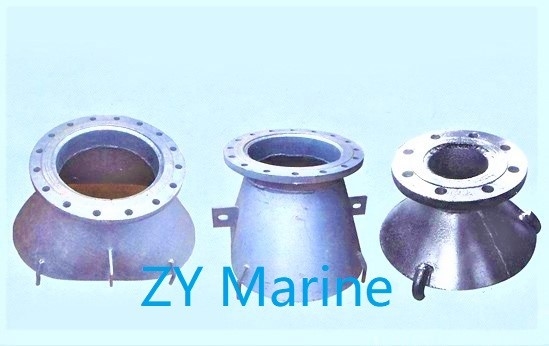

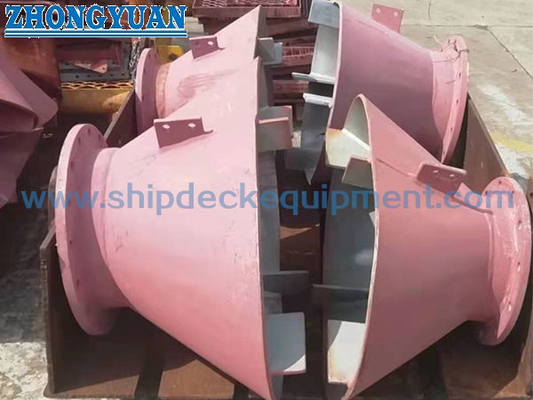

चित्रकलाजेआईएस एफ 3020-1985 टाइप ए राउंड टाइप सक्शन बेल माउथ
