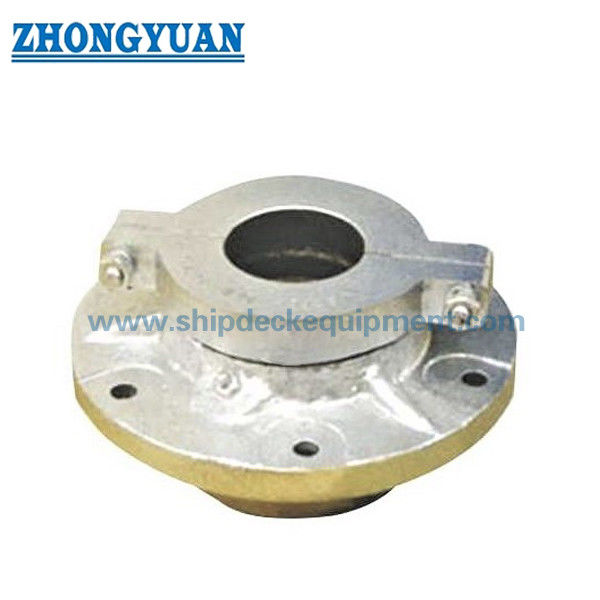

सीबी 3145 जल लुब्रिकेट ऊपरी पतवार असर समुद्री हाइड्रोलिक स्टीयरिंग
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| सामग्री: | कास्टिंग सी-एमएन स्टील, माइल्ड स्टील, फोर्जिंग सी-एमएन स्टील | मानक: | सीबी*3145 |
|---|---|---|---|
| निरीक्षण: | एनडीई (योग्य ऑपरेटरों द्वारा अल्ट्रासोनिक परीक्षण और चुंबकीय परीक्षा), आयाम जांच | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना |
| प्रमुखता देना: | सीबी ३१४५ ऊपरी पतवार असर,सीबी ३१४५ ऊपरी पतवार बीयरिंग,OEM सीबी ३१४५ समुद्री हाइड्रोलिक स्टीयरिंग |
||
उत्पाद विवरण
सीबी 3145पानी चिकनाईऊपरी पतवार असर
विवरण
सीबी 3145 पानी लुब्रिकेट ऊपरी पतवार असर पतवार का समर्थन करने के लिए पतवार के लिए तय किया गया एक उपकरण है। ऊपरी पतवार असर जहाज के पतवार उपकरण में पतवार के स्टॉक का समर्थन करने के लिए उपयोग किया जाने वाला असर है, जो यह सुनिश्चित कर सकता है कि पतवार का स्टॉक गिर न जाए। पानी, पतवार के स्टॉक को मोड़ने और स्नेहन की भूमिका निभाने में भी मदद करता है।पतवार के वजन और रेडियल और अक्षीय बलों के अधीन होने के लिए पतवार के सिर पर स्थित ऊपरी पतवार असर।
मुख्य तकनीकी विशिष्टता
- सामग्री;कास्टिंग सी-एमएन स्टील, माइल्ड स्टील, कॉपर, ब्रॉन्ज
- मानक: सीबी * 3145
- निरीक्षण: एनडीई (योग्य ऑपरेटरों द्वारा अल्ट्रासोनिक परीक्षण और चुंबकीय परीक्षा), आयाम जांच
- वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना, आदि।
मुख्य तकनीकी पैरामीटर:
| पतवार स्टॉक दीया। | d1 | d2 | डी1 | डी2 | डी | एच 1 | एच | t1 | टी | असर GB301-64 | फिक्सिंग बोल्ट एनएक्स डी0 |
वज़न (किलोग्राम) |
|
| 40 | 34 | 52 | 80 | 120 | 146 | 34 | 80 | 12 | 14 | 8208 | 6 | एम10 | 2.6 |
| 50 | 44 | 62 | 92 | 134 | 160 | 43 | 92 | 14 | 14 | 8210 | 6 | एम10 | 4.8 |
| 60 | 52 | 72 | 110 | 158 | 188 | 45 | 106 | एल4 | 16 | 8212 | 6 | एमएल2 | 6.1 |
| 70 | 62 | 86 | 122 | 170 | 206 | 51 | 114 | 16 | 16 | 8214 | 6 | एम12 | 9.1 |
| 80 | 70 | 96 | 135 | 199 | 235 | 65 | 124 | 18 | 16 | 8216 | 6 | एम12 | 13.2 |
| 90 | 80 | 106 | 154 | 220 | 260 | 68 | 145 | 18 | 20 | 8218 | 6 | एम16 | 21 |
| 100 | 88 | 120 | 174 | 250 | 298 | 70 | 158 | 20 | 20 | 8220 | 6 | एमएल6 | 26.4 |
| 110 | 98 | 130 | 188 | 272 | 320 | 80 | 168 | 20 | 20 | 8222 | 6 | एम16 | 32.3 |
| 120 | 106 | 140 | 202 | 294 | 342 | 90 | 183 | 22 | 24 | 8224 | 6 | एमएल6 | 40.4 |
| 140 | 126 | 160 | 230 | 322 | 382 | 110 | 210 | 24 | 24 | 8228 | 6 | एम20 | 55.8 |
| 160 | 144 | 184 | 258 | 354 | 424 | 120 | 239 | 26 | 28 | 8232 | 6 | एम20 | 66.2 |
| 180 | 164 | 204 | 286 | 386 | 456 | 130 | 264 | 28 | 28 | 8236 | 6 | एम20 | 98 |
| 200 | 180 | 228 | 318 | 422 | 490 | 140 | 294 | 30 | 32 | 8240 | 6 | एम24 | 125.4 |
| 220 | 200 | 248 | 338 | 446 | 516 | 155 | 315 | 30 | 32 | 8244 | 6 | एम24 | 154 |
सीबी 3145 . का आरेखणपानी चिकनाईऊपरी पतवार असर समुद्री हाइड्रोलिक स्टीयरिंग
