सीबी 3146 वाटर लुब्रिकेट लोअर रडर बेयरिंग मरीन हाइड्रोलिक स्टीयरिंग
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Zhongyuan |
प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | As per quotation |
पैकेजिंग विवरण: | फूस या अनुकूलित |
प्रसव के समय: | प्रस्ताव के अनुसार |
भुगतान शर्तें: | टीटी, एल/सी, आदि |
आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
विस्तार जानकारी |
|||
सामग्री: | कास्टिंग सी-एमएन स्टील, माइल्ड स्टील, फोर्जिंग सी-एमएन स्टील | मानक: | सीबी*3146 |
---|---|---|---|
टाइप: | कोई भी जलरोधक, बी जलरोधक | लागू पतवार स्टॉक व्यास: | 60-200 मिमी (एक प्रकार), ø 60-320 मिमी (बी प्रकार) |
निरीक्षण: | एनडीई (योग्य ऑपरेटरों द्वारा अल्ट्रासोनिक परीक्षण और चुंबकीय परीक्षा), आयाम जांच | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना |
हाई लाइट: | सीबी 3146 लोअर रडर बेयरिंग,सीसीएस सीबी 3146 लोअर रडर बेयरिंग,सीबी 3146 सीसीएस लोअर रडर कैरियर |
उत्पाद विवरण

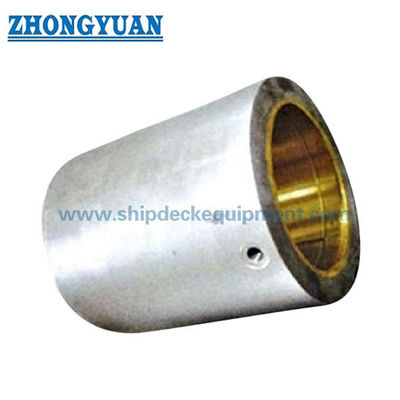

सीबी 3146पानी लुब्रिकेट एलओवर रूडर बेयरिंग
विवरण
CB3146 वाटर लुब्रिकेटेड लोअर रडर बेयरिंग पतवार को सहारा देने के लिए पतवार के लिए तय किया गया एक उपकरण है। निचला पतवार असर, जो उस बिंदु पर सेट होता है जहां पतवार का स्टॉक पतवार की बाहरी प्लेट में प्रवेश करता है, आमतौर पर केवल रेडियल बल होता है।
मुख्य तकनीकी विशिष्टता
- सामग्री;कास्टिंग सी-एमएन स्टील, कास्टिंग आयरन, माइल्ड स्टील, कॉपर, ब्रॉन्ज
- मानक: सीबी * 3146
- टाइप करें: ए नो वाटरटाइट, बी वॉटरटाइट
- लागू पतवार स्टॉक व्यास: 60-200 मिमी (एक प्रकार), ø 60-320 मिमी (बी प्रकार)
- निरीक्षण: एनडीई (योग्य ऑपरेटरों द्वारा अल्ट्रासोनिक परीक्षण और चुंबकीय परीक्षा), आयाम जांच
- वर्गीकरण प्रमाण पत्र: सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना, आदि।
मुख्य तकनीकी पैरामीटर:
अ लिखो
पतवार स्टॉक दीया। | d1 | d2 | डी | एच | t1 | टी | फिक्सिंग बोल्ट एनएक्स डी0 |
वज़न (किलोग्राम) |
|
60 | 76 | 122 | 102 | 112 | 6 | 5 | 6 | एम6 | 8 |
70 | 86 | 132 | 112 | 127 | 6 | 5 | 6 | एम6 | 10.1 |
80 | 96 | 142 | 122 | एल42 | 6 | 5 | 6 | एम6 | 14.3 |
90 | 106 | 160 | 138 | 157 | 6 | 5 | 6 | एम6 | 17.4 |
100 | 120 | 180 | 156 | 170 | 6 | 5 | 6 | एम6 | 22.8 |
110 | 130 | 190 | 164 | 185 | 8 | 6 | 6 | एम8 | 28.5 |
120 | 140 | 200 | 174 | 200 | 8 | 6 | 6 | एम8 | 34.9 |
130 | 154 | 224 | 198 | 213 | 8 | 6 | 6 | एम8 | 41.7 |
140 | 164 | 234 | 204 | 228 | 8 | 6 | 6 | एम8 | 48.4 |
150 | 174 | 244 | 214 | 243 | 8 | 8 | 6 | एम10 | 55.8 |
160 | 184 | 254 | 224 | 258 | 10 | 8 | 6 | एम10 | 63.3 |
180 | 204 | 274 | 244 | 288 | 10 | 8 | 6 | एम10 | 78 |
200 | 228 | 308 | 268 | 316 | 10 | 8 | 6 | एम10 | 95.4 |
लोअर रडर बेयरिंग टाइप A . का आरेखण
टाइप बी
पतवार स्टॉक दीया। | d1 | d2 | डी | एच | एच | t1 | t2 | फिक्सिंग बोल्ट एनएक्स डी0 |
वज़न (किलोग्राम) |
|
60 | 76 | 122 | आईजे2 | 120 | 24 | 8 | द्वितीय | 6 | एम8 | 8.8 |
70 | 86 | 132 | 112 | 135 | 24 | 8 | 1 1 | 6 | एम8 | 10.5 |
80 | 96 | 142 | 122 | 150 | 24 | 8 | 1 1 | 6 | एम8 | 14.8 |
90 | 106 | 160 | 138 | 165 | 24 | 8 | 1 1 | 6 | एम8 | 19.5 |
100 | 120 | 180 | 156 | 180 | 32 | 10 | 13 | 6 | एम8 | 24.9 |
110 | 130 | 190 | 164 | 195 | 32 | 10 | 13 | 6 | एम8 | 28.9 |
120 | 140 | 200 | 174 | 210 | 32 | 10 | 13 | 6 | एम8 | 35.4 |
130 | 154 | 224 | 198 | 225 | 32 | 10 | एल3 | 6 | एम8 | 42.1 |
140 | 164 | 234 | 204 | 240 | 32 | 12 | 16 | 6 | एम8 | 49.4 |
150 | 174 | 244 | 214 | 255 | 12 | J2 | 16 | 6 | एम10 | 57.3 |
160 | 184 | 254 | 224 | 270 | 32 | 12 | 16 | 6 | एम10 | 65.8 |
180 | 204 | 274 | 244 | 300 | 36 | 12 | 16 | 6 | एम10 | 87.2 |
200 | 228 | 308 | 268 | 330 | 36 | 12 | 16 | 6 | एम10 | 112.6 |
220 | 248 | 328 | 292 | 360 | 36 | 14 | 20 | 6 | एम12 | 137.2 |
240 | 268 | 348 | 312 | 390 | 36 | 14 | 20 | 6 | एम12 | 165.5 |
260 | 288 | 368 | 332 | 420 | 40 | 14 | 20 | 6 | एम12 | 187.7 |
280 | 312 | 402 | 362 | 450 | 40 | 14 | 20 | 6 | एम12 | 233.7 |
300 | 332 | 422 | 378 | 480 | 40 | 14 | 20 | 6 | एम12 | 264 |
320 | 352 | 442 | 401 | 510 | 40 | 14 | 20 | 6 | एम12 | 300.5 |
लोअर रडर बेयरिंग टाइप बी का आरेखण
