शिप वॉटरटाइट डोर हाइड्रोलिक सिलेंडर
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Zhongyuan |
प्रमाणन: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
मॉडल संख्या: | मानक और अनुकूलित |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | As per quotation |
पैकेजिंग विवरण: | फूस या अनुकूलित |
प्रसव के समय: | प्रस्ताव के अनुसार |
भुगतान शर्तें: | टीटी, एल/सी, आदि |
आपूर्ति की क्षमता: | ग्राहकों की जरूरतों को पूरा करें |
विस्तार जानकारी |
|||
हाई लाइट: | पुल रॉड हाइड्रोलिक सिलेंडर,14 एमपीए रॉड हाइड्रोलिक सिलेंडर,पुश पुल हाइड्रोलिक सिलेंडर; |
---|
उत्पाद विवरण

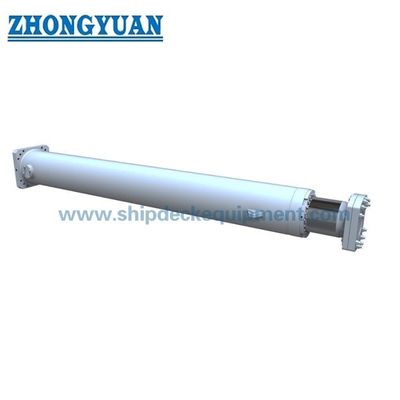

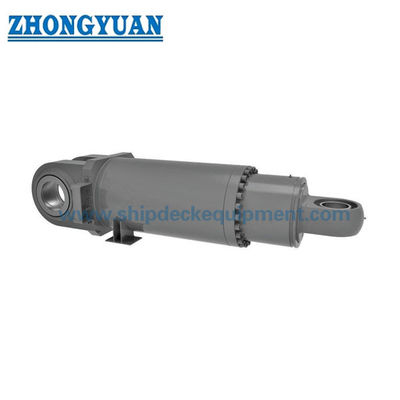

शिप वॉटरटाइट डोर हाइड्रोलिक सिलेंडर
विवरण
शिप वॉटरटाइट दरवाजा हाइड्रोलिक सिलेंडर सीमलेस ट्यूब का उपयोग करता है, काम के दबाव के अनुसार विभिन्न ट्यूब मोटाई का चयन करता है, सिलेंडर में बोर आकार, हल्के वजन, सरल संरचना, विभिन्न कनेक्शन विधि, निरंतर कम गति और स्थिर कुशनिंग फ़ंक्शन, सामान्य काम की उच्च परिशुद्धता की सुविधा होती है। दबाव 7 ~ 14 एमपीए, व्यापक रूप से मशीन, हल्के उद्योग कपड़ा, प्लास्टिक इंजेक्शन कृषि मशीन के लिए उपयोग किया जाता है।
हाइड्रोलिक सिलेंडर के मुख्य भाग
- सिलेंडर बैरल
सिलेंडर बॉडी का मुख्य कार्य सिलेंडर के दबाव को रोकना है।सिलेंडर बैरल ज्यादातर एक सीमलेस ट्यूब से बनाया जाता है।सिलेंडर बैरल जमीन पर है और 4 से 16 माइक्रोइंच की विशिष्ट सतह खत्म के साथ आंतरिक रूप से सम्मानित है।पिस्टन सिलेंडर में घूमता है।
- सिलेंडर हैड
सिर का मुख्य कार्य दबाव कक्ष को दूसरे छोर से घेरना है।सिर में एक एकीकृत रॉड सीलिंग व्यवस्था या सील ग्रंथि को स्वीकार करने का विकल्प होता है।सिर को थ्रेडिंग, बोल्ट या टाई रॉड के माध्यम से शरीर से जोड़ा जाता है।सिर और बैरल के बीच में एक स्थिर सील का उपयोग किया जाता है।
- सिलेंडर आधार या टोपी
टोपी का मुख्य कार्य एक छोर पर दबाव कक्ष को घेरना है।टोपी को वेल्डिंग, थ्रेडिंग, बोल्ट या टाई रॉड के माध्यम से शरीर से जोड़ा जाता है।कैप्स सिलेंडर माउंटिंग घटकों के रूप में भी काम करते हैं।कैप का आकार झुकने वाले तनाव के आधार पर निर्धारित किया जाता है।टोपी और बैरल (वेल्डेड निर्माण को छोड़कर) के बीच एक स्थिर सील का उपयोग किया जाता है।
- पिस्टन
पिस्टन का मुख्य कार्य बैरल के अंदर दबाव क्षेत्रों को अलग करना है।इलास्टोमेरिक या धातु सील और असर वाले तत्वों को फिट करने के लिए पिस्टन को खांचे के साथ मशीनीकृत किया जाता है।ये मुहरें एकल अभिनय या दोहरा अभिनय हो सकती हैं।पिस्टन के दोनों किनारों के बीच के दबाव में अंतर के कारण सिलेंडर का विस्तार और पीछे हटना होता है।रैखिक गति को स्थानांतरित करने के लिए पिस्टन को थ्रेड्स, बोल्ट या नट्स के माध्यम से पिस्टन रॉड से जोड़ा जाता है।
हाइड्रोलिक सिलेंडर पैरामीटर्स:
सुराख | रॉड/डी | के.के. | ए | बी बी | डीडी | इ | ईई | एफपी | एचएल | पीजे | पी एल | टीजी | वू | जेडजे | |
1 | 2 | ||||||||||||||
40 | 22 | एम 20 * 1.5 | 30 | 1 1 | M10x1.25 | 65 | जी3/8 | M14X1.5 | 38 | 141 | 90 | 13 | 46 | 30 | 171 |
50 | 28 | एम 24 * 1.5 | 35 | 1 1 | M10x1.25 | 76 | जी 1/2 | एम18x1.5 | 42 | 155 | 98 | 15 | 54 | 30 | 185 |
63 | 35 | M30x1.5 | 45 | 13 | M20x1.25 | 90 | जी 1/2 | एम18x1.5 | 45 | 163 | 102 | 15 | 65 | 35 | 198 |
80 | 45 | एम39x1.5 | 60 | 16 | एम16x1.5 | 110 | जी 3/4 | M22x1.5 | 56 | 184 | 110 | 18 | 81 | 35 | 219 |
100 | 55 | एम48x1.5 | 75 | 18 | एम18x1.5 | 135 | जी 3/4 | M27x2 | 58 | 192 | 116 | 18 | 102 | 40 | 232 |
125 | 70 | एम 64x2 | 95 | 21 | M22x1.5 | 165 | G1 | M27x2 | 67 | 220 | 130 | 23 | 122 | 45 | 265 |
140 | 80 | M72x2 | 110 | 22 | एम24x1.5 | 185 | G1 | M27x2 | 69 | 230 | 138 | 23 | 138 | 50 | 280 |
150 | 85 | M76x2 | 115 | 25 | M27x2 | 196 | G1 | M33x2 | 71 | 240 | 146 | 23 | 150 | 50 | 290 |
160 | 90 | M80x2 | 120 | 25 | M27x2 | 210 | G1 | M33x2 | 74 | 253 | 156 | 23 | 160 | 55 | 308 |
180 | 100 | M95x2 | 140 | 27 | M30x2 | 235 | जी1.1/4 | M42x2 | 75 | 275 | 172 | 28 | 182 | 55 | 330 |
200 | 112 | M100x2 | 150 | 29 | M33x2 | 262 | जी1.1/2 | M42x2 | 85 | 301 | 184 | 32 | 200 | 55 | 356 |
220 | 125 | M120x2 | 180 | 34 | M39x2 | 292 | जी1.1/2 | M42x2 | 89 | 305 | 184 | 32 | 225 | 60 | 365 |
250 | 140 | M130x2 | 195 | 37 | M42x2 | 325 | G2 | M42x2 | 106 | 346 | 200 | 40 | 250 | 65 | 411 |
शिप वॉटरटाइट डोर हाइड्रोलिक सिलेंडर का आरेखण
