फ्रेम डॉक और मरीन टर्मिनलों के लिए जीडी / विंग टाइप रबर फेंडर

फ्रेम डॉक्स और मरीन टर्मिनलों के लिए जीडी / विंग टाइप रबर फेंडर

उत्पाद अवलोकन

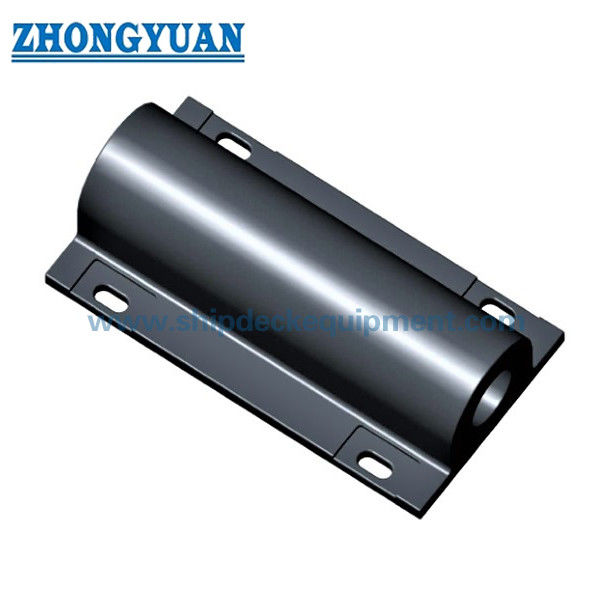

फ्रेम डॉक्स और मरीन टर्मिनलों के लिए जीडी / विंग टाइप रबर फेंडर एक निश्चित ठोस-रबर प्रोफाइल फेंडर है जो दो नाममात्र अनुभाग ऊंचाइयों, 280 और 300 मिमी में आपूर्ति की जाती है, जिसकी कैटलॉग लंबाई 1,000 से 2,500 मिमी तक होती है। यह प्रोफाइल फ्रेम-डॉक और बर्थ-साइड अनुप्रयोगों के लिए अभिप्रेत है जहां अपेक्षाकृत व्यापक माउंटिंग फुटप्रिंट और दोहराने योग्य प्रत्यक्ष-फिक्सिंग व्यवस्था की आवश्यकता होती है।

आपूर्ति की गई प्रदर्शन तालिका 50% डिजाइन संपीड़न पर प्रतिक्रिया बल और ऊर्जा अवशोषण प्रदान करती है। प्रत्येक अनुभाग ऊंचाई के लिए, प्रतिक्रिया बल और ऊर्जा कैटलॉग लंबाई के साथ आनुपातिक रूप से बढ़ती है, जिससे उपलब्ध बर्थ स्थान को आवश्यक फेंडर क्षमता से मिलान करने के लिए एक सरल आधार मिलता है।

त्वरित विनिर्देश

• उत्पाद प्रकार: जीडी / विंग-प्रोफाइल ठोस रबर फेंडर
• नाममात्र अनुभाग ऊंचाइयां: 280 मिमी | 300 मिमी
• कैटलॉग इकाई लंबाई: 1,000 | 1,500 | 2,000 | 2,500 मिमी
• प्रकाशित प्रदर्शन बिंदु: 50% डिजाइन संपीड़न
• प्रतिक्रिया सीमा: आपूर्ति की गई श्रृंखला में 371–1,102.5 kN
• ऊर्जा अवशोषण सीमा: आपूर्ति की गई श्रृंखला में 14–44 kJ
• कैटलॉग प्रदर्शन सहनशीलता: ±10%

संरचना और विन्यास

विंग-प्रोफाइल रबर बॉडी | चौड़ा पिछला चेहरा | लंबाई के साथ कई फिक्सिंग स्थितियां | फ्रेम-डॉक / बर्थ सपोर्ट स्ट्रक्चर पर प्रत्यक्ष माउंटिंग | H280 और H300 अनुभाग परिवारों में आपूर्ति की गई।

मुख्य तकनीकी पैरामीटर

आपूर्ति की गई श्रृंखला – मुख्य आयाम

50% संपीड़न पर प्रकाशित प्रदर्शन

चयन और पूछताछ गाइड

चरण 1 – आवश्यक अनुभाग परिवार की पुष्टि करें: मौजूदा ड्राइंग, उपलब्ध गहराई और प्रदर्शन लक्ष्य के अनुसार GD280 या GD300।

चरण 2 – प्रकाशित 50% प्रतिक्रिया/ऊर्जा मानों का उपयोग करके 1,000 से 2,500 मिमी तक इकाई लंबाई का चयन करें।

चरण 3 – सटीक आयामी भिन्नता की पुष्टि करें जहां स्रोत तालिका में शुरुआती GD280 आकारों के लिए कोष्ठक में वैकल्पिक मान दिखाए गए हैं।

चरण 4 – हार्डवेयर चयन के लिए फ्रेम-डॉक / बर्थ सपोर्ट ड्राइंग, फिक्सिंग-होल व्यवस्था, बैकिंग स्ट्रक्चर और संक्षारण वातावरण प्रदान करें।

चरण 5 – मात्रा, निरीक्षण / परीक्षण आवश्यकता, प्रलेखन और वितरण गंतव्य की पुष्टि करें।

मुख्य इंजीनियरिंग लाभ

• दो मानकीकृत अनुभाग ऊंचाइयों के साथ चार कैटलॉग लंबाई एक कॉम्पैक्ट चयन मैट्रिक्स प्रदान करती हैं।
• प्रकाशित 50% प्रतिक्रिया और ऊर्जा मान प्रत्येक अनुभाग परिवार के भीतर फेंडर लंबाई के साथ लगातार स्केल करते हैं।
• चौड़ा विंग प्रोफाइल फ्रेम-डॉक और बर्थ-साइड व्यवस्था के लिए एक स्थिर प्रत्यक्ष-माउंट इंटरफ़ेस प्रदान करता है।
• सरल एक-टुकड़ा रबर निर्माण फ्रंट-पैनल फेंडर सिस्टम की तुलना में सिस्टम घटकों की संख्या को कम करता है।

स्थापना और सिस्टम इंटरफ़ेस

जीडी / विंग फेंडर सीधे सपोर्टिंग फ्रेम, डॉक या बर्थ स्ट्रक्चर में फिक्स किए जाते हैं। अंतिम बोल्ट, वॉशर, बैकिंग प्लेट, एज डिस्टेंस और स्थानीय सपोर्ट विवरण प्रोजेक्ट लोड और सपोर्ट सामग्री से चुने जाते हैं। आपूर्ति की गई GD280 स्रोत में दिखाए गए वैकल्पिक आयामी मानों को एक निश्चित हार्डवेयर शेड्यूल प्रकाशित होने से पहले एक अनुमोदित ड्राइंग से जोड़ा जाना चाहिए।

निरीक्षण और प्रलेखन

बेसलाइन गुणवत्ता नियंत्रण में दृश्य निरीक्षण, आयामी सत्यापन और रबर भौतिक-संपत्ति परीक्षण शामिल हैं। जहां एक मात्रात्मक प्रतिक्रिया-बल / ऊर्जा-अवशोषण तालिका सहमत उत्पाद विनिर्देश का हिस्सा है, पूर्ण-स्केल संपीड़न परीक्षण को परिभाषित परीक्षण स्थितियों के तहत गारंटीकृत प्रदर्शन को सत्यापित करने के लिए परियोजना आईटीपी में शामिल किया जा सकता है।

PIANC फेंडर दिशानिर्देश 2024 (MarCom WG211) का उपयोग फेंडर-सिस्टम डिजाइन, निर्माण और परीक्षण सिद्धांतों के लिए वर्तमान इंजीनियरिंग संदर्भ के रूप में किया जाता है। टाइप अनुमोदन, उत्पाद प्रमाणन, तीसरे पक्ष की गवाही और वर्ग प्रलेखन केवल तभी बताए जाते हैं जब संबंधित दायरा सहमत और प्रलेखित किया गया हो।

अनुप्रयोग

फ्रेम डॉक | मरीन टर्मिनल | क्वे-साइड सुरक्षा | जहाज-साइड सुरक्षा | फ्लोटिंग डॉक | प्रतिस्थापन प्रोफाइल-फेंडर इंस्टॉलेशन

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: 50% मान का क्या मतलब है? — यह आपूर्ति की गई डिजाइन संपीड़न बिंदु है जिस पर कैटलॉग प्रतिक्रिया बल और ऊर्जा अवशोषण मान बताए जाते हैं।

प्रश्न 2: GD280 और GD300 की तुलना कैसे की जानी चाहिए? — आपूर्ति की गई प्रदर्शन तालिका का उपयोग करके उपलब्ध स्थापना गहराई, चयनित इकाई लंबाई, आवश्यक ऊर्जा अवशोषण और स्वीकार्य प्रतिक्रिया बल की तुलना करें।

प्रश्न 3: क्या कोष्ठक में GD280 आयाम एक दूसरा मानक ग्रेड हैं? — स्रोत वैकल्पिक आयामी मान दिखाता है लेकिन उनके सटीक भिन्नता मैपिंग को परिभाषित नहीं करता है; एक निश्चित कॉन्फ़िगरेशन प्रकाशित करने से पहले अनुमोदित ड्राइंग का उपयोग करें।
