जहाजों और गोदी किनारों के लिए ट्रैपेज़ॉइडल रबर फ़ेंडर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | तृष्णा | उपयुक्त: | जहाज़ के किनारे और गोदी की ओर |
|---|---|---|---|
| प्रमाणन: | CCS, BV, ABS and SGS | ||
| प्रमुखता देना: | ट्रैपेज़ियम समुद्री रबड़ फेंडर,सीसीएस समुद्री रबड़ फेंडर,नौकाओं के लिए ट्रैपेज़ियम रबड़ बम्पर |
||
उत्पाद विवरण

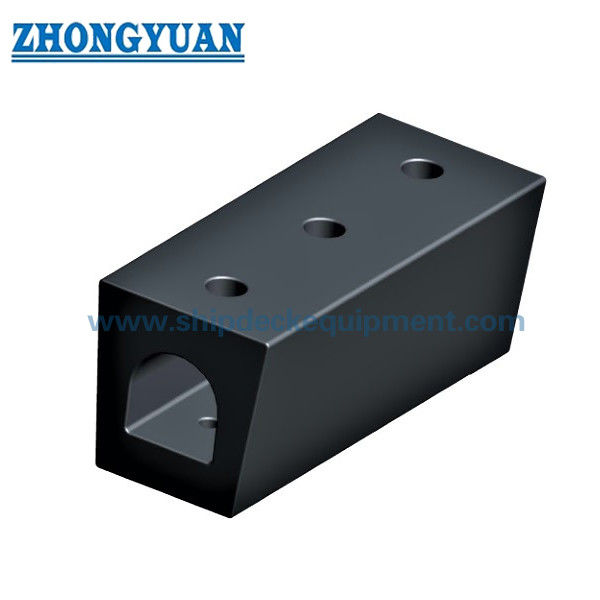

जहाजों और डॉक साइड के लिए ट्रेपेज़ॉइडल रबर फेंडर
उत्पाद अवलोकन
जहाजों और डॉक साइड के लिए ट्रेपेज़ॉइडल रबर फेंडर एक ठोस-रबर प्रोफाइल है जिसमें जहाज-साइड और डॉक-साइड सुरक्षा के लिए एक टेपर्ड क्रॉस-सेक्शन होता है। आपूर्ति की गई श्रृंखला में छह क्रॉस-सेक्शन विकल्प शामिल हैं, जिनमें से चार विस्तृत फिक्सिंग आयामों के साथ हैं और दो बड़े 500 मिमी प्रोफाइल 1,500 मिमी इकाई लंबाई के साथ हैं।
यह पृष्ठ अंतर्राष्ट्रीय वर्णनात्मक शब्द “ट्रेपेज़ॉइडल रबर फेंडर” का उपयोग करता है; “ट्रेपेज़ियम रबर फेंडर” को एक द्वितीयक खोज अभिव्यक्ति के रूप में बनाए रखा गया है क्योंकि यह आपूर्ति किए गए स्रोत में दिखाई देता है।
त्वरित विनिर्देश
- उत्पाद प्रकार: ट्रेपेज़ॉइडल / ट्रेपेज़ियम ठोस-रबर प्रोफाइल फेंडर
- आपूर्ति की गई नाममात्र B रेंज: 300–500 मिमी
- आपूर्ति की गई नाममात्र H रेंज: 250–500 मिमी
- चार छोटे प्रोफाइल के लिए विस्तृत फिक्सिंग आयाम आपूर्ति किए गए
- दो 500 मिमी प्रोफाइल के लिए सूचीबद्ध इकाई लंबाई: 1,500 मिमी
- अनुप्रयोग: जहाज की तरफ और डॉक की तरफ
- प्रदर्शन प्रकाशन स्थिति: आयाम आपूर्ति किए गए; कोई पूर्ण संख्यात्मक प्रतिक्रिया/ऊर्जा तालिका प्रदान नहीं की गई
संरचना और विन्यास
टेपर्ड / ट्रेपेज़ॉइडल ठोस-रबर क्रॉस-सेक्शन | केंद्रीय आंतरिक उद्घाटन / विस्तृत प्रोफाइल पर फिक्सिंग ज्यामिति | अनुदैर्ध्य प्रोफाइल बॉडी | जहाज या डॉक समर्थन के लिए परियोजना-विशिष्ट फिक्सिंग।
प्रोफाइल आकार चयनित आकारों पर बाहरी संपर्क चौड़ाई के सापेक्ष एक संकीर्ण माउंटिंग चेहरा देता है। अंतिम लंबाई और फिक्सिंग ज्यामिति को चयनित अनुभाग के लिए अनुमोदित उत्पाद ड्राइंग का पालन करना चाहिए।
मुख्य तकनीकी पैरामीटर
|
नाममात्र आकार |
B |
B1 |
H |
D |
d |
h |
L (मिमी) |
|---|---|---|---|---|---|---|---|
| 300 × 250 × 250 | 300 | 250 | 250 | 65 | 30 | 75 | बताया नहीं गया |
| 400 × 320 × 400 | 400 | 320 | 400 | 80 | 40 | 100 | बताया नहीं गया |
| 470 × 405 × 405 | 470 | 405 | 405 | 80 | 40 | 120 | बताया नहीं गया |
| 422 × 187 × 330 | 422 | 187 | 330 | 38 | 64 | 70 | बताया नहीं गया |
| 500 × 400 × 500 | 500 | 400 | 500 | — | — | — | 1500 |
| 500 × 260 × 500 | 500 | 260 | 500 | — | — | — | 1500 |
चयन और पूछताछ गाइड
चरण 1 – मौजूदा स्थापना या उपलब्ध माउंटिंग लिफाफे से आवश्यक क्रॉस-सेक्शन की पुष्टि करें।
चरण 2 – कुल लंबाई, फिक्सिंग ज्यामिति और स्थापना जहाज-साइड है या डॉक-साइड है, इसकी पुष्टि करें।
चरण 3 – समर्थन-संरचना सामग्री, बोल्ट / बैकिंग व्यवस्था और अपेक्षित संपर्क दिशा प्रदान करें।
चरण 4 – यदि परिमाणित प्रदर्शन की आवश्यकता है, तो लक्ष्य प्रतिक्रिया / ऊर्जा आधार प्रदान करें और गणना या पूर्ण-पैमाने पर सत्यापन आवश्यकताओं को निर्दिष्ट करें।
चरण 5 – मात्रा, प्रलेखन, निरीक्षण और वितरण आवश्यकताओं की पुष्टि करें।
मुख्य इंजीनियरिंग लाभ
- टेपर्ड प्रोफाइल एक वैकल्पिक संपर्क ज्यामिति प्रदान करता है जहां एक साधारण वर्ग या डी प्रोफाइल उपलब्ध स्थापना स्थान से मेल नहीं खाता है।
- छह आपूर्ति किए गए क्रॉस-सेक्शन 250–500 मिमी नाममात्र ऊंचाई और कई आधार-चौड़ाई संबंधों को कवर करते हैं।
- सीधी ठोस-रबर निर्माण जहाज-साइड और डॉक-साइड अनुप्रयोगों में सीधी प्रतिस्थापन का समर्थन करता है।
- बड़े 500 मिमी प्रोफाइल परियोजना योजना के लिए 1,500 मिमी इकाई लंबाई के साथ आपूर्ति किए जाते हैं।
स्थापना और सिस्टम इंटरफ़ेस
ट्रेपेज़ॉइडल फेंडर को अनुमोदित प्रोफाइल-विशिष्ट छेदों और बैकिंग व्यवस्था का उपयोग करके जहाज या डॉक समर्थन संरचना से जोड़ा जाता है। अंतिम बोल्ट आकार, रिक्ति, स्थानीय सुदृढीकरण और स्थापना निकासी का निर्धारण चयनित अनुभाग, समर्थन सामग्री और परियोजना लोड आधार से किया जाता है।
निरीक्षण और प्रलेखन
बेसलाइन गुणवत्ता नियंत्रण में दृश्य निरीक्षण, आयामी सत्यापन और रबर भौतिक-गुण परीक्षण शामिल हैं। कोई संख्यात्मक प्रतिक्रिया-बल / ऊर्जा-अवशोषण दावा नहीं जोड़ा जाता है जहां आपूर्ति किया गया उत्पाद सामग्री एक विश्वसनीय सारणीबद्ध प्रदर्शन आधार प्रदान नहीं करती है।
वर्तमान फेंडर-सिस्टम इंजीनियरिंग मार्गदर्शन का उपयोग परियोजना डिजाइन और परीक्षण तर्क के लिए किया जाता है, जबकि टाइप अनुमोदन, उत्पाद प्रमाणन, तीसरे पक्ष की गवाही और वर्ग प्रलेखन केवल तभी बताए जाते हैं जब संबंधित दायरे पर सहमति हो गई हो और प्रलेखित हो।
अनुप्रयोग
जहाज के किनारे | डॉक के किनारे | ड्राईडॉक सुरक्षा | फ्लोटिंग-डॉक किनारे | क्वे सुरक्षा | प्रतिस्थापन ट्रेपेज़ॉइडल-प्रोफाइल फेंडर
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या “ट्रेपेज़ियम रबर फेंडर” वही खोज इरादा है? — हाँ। आपूर्ति किया गया स्रोत “ट्रेपेज़ियम” का उपयोग करता है, जबकि “ट्रेपेज़ॉइडल रबर फेंडर” स्पष्ट वर्णनात्मक पृष्ठ नाम है।
Q2: दो 500 मिमी प्रोफाइल के लिए D, d और h खाली क्यों हैं? — आपूर्ति की गई तालिका उन पंक्तियों के लिए केवल B, B1, H और L = 1500 बताती है; गुम फिक्सिंग आयामों का अनुमान नहीं लगाया गया है।
Q3: क्या प्रतिक्रिया और ऊर्जा मान प्रकाशित किए गए हैं? — कोई विश्वसनीय संख्यात्मक प्रदर्शन तालिका आपूर्ति नहीं की गई थी। परिमाणित प्रदर्शन एक अनुमोदित उत्पाद गणना या परीक्षण आधार से आना चाहिए।
