UHMW-PE लेपित रबर फेंडर, नौकाओं और वर्कबोट्स के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | पॉलीथीन प्लेट गार्ड के साथ रबर फेंडर | लागू: | नौका फेंडर के लिए जहाज का धनुष और किनारा |
|---|---|---|---|
| प्रमाणन: | CCS, BV, ABS and SGS | ||
| प्रमुखता देना: | एसजीएस समुद्री रबड़ फेंडर,लोचदार समुद्री रबड़ फेंडर,OEM नाव रबड़ बम्पर |
||
उत्पाद विवरण

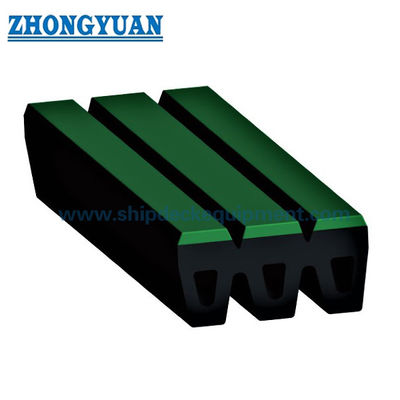

या yachts और वर्कबोट के लिए UHMW-PE फेस्ड रबर फेंडर
उत्पाद अवलोकन
या yachts और वर्कबोट के लिए UHMW-PE फेस्ड रबर फेंडर एक कॉम्पैक्ट वेसल-माउंटेड रबर फेंडर है जिसमें कम-घर्षण पॉलीथीन संपर्क सतह होती है। आपूर्ति की गई प्रोफाइल एक मोल्डेड रबर बॉडी का उपयोग करती है जिसमें वेसल-संपर्क सतह पर एक UHMW-PE फेसिंग प्लेट फिक्स की जाती है, जिससे सीधे रबर-से-हल घर्षण कम होता है जहां बार-बार स्लाइडिंग संपर्क हो सकता है।
आपूर्ति की गई श्रृंखला में 100 मिमी और 120 मिमी रबर ऊंचाई के साथ दो 240 मिमी चौड़े नाममात्र प्रोफाइल शामिल हैं। स्रोत ड्राइंग संपर्क सतह पर UHMW-PE की पहचान करती है और क्रमशः 490 मिमी और 710 मिमी की अधिकतम सूचीबद्ध इकाई लंबाई देती है।
त्वरित विनिर्देश
- उत्पाद प्रकार: UHMW-PE संपर्क सतह के साथ वेसल-माउंटेड रबर फेंडर
- नाममात्र आपूर्ति प्रोफाइल: 240 × 100 मिमी | 240 × 120 मिमी
- अधिकतम सूचीबद्ध इकाई लंबाई: ≤490 मिमी | ≤710 मिमी
- फेसिंग सामग्री: वर्जिन ब्लैक यूवी-स्थिर UHMW-PE
- प्राथमिक अनुप्रयोग: नौका, वर्कबोट और वेसल बो / साइड सुरक्षा
- संपर्क सिद्धांत: रबर ऊर्जा-अवशोषित बॉडी पर कम-घर्षण प्रतिस्थापन योग्य / यांत्रिक रूप से फिक्स पीई सतह
संरचना और विन्यास
मोल्डेड सॉलिड-रबर बॉडी | प्रोफाइल फ्रंट फेस | UHMW-PE फेसिंग प्लेट / पैड | यांत्रिक फिक्सिंग इंटरफ़ेस | वेसल-साइड माउंटिंग बेस। स्रोत उत्पाद को बड़े अंतरराष्ट्रीय एम-टाइप टगबोट फेंडर परिवार के समान उत्पाद के रूप में नहीं माना जाता है; इसलिए इसके सार्वजनिक पृष्ठ का नाम वास्तविक UHMW-PE-फेस्ड निर्माण द्वारा रखा गया है न कि स्रोत मॉडल अक्षर द्वारा।
UHMW-PE संपर्क सतह सीधे रबर संपर्क की तुलना में कम-घर्षण रगड़ने वाला इंटरफ़ेस और बेहतर घर्षण प्रतिरोध प्रदान करती है। अंतिम पीई मोटाई, काउंटरसंक फिक्सिंग विवरण और फास्टनर सामग्री को आपूर्ति की गई फेंडर ज्यामिति और वेसल संरचना के अनुरूप चुना जाता है।
मुख्य तकनीकी पैरामीटर
आपूर्ति की गई श्रृंखला - मुख्य आयाम
|
नाममात्र आकार |
बी (मिमी) |
बी1 (मिमी) |
एच (मिमी) |
एच1 (मिमी) |
एच (मिमी) |
अधिकतम एल (मिमी) |
|---|---|---|---|---|---|---|
| 240 × 100 | 240 | 177 | 100 | 24 | 18 | ≤490 |
| 240 × 120 | 240 | 172 | 120 | 35 | 25 | ≤710 |
चयन और पूछताछ गाइड
चरण 1 - वेसल प्रकार, बो / साइड स्थान, उपलब्ध माउंटिंग चौड़ाई और आवश्यक संरक्षित संपर्क लंबाई की पुष्टि करें।
चरण 2 - उपलब्ध गहराई और प्रतिस्थापन ज्यामिति के अनुसार 240 × 100 या 240 × 120 प्रोफाइल का चयन करें।
चरण 3 - UHMW-PE फेसिंग मोटाई, फिक्सिंग विधि, फास्टनर सामग्री और क्या फेसिंग सेवा में प्रतिस्थापन योग्य होनी चाहिए, इसकी पुष्टि करें।
चरण 4 - वेसल-साइड बैकिंग संरचना / माउंटिंग ड्राइंग और आवश्यक संपर्क-लोड या रगड़ने-ड्यूटी आधार प्रदान करें।
चरण 5 - मात्रा, निरीक्षण/दस्तावेज़ीकरण दायरा, डिलीवरी गंतव्य और आवश्यक डिलीवरी तिथि की पुष्टि करें।
मुख्य इंजीनियरिंग लाभ
- UHMW-PE संपर्क सतह घर्षण को कम करती है और वेसल-संपर्क चेहरे पर स्लाइडिंग घर्षण का प्रतिरोध करती है।
- कॉम्पैक्ट रबर प्रोफाइल नौका और वर्कबोट सुरक्षा के लिए पीई रगड़ने वाली सतह के पीछे अनुपालन प्रदान करता है।
- दो आपूर्ति की गई ऊंचाइयां अलग-अलग पतले पृष्ठ बनाने के बिना विभिन्न उपलब्ध माउंटिंग गहराई के लिए चयन की अनुमति देती हैं।
- यांत्रिक फेसिंग अटैचमेंट पीई घटक और रबर बॉडी को अलग-अलग सेवा भागों के रूप में इंजीनियर करने की अनुमति देता है।
स्थापना और सिस्टम इंटरफ़ेस
रबर बॉडी को वेसल-साइड सपोर्ट संरचना से फिक्स किया जाता है, जिसमें UHMW-PE फेसिंग संपर्क चेहरे पर स्थित होती है। अंतिम बोल्ट आकार, काउंटरसिंक विवरण, पीई मोटाई, बैकिंग संरचना और जंग संरक्षण परियोजना-विशिष्ट हैं और वेसल ड्राइंग और अपेक्षित रगड़ने वाले भार से मेल खाना चाहिए।
निरीक्षण और दस्तावेज़ीकरण
बेसलाइन गुणवत्ता नियंत्रण में दृश्य निरीक्षण, आयामी सत्यापन और रबर भौतिक-संपत्ति परीक्षण शामिल हैं। कोई संख्यात्मक प्रतिक्रिया-बल / ऊर्जा-अवशोषण दावा नहीं जोड़ा जाता है जहां आपूर्ति किया गया उत्पाद सामग्री एक विश्वसनीय सारणीबद्ध प्रदर्शन आधार प्रदान नहीं करती है।
वर्तमान फेंडर-सिस्टम इंजीनियरिंग मार्गदर्शन का उपयोग परियोजना डिजाइन और परीक्षण तर्क के लिए किया जाता है, जबकि टाइप अनुमोदन, उत्पाद प्रमाणन, तीसरे पक्ष की गवाही और वर्ग दस्तावेज़ीकरण केवल तभी कहा जाता है जब संबंधित दायरा सहमत और प्रलेखित किया गया हो।
अनुप्रयोग
नौकाएं | वर्कबोट | सेवा वेसल | वेसल बो सुरक्षा | साइड रगड़ने वाली पट्टियाँ | प्रतिस्थापन कम-घर्षण फेंडर स्थापनाएं
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: संपर्क सतह पर UHMW-PE का उपयोग क्यों करें? - यह एक कम-घर्षण, घर्षण-प्रतिरोधी रगड़ने वाली सतह प्रदान करता है जो सीधे रबर स्लाइडिंग संपर्क को कम करती है।
Q2: क्या यह पृष्ठ पारंपरिक बड़े एम-टाइप टगबोट फेंडर के समान है? - नहीं। आपूर्ति किया गया उत्पाद UHMW-PE फेसिंग के साथ एक कॉम्पैक्ट रबर प्रोफाइल है; पृष्ठ जानबूझकर किसी अन्य निर्माता के एम-फेंडर मॉडल सिस्टम का उपयोग करने से बचता है।
Q3: क्या पीई मोटाई तय है? - स्रोत उत्पाद ड्राइंग एक मानक मोटाई नहीं बताती है। इसे वास्तविक संपर्क भार, घर्षण भत्ता और फिक्सिंग विवरण के लिए चुना और पुष्टि की जानी चाहिए।
