जहाजों और समुद्री टर्मिनलों के लिए वर्ग रबर फेंडर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | अनुसूचित जाति | लागू: | शिप साइड, ड्राईडॉक, फ्लोटिंग डॉक, क्वे साइड |
|---|---|---|---|
| प्रमाणन: | CCS, BV, ABS and SGS | ||
| प्रमुखता देना: | एससी समुद्री रबड़ फेंडर,बीवी समुद्री रबड़ फेंडर,OEM जहाज रबड़ फेंडर |
||
उत्पाद विवरण

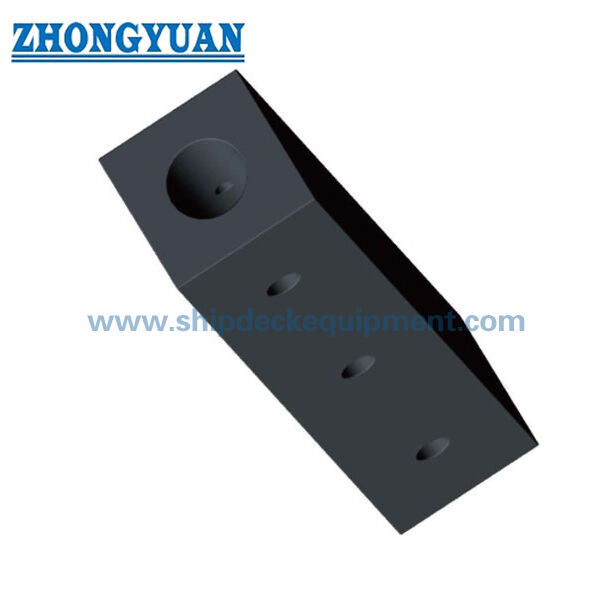

जहाजों और समुद्री टर्मिनलों के लिए स्क्वायर रबर फेंडर
उत्पाद अवलोकन
जहाजों और समुद्री टर्मिनलों के लिए स्क्वायर और रेक्टेंगुलर रबर फेंडर दो निकट संबंधी सॉलिड-रबर प्रोफाइल परिवारों को एक पृष्ठ पर जोड़ते हैं ताकि डुप्लिकेट पतली सामग्री से बचा जा सके। आपूर्ति की गई स्क्वायर श्रृंखला स्रोत कोड SC का उपयोग करती है, जबकि रेक्टेंगुलर श्रृंखला SD का उपयोग करती है। दोनों जहाज-किनारे, ड्राईडॉक, फ्लोटिंग-डॉक और क्वे-साइड सुरक्षा के लिए अभिप्रेत हैं।
आपूर्ति की गई 1,000 मिमी संदर्भ श्रृंखला 150, 200, 250, 300 और 400 मिमी नाममात्र अनुभागों को कवर करती है। स्रोत दस्तावेजों में सामान्य प्रदर्शन वक्र शामिल हैं लेकिन एक पूर्ण संख्यात्मक प्रतिक्रिया-बल / ऊर्जा-अवशोषण तालिका प्रदान नहीं करते हैं, इसलिए इस पृष्ठ पर चयन आयामों और परियोजना-विशिष्ट प्रदर्शन सत्यापन पर आधारित है।
त्वरित विनिर्देश
- उत्पाद प्रकार: स्क्वायर / रेक्टेंगुलर सॉलिड-रबर प्रोफाइल फेंडर
- आपूर्ति की गई श्रृंखला: स्क्वायर SC प्रोफाइल | रेक्टेंगुलर SD प्रोफाइल
- नाममात्र अनुभाग आकार: 150–400 मिमी
- कैटलॉग संदर्भ लंबाई: 1,000 मिमी
- आपूर्ति की गई तालिका में विशिष्ट फिक्सिंग गणना: प्रति 1,000 मिमी इकाई 3 छेद
- अनुप्रयोग: जहाज का किनारा, ड्राईडॉक, फ्लोटिंग डॉक और क्वे का किनारा
- प्रदर्शन डेटा: स्रोत वक्र उपलब्ध; कोई विश्वसनीय पूर्ण संख्यात्मक तालिका आपूर्ति नहीं की गई
संरचना और विन्यास
सॉलिड स्क्वायर / रेक्टेंगुलर रबर बॉडी | आपूर्ति की गई प्रोफाइल ड्राइंग के अनुसार केंद्रीय या एम्बेडेड फिक्सिंग ज्यामिति | 1,000 मिमी लंबाई के साथ दोहराए गए बोल्ट की स्थिति | आवश्यकतानुसार अन्य लंबाई / अनुभागों तक परियोजना-विशिष्ट विस्तार।
स्रोत कोड SC और SD केवल श्रृंखला संदर्भों के रूप में रखे गए हैं। सार्वजनिक पृष्ठ नाम भ्रम से बचने के लिए वर्णनात्मक अंतर्राष्ट्रीय प्रोफाइल नामों का उपयोग करता है, जो अलग सुपर सेल उत्पाद परिवार से है, जो कुछ विरासत दस्तावेजों में SC को संक्षिप्त नाम के रूप में भी उपयोग करता है।
मुख्य तकनीकी विनिर्देश:
| प्रकार | एम | एच | बी | एल | छेद | क्यू | सी | एच | डी | डी | टिप्पणियाँ |
| एससी 150X1000 | 75 | 150 | 150 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 55 | 25 | अन्य विनिर्देशों वाले फेंडर चर्चा की जा सकती है |
| एससी200X1000 | 100 | 200 | 200 | 1000 | 3 | 300~400 | 100-150 | 50 | 65 | 28 | |
| एससी250X1000 | 125 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 | |
| एससी300X1000 | 150 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 70 | 35 | |
| एससी400X1000 | 200 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
चयन और पूछताछ गाइड
चरण 1 – पुष्टि करें कि प्रतिस्थापन / नई निर्माण ड्राइंग में स्क्वायर या रेक्टेंगुलर प्रोफाइल की आवश्यकता है या नहीं।
चरण 2 – अनुभाग आयाम, लंबाई, फिक्सिंग-होल व्यवस्था और आवश्यक स्थानीय निकासी की पुष्टि करें।
चरण 3 – समर्थन संरचना, बोल्ट / बैकिंग व्यवस्था और अपेक्षित संपर्क दिशा प्रदान करें।
चरण 4 – यदि मात्रात्मक प्रदर्शन की आवश्यकता है, तो परियोजना प्रतिक्रिया / ऊर्जा लक्ष्य प्रदान करें और आवश्यक गणना या पूर्ण-स्केल सत्यापन आधार निर्दिष्ट करें।
चरण 5 – मात्रा, निरीक्षण/दस्तावेज़ीकरण दायरा और वितरण गंतव्य की पुष्टि करें।
मुख्य इंजीनियरिंग लाभ
- सरल सॉलिड-रबर ज्यामिति प्रतिस्थापन कार्य और सीधी सीधी माउंटिंग के लिए उपयुक्त है।
- सामान्य 150–400 मिमी अनुभाग सीमा कई जहाज, डॉक और क्वे-साइड सुरक्षा व्यवस्थाओं का समर्थन करती है।
- स्क्वायर और रेक्टेंगुलर वेरिएंट को डुप्लिकेट कीवर्ड पृष्ठ बनाए बिना एक चयन पृष्ठ के तहत संभाला जा सकता है।
- फिक्सिंग और लंबाई को इंजीनियरिंग सत्यापन के अधीन मौजूदा समर्थन संरचना के साथ समन्वित किया जा सकता है।
स्थापना और सिस्टम इंटरफ़ेस
स्क्वायर और रेक्टेंगुलर प्रोफाइल को आपूर्ति की गई होल पैटर्न या परियोजना-अनुमोदित वेरिएंट का उपयोग करके सीधे जहाज या बर्थ संरचनाओं में फिक्स किया जाता है। अंतिम बोल्ट, बैकिंग प्लेट, एज दूरी और सुदृढीकरण समर्थन सामग्री और डिजाइन भार पर निर्भर करते हैं।
निरीक्षण और दस्तावेज़ीकरण
बेसलाइन गुणवत्ता नियंत्रण में दृश्य निरीक्षण, आयामी सत्यापन और रबर भौतिक-संपत्ति परीक्षण शामिल हैं। जहां आपूर्ति किया गया उत्पाद सामग्री एक विश्वसनीय सारणीबद्ध प्रदर्शन आधार प्रदान नहीं करती है, वहां कोई संख्यात्मक प्रतिक्रिया-बल / ऊर्जा-अवशोषण दावा नहीं जोड़ा जाता है।
वर्तमान फेंडर-सिस्टम इंजीनियरिंग मार्गदर्शन का उपयोग परियोजना डिजाइन और परीक्षण तर्क के लिए किया जाता है, जबकि टाइप अनुमोदन, उत्पाद प्रमाणन, तीसरे पक्ष की गवाही और वर्ग दस्तावेज़ीकरण केवल तभी कहा जाता है जब संबंधित दायरा सहमत और प्रलेखित किया गया हो।
अनुप्रयोग
जहाज के किनारे | ड्राईडॉक | फ्लोटिंग डॉक | क्वे किनारे | वर्कबोट बर्थ | प्रतिस्थापन प्रोफाइल-फेंडर इंस्टॉलेशन
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: स्क्वायर और रेक्टेंगुलर फेंडर एक पृष्ठ पर क्यों हैं? — उनकी आपूर्ति की गई सीमाएं और खोज इरादा दृढ़ता से ओवरलैप होते हैं; उन्हें संयोजित करने से डुप्लिकेट पतले पृष्ठों से बचा जाता है जबकि SC/SD श्रृंखला तालिकाओं को संरक्षित किया जाता है।
Q2: क्या स्रोत कोड SC सुपर सेल के समान है? — नहीं। यहां SC स्क्वायर प्रोफाइल के लिए एक विरासत स्रोत कोड है। सार्वजनिक URL और पृष्ठ शीर्षक प्राथमिक पहचानकर्ता के रूप में SC का उपयोग नहीं करते हैं।
Q3: क्या प्रतिक्रिया और ऊर्जा मान उपलब्ध हैं? — आपूर्ति किए गए दस्तावेजों में प्रदर्शन वक्र शामिल हैं लेकिन कोई पूर्ण संख्यात्मक तालिका नहीं है; मात्रात्मक प्रदर्शन केवल एक अनुमोदित उत्पाद गणना या परीक्षण आधार से जोड़ा जाना चाहिए।
