D जहाजों और समुद्री टर्मिनलों के लिए रबर फेंडर का प्रकार
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | डीडी, डीसी | लागू: | फ्रेम गोदी और जहाज के पतवार की स्थापना |
|---|---|---|---|
| प्रमाणन: | CCS, BV, ABS and SGS | ||
| प्रमुखता देना: | ब्लैक डी टाइप रबर फेंडर,डॉक डी टाइप रबर फेंडर,शिप रबर डी फेंडर; |
||
उत्पाद विवरण
जहाजों और समुद्री टर्मिनलों के लिए डी टाइप रबर फेंडर
उत्पाद अवलोकन

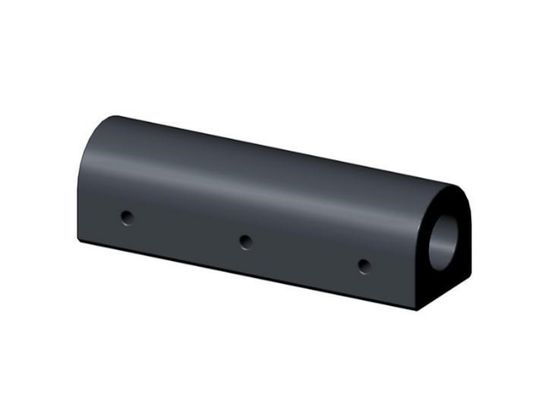

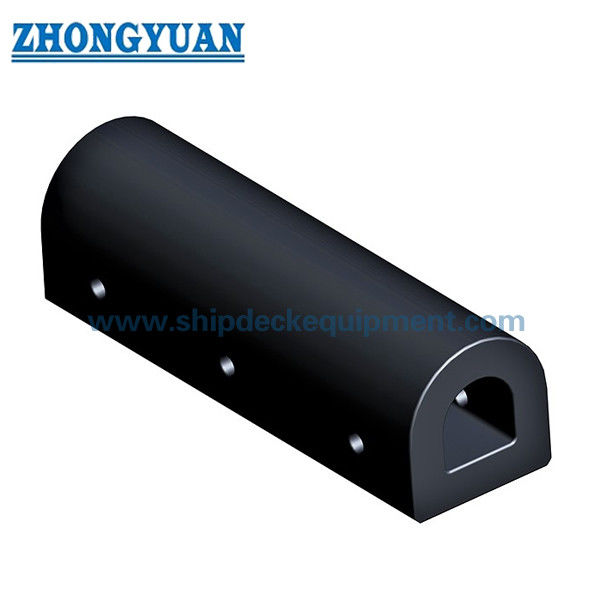

जहाजों और समुद्री टर्मिनलों के लिए डी टाइप रबर फेंडर जहाज-पक्ष, फ्रेम-डॉक और क्वे सुरक्षा के लिए एक कॉम्पैक्ट सॉलिड-रबर प्रोफाइल फेंडर है। परिवार में डीडी और डीसी प्रोफाइल वेरिएंट शामिल हैं: डीडी कॉन्फ़िगरेशन डी-आकार के बाहरी प्रोफाइल का उपयोग करता है जिसमें डी-आकार का आंतरिक उद्घाटन होता है, जबकि डीसी कॉन्फ़िगरेशन डी-आकार के बाहरी प्रोफाइल का उपयोग करता है जिसमें एक गोलाकार केंद्र बोर होता है।
आपूर्ति की गई आयामी सीमा लगभग 125 से 500 मिमी तक के नाममात्र अनुभागों को कवर करती है, जिसमें 1,000 मिमी कैटलॉग संदर्भ लंबाई और व्यवस्था द्वारा उपलब्ध परियोजना-विशिष्ट लंबी लंबाई होती है। आपूर्ति की गई डीसी प्रदर्शन श्रृंखला डीसी150 से डीसी500 तक 40% डिजाइन संपीड़न पर प्रतिक्रिया बल और ऊर्जा अवशोषण प्रदान करती है।
त्वरित विनिर्देश
- उत्पाद परिवार: डी-प्रोफाइल सॉलिड रबर फेंडर
- मुख्य कॉन्फ़िगरेशन: डीडी टाइप | डीसी टाइप | डीओ-बी विशेष प्रोफाइल वेरिएंट
- कैटलॉग संदर्भ ऊंचाई / चौड़ाई सीमा: डीडी/डीसी प्रोफाइल के लिए लगभग 125-500 मिमी
- डीसी प्रकाशित प्रदर्शन बिंदु: 40% डिजाइन संपीड़न
- डीसी प्रकाशित प्रतिक्रिया सीमा: 82-273 kN प्रति 1,000 मिमी संदर्भ लंबाई
- डीसी प्रकाशित ऊर्जा सीमा: 1.9-21.5 kJ प्रति 1,000 मिमी संदर्भ लंबाई
- कैटलॉग प्रदर्शन सहनशीलता: ±10%
संरचना और कॉन्फ़िगरेशन
डीडी: डी-आकार का बाहरी प्रोफाइल डी-आकार के आंतरिक उद्घाटन के साथ | डीसी: डी-आकार का बाहरी प्रोफाइल गोलाकार केंद्र बोर के साथ | डीओ-बी: विशेष ओपन-साइडेड / आर्क-जैसे प्रोफाइल व्यापक डी-प्रोफाइल परिवार के भीतर एक अलग आयामी वेरिएंट के रूप में आपूर्ति की जाती है।
डी और डीसी फेंडर को मोल्डेड और वल्केनाइज्ड सॉलिड-रबर उत्पादों के रूप में माना जाता है। इस परिवार के लिए पहले के सामान्य वाइंडिंग-प्रोसेस शब्द का उपयोग नहीं किया जाता है।
मुख्य तकनीकी विनिर्देश:
| प्रकार | एच | बी | आई | छेद | क्यू | सी | एच | डी | डी |
| डी125 एक्स125 एक्स 1000 | 125 | 125 | 1000 | 3 | 300-400 | 100-150 | 32.5 | 45 | 20 |
| डी150एक्स150एक्स1000 | 150 | 150 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 60 | 25 |
| डी200एक्स1एस0एक्स1000 | 150 | 200 | 1000 | 3 | 300-400 | 100-150 | 38 | 60 | 25 |
| डी200एक्स200एक्स 1000 | 200 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 60 | 30 |
| डी200एक्स250एक्स 1000 | 250 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 60 | 30 |
| डी250एक्स250एक्स 1000 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 |
| डी300एक्स300एक्स1000 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 6एस | 35 |
| डी350एक्स350एक्स1000 | 350 | 300 | 1000 | 3 | 300-400 | 100-150 | 87.5 | 80 | 38 |
| डी380एक्स380एक्स1000 | 380 | 380 | 1000 | 3 | 300-400 | 100-150 | 95 | 80 | 40 |
| डी400एक्स400एक्स1000 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
| डी500एक्स500एक्स1000 | 500 | 500 | 1000 | 3 | 300-400 | 100-150 | 125 | 90 | 45 |
| प्रकार | एम | एच | बी | एल | छेद | क्यू | सी | एच | डी | डी | टिप्पणियाँ |
| डीसी150एक्स1000 | 75 | 150 | आईएसओ | 1000 | 3 | 300-400 | 100~150 | 37.5 | 60 | 25 |
अन्य के फेंडर विनिर्देश और आकार पर चर्चा की जा सकती है ग्राहकों के साथ |
| डीसी200एक्स1000 | 95 | 200 | 200 | 1000 | 3 | 300-400 | 100~150 | 50 | 60 | 30 | |
| डीसी250एक्स1000 | 125 | 250 | 250 | 1000 | 3 | 300-400 | 100~150 | 62.5 | 65 | 32 | |
| डीसी300एक्स1000 | 150 | 300 | 300 | 1000 | 3 | 300-400 | 100~150 | 75 | 65 | 35 | |
| डीसी350एक्स1000 | 150 | 350 | 350 | 1000 | 3 | 300-400 | 100~150 | 87.5 | 80 | 38 | |
| डीसी400एक्स1000 | 200 | 400 | 400 | 1000 | 3 | 300-400 | 100~150 | 100 | 80 | 40 | |
| डीसी500एक्स1000 | 250 | 500 | 500 | 1000 | 3 | 300-400 | 100~150 | 125 | 90 | 45 |
| प्रकार | प्रदर्शन | |||
| डिजाइन संपीड़न विक्षेपण (%) |
प्रतिक्रिया बल (केएन) |
अवशोषण ऊर्जा (केजे) |
सहनशीलता % |
|
| डीसी150एक्स1000 | 40 | 82 | 1.9 | ±10 |
| डीसी200एक्स1000 | 109 | 3.4 | ||
| डीसी250एक्स1000 | 136 | 5.4 | ||
| डीसी300एक्स1000 | 165 | 7.7 | ||
| डीसी350एक्स1000 | 189 | 10.5 | ||
| डीसी400एक्स1000 | 218 | 14 | ||
| डीसी500एक्स1000 | 273 | 21.5 | ||
चयन और पूछताछ गाइड
चरण 1 - आवश्यक प्रोफाइल की पुष्टि करें: जहाज / डॉक ज्यामिति और प्रतिस्थापन आवश्यकता के अनुसार डीडी, डीसी या डीओ-बी।
चरण 2 - अनुभाग आकार और कुल लंबाई की पुष्टि करें। प्रदर्शन-आधारित चयन के लिए, डीसी 40% तालिका का उपयोग केवल तभी करें जब चयनित प्रोफाइल और लंबाई प्रकाशित श्रृंखला से मेल खाती हो।
चरण 3 - स्थापना ड्राइंग, फिक्सिंग-होल व्यवस्था, समर्थन सामग्री और उपलब्ध किनारे की दूरी प्रदान करें।
चरण 4 - ऑपरेटिंग संपर्क दिशा, घर्षण की स्थिति, अपेक्षित जहाज की गति और किसी भी प्रतिस्थापन-इंटरचेंज आवश्यकता बताएं।
चरण 5 - मात्रा, प्रलेखन, निरीक्षण दायरा और वितरण गंतव्य की पुष्टि करें।
मुख्य इंजीनियरिंग लाभ
- कॉम्पैक्ट डी-प्रोफाइल ज्यामिति सीमित स्थापना गहराई और जहाज-पक्ष / फ्रेम-डॉक व्यवस्थाओं के लिए उपयुक्त है।
- डीडी और डीसी केंद्र-उद्घाटन विकल्प एक ही बाहरी प्रोफाइल अवधारणा को विभिन्न कठोरता और स्थापना आवश्यकताओं से मेल खाने की अनुमति देते हैं।
- आपूर्ति की गई डीसी श्रृंखला वर्णनात्मक दावों पर केवल निर्भर रहने के बजाय सीधे सारणीबद्ध 40% प्रतिक्रिया-बल और ऊर्जा-अवशोषण डेटा प्रदान करती है।
- प्रोफाइल लंबाई और फिक्सिंग व्यवस्थाओं को इंजीनियरिंग सत्यापन के अधीन वास्तविक समर्थन संरचना के अनुकूल बनाया जा सकता है।
स्थापना और सिस्टम इंटरफ़ेस
डी-प्रोफाइल फेंडर को सामान्यतः बोल्टेड या परियोजना-विशिष्ट माउंटिंग व्यवस्थाओं के माध्यम से स्टील या कंक्रीट समर्थन संरचनाओं में फिक्स किया जाता है। अंतिम बोल्ट आकार, छेद रिक्ति, बैकिंग संरचना, किनारे की दूरी और स्थानीय सुदृढीकरण को चयनित प्रोफाइल, सेवा भार और समर्थन सामग्री से मेल खाना चाहिए।
निरीक्षण और प्रलेखन
बेसलाइन गुणवत्ता नियंत्रण में दृश्य निरीक्षण, आयामी सत्यापन और रबर भौतिक-गुण परीक्षण शामिल हैं। जहां एक मात्रात्मक प्रतिक्रिया-बल / ऊर्जा-अवशोषण तालिका सहमत उत्पाद विनिर्देश का हिस्सा है, वहां परिभाषित परीक्षण स्थितियों के तहत गारंटीकृत प्रदर्शन को सत्यापित करने के लिए पूर्ण-स्केल संपीड़न परीक्षण को परियोजना आईटीपी में शामिल किया जा सकता है।
PIANC फेंडर दिशानिर्देश 2024 (MarCom WG211) का उपयोग फेंडर-सिस्टम डिजाइन, निर्माण और परीक्षण सिद्धांतों के लिए वर्तमान इंजीनियरिंग संदर्भ के रूप में किया जाता है। टाइप अनुमोदन, उत्पाद प्रमाणन, तीसरे पक्ष की गवाही और वर्ग प्रलेखन केवल तभी बताए जाते हैं जब संबंधित दायरा सहमत और प्रलेखित किया गया हो।
अनुप्रयोग
जहाज के किनारे | टग और वर्कबोट साइड सुरक्षा | फ्रेम डॉक | फ्लोटिंग डॉक | क्वे किनारे | नौका / एस्कॉर्ट वेसल सुरक्षा | प्रतिस्थापन फेंडर परियोजनाएं
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: डीडी और डीसी फेंडर के बीच क्या अंतर है? - दोनों डी-आकार के बाहरी प्रोफाइल का उपयोग करते हैं। डीडी में डी-आकार का आंतरिक उद्घाटन होता है, जबकि डीसी में एक गोलाकार केंद्र बोर होता है।
Q2: क्या सूचीबद्ध 40% डीसी प्रदर्शन को हर डी-प्रोफाइल वेरिएंट पर लागू किया जा सकता है? - नहीं। प्रकाशित मानों का उपयोग केवल संबंधित डीसी श्रृंखला के लिए करें जब तक कि एक अलग प्रदर्शन सत्यापन प्रदान न किया जाए।
Q3: क्या कस्टम लंबाई की आपूर्ति की जा सकती है? - परियोजना के लिए लंबाई और फिक्सिंग व्यवस्था पर चर्चा की जा सकती है, लेकिन अंतिम विन्यास के लिए प्रदर्शन और संरचनात्मक फिक्सिंग को सत्यापित किया जाना चाहिए।
