24"48" कास्ट स्टील केवल चोक्स
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | केवल चॉक | आयाम(इंच): | केवेल चॉक्स (24" 30" 36" 42" 48"); बड़े केवेल्स (36", 42", 48&quo |
|---|---|---|---|
| सामग्री ग्रेड: | एएसटीएम ए27-70-36 कास्ट स्टील, कास्टिंग स्टेनलेस स्टील | गुणवत्ता नियंत्रण: | हीट ट्रीटमेंट, रेडियोग्राफिक परीक्षा (आरटी), चुंबकीय परीक्षण (एमटी), पुल लोड टेस्ट |
| सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग, एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश, गैल्वेनाइज्ड, अनुकूलित सतह उपचार उपलब् | प्रमाणपत्र: | सीसीएस/बीवी/एलआर/एबीएस/डीएनवी-जीएल |
| प्रमुखता देना: | 36 कास्ट स्टील केवल चॉक,जहाज के लंगर लगाने के उपकरण केवल चोक,लंगर लगाने के उपकरण केवल चोक |
||
उत्पाद विवरण
24"–48" कास्ट स्टील केवेल चॉक | मोरिंग और बार्ज कपलिंग, ASTM A27 सामग्री
उत्पाद अवलोकन
कास्ट स्टील केवेल चॉक डेक-माउंटेड मोरिंग फिटिंग हैं जिनका उपयोग मोरिंग लाइनों को गाइड करने और सुरक्षित करने के लिए किया जाता है।
ASTM A27-70-36 कास्ट स्टील से निर्मित, संरचना को फाइनाइट एलिमेंट स्ट्रेंथ एनालिसिस और लोड टेस्टिंग द्वारा सत्यापित किया गया है।
डिजाइन रस्सी के झुकने के तनाव को कम करता है और सिंथेटिक मोरिंग लाइनों के सेवा जीवन को बढ़ाता है।
रस्सियों की सुरक्षा और सुरक्षित संचालन सुनिश्चित करने के लिए सतह को चिकनाई से पीसा जाता है।
त्वरित विनिर्देश
- आकार सीमा: 24–48 इंच → रस्सी हैंडलिंग क्षमता को परिभाषित करता है
- सामग्री: ASTM A27-70-36 कास्ट स्टील → उच्च शक्ति और मजबूती
- सत्यापन: FEA + लोड टेस्ट → संरचनात्मक विश्वसनीयता सुनिश्चित करता है
- निरीक्षण: MT → सतह के दोषों का पता लगाता है
- हीट ट्रीटमेंट: हाँ → यांत्रिक गुणों में सुधार करता है
- सतह: चिकनी पीस → रस्सी को क्षति से बचाता है
- कोटिंग: शॉप प्राइमर या बेयर → लचीली डिलीवरी की स्थिति
- कास्टिंग प्रक्रिया: नियंत्रित → सुसंगत गुणवत्ता सुनिश्चित करता है
मुख्य तकनीकी पैरामीटर
| विवरण | आकार | आयाम, इंच (मिमी) |
वजन LBS (KGS) |
||||||||||
| A | B | C | D | E | F | G | H | I | J | K | |||
| केवेल चॉक | 24" |
24" (610) |
3" (76) |
7-1/2" (190) |
4" (101) |
5-5/8" (143) |
5-1/8" (130) |
2-1/4" (57) |
3-1/4" (83) |
9" (229) |
10-1/2" (267) |
1/2" (13) |
50 (23) |
| 30" |
30" (762) |
3-1/4" (83) |
9-1/2" (241) |
4" (101) |
7" (178) |
5-5/8" (143) |
2-3/8" (60) |
6-7/8" (175) |
14" (356) |
20-1/4" (514) |
1/2" (12.7) |
75 (34) |
|
| 36" |
36" (914) |
4" (101) |
11" (279) |
5" (127) |
8" (203) |
6-3/4" (171) |
3-1/4" (83) |
8-1/4" (210) |
17" (432) |
23-1/2" (572) |
1/2" (12.7) |
98 (44) |
|
| 42" |
42" (1066) |
4-3/4" (121) |
12-1/2" (318) |
6" (152) |
9" (229) |
7-7/8" (200) |
4-1/8" (104) |
9-5/8" (245) |
20" (508) |
26-3/4" (679) |
1/2" (12.7) |
168 (76) |
|
| 48" |
48" (1219) |
5-1/2" (140) |
14" (356) |
7" (178) |
10" (254) |
9" (229) |
5" (127) |
11" (279) |
23" (584) |
30" (762) |
2/3" (17) |
220 (100) |
|
चयन गाइड
चरण 1 – आकार चुनें → रस्सी व्यास के आधार पर 24–48 इंच
चरण 2 – मोरिंग लोड की पुष्टि करें → जहाज की आवश्यकता से मिलान करें
चरण 3 – सतह उपचार की पुष्टि करें: शॉप प्राइमर पेंट या बेयर
चरण 4 – प्रमाणन और परीक्षण की पुष्टि करें → कौन सा प्रमाण पत्र + लोड टेस्ट + MT
संरचना और घटक
कास्ट स्टील बॉडी | खुला गला | प्रबलित अनुभाग | चिकनी पीसी हुई सतह
कस्टम विशेषताएँ
- सामग्री: ASTM A27 → शक्ति और स्थायित्व
- प्रक्रिया: हीट ट्रीटेड → बेहतर यांत्रिक गुण
- निरीक्षण: MT → सतह दोष का पता लगाना
- सत्यापन: लोड टेस्टेड → सिद्ध शक्ति
- सतह: चिकनी पीस → रस्सी सुरक्षा
- कोटिंग: प्राइमर / बेयर → लचीली डिलीवरी
- कास्टिंग: धातु मोल्ड / लकड़ी का पैटर्न / लॉस्ट फोम → प्रक्रिया विकल्प
- प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
पूछताछ गाइड
आकार, लोड आवश्यकता, प्रमाणन आवश्यकता और कोटिंग आवश्यकता प्रदान करें।
यह कैसे काम करता है
रस्सी केवेल ओपनिंग से गुजरती है, दिशा को गाइड करती है जबकि घिसाव और तनाव को कम करती है।
अनुप्रयोग
जहाज मोरिंग | नदी जहाज | हेवी-ड्यूटी रस्सी गाइड करना
प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट; FEA सत्यापित शक्ति, लोड टेस्टेड, नियंत्रित कास्टिंग प्रक्रिया, रस्सी सुरक्षा के लिए चिकनी सतह।
ड्राइंग और तस्वीरें

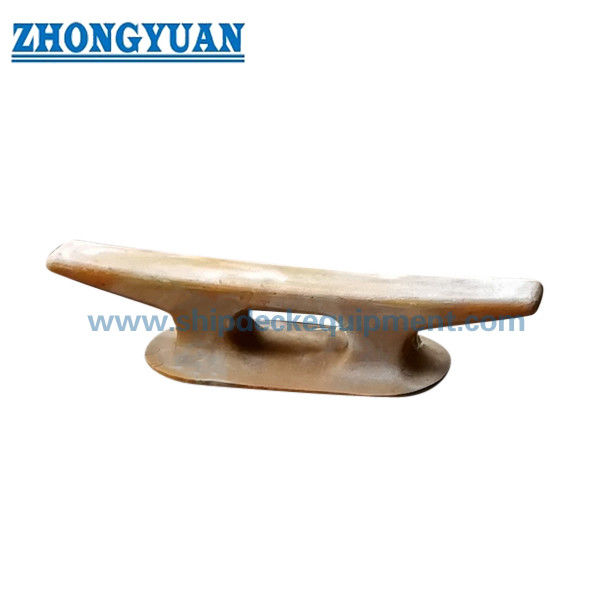

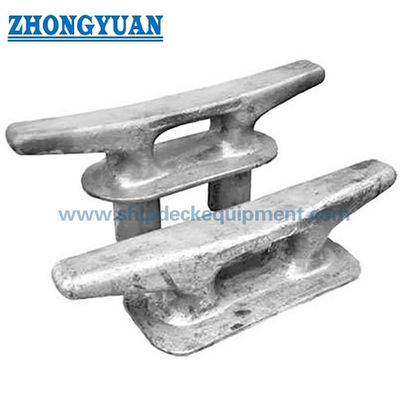

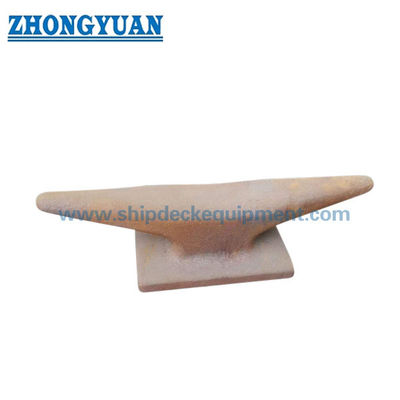

GA ड्राइंग | उत्पाद तस्वीरें
ऑर्डरिंग
MOQ: 1 यूनिट | डिलीवरी का समय: 60-80 दिन | अनुकूलन उपलब्ध
अक्सर पूछे जाने वाले प्रश्न
Q1: संरचनात्मक शक्ति को कैसे सत्यापित किया जाता है?
A: विश्वसनीयता सुनिश्चित करने के लिए फाइनाइट एलिमेंट एनालिसिस और लोड टेस्टिंग द्वारा।
Q2: कास्टिंग गुणवत्ता नियंत्रण क्या लागू किए जाते हैं?
A: सख्त सामग्री चयन, नियंत्रित सुखाने, हीट ट्रीटमेंट और निरीक्षण।
Q3: कम लागत वाले कास्टिंग उत्पादों से क्यों बचें?
A: खराब सामग्री और अनुचित हीट ट्रीटमेंट से अविश्वसनीय शक्ति और कम सेवा जीवन होता है।
