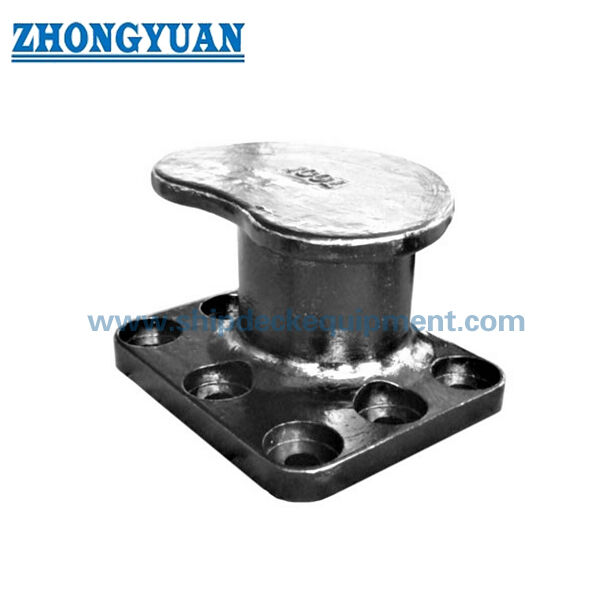

15 ¢ 200T किडनी डॉक बोलार्ड

15 ¢ 200T किडनी डॉक बोलार्ड

उत्पाद का अवलोकन

किडनी डॉक बोलार्ड एक घुमावदार लंगर लगाना बोलार्ड है जिसका उपयोग नौकाओं की दीवारों, जेटियों, शिपयार्ड के बर्थ, मरम्मत डॉक और सुरक्षित जहाज लंगर के लिए बंदरगाह लंगर बिंदुओं पर किया जाता है।इसकी गुर्दे के आकार का शरीर एक व्यावहारिक रस्सी पकड़ने के रूप में प्रदान करता है, जबकि घुमावदार संपर्क क्षेत्रों को स्थानीय तनाव एकाग्रता और रस्सी संपर्क क्षति को कम करने के लिए चिकनी संक्रमणों के साथ समाप्त किया जाना चाहिए।

यह बोलार्ड कास्ट सी-एमएन स्टील, कास्ट डक्टिल आयरन/एसजी आयरन, कास्ट आयरन, कास्टिंग स्टेनलेस स्टील या परियोजना-विशिष्ट कास्टिंग सामग्री में आपूर्ति की जा सकती है।लकड़ी के पैटर्न कास्टिंग का उपयोग कास्टिंग के आकार को नियंत्रित करने और नुकसानदायक कास्टिंग समस्याओं जैसे कि छिद्र और स्लैग को कम करने के लिए किया जाता हैचूंकि एक डॉक बोलार्ड एक बर्थ सुरक्षा घटक है, इसलिए उत्पादन से पहले कास्टिंग की मजबूती, एंकर बोल्ट की व्यवस्था, फाउंडेशन कनेक्शन, सतह फिनिशिंग और निरीक्षण के दायरे की पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• बोलार्ड SWL रेंजः 15 से 200 मीट्रिक टन → छोटे बर्थ पॉइंट से लेकर बड़े कैव मोरिंग पोजीशन तक चयन का समर्थन करता है।
• उत्पाद का प्रकारः गुर्दे के आकार का डॉक बोलार्ड → कॉम्पैक्ट लंगर बोलार्ड के रूप में के, जेट और शिपयार्ड के लिए।
• स्थापना विधिः डॉक फाउंडेशन के लिए घुमावदार लंगर → गर्म-डुबकी जस्ती कार्बन स्टील लंगर घुमक्कड़ जंग प्रतिरोधी यांत्रिक निर्धारण प्रदान करते हैं;बोल्ट ग्रेड और एम्बेडमेंट विवरण परियोजना डिजाइन द्वारा पुष्टि की जानी चाहिए.
• बोल्ट की व्यवस्थाः 4 से 8 लंगर बोल्ट → बोल्ट क्षमता और नींव कनेक्शन आवश्यकताओं के अनुसार चयनित।
• सामग्री विकल्पः कास्ट सी-एमएन स्टील, कास्ट डक्टिल आयरन/एसजी आयरन, कास्ट आयरन, कास्टिंग स्टेनलेस स्टील → अंतिम ग्रेड को बर्थ डिजाइन, ग्राहक विनिर्देश और निरीक्षण आवश्यकताओं का पालन करना चाहिए।
• कास्टिंग प्रक्रिया फोकसः लकड़ी के पैटर्न कास्टिंग और नियंत्रित फाउंड्री प्रक्रिया → कास्टिंग के आकार की स्थिरता में सुधार करने और हानिकारक छिद्र या स्लैग को शामिल करने में मदद करती है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, पॉलिश फिनिश, गैल्वेनाइज्ड फिनिश, या अनुकूलित कोटिंग → अंतिम प्रणाली बंदरगाह संक्षारण वातावरण और परियोजना विनिर्देश का पालन करती है।
• वैकल्पिक निरीक्षणः यूटी, एमटी, एफईए समीक्षा और वर्ग/तीसरे पक्ष का निरीक्षण ग्राहक की आवश्यकता और परियोजना अनुमोदन के दायरे के अनुसार आयोजित किया जा सकता है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: लंगर लगाने के विश्लेषण या बंदरगाह डिजाइन ड्राइंग के अनुसार 15, 20, 30, 50, 75, 100, 125, 150 या 200 मीट्रिक टन से आवश्यक बोलार्ड SWL की पुष्टि करें।

चरण 2: स्थापना के स्थान, नौका/जेट फाउंडेशन की स्थिति, लंगर बोल्ट लेआउट, कंक्रीट की ताकत, एम्बेडमेंट आवश्यकता, ग्राउट की स्थिति और उपलब्ध स्थापना स्थान की पुष्टि करें।

चरण 3: सामग्री की आवश्यकता की पुष्टि करें: कास्ट सी-एमएन स्टील, कास्ट डक्टिल आयरन/एसजी आयरन, कास्ट आयरन, कास्टिंग स्टेनलेस स्टील, या अन्य परियोजना-विशिष्ट कास्टिंग सामग्री।

चरण 4: सतह उपचार की पुष्टि करेंः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, अंतिम पेंट सिस्टम, जस्ती खत्म, पॉलिश खत्म, या विशेष एंटी-जंग कोटिंग।

चरण 5: उद्धरण से पहले निरीक्षण और गणना के दायरे की पुष्टि करेंः यूटी, एमटी, सामग्री की ट्रेस करने की क्षमता, एंकर बोल्ट प्रमाण पत्र, एफईए गणना, तीसरे पक्ष का निरीक्षण या वर्ग अनुमोदन यदि आवश्यक हो।

चरण 6: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, जीए ड्राइंग / फाउंडेशन ड्राइंग, लंगर लगाने की आवश्यकता और संदर्भ तस्वीरें उपलब्ध होने पर प्रदान करें।

संरचना

Kidney-shaped casting body | Smooth rope-contact crown | Curved transition area | Bolted base / seating face | Hot-dip galvanized anchor bolt set | Foundation fixing interface | Shop primer or specified surface treatment

कास्टिंग, एंकरिंग और इंजीनियरिंग फायदे

• लकड़ी के पैटर्न कास्टिंग को आमतौर पर गुर्दे के बोलार्ड के आकार को नियंत्रित करने, दोहराए जाने योग्य ज्यामिति बनाए रखने और बर्थ मोरिंग सेवा के लिए बेहतर कास्टिंग गुणवत्ता का समर्थन करने के लिए अपनाया जाता है।
• कास्टिंग की गुणवत्ता को एक महत्वपूर्ण सुरक्षा कारक के रूप में माना जाता है क्योंकि एक डॉक बोलार्ड में दोष डॉक लंगर की सुरक्षा को प्रभावित कर सकते हैं।संकुचन, और सतह दोष जो सेवा प्रदर्शन को प्रभावित कर सकते हैं।
• कास्ट सी-एमएन स्टील उपयुक्त है जहां परियोजना के लिए ताकत, कठोरता और प्रभाव प्रतिरोध की आवश्यकता होती है।जब पहनने के प्रतिरोध और कास्टिंग सतह स्थायित्व महत्वपूर्ण हों तो डाई डक्टिल आयरन / एसजी आयरन का चयन किया जा सकता है, परियोजना भार और सामग्री अनुमोदन के अधीन।
• घुमावदार क्षेत्रों में चिकनी त्रिज्या संक्रमण बनाए रखा जाता है ताकि स्थानीय तनाव एकाग्रता को कम किया जा सके और लंगर लगाने के दौरान रस्सी के अनुकूल संपर्क सतह प्रदान की जा सके।
• पोलार्ड को एंकर बोल्ट द्वारा नौका या जेट पर तय किया जाता है। गर्म डुबकी से जस्ती कार्बन स्टील के बोल्ट संक्षारण प्रतिरोध में सुधार करने में मदद करते हैं, जबकि बोल्ट ग्रेड, कस, एम्बेडिंग,और नींव सुदृढीकरण नागरिक / बंदरगाह डिजाइन का पालन करना चाहिए.
• यूटी और एमटी निरीक्षण की व्यवस्था ग्राहक की आवश्यकता के अनुसार की जा सकती है ताकि डिलीवरी से पहले कास्टिंग की ठोसता और सतह / निकट-सतह संकेतों की जांच की जा सके।
• परियोजना-परिभाषित भार मामलों के तहत घुमावदार शरीर, आधार और एंकरिंग क्षेत्र के चारों ओर तनाव वितरण की समीक्षा करने के लिए अनुरोध पर परिमित तत्व विश्लेषण प्रदान किया जा सकता है।
• सतह की तैयारी और कोटिंग को बंदरगाह के वातावरण से मेल खा सकता है, जिसमें विस्फोट, दुकान प्राइमर, अंतिम पेंट, गैल्वनाइजिंग या ग्राहक द्वारा निर्दिष्ट सुरक्षा प्रणाली शामिल है।

कस्टम विशेषताएं

• उत्पाद का प्रकार: किडनी डॉक बोलार्ड → केय, जेट और बर्थ लंगर बिंदुओं के लिए बोल्ट्ड लंगर बोलार्ड।
• SWL रेंजः 15~200 मीट्रिक टन → लंगर बांधने के डिजाइन और अनुमोदित भार आवश्यकता के अनुसार चयन करें।
• सामग्रीः कास्ट सी-एमएन स्टील / कास्ट डक्टिल आयरन / एसजी आयरन / कास्ट आयरन / कास्टिंग स्टेनलेस स्टील → उत्पादन से पहले अंतिम सामग्री ग्रेड की पुष्टि की जानी चाहिए।
• कास्टिंग विधिः सामान्य उत्पादन विधि के रूप में लकड़ी के पैटर्न कास्टिंग → नियंत्रित ज्यामिति और बेहतर कास्टिंग स्थिरता का समर्थन करता है।
• निरीक्षणः अनुरोध पर उपलब्ध UT और MT → निरीक्षण विधि और स्वीकृति मानदंडों की पुष्टि आदेश में की जानी चाहिए।
• लंगर बोल्टः गर्म-डुबकी जस्ती कार्बन स्टील लंगर बोल्ट → बोल्ट का आकार, मात्रा, लंबाई, ग्रेड और एम्बेडेशन आपूर्ति की गई तालिका और परियोजना नींव डिजाइन का पालन करना चाहिए।
• सतह उपचारः Sa 2.5 धमाका + epoxy दुकान प्राइमर या अनुकूलित खत्म → अंतिम कोटिंग प्रणाली बंदरगाह संक्षारण वातावरण और ग्राहक की आवश्यकता पर निर्भर करता है।
• एफईए गणना: परियोजना आवश्यकता के अनुसार उपलब्ध → पुष्टि किए गए भार मामलों के आधार पर तनाव एकाग्रता और एंकरिंग लोड हस्तांतरण की समीक्षा के लिए उपयोग किया जाता है।
• प्रमाण पत्र की आवश्यकताः अनुरोध पर उपलब्ध → निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, निरीक्षण रिपोर्ट, या वर्ग / तृतीय पक्ष प्रमाण पत्र उद्धरण से पहले पुष्टि की जानी चाहिए।

यह कैसे काम करता है

Mooring line is placed around the kidney bollard → Rope load is applied to the smooth curved contact area → Load transfers through the casting body to the bolted base → Anchor bolts transfer the force into the quay / jetty foundation → Inspection and maintenance confirm safe berth service condition

आवेदन

नौका बंदरगाहों के बंदरगाहों के बंदरगाहों के बंदरगाहों के बंदरगाहों की मरम्मत के बंदरगाहों की मरम्मत के बंदरगाहों के काम की नौकाओं के बंदरगाहों के कार्गो और टैंकर बंदरगाहों के नए बंदरगाह निर्माण और bollard प्रतिस्थापन परियोजनाओं

प्रमाणपत्र और लाभ

प्रमाणपत्र और निरीक्षण दस्तावेजों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की अनुरेखण क्षमता और अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरणः तीसरे पक्ष के निरीक्षण प्रमाण पत्र, खींच लोड परीक्षण प्रमाण पत्र

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: किडनी डॉक बोलर्ड की सही क्षमता का चयन कैसे किया जाए?

उत्तर 1: ब्लार्ड SWL का चयन बर्थ लंगर लगाने के विश्लेषण, पोत के आकार की सीमा, लंगर लगाने की लाइन की व्यवस्था, भार की दिशा, सुरक्षा कारक और कैय / जेट फाउंडेशन डिजाइन के अनुसार किया जाना चाहिए।आपूर्ति की गई तालिका क्षमता प्रदान करती है, मुख्य आयाम, और उद्धरण और प्रारंभिक चयन के लिए लंगर बोल्ट संदर्भ डेटा।

Q2: इस डॉक बोलार्ड के लिए कौन सी सामग्री बेहतर है, कास्ट स्टील या डक्टिल आयरन?

उत्तरः आमतौर पर जहाँ कठोरता और संरचनात्मक शक्ति महत्वपूर्ण होती है, वहाँ कास्ट स्टील का चयन किया जाता है।जब पहनने के प्रतिरोध और कास्टिंग सतह की स्थायित्व प्रमुख चिंताएं हैं तो डाई डक्टिल आयरन / एसजी आयरन पर विचार किया जा सकता हैअंतिम सामग्री को बर्थ डिजाइन लोड, ग्राहक विनिर्देश और निरीक्षण आवश्यकता के अनुसार पुष्टि की जानी चाहिए।

प्रश्न 3: क्या यूटी, एमटी, एफईए और प्रमाण पत्र उपलब्ध कराए जा सकते हैं?

A3: हां, परियोजना की आवश्यकता के अनुसार यूटी, एमटी, एफईए गणना, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, एंकर बोल्ट प्रमाण पत्र और वर्ग/तीसरे पक्ष के निरीक्षण की व्यवस्था की जा सकती है।निरीक्षण विधि, स्वीकृति मानदंडों और प्रमाणपत्र के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।
