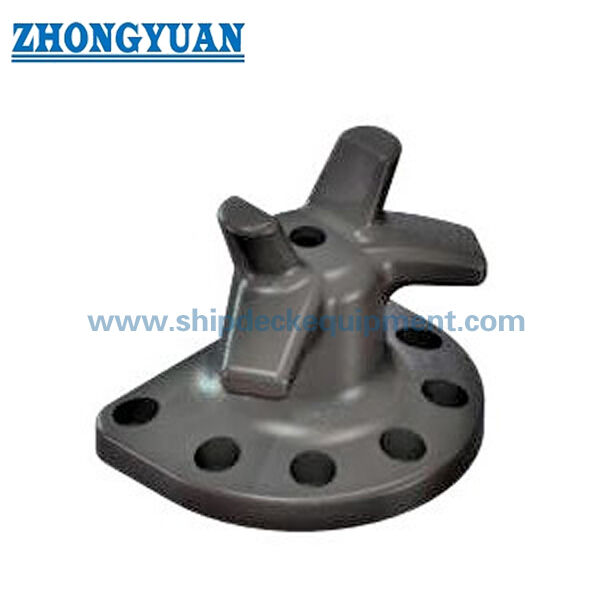

स्टैगहॉर्न डॉक बोल्ट एंकरिंग के साथ बोल्ट एंकरिंग के साथ

स्टैगहॉर्न डॉक बोलार्ड के साथबोल्ट एंकरेज | कास्ट स्टील क्वेसई शिप मोअरिंग इक्विपमेंट

उत्पाद अवलोकन

बोल्ट एंकरेज स्टैगहॉर्न डॉक बोलार्ड एक क्वेसई मोअरिंग बोलार्ड है जिसका उपयोग बंदरगाहों, घाटों, डॉक, जेट्टी और समुद्री टर्मिनलों पर जहाजों की मोअरिंग रस्सियों को सुरक्षित करने के लिए किया जाता है। इसका स्टैगहॉर्न के आकार का सिर मोअरिंग रस्सी को बोलार्ड के चारों ओर मोड़ने और पकड़ने की अनुमति देता है, जबकि मोअरिंग बल एंकरेज बोल्ट के माध्यम से क्वे फाउंडेशन में स्थानांतरित हो जाता है। चूंकि यह डॉक पर एक सुरक्षा-संबंधित मोअरिंग घटक है, इसलिए कास्टिंग की गुणवत्ता, सुचारू लोड संक्रमण, एंकरेज बोल्ट डिजाइन और फाउंडेशन इंटरफ़ेस को प्रमुख खरीद और इंजीनियरिंग बिंदुओं के रूप में माना जाना चाहिए।

इस बोलार्ड को परियोजना की आवश्यकता के अनुसार कास्ट सी-एमएन स्टील, कास्ट स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन, या डक्टाइल कास्ट आयरन / एसजी आयरन में आपूर्ति की जा सकती है। सामान्य उत्पादन में, कास्टिंग के आकार, मोल्ड की सटीकता और संक्रमण की गुणवत्ता को नियंत्रित करने में मदद करने के लिए लकड़ी के पैटर्न कास्टिंग का उपयोग किया जाता है, जबकि हानिकारक गैस छिद्रों और स्लैग समावेशन के जोखिम को कम किया जाता है। हॉर्न और बॉडी के चारों ओर चिकनी गोल संक्रमणों को स्थानीय तनाव एकाग्रता को कम करने के लिए समाप्त किया जाता है। ग्राहक विनिर्देश, टर्मिनल मालिक, या अनुमोदन प्रक्रिया द्वारा आवश्यक होने पर यूटी, एमटी और एफईए समीक्षा की व्यवस्था की जा सकती है।

त्वरित विनिर्देश

• उत्पाद प्रकार: बोल्ट एंकरेज स्टैगहॉर्न डॉक बोलार्ड → जहाज के बर्थिंग और सुरक्षित करने के संचालन के लिए क्वेसई मोअरिंग पॉइंट।
• नाममात्र क्षमता सीमा: 10 से 150 टन → प्रारंभिक बोलार्ड चयन के लिए उपयोग किया जाता है; अंतिम एसडब्ल्यूएल / अनुमेय लोड अंकन परियोजना डिजाइन अनुमोदन का पालन करना चाहिए।
• बोल्ट की मात्रा: 5 से 7 एंकरेज बोल्ट → मोअरिंग बल को क्वे फाउंडेशन में स्थानांतरित करने में मदद करने के लिए बोलार्ड के आकार के साथ बोल्ट की संख्या बढ़ती है।
• सामग्री विकल्प: कास्ट सी-एमएन स्टील, कास्ट स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन, डक्टाइल कास्ट आयरन / एसजी आयरन → अंतिम ग्रेड परियोजना विनिर्देश द्वारा पुष्टि की जाती है।
• कास्टिंग विधि: सामान्य उत्पादन मार्ग के रूप में लकड़ी के पैटर्न कास्टिंग → नियंत्रित आकार, चिकनी संक्रमण और कास्टिंग गुणवत्ता नियंत्रण का समर्थन करता है।
• रस्सी लीड कोण संदर्भ: ऊर्ध्वाधर -45° से +45°, क्षैतिज 0° से 180° आपूर्ति किए गए डेटा के अनुसार → वास्तविक रस्सी की दिशा बर्थ व्यवस्था के साथ जांची जानी चाहिए।
• एंकरेज प्रणाली: हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील एंकरेज बोल्ट → ताकत और संक्षारण प्रतिरोध के लिए चयनित; ग्रेड, व्यास और लंबाई की पुष्टि की जानी है।
• सतह उपचार: एसए 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत संदर्भ के रूप में → पॉलिश, गैल्वेनाइज्ड, पेंटेड, या अनुकूलित उपचार निर्दिष्ट होने पर उपलब्ध है।

मुख्य तकनीकी पैरामीटर

बोल्ट एंकरेज स्टैगहॉर्न डॉक बोलार्ड के लिए मुख्य वेबपेज आयाम। आयाम मिमी में हैं जब तक कि अन्यथा न कहा गया हो। क्षमता चयन संदर्भ के लिए आपूर्ति किए गए डेटा से उद्धृत है; अंतिम एसडब्ल्यूएल, अनुमेय लोड अंकन, सुरक्षा कारक आधार, और फाउंडेशन डिजाइन परियोजना दस्तावेजों के अनुसार पुष्टि की जानी चाहिए।

चयन और पूछताछ गाइड

चरण 1: बर्थ मोअरिंग डिजाइन, जहाज के आकार, रस्सी व्यवस्था और लीड कोण के अनुसार 10 से 150 टन तक स्टैगहॉर्न डॉक बोलार्ड प्रकार और आवश्यक क्षमता की पुष्टि करें।

चरण 2: सामग्री की आवश्यकता की पुष्टि करें: कास्ट सी-एमएन स्टील, कास्ट स्टील, कास्ट स्टेनलेस स्टील, कास्ट आयरन, या डक्टाइल कास्ट आयरन / एसजी आयरन। यदि घर्षण प्रतिरोध या प्रभाव व्यवहार महत्वपूर्ण है, तो आवश्यक सामग्री ग्रेड स्पष्ट रूप से बताएं।

चरण 3: एंकरेज व्यवस्था की पुष्टि करें: बोल्ट की मात्रा, बोल्ट लेआउट, बोल्ट सामग्री, कोटिंग, शक्ति ग्रेड, व्यास, लंबाई, एम्बेडेड गहराई, नट, वॉशर, और यदि आवश्यक हो तो स्थापना टेम्पलेट।

चरण 4: सतह उपचार की पुष्टि करें: एसए 2.5 ब्लास्टिंग + शॉप प्राइमर, अंतिम पेंट सिस्टम, रंग, कोटिंग मोटाई, पॉलिशिंग आवश्यकता, या बोल्ट के लिए हॉट-डिप गैल्वेनाइजिंग आवश्यकता।

चरण 5: निरीक्षण और इंजीनियरिंग दस्तावेजों की पुष्टि करें: सामग्री प्रमाण पत्र, आयामी निरीक्षण, यूटी / एमटी, एफईए गणना, लोड आधार, वर्ग / तीसरे पक्ष के गवाह निरीक्षण, या यदि आवश्यक हो तो टर्मिनल मालिक का अनुमोदन।

चरण 6: मात्रा, स्थापना की स्थिति, आवेदन बंदरगाह / बर्थ की जानकारी, वितरण गंतव्य, आवश्यक वितरण समय, जीए ड्राइंग, फाउंडेशन ड्राइंग, और प्रतिस्थापन परियोजनाओं के लिए मौजूदा बोलार्ड तस्वीरें प्रदान करें।

संरचना

स्टैगहॉर्न के आकार का कास्ट बॉडी | गोल हॉर्न संक्रमण | रस्सी-लपेटने वाला संपर्क क्षेत्र | फ्लैंज्ड बेस | एंकरेज बोल्ट छेद | हॉट-डिप गैल्वेनाइज्ड एंकरेज बोल्ट | क्वे फाउंडेशन कनेक्शन | पेंटेड या निर्दिष्ट सतह उपचार

कास्टिंग, एंकरेज और इंजीनियरिंग लाभ

• स्टैगहॉर्न के आकार का सिर क्वेसई बर्थ पर रस्सी मोड़ने और पकड़ने का समर्थन करता है जहां जहाज विभिन्न मोअरिंग दिशाओं से बोलार्ड तक पहुंच सकते हैं।
• लकड़ी के पैटर्न कास्टिंग अंतिम मशीनिंग, ड्रेसिंग और सतह उपचार से पहले मोल्ड के आकार, आयामी स्थिरता और घुमावदार संक्रमण क्षेत्रों को नियंत्रित करने में मदद करता है।
• कास्टिंग की गुणवत्ता एक महत्वपूर्ण नियंत्रण बिंदु है क्योंकि उच्च-तनाव वाले क्षेत्रों में हानिकारक गैस छिद्र, स्लैग समावेशन, या सिकुड़न संकेत मोअरिंग सुरक्षा और निरीक्षण स्वीकृति को प्रभावित कर सकते हैं।
• हॉर्न और बॉडी के चारों ओर चिकनी आर्क संक्रमणों को स्थानीय तनाव एकाग्रता को कम करने और तेज रस्सी-संपर्क क्षेत्रों से बचने के लिए समाप्त किया जाता है।
• डक्टाइल कास्ट आयरन / एसजी आयरन का चयन तब किया जा सकता है जब परियोजना को सामान्य ग्रे कास्ट आयरन की तुलना में बेहतर घर्षण और प्रभाव-प्रतिरोध विशेषताओं की आवश्यकता होती है, जो सामग्री ग्रेड की पुष्टि के अधीन है।
• हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील एंकरेज बोल्ट फाउंडेशन कनेक्शन के लिए संक्षारण प्रतिरोध प्रदान करते हैं; बोल्ट शक्ति ग्रेड और एम्बेडेड विवरण बर्थ फाउंडेशन डिजाइन का पालन करना चाहिए।
• यूटी और एमटी निरीक्षण ग्राहक की आवश्यकता के अनुसार व्यवस्थित किए जा सकते हैं, जिसमें निरीक्षण का दायरा, स्वीकृति मानदंड और गवाह की आवश्यकता उत्पादन से पहले पुष्टि की जाती है।
• एफईए-आधारित गणना अनुरोध पर उपलब्ध है ताकि निर्दिष्ट लोड मामलों के तहत हॉर्न संक्रमण, आधार, बोल्ट-होल क्षेत्र और फाउंडेशन इंटरफ़ेस पर तनाव वितरण की समीक्षा की जा सके।

कस्टम विशेषताएँ

• उत्पाद का नाम: स्टैगहॉर्न डॉक बोलार्ड → जहाज की रस्सी को सुरक्षित करने के लिए क्वेसई मोअरिंग बोलार्ड।
• क्षमता सीमा: 10–150 टन → बर्थ डिजाइन लोड और जहाज की मोअरिंग व्यवस्था के अनुसार चयनित।
• सामग्री: कास्ट सी-एमएन स्टील / कास्ट स्टील / कास्ट स्टेनलेस स्टील / कास्ट आयरन / डक्टाइल कास्ट आयरन / एसजी आयरन → अंतिम सामग्री मानक और ग्रेड उत्पादन से पहले पुष्टि की जानी चाहिए।
• कास्टिंग विधि: लकड़ी के पैटर्न कास्टिंग → आकार, दीवार संक्रमण और कास्टिंग सतह की गुणवत्ता को नियंत्रित करने में मदद करता है।
• सुरक्षा कारक: 3 गुना जैसा आपूर्ति किया गया → अंतिम डिजाइन सुरक्षा कारक और एसडब्ल्यूएल / अनुमेय लोड अंकन परियोजना अनुमोदन आवश्यकता का पालन करना चाहिए।
• लीड कोण: -45° से +45° ऊर्ध्वाधर और 0° से 180° क्षैतिज आपूर्ति किए गए डेटा के अनुसार → वास्तविक रस्सी की दिशा बर्थ लेआउट ड्राइंग से पुष्टि की जानी चाहिए।
• एंकरेज बोल्ट: हॉट-डिप गैल्वेनाइज्ड कार्बन स्टील → शक्ति ग्रेड, व्यास, लंबाई, एम्बेडमेंट, नट, वॉशर, और बोल्ट टेम्पलेट की पुष्टि की जानी है।
• एनडीटी निरीक्षण: यूटी / एमटी अनुरोध पर उपलब्ध → स्वीकृति मानदंड और निरीक्षण का दायरा आदेश में निर्दिष्ट किया जाना चाहिए।
• एफईए गणना: ग्राहक की आवश्यकता के अनुसार उपलब्ध → परिभाषित लोड मामलों के तहत तनाव एकाग्रता और फाउंडेशन इंटरफ़ेस की जांच के लिए उपयोगी।
• सतह उपचार: एसए 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर / पॉलिश / गैल्वेनाइज्ड / अनुकूलित फिनिश → अंतिम प्रणाली बंदरगाह पर्यावरण और परियोजना विनिर्देश का पालन करती है।

यह कैसे काम करता है

जहाज की मोअरिंग लाइन क्वे तक पहुंचती है → रस्सी को स्टैगहॉर्न बोलार्ड हेड के चारों ओर रखा जाता है → चिकनी गोल संपर्क क्षेत्र रस्सी को मोड़ने और पकड़ने का समर्थन करते हैं → मोअरिंग बल कास्ट बॉडी और फ्लैंज्ड बेस के माध्यम से स्थानांतरित होता है → एंकरेज बोल्ट लोड को क्वे फाउंडेशन में स्थानांतरित करते हैं → परियोजना की आवश्यकता के अनुसार निरीक्षण और कोटिंग पूरी की जाती है

अनुप्रयोग

पोर्ट टर्मिनल | क्वेसई बर्थ | घाट | जेट्टी | डॉक | शिपयार्ड | मरम्मत यार्ड | हार्बर मोअरिंग स्टेशन | वाणिज्यिक समुद्री टर्मिनल | मौजूदा डॉक बोलार्ड का प्रतिस्थापन

प्रमाणन और लाभ

परियोजना की आवश्यकता, सामग्री ट्रेसबिलिटी, एनडीटी दायरा, लोड आधार और अनुमोदन प्रक्रिया के अनुसार प्रमाण पत्र और निरीक्षण दस्तावेज व्यवस्थित किए जा सकते हैं।

प्रमाणन: तीसरे पक्ष के निरीक्षण प्रमाण पत्र, पुल लोड परीक्षण प्रमाण पत्र।

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या 10 से 150 टन की क्षमता सीमा अंतिम उत्पाद एसडब्ल्यूएल है?

ए 1: तालिका चयन संदर्भ के लिए आपूर्ति की गई क्षमता मानों का उपयोग करती है। अंतिम एसडब्ल्यूएल, अनुमेय लोड अंकन, सुरक्षा कारक आधार, एंकरेज डिजाइन, फाउंडेशन डिजाइन, और अनुमोदन का दायरा उत्पादन से पहले बर्थ परियोजना दस्तावेजों के अनुसार पुष्टि की जानी चाहिए।

प्रश्न 2: यह डॉक बोलार्ड के लिए कास्टिंग की गुणवत्ता विशेष रूप से महत्वपूर्ण क्यों है?

ए 2: डॉक बोलार्ड सुरक्षा-संबंधित मोअरिंग घटक हैं। हॉर्न संक्रमण, आधार, बोल्ट-होल क्षेत्र, या रस्सी-संपर्क सतह में हानिकारक कास्टिंग संकेत लोड हस्तांतरण और सुरक्षा को प्रभावित कर सकते हैं। नियंत्रित कास्टिंग, चिकनी त्रिज्या फिनिशिंग, आयामी निरीक्षण, और वैकल्पिक यूटी / एमटी निरीक्षण इस जोखिम को कम करने में मदद करते हैं।

प्रश्न 3: एंकरेज बोल्ट का ऑर्डर देने से पहले क्या पुष्टि की जानी चाहिए?

ए 3: बोल्ट की मात्रा, व्यास, लंबाई, सामग्री, शक्ति ग्रेड, हॉट-डिप गैल्वेनाइजिंग आवश्यकता, नट, वॉशर, एम्बेडेड गहराई, बोल्ट टेम्पलेट, फाउंडेशन ड्राइंग, और साइट स्थापना की स्थिति की पुष्टि करें। यदि इन विवरणों को निर्दिष्ट नहीं किया गया है, तो उन्हें अंतिम निर्माण से पहले पुष्टि की जानी चाहिए।
